大袋式循环发酵培养罐体结构设计

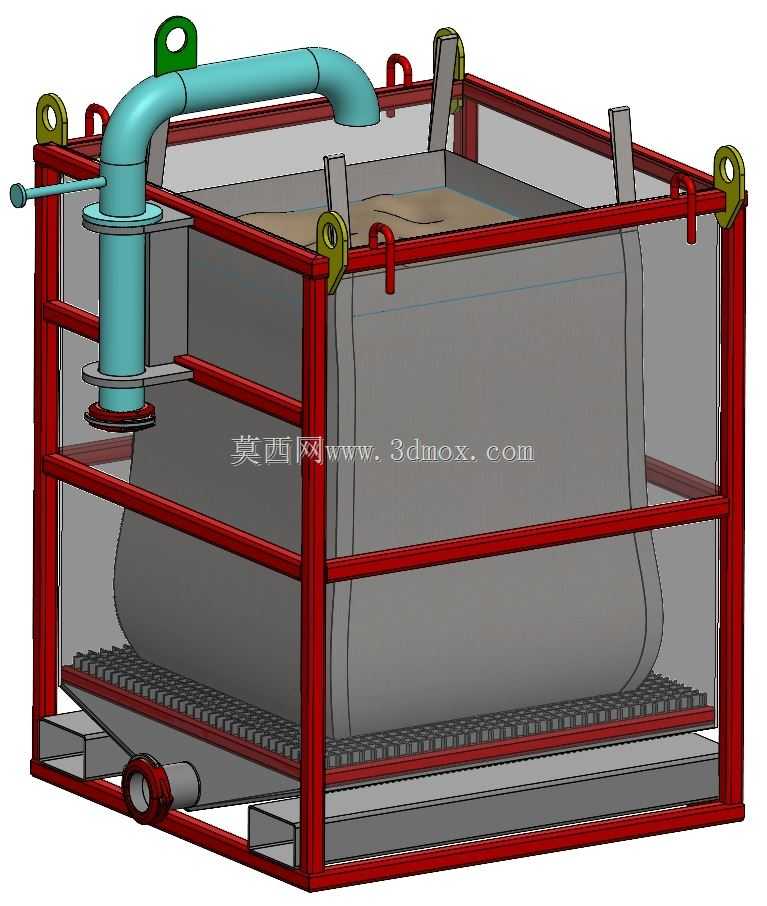

　　这套设备针对液态物料循环培养场景设计，核心采用柔性大袋作为物料容纳载体，替代传统刚性罐体，适配中小批量物料的批次培养需求，常见于酒类发酵、液态菌种扩培、有机物料循环熟化等作业场景，相比传统刚性发酵罐，柔性袋体可降低单次使用的清洁成本，避免不同批次物料间的交叉污染，适配多品种小批量的生产切换需求。设备外围采用方管焊接形成笼式承载框架，框架四角设置吊耳结构，可直接配合叉车或起重设备完成整机组的转运移位，无需额外设计吊装工装，框架底部设置格栅式承托结构，均匀承载柔性袋内物料的重量，避免袋体局部受力过大出现破损，底部格栅预留排液通道，可将袋体渗漏或清洗产生的废液导流至底部排液口集中排出。设备顶部设置弯管式进料管路，管路带手动截止阀，

　　可精准控制进料流量，进料管末端延伸至袋体内部上方，避免进料时液体冲击袋底造成局部应力集中，同时顶部管路预留快装接口，可外接温度、pH值检测探头，实时监测袋内物料的培养参数，无需额外在袋体上开孔，降低袋体破损泄漏的风险。设备侧面设置循环管路接口，可外接循环泵实现袋内物料的内循环，避免物料静置分层，保证培养过程中物料的均一性，循环管路同样采用快装连接，可根据工艺需求快速更换管路规格或加装过滤、换热组件。设计过程中优先考虑框架的受力分布，底部承托格栅的间距经过载荷校核，可承载满容量物料的重量而不出现明显形变，框架的竖向方管与横向方管采用满焊连接，焊缝位置做打磨钝化处理，避免尖锐棱角划伤柔性袋体，所有与袋体接触的框架部位都做圆角处理，

　　消除尖锐应力点。设备的安装边界适配标准工业托盘尺寸，可直接放置在标准托盘上完成仓储与转运，无需定制专用承载底座，整机高度控制在常规车间作业高度范围内，顶部进料口的高度适配人工操作或管路对接的需求，无需额外搭建操作平台。设备底部的排液口采用法兰连接，可直接对接厂区废液收集管路，排液口位置低于底部格栅的最低点，保证废液可完全排空无残留。柔性袋的固定采用框架上的快装挂扣，袋体边缘的挂耳可直接挂扣在框架四周的挂点上，安装与拆卸无需额外工具，单批次作业完成后可快速更换新的柔性袋，缩短批次切换的准备时间。框架顶部设置的吊耳采用锻造件，与框架主体焊接后做载荷测试，满足满负载状态下的吊装安全要求，吊耳位置对称分布，保证吊装过程中整机保持水平，

　　避免物料倾斜溢出。管路设计上，所有与物料接触的管路部件都采用卫生级材质，内壁光滑无死角，可配合CIP清洗系统完成管路的清洁，进料阀采用手动球阀，操作简单可靠，故障率低，适合生产现场的频繁操作。设备的整体结构没有复杂的传动部件，日常维护仅需检查框架焊缝是否开裂、挂扣是否磨损、管路密封是否完好，维护成本极低，适合中小型生产车间的使用需求，无需配备专业的设备维护人员即可完成日常的检修与保养。在实际使用过程中，可根据培养物料的特性调整循环管路的流量，配合外接的温控设备实现物料温度的精准控制，柔性袋的容积可根据生产需求选择对应规格，框架无需改动即可适配不同容积的袋体，具备较强的工艺适配性。
