小型链板连续式物料干燥输送设备

　　在小批量散件、小型五金冲压件、塑胶小件、农副加工小料的连续烘干作业场景里，大型隧道式干燥设备往往存在占地冗余、能耗过高、产能匹配度差的问题，这款小型链板连续干燥设备正是针对这类中小产能的连续干燥需求设计。设备采用链板作为物料承载输送载体，链板本体集成加热管路结构，区别于传统仅靠腔体热风循环的干燥形式，接触式加热配合腔体内热风循环的组合方式，能让平铺在链板上的小物件获得更均匀的受热效果，避免出现表层物料过干、底层物料含水率不达标的情况。

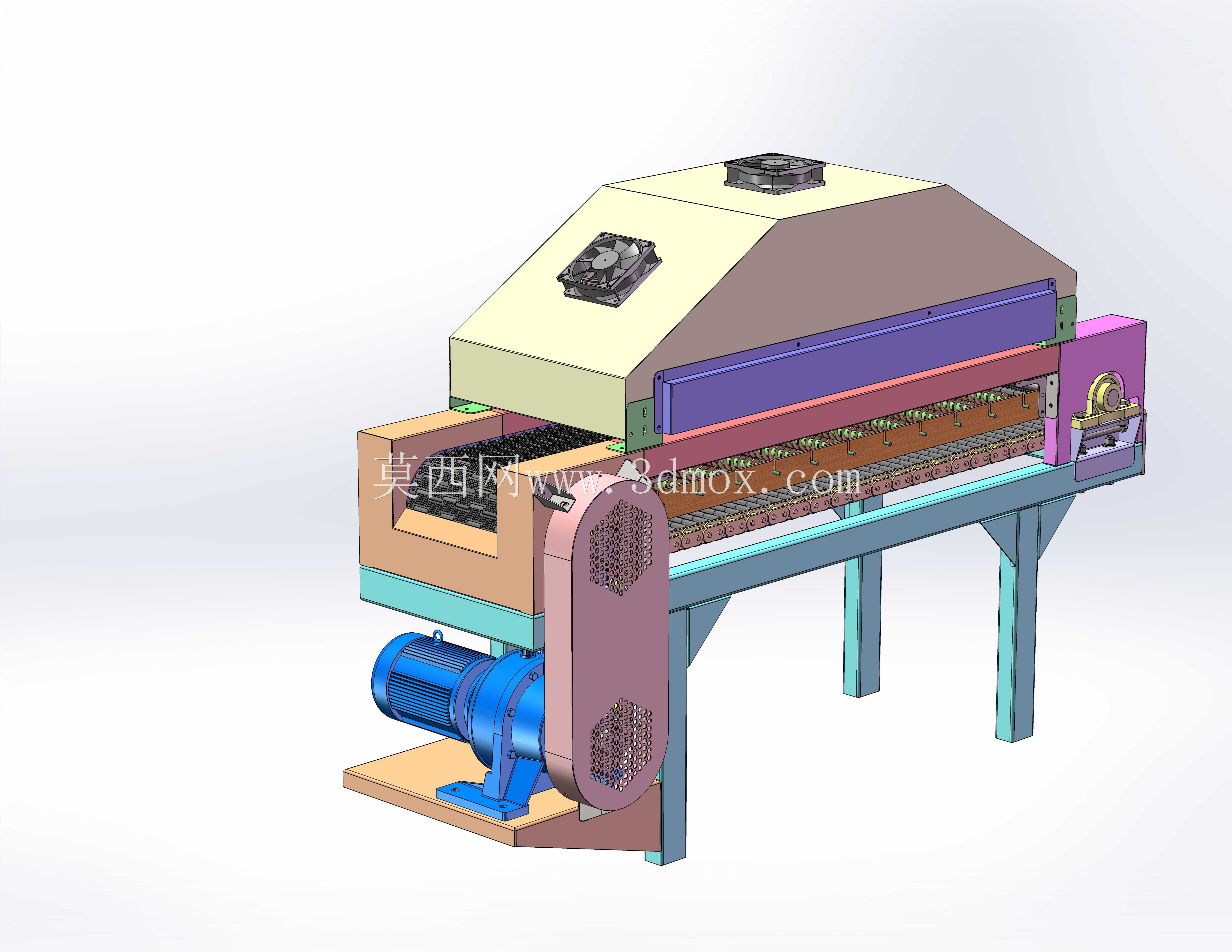

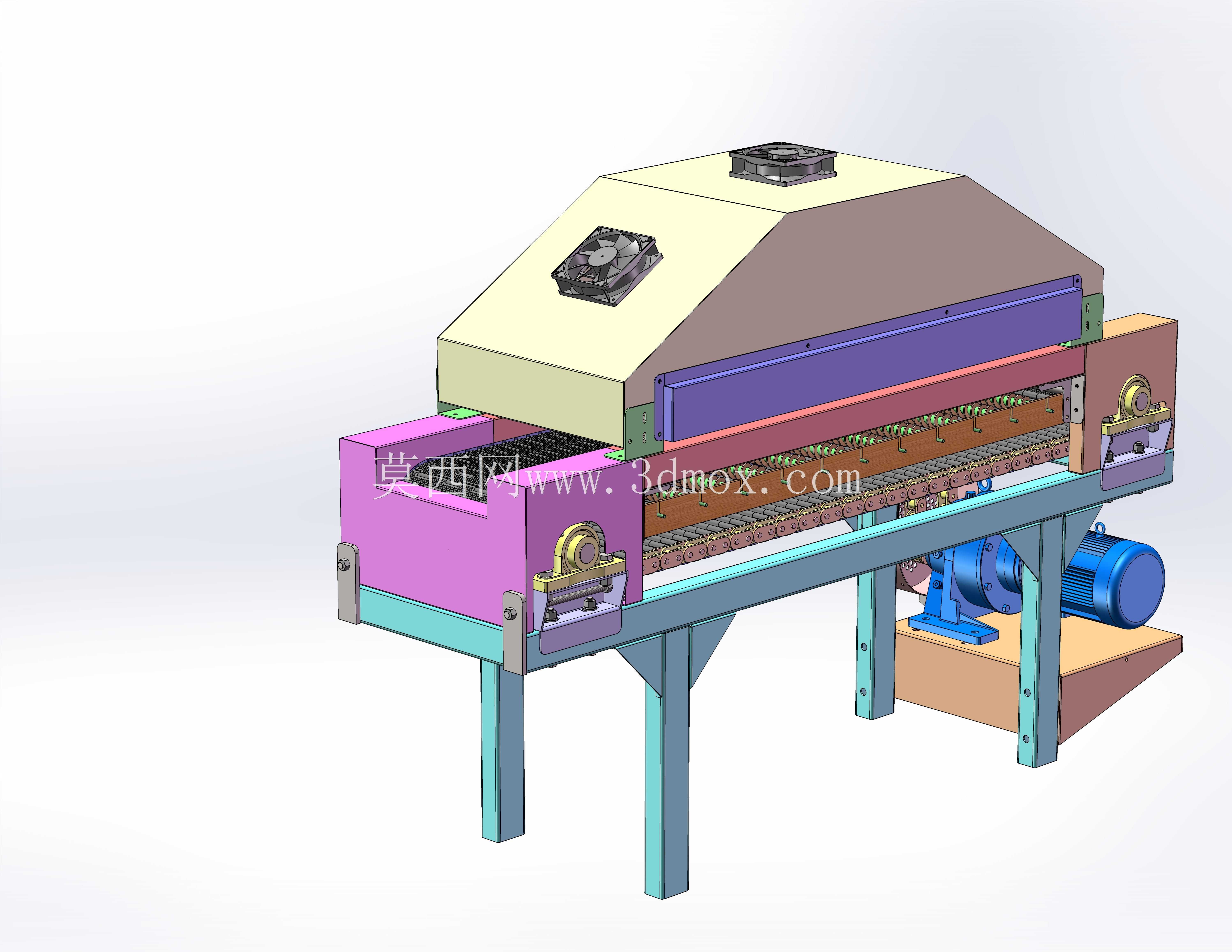

　　从结构布局来看，设备整体采用卧式长条形框架设计，底部为型钢焊接的支撑机架，支腿高度预留了底部传动部件、驱动电机的安装维护空间，机架上平面作为链板输送组件的安装基准面，保证链板运行的平面度误差控制在合理范围内，避免运行过程中出现卡滞、跳齿问题。驱动单元布置在设备进料端的侧下方，采用减速电机直连链轮的传动形式，链速可根据不同物料的干燥时长需求进行调整，适配不同含水率、不同材质物料的干燥工艺要求。

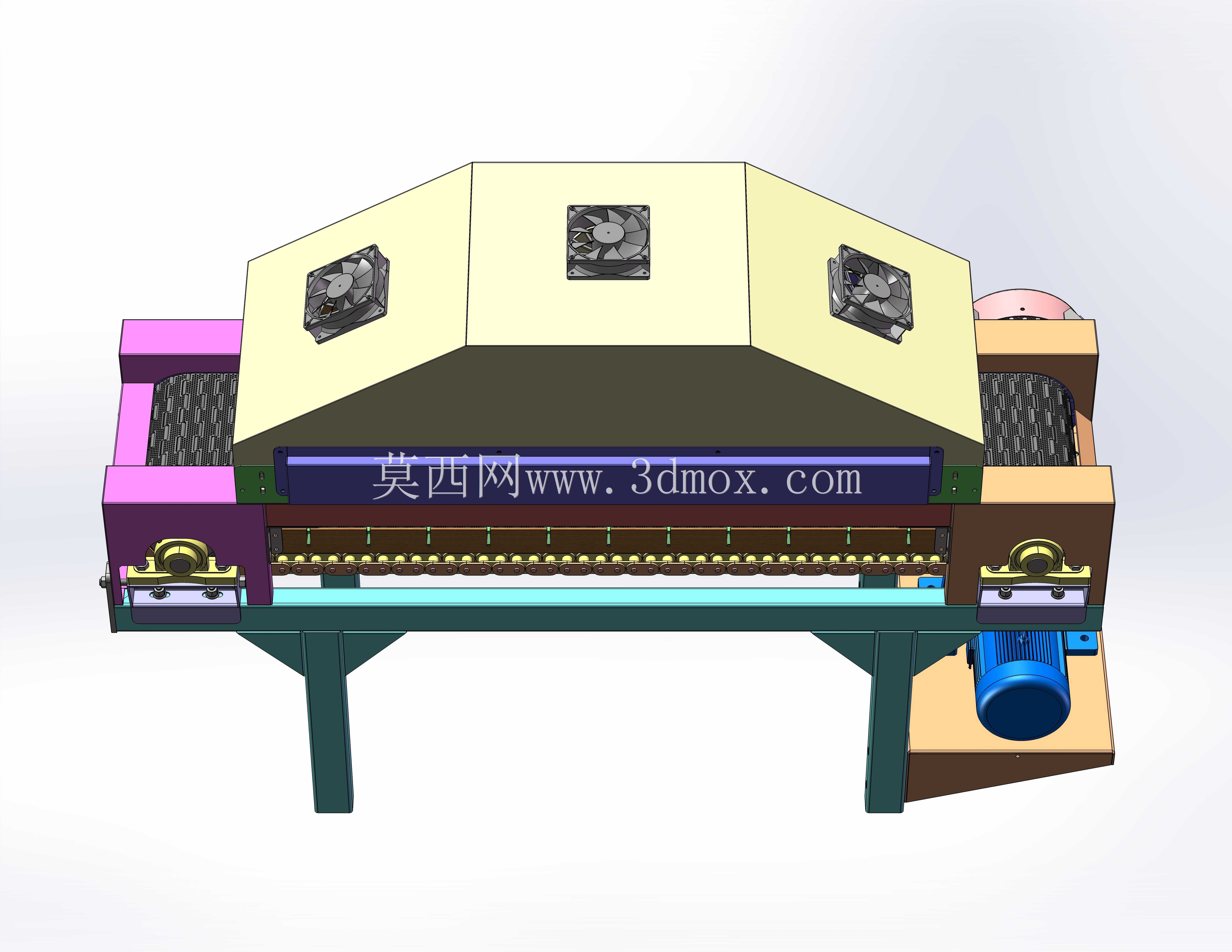

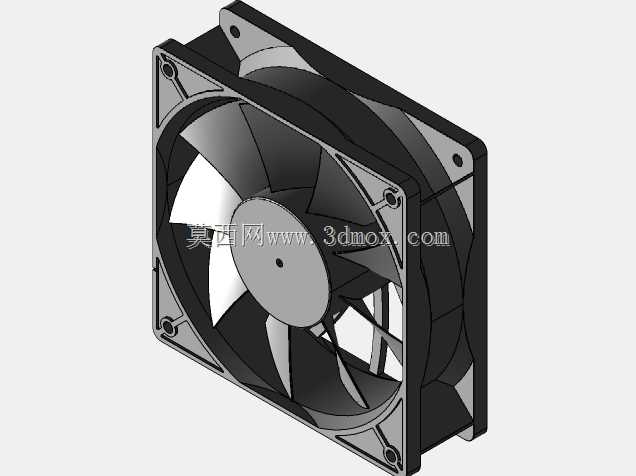

　　干燥腔体覆盖在链板输送段的上方，腔体侧壁设置有循环风道口，配合侧部安装的通风组件实现腔体内热空气的内循环，减少热量直接外溢带来的能耗损失，腔体顶部设置有排湿口，可外接排湿管道将干燥过程中蒸发出的水汽及时排出腔体，避免腔体内湿度过高影响干燥效率。链板作为核心承载加热部件，采用分段拼接结构，单块链板之间预留合理的热膨胀间隙，避免加热状态下链板受热变形卡滞，加热管路沿链板运行方向排布，热量通过链板本体直接传导至接触的物料，相比单纯的热风加热，热传导效率更高，针对厚度较小的扁平类小物件，干燥速度可提升三成左右。

　　设备的安装边界需要结合车间布局提前规划，进料端与出料端需要预留足够的物料接驳空间，进料端可搭配小型振动上料盘实现散件的自动平铺上料，出料端可直接衔接下一工序的输送线或物料收集箱。设备侧部需要预留不小于600mm的维护通道，方便日常检查链板运行状态、清理腔体内残留的物料碎屑、检修加热管路与传动部件。设备整体高度控制在操作人员可轻松观察腔体内物料干燥状态的范围，无需额外搭建操作平台，降低了车间安装的配套成本。

　　在功能设计上，这款设备针对小物件连续干燥的痛点做了多处适配：链板表面采用平整无凸起的结构设计，避免小尺寸物料卡入链板缝隙；腔体两端设置有软质挡帘，在保证物料顺利进出的同时，减少腔体热量从进出口的散失；侧部的通风组件采用可拆卸的滤网结构，避免外界粉尘随循环风进入腔体污染物料；驱动单元设置有过载保护结构，当链板卡入异物时可及时停机，避免传动部件或链板受力损坏。

　　从实际应用场景来看，这款设备可适配电子行业小型塑胶件的除湿干燥、五金行业小型冲压件的清洗后烘干、农副加工行业小型坚果、果干的连续烘干、文具行业小型塑胶配件的表面干燥等多种场景，相比间歇式的烘箱干燥，连续式的作业形式可减少人工上下料的频次，降低操作人员的劳动强度，同时稳定的链速与加热温度可保证每一批次物料的干燥效果一致性，减少因干燥不均导致的不良品率。设备整体结构紧凑，不需要复杂的地基安装，车间内只要有平整的地面即可就位使用，外接电源与热源（或采用电加热形式直接供电）即可投入生产，对于中小加工企业的小批量连续干燥需求适配性极强。

　　设计过程中重点平衡了设备体积与干燥产能的关系，在保证有效干燥段长度满足常规小物件10-20分钟干燥时长需求的前提下，尽可能压缩设备的整体长度与宽度，减少车间占地空间；同时对加热功率与循环风量做了匹配计算，避免功率过大造成的能源浪费，也防止功率不足导致干燥温度达不到工艺要求。链板的张紧结构采用可调式螺杆张紧，安装与后期维护时可方便调整链板的张紧度，保证链板与链轮的啮合精度，延长链板与链轮的使用寿命。
