JUMO004航空涡轮喷气发动机结构还原

　　该模型还原的是早期轴流式涡轮喷气发动机的完整结构，这类动力装置是初代喷气式作战飞机的核心动力来源，主要装配于高速军用航空飞行器，为飞行器提供亚音速飞行阶段的推力输出，支撑飞行器完成起飞、巡航、机动、降落全流程的动力供给，在航空工业发展初期的军用航空领域有着标志性的应用地位。从结构设计逻辑来看，该动力装置采用了多级轴流压气机搭配环形燃烧室、单级涡轮的经典早期喷气动力布局，压气机段沿轴向依次布置多级叶轮，每级叶轮的叶片扭转角度、叶型弦长都经过气动匹配设计，保证进气在逐级压缩过程中压力稳步提升，同时尽可能降低气流在压气机段的流动损失，避免出现早期喷气发动机常见的喘振问题。燃烧室段采用环形腔室结构，燃油喷嘴沿周向均匀布置，

　　保证压缩后的高压空气与雾化燃油充分混合，在腔室内稳定燃烧，将燃油的化学能转化为高温高压燃气的内能，同时燃烧室的壁面设计有冷却气膜通道，引入压气机后段的低温压缩空气在壁面形成隔热层，避免燃烧室壁面长期处于高温燃气冲刷下出现结构失效。涡轮段与压气机段通过中心传动轴刚性连接，高温燃气推动涡轮叶轮高速旋转，将燃气的部分内能转化为旋转机械能，驱动前端压气机持续工作，剩余的燃气能量通过尾喷管加速排出，形成推动飞行器前进的反作用推力。从外形与安装边界来看，该动力装置整体为细长圆柱构型，前端进气口为收敛型环形进气道，能够在飞行状态下均匀捕获来流空气，同时进气口前缘做了圆滑过渡处理，降低低速飞行阶段的进气阻力；中段机匣为分段拼接结构，

　　每段机匣之间通过法兰边配合螺栓紧固，既保证了机匣的整体结构强度，也方便地勤人员对内部压气机、燃烧室部件进行检修维护；尾喷管段为收敛型固定喷口，匹配早期亚音速飞行的排气需求，不需要复杂的可调喷口结构就能满足推力输出要求。安装接口方面，该发动机在机匣中段的上下位置设计有主安装节，通过减震支架与飞行器机身的发动机舱连接，能够承受发动机工作过程中的推力传递与振动载荷，同时在机匣前部设计有附件安装座，用来固定燃油泵、滑油泵、启动电机等附属附件，所有附件的传动齿轮都与中心传动轴的附件齿轮箱连接，保证发动机启动与运转过程中各附属系统同步工作。在实际工程应用场景中，这类早期轴流喷气发动机的结构设计逻辑，为后续大推力航空涡喷、

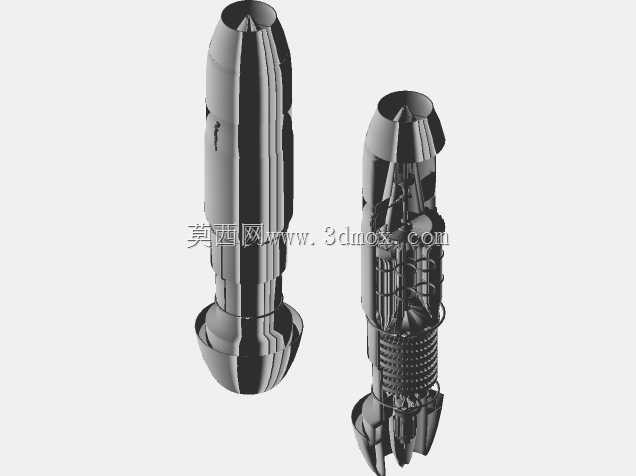

　　涡扇发动机的发展奠定了基础，其压气机级间匹配、燃烧室冷却、涡轮热端部件设计的思路，至今仍是航空动力设计领域的基础参考内容。建模过程中完整还原了内部的压气机叶片排列、燃烧室火焰筒结构、涡轮叶片冷却孔、传动轴支撑轴承等细节结构，同时对外部机匣的分段接缝、安装节凸台、附件管路接口都做了等比例还原，能够直观展示早期轴流喷气发动机的完整工作流程与结构组成，可用于航空动力结构教学、早期航空装备复原展示、飞行器动力系统选型参考等场景，帮助结构设计从业者理解初代喷气动力的设计取舍——在当时的材料工艺限制下，如何平衡结构重量、推力输出、工作可靠性三者的关系，比如采用多段机匣拼接降低大尺寸薄壁构件的加工难度，采用固定收敛喷口减少可调机构带来的重量增加与故障风险，采用周向均匀布置的燃油喷嘴保证燃烧室在不同工况下的燃烧稳定性。
