福特351W发动机气缸盖结构设计

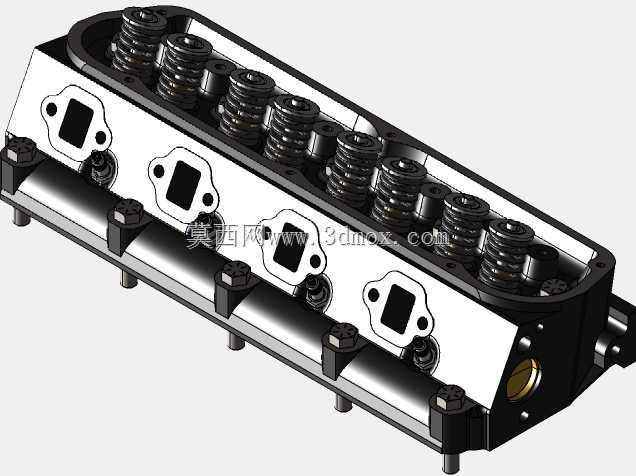

　　在V型小排量高性能内燃机的改装与整机开发场景中，气缸盖作为决定进排气效率、燃烧室密封性能与配气机构运行稳定性的核心部件，其结构设计的合理性直接影响整机动力输出上限与运行可靠性。这款针对福特351W机型开发的气缸盖结构，完全适配原厂缸体的安装定位基准，可直接用于老旧机型的故障件替换，也可作为性能改装方案中的核心升级部件，满足自然吸气改装工况下的高转速进排气需求。从结构功能来看，该气缸盖集成了进排气道、气门安装座、凸轮轴支撑位、冷却水道与润滑油道，顶面布置的8组气门弹簧安装位对应直列布局的每缸两气门配置，弹簧座圈的定位台阶深度经过匹配计算，可保证气门升程范围内弹簧不会出现偏磨或并圈问题，相邻气门之间的筋条厚度经过优化，

　　既保证了足够的结构强度承受燃烧室爆压，也预留了合理的冷却水流道空间，避免高负荷工况下鼻梁区出现热裂失效。侧面的四个方形接口为排气歧管安装法兰，法兰面的平面度公差控制在0.05mm以内，每个法兰对应两个气缸的排气出口，法兰上的螺栓孔位置与原厂排气歧管、改装款不锈钢排气头段的安装孔位完全匹配，无需额外扩孔或调整位置即可完成装配。气缸盖下部的缸体结合面采用整体铣削加工，定位销孔的位置度公差符合原厂装机标准，与缸体配合时可保证燃烧室容积的一致性，各缸压缩比偏差控制在0.2以内，避免出现各缸动力输出不均的问题。设计过程中优先考虑了安装边界的通用性，整体长度、宽度与安装螺栓孔的分布完全匹配福特351W缸体的原有设计，

　　不需要修改缸体或周边附件的安装位置，即可直接替换原厂铸铁气缸盖，铝合金材质的结构设计在保证强度的前提下可降低整机上部重量，优化车辆前后轴荷分配。水道的走向设计参考了原厂冷却回路的流向，进水口与出水口的位置、管径与原厂管路完全适配，不会出现冷却流量不足或局部死水区域，可保证高负荷工况下气缸盖各区域温度均匀，避免因热变形导致的气门密封失效、缸垫冲蚀等常见故障。润滑油道的孔径与走向经过优化，可直接为顶置凸轮轴、气门摇臂结构提供足够压力的润滑油，减少冷启动阶段的部件磨损，油道末端的堵头位置与原厂设计一致，维护时可直接使用常规工具完成疏通或清理。进排气道的截面形状经过气动优化，在保证与原厂进气歧管、排气歧管接口匹配的前提下，

　　适当降低了气道内壁的流动阻力，可提升充气效率，在不改动其他部件的情况下即可获得小幅的动力提升。气门导管与气门座圈的安装位采用过盈配合设计，压装后的同轴度公差满足高速运转要求，可减少气门杆的偏磨，延长气门密封副的使用寿命。气缸盖侧面的温度传感器、油压传感器安装孔位保留了原厂设计，可直接适配原车的传感线路，不需要额外修改线束或加装转接接头。在实际改装应用中，这款气缸盖可适配不同压缩比的活塞组合，通过调整缸垫厚度即可实现目标压缩比的匹配，满足街道行驶、赛道日等不同使用场景的动力需求。螺栓紧固的顺序与扭矩要求与原厂维修规范一致，维修人员不需要额外学习特殊的装配工艺，按照标准流程即可完成装配作业。
