航空发动机推力矢量喷管结构设计

　　推力矢量喷管作为军用航空动力系统的核心功能部件，主要配装于第四代、第五代战斗机的涡轮喷气/涡轮风扇发动机尾部，直接承担发动机排气方向调节、推力矢量偏转的核心功能，是战机实现超机动飞行、短距起降、过失速机动能力的关键结构载体。在实际飞行工况中，该部件需要在发动机加力燃烧室排出的高温高速燃气环境下长期工作，接触的燃气温度最高可超过1800K，燃气流速可达超音速级别，同时还要承受战机大过载机动带来的交变载荷、振动冲击，以及不同飞行高度下的温度骤变、压力波动，对结构可靠性、动作响应速度、密封性能都有极高的工程要求。

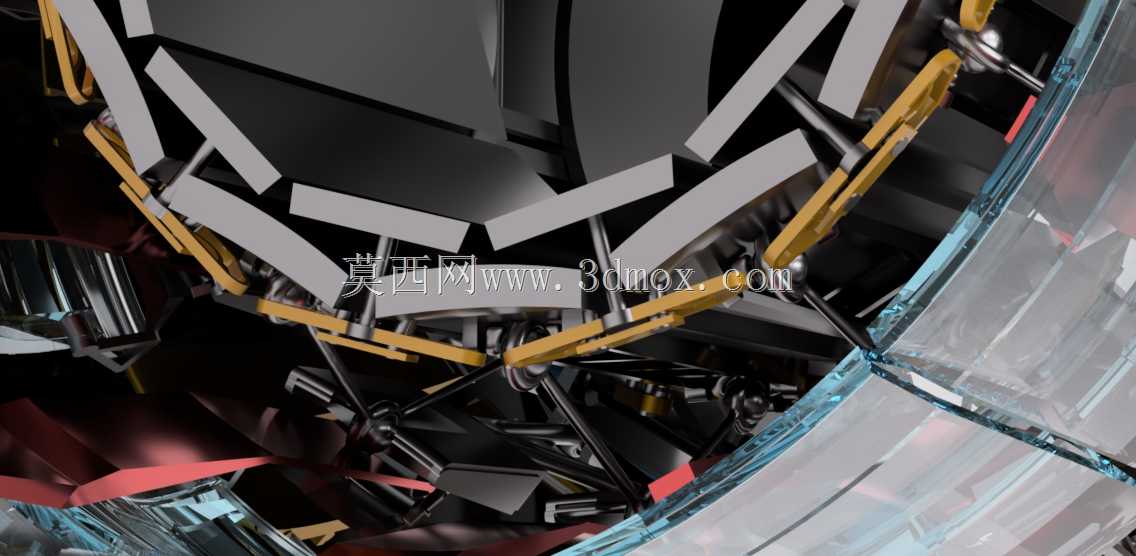

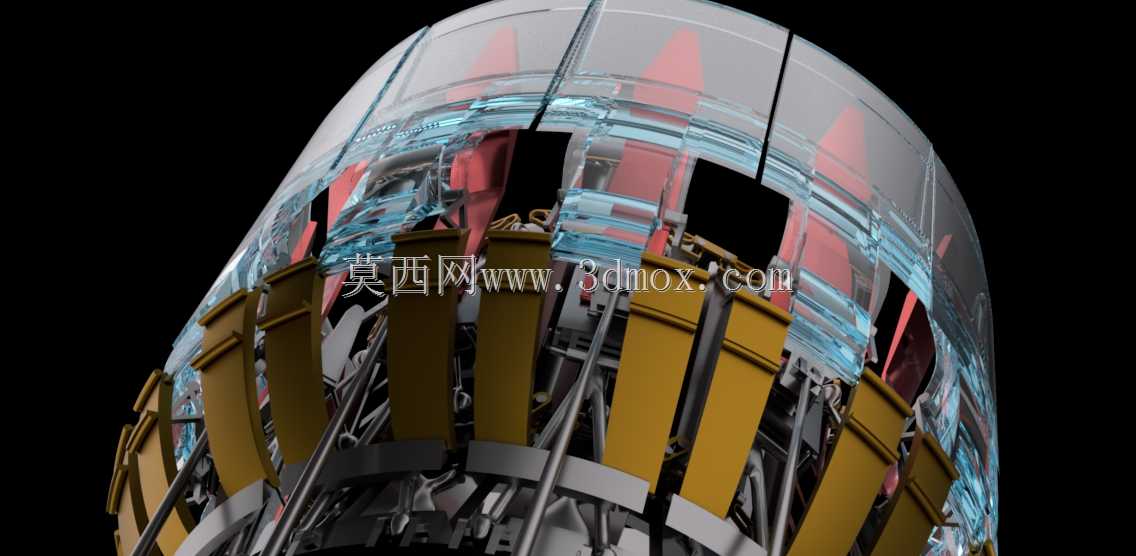

　　从结构设计逻辑来看，这套推力矢量喷管采用了模块化叶片组件的设计思路，整体由近2000个独立零部件组合装配而成，核心功能单元包括收敛调节片、扩张调节片、密封片、作动连接铰点、矢量偏转驱动支座、冷却气流通道等部分。设计过程中优先考虑了高温工况下的结构热变形补偿，每一片调节叶片都预留了合理的热膨胀间隙，避免高温下零件卡滞导致喷管调节失效；同时叶片型面采用了符合空气动力学的收敛-扩张型线设计，在非矢量偏转状态下可以保证发动机排气流的轴向均匀性，降低排气阻力，提升发动机推进效率；当需要矢量偏转时，多组作动筒协同驱动不同位置的调节片产生差异化位移，让喷管出口截面产生指定角度的偏转，直接改变排气推力的方向，无需依赖气动舵面即可产生姿态控制力矩，大幅提升战机在低速、大迎角飞行状态下的操控响应速度。

　　从安装边界与尺寸适配角度，该喷管的前端连接法兰尺寸匹配主流大推力军用涡喷/涡扇发动机的加力燃烧室出口接口，安装时需要保证喷管回转轴线与发动机轴线的同轴度误差控制在工程允许的公差范围内，避免工作过程中产生额外的偏心振动。喷管的最大外径尺寸需要适配战机后机身的尾部整流罩内径，预留足够的偏转空间，保证喷管在全角度矢量偏转过程中不会与机身结构、尾翼操纵机构产生运动干涉；喷管的轴向长度则需要平衡排气膨胀效率与战机尾部重量配平需求，过长的喷管会增加尾部结构重量，影响战机整体重心位置，过短则无法保证燃气在喷管内充分膨胀，降低推力转化效率。

　　在实际工程应用场景中，这类推力矢量喷管除了配装现役战斗机之外，其结构设计思路也可以延伸应用于大推力火箭发动机的矢量推力机构、高速无人飞行器的姿态控制动力单元、垂直起降飞行器的升力/推力切换喷管等领域。设计过程中针对叶片组件的装配关系做了大量细节优化，每一组调节叶片之间的密封结构采用了搭接式设计，既可以在高温下保持可靠的密封性能，减少燃气泄漏带来的推力损失，又可以允许叶片在偏转过程中产生相对滑动，不会出现运动卡滞；所有铰接位置都采用了耐高温耐磨的衬套结构，降低长期往复动作带来的磨损量，提升部件的全生命周期使用寿命。

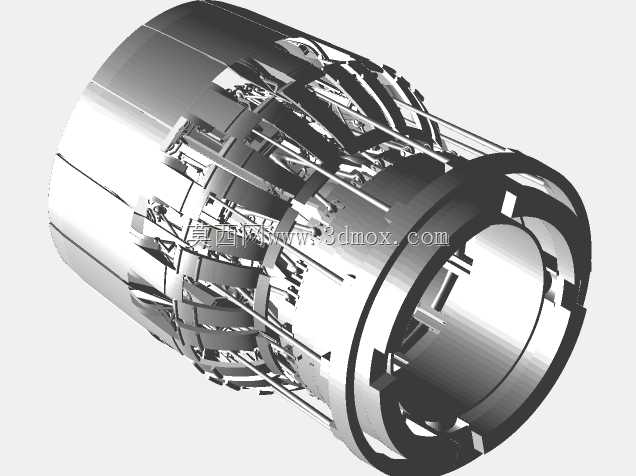

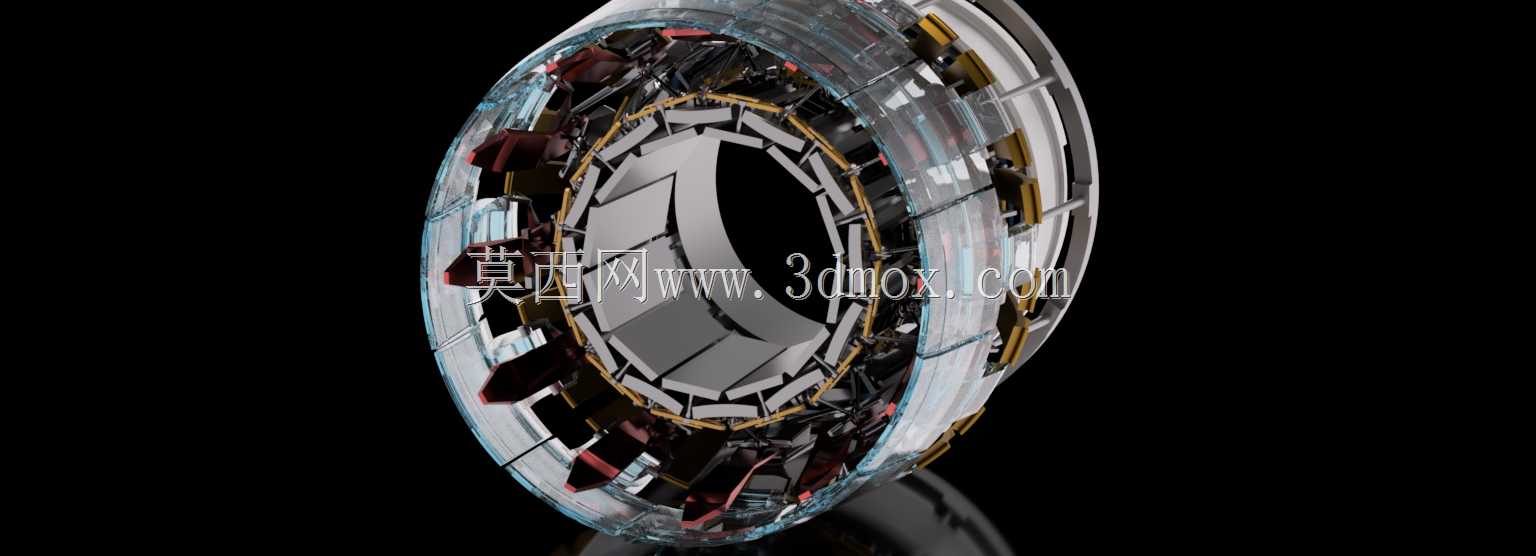

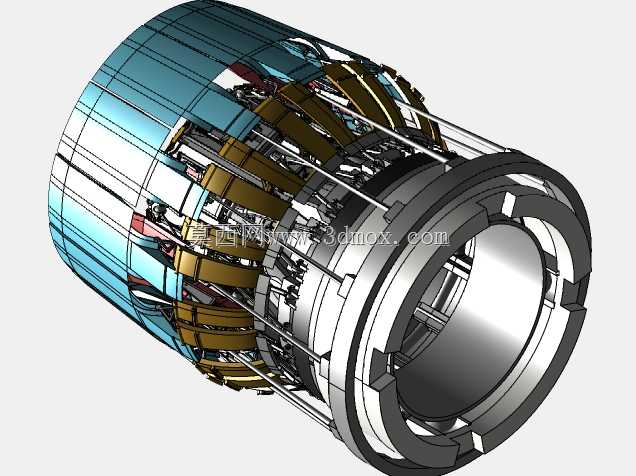

　　从三维建模的工程实现角度，这套模型完整还原了所有零部件的装配关系，每一个零件的配合公差、运动间隙都按照实际工程设计要求做了还原，既可以用于航空动力相关的结构教学、原理演示，也可以作为矢量推力机构设计的参考原型，帮助结构设计人员快速理解多叶片协同偏转的运动逻辑、高温部件的结构补偿设计思路、复杂装配体的公差配合原则。建模过程中对叶片型面做了连续曲率优化，避免出现应力集中的锐角结构，保证零件在高温高压工况下的结构强度；同时对所有连接螺栓、铰轴、支座等标准件、受力件都做了等比例还原，可以直接用于后续的有限元仿真分析、运动学仿真验证，快速验证喷管在不同偏转角度下的运动干涉情况、结构应力分布、燃气流场特性，大幅缩短相关产品的前期研发周期。
