船用起重打捞作业绞车结构设计

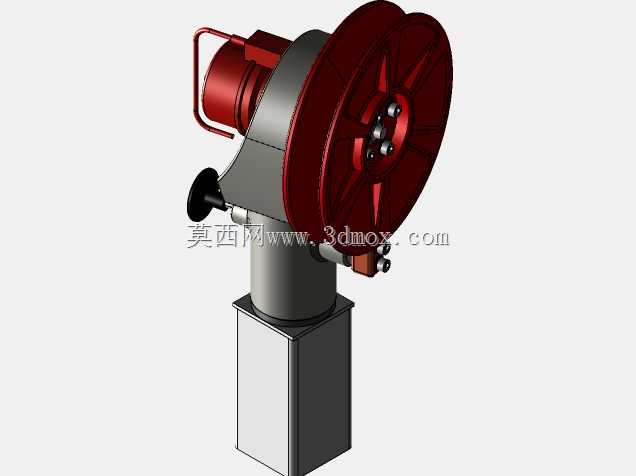

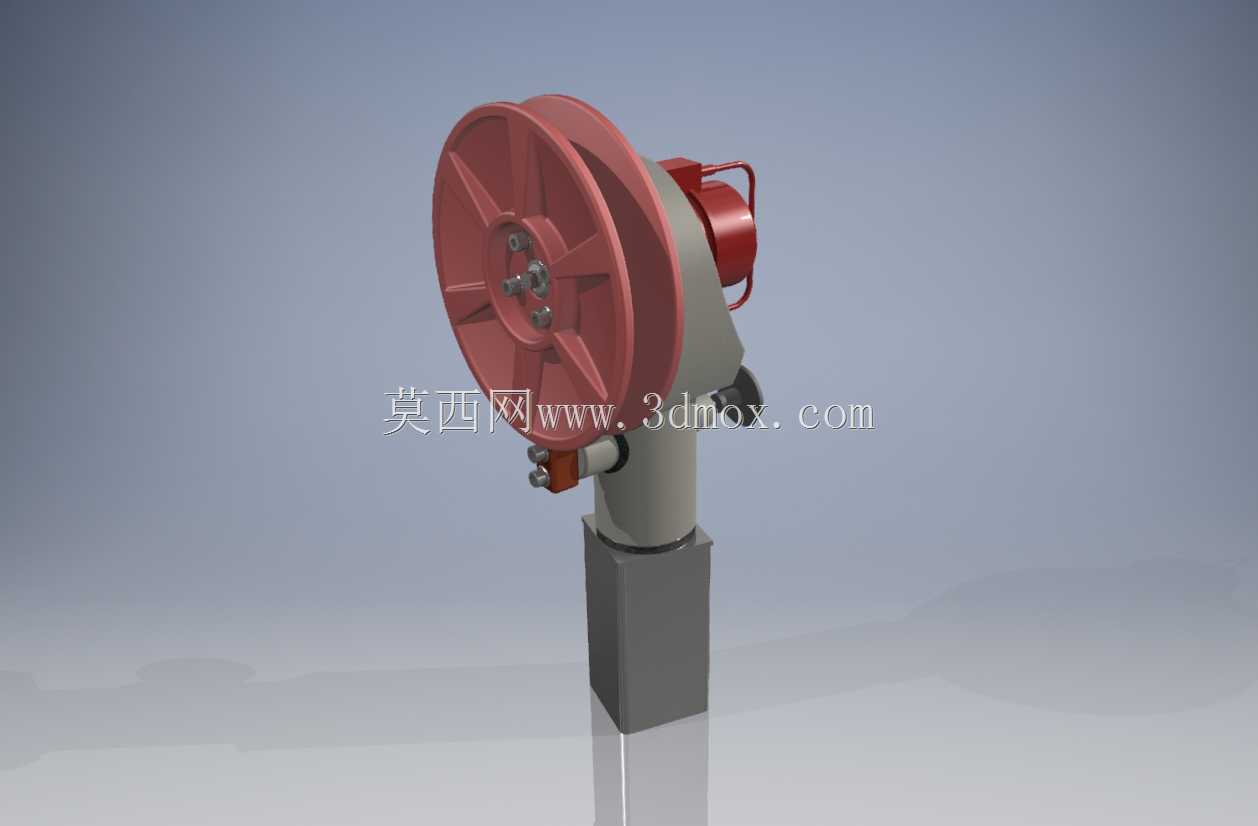

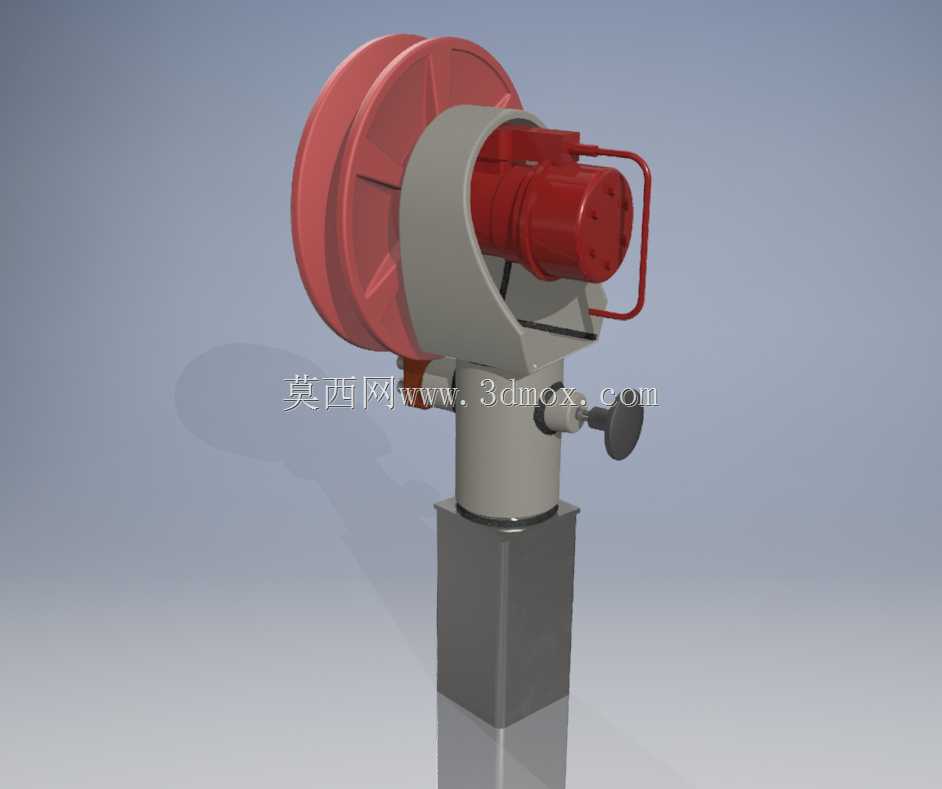

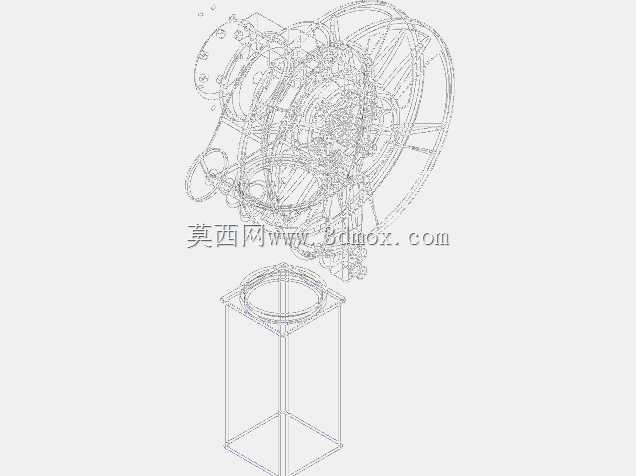

　　在近海救助打捞、内河航道清障、水上工程吊装作业场景中，这类立式安装的打捞绞车是核心的绳索收放执行部件，区别于常规水平布置的卷扬设备，其立柱式安装结构可直接固定在作业船舶甲板的预留基座上，不需要额外搭建大型安装支架，能在甲板有限的作业空间内减少占地，适配中小型作业船、打捞工程艇的甲板布局要求。从结构设计逻辑来看，该绞车采用绳轮与驱动单元侧置的布局，主绕绳轮采用幅板式结构，轮缘设置有连续的绳槽，可引导打捞用钢丝绳逐层有序缠绕，避免绳索乱绳、咬绳的问题，幅板上的减重孔在保证轮体结构强度的前提下降低了整体自重，减少安装基座的承重负荷。驱动端集成的制动组件可在绳索收放到位后实现即时锁止，应对打捞作业中突发的水流冲击、

　　被捞物件晃动带来的反向拉力，防止绳索溜放引发作业安全风险。设备的支撑立柱采用方管截面结构，下端设置有安装法兰盘，法兰盘上的螺栓孔位可匹配甲板预埋的固定螺栓，安装时只需保证立柱垂直度偏差在允许范围内，即可保障绳轮运转时的稳定性，避免长期偏载引发的结构变形。从功能实现层面，该绞车可完成打捞绳索的收卷、放绳、悬停锁止三个核心动作，收卷过程中绳轮的转动扭矩可匹配打捞作业的常规负载要求，可配合水下吊钩、抓斗完成水下重物的提升牵引，也可在水上吊装作业中作为辅助牵引设备，调整被吊物件的就位位置。设计过程中针对水上作业的高湿高盐环境，绳轮、驱动壳体均采用了防锈蚀的结构处理，外露部件没有易积水的凹槽结构，可减少海水残留引发的结构腐蚀，

　　延长设备在水上作业环境下的使用寿命。设备的操作端设置在立柱侧方，作业人员可站在甲板安全区域直接操作收放动作，操作位置与绳轮之间预留了足够的安全距离，避免绳索摆动、断裂引发的人员伤害。从安装边界来看，该绞车整体竖向布置，横向占用空间仅为绳轮直径范围，安装时只需在甲板预留对应尺寸的方形安装区域，保证基座下方的甲板结构有足够的承重能力，即可完成设备固定，不需要对甲板原有结构做大规模改造，适配现有多数中小型作业船舶的改装需求。绳轮的容绳量可匹配常规打捞作业的作业深度要求，绳索出线方向可根据作业需求调整导向装置的位置，满足不同方位的打捞牵引需求，设备运转过程中转动部件均设置有安全防护边界，避免作业过程中杂物卷入转动结构引发设备故障。

　　在实际作业场景中，这类绞车不仅可用于沉船物件打捞、航道障碍物清理，也可配合船舶靠泊时的缆绳收放、水上施工设备的移位牵引，属于水上作业场景中通用性较强的绳索牵引设备，其结构设计充分考虑了水上作业的空间限制、环境特性与安全要求，没有冗余的结构设计，所有部件均服务于绳索收放与负载承载的核心功能，维护时只需定期对转动轴承、制动结构做润滑与间隙调整，即可保障设备长期稳定运行。
