Eurochain VX环链电动起重葫芦结构模型

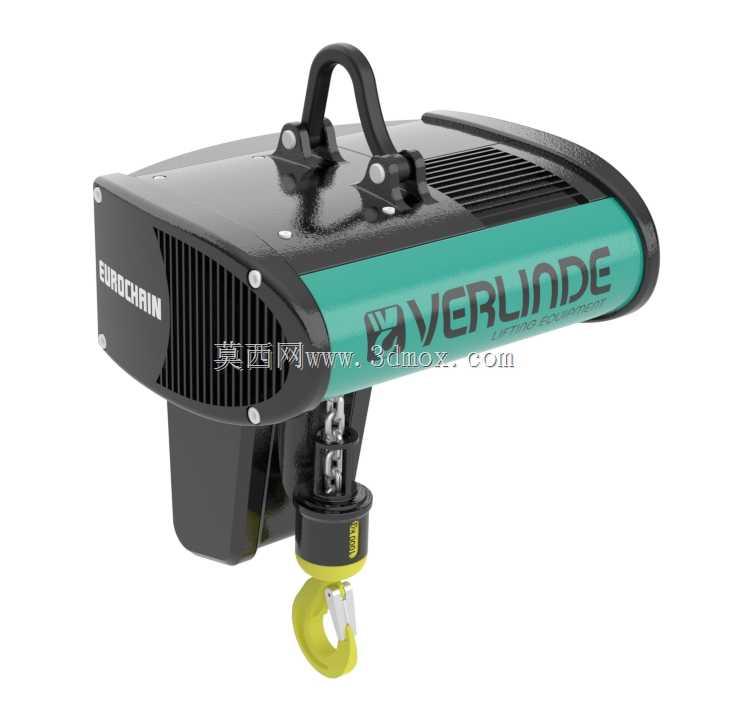

　　这款环链电动起重设备的三维结构模型，完整还原了设备从上部悬挂机构到下部吊钩总成的全部细节，可直接用于车间起重系统的布局校核、配套工位的结构干涉验证，以及新入行结构工程师的起重设备结构参考。从实际应用场景来看，这类设备常部署在机械加工车间的机床上下料工位、装配线的重型部件转运工位、仓储区域的重型货物堆垛工位，相比桥式起重机的大跨度覆盖，这类环链电动葫芦更适合固定点位或短轨道范围内的小吨位高频起重作业，起升动作平稳，定位精度能满足多数机加工件、装配组件的吊装对位需求。

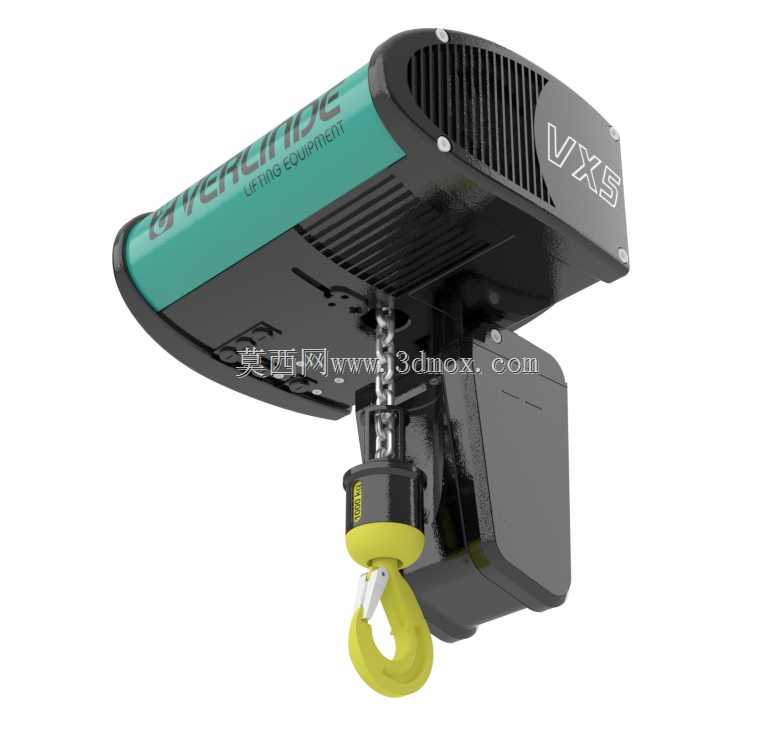

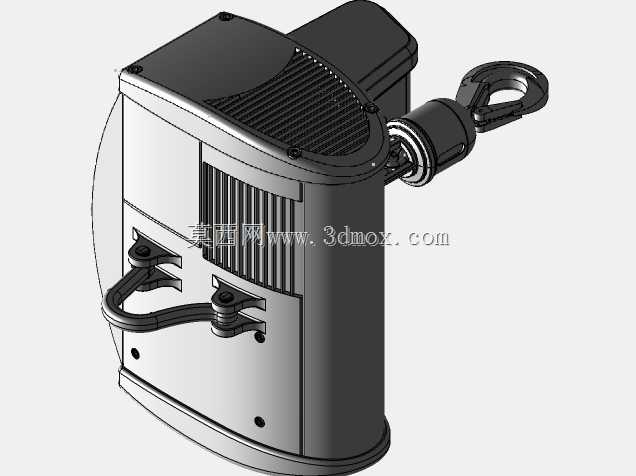

　　从结构设计逻辑来看，上部的悬挂吊耳采用对称双螺栓锁紧结构，安装时可适配单轨小车的连接接口，也可直接通过卸扣固定在承重梁的吊点上，吊耳与主机壳体的连接位置做了局部加厚的加强筋结构，能承受额定起重量下的动载冲击，避免长期交变载荷下的连接部位开裂。主机壳体采用分段式设计，动力段的外壳带有密集的格栅式散热槽，对应内部的起升电机与减速机构位置，连续作业时能快速将电机运转产生的热量散出，避免过热触发保护停机；中间的标识段壳体做了圆弧过渡，既减少了外壳的应力集中点，也能避免车间内的杂物、吊具剐蹭时直接磕碰散热格栅。

　　设备的起升链条隐藏在主机下部的导链机构内，导链口做了喇叭口导向结构，链条收放时能自动顺直，不会出现卡链、扭链的情况，下部的吊钩总成带有旋转轴承，吊装时重物可360度自由旋转，不会带动链条扭转，吊钩的安全锁片采用弹簧复位结构，能避免吊索具从吊钩内意外滑脱。从安装边界尺寸来看，主机的横向宽度控制在紧凑范围内，在单轨轨道上布置时，相邻两台葫芦的最小安全间距可控制在合理范围，不会出现运行干涉；上部悬挂点到吊钩最低位置的最小距离符合常规车间的层高要求，不会过多占用车间的有效起升高度，对于层高有限的老旧车间改造场景适配性较好。

　　从功能特性的结构实现来看，设备的起升减速机构集成在主机内部，采用行星齿轮减速结构，传动效率高，运行噪音低，制动机构集成在电机尾部，断电时能自动锁止起升轴，不会出现吊重下滑的安全隐患。下部的吊钩滑轮组做了轻量化设计，在保证结构强度的前提下减少了自身重量，能提升有效起重量的利用率，吊钩的材质采用合金锻打结构，表面做了防锈处理，能适应车间内的切削液、润滑油飞溅的使用环境，不会轻易出现锈蚀卡滞。建模时所有的连接螺栓、密封胶条、接线端口都做了等比例还原，在做整线布局建模时，可直接提取设备的安装接口尺寸，配套设计轨道支架、电源走线槽、限位触发机构等附属结构，不需要再额外测绘设备尺寸，能大幅缩短工位起重系统的设计周期。在做设备选型验证时，可直接将模型导入装配场景，模拟吊重的起升、运行轨迹，校核吊重与周边设备、工装的安全距离，避免现场安装后出现干涉返工的问题。
