车间物料吊运电动卷扬起重装置结构

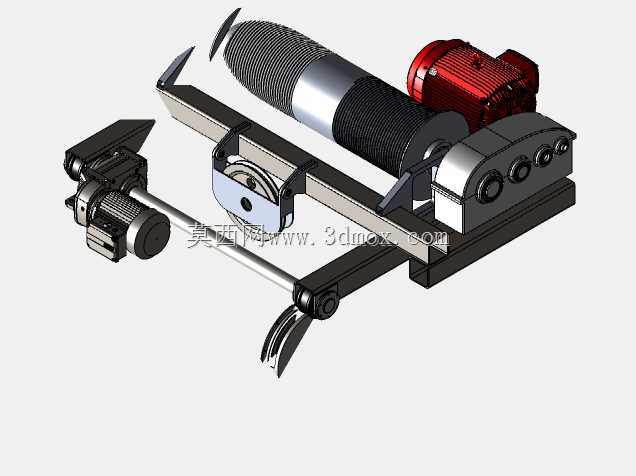

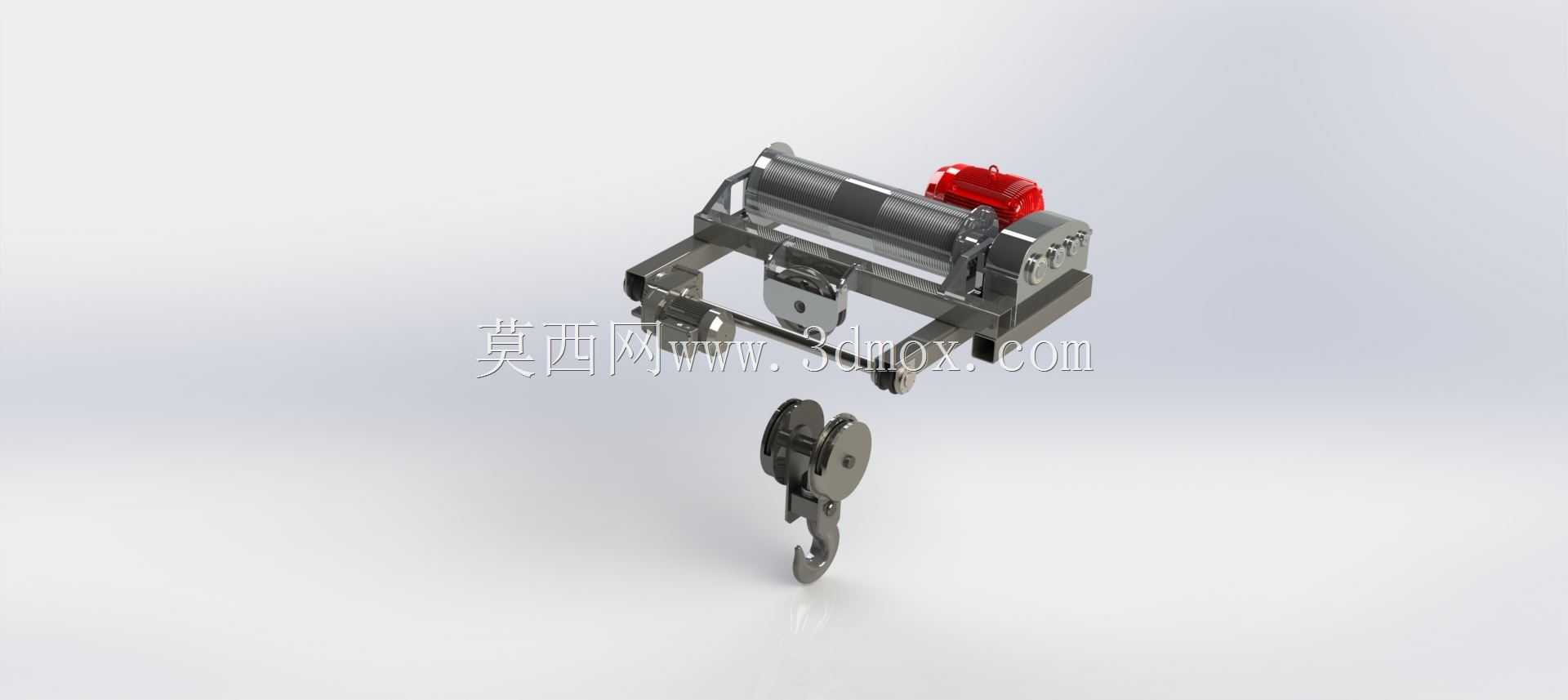

　　这套起重装置的三维结构，核心面向车间内固定工位的重型物料垂直吊运、设备检修时的部件移位场景，也可适配小型货站的定点装卸作业，区别于大跨度行车的全域覆盖特性，该结构主打小范围定点高频起升作业，安装时不需要铺设大范围的行车轨道，仅需在工位上方的承重梁上预留对应安装点位即可，对厂房基建的改造成本要求更低。从结构组成来看，装置分为上部的卷扬驱动总成和下部的吊钩吊具总成两部分，上部卷扬总成集成了驱动单元、卷筒组件、排绳导向结构、安装基座几个核心模块，驱动单元布置在卷筒的侧端位置，和卷筒之间通过减速结构直连，减少了传动链路的动力损耗，卷筒表面加工有连续的螺旋绳槽，能保证钢丝绳在收放过程中逐层有序排列，避免出现乱绳、咬绳的问题，

　　延长钢丝绳的实际使用寿命；排绳导向结构跨装在卷筒前方，能随着卷筒的转动同步横向移动，保证钢丝绳出绳角度始终和卷筒轴线保持垂直，减少钢丝绳和结构件之间的侧向摩擦。下部的吊钩总成包含滑轮组、吊钩本体、防脱挡板几个部分，滑轮组和上部卷筒的钢丝绳配合，能通过动滑轮的倍率降低驱动单元的输出扭矩需求，吊钩本体采用锻造结构的钩头，搭配弹簧复位的防脱挡板，能避免吊装过程中吊索从钩口意外滑脱，提升作业过程的安全性。设计过程中优先考虑了安装边界的适配性，上部安装基座的连接孔位采用长圆孔设计，能适配一定范围内的安装孔距偏差，降低现场安装时的对位难度，整体结构的横向宽度控制在常规厂房承重梁的可承载宽度范围内，不需要额外加宽承重梁的支撑结构；

　　卷筒的容绳量按照常规车间12米以内的起升高度设计，能覆盖绝大多数单层厂房的起升高度需求，不需要额外定制加长卷筒。结构的受力点做了针对性的加强处理，安装基座和卷筒支撑端的连接位置做了加厚的筋板结构，能承受满载起升时的冲击载荷，避免长期使用后出现结构变形；驱动单元的外壳和安装基座之间采用定位销加螺栓的双重固定方式，能避免起升制动时的反冲力导致连接螺栓松动。日常使用过程中，该结构的维护点都布置在易操作的外侧位置，钢丝绳的润滑、制动间隙的调整、滑轮轴承的注油都不需要拆解主体结构，能减少日常维护的停机时间。考虑到车间作业的实际工况，结构的外露部件都做了圆角过渡处理，没有尖锐的外凸棱角，能避免作业人员经过时被磕碰划伤，

　　钢丝绳的出绳位置设置有防护挡板，能避免钢丝绳断裂时甩动伤人。这套结构的设计没有冗余的多余功能，所有结构都围绕定点起升的核心需求展开，在保证结构强度和作业安全的前提下，尽可能压缩了整体的自重，降低对安装点位的承重要求，同时各个组成模块都采用可拆分的连接结构，当某个部件出现磨损需要更换时，不需要整体拆解设备，仅需拆卸对应模块即可完成更换，能降低后期的配件维护成本。在建模过程中，各个配合面的公差都按照机械加工的常规要求预留了装配间隙，比如卷筒和支撑轴的配合、滑轮和吊钩销轴的配合，都考虑了实际加工时的尺寸偏差，保证按照图纸加工后能顺利完成装配，不会出现过盈装不上或者间隙过大晃动的问题；钢丝绳的排布按照实际作业时的受力状态做了模拟，确认在最大起升高度和最小起升高度时，钢丝绳都不会和周边结构发生干涉，吊钩在空载和满载状态下的升降路径都保持垂直，不会出现偏摆蹭到周边设备的情况。
