翼身融合式载人无人飞行器结构设计

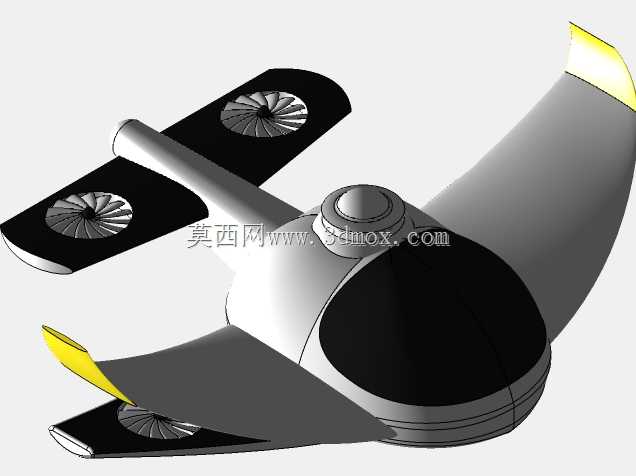

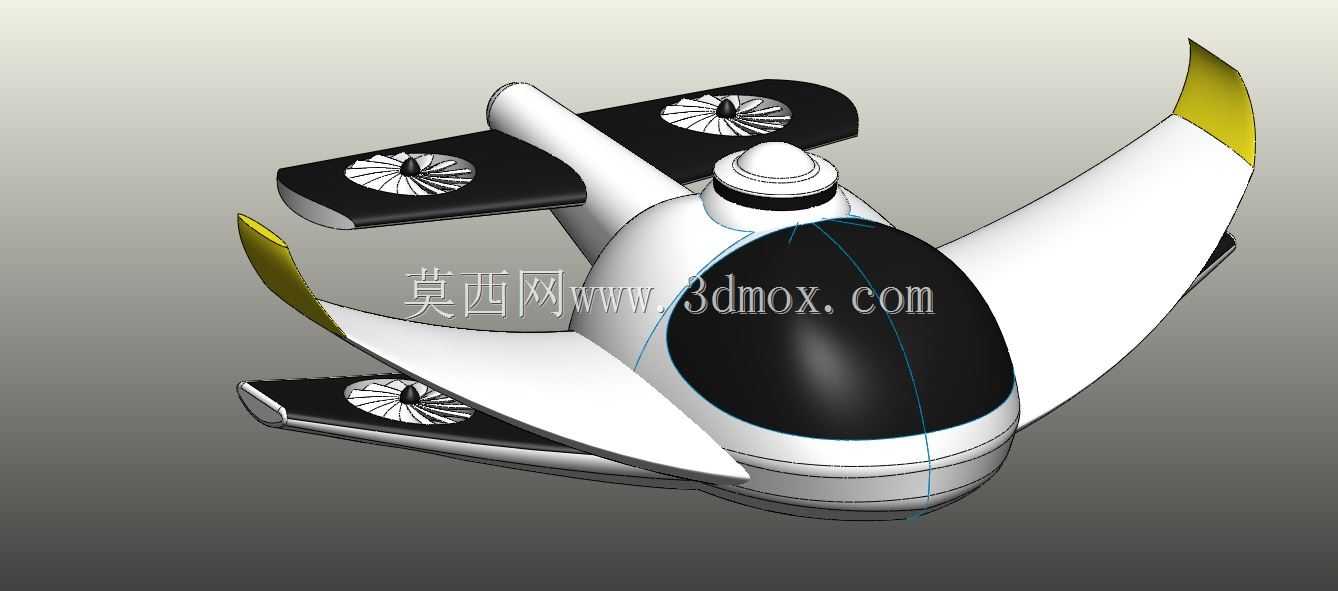

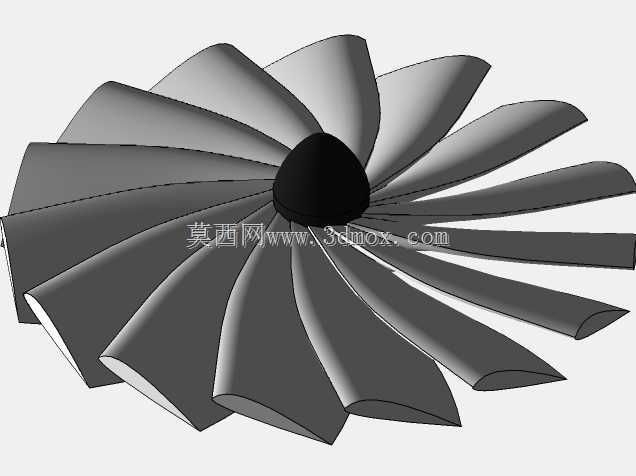

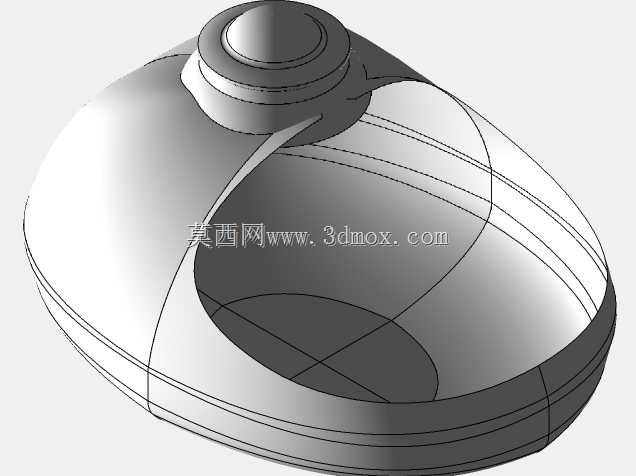

　　这款载人无人飞行器采用翼身融合的无尾布局设计，整体气动外形经过多轮迭代优化，核心目标是兼顾垂直起降能力与巡航阶段的气动效率，适配城市低空通勤、短途支线接驳、应急物资投送等多场景的使用需求。从结构布局来看，整机将乘员舱设置在机身前部重心位置，采用大曲面透明座舱罩设计，既保证驾乘人员的全景视野，也通过流线型曲面降低迎风面的气动阻力，座舱罩与机身主体的衔接处做了连续曲面过渡，避免出现直角、台阶等易产生气流分离的结构特征。动力系统采用三组涵道风扇单元，分别布置在两侧机翼中段与机身尾部上侧，涵道结构相比裸露螺旋桨具备更高的推进效率，同时能降低桨叶旋转带来的气动噪音，也能避免低空飞行时桨叶与障碍物、地面人员发生剐蹭，

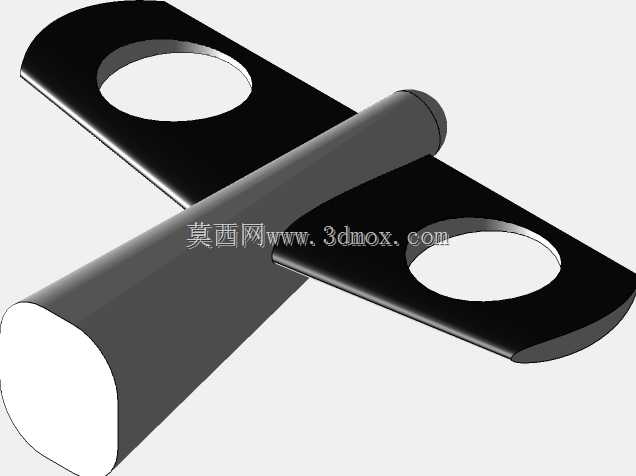

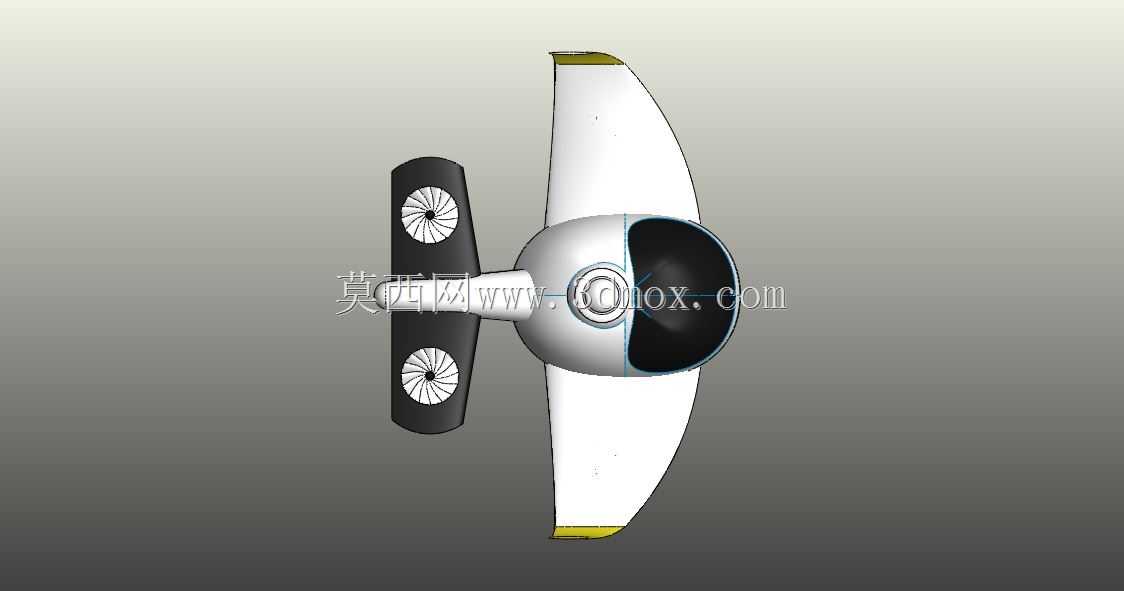

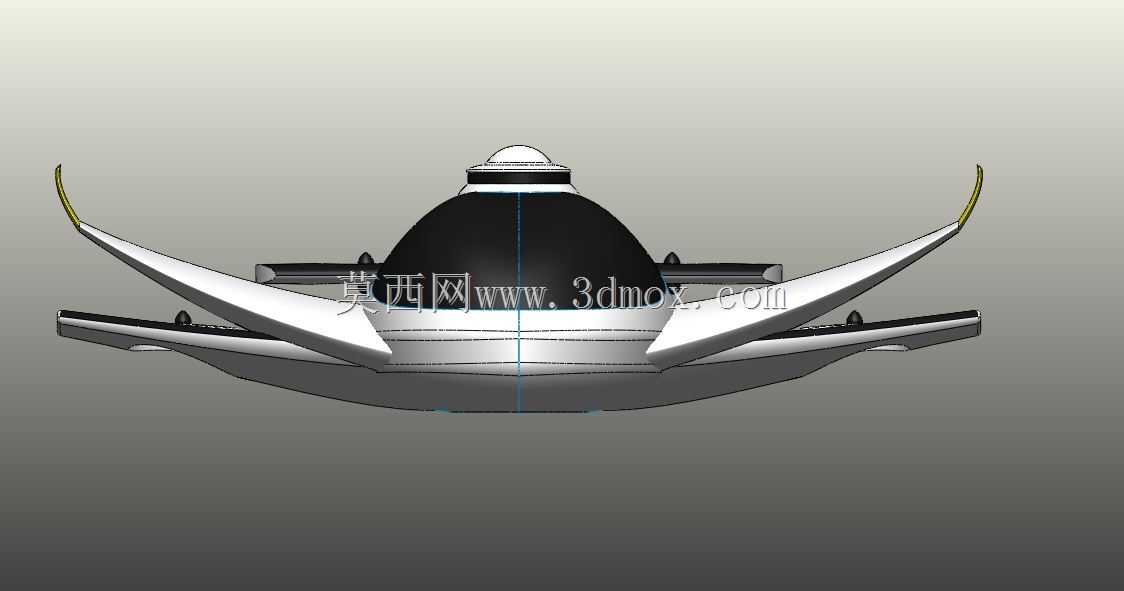

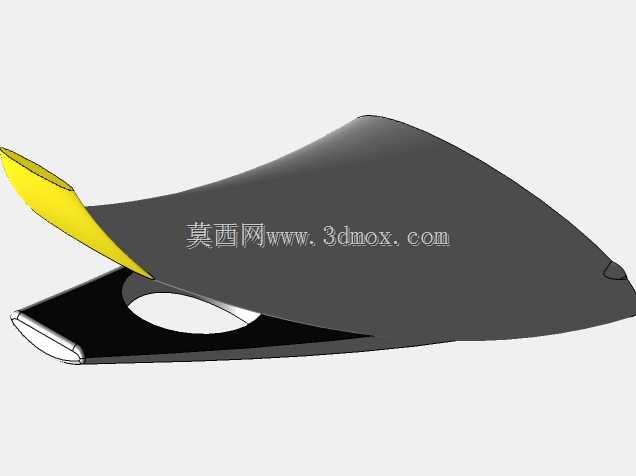

　　提升低空复杂环境下的作业安全性。两侧机翼翼尖做了上翘式翼梢小翼设计，能够有效阻断机翼上下表面的翼尖涡流，降低巡航阶段的诱导阻力，提升整机的升阻比，延长续航里程。机身尾部设置垂直安定面结构，配合飞控系统的差动动力调节，能够保证飞行过程中的航向稳定性，不需要额外设置复杂的尾翼操纵舵面，简化了整体结构的复杂度，降低了整机的结构重量。从安装边界与尺寸适配角度来看，整机的横向尺寸控制在小型垂直起降飞行器的适航范围内，能够适配现有城市楼顶停机坪、小型通用机场起降点的尺寸要求，不需要对现有起降场地做大规模改造；机身底部采用平底设计，预留了起落架安装接口，既可以搭配滑橇式起落架用于简易场地起降，也可以加装轮式起落架满足跑道滑跑起降的需求。

　　结构设计阶段充分考虑了维护便利性，所有涵道风扇单元都采用快拆式安装结构，日常检修时不需要拆解机身主体结构，即可完成动力单元的更换与维护；机身内部预留了航电系统、飞控模块、动力电池组的安装舱位，各个舱室之间设置防火隔离结构，符合低空载人飞行器的安全设计规范。气动设计过程中针对低速垂直起降、过渡飞行、高速巡航三个典型工况做了针对性优化，垂直起降阶段三组涵道风扇共同提供升力，通过不同涵道的推力差实现姿态调整，不需要复杂的倾转机构，大幅降低了动力系统的故障概率；过渡飞行阶段随着飞行速度提升，机翼逐步产生升力，涵道风扇的推力逐步从提供升力转向提供前进动力，整个过渡过程的姿态控制逻辑经过多轮仿真验证，能够保证飞行姿态的平稳性；

　　巡航阶段整机升力主要由融合翼身提供，涵道风扇仅需提供克服飞行阻力的前进推力，能够有效降低动力系统的功耗，提升续航表现。机身主体结构采用轻量化复合材料设计思路，建模过程中针对承力部位做了加强筋布局优化，在保证结构强度满足载人安全要求的前提下，尽可能降低结构自重，提升有效载荷能力。座舱内部按照单人驾乘的空间需求做了布局优化，预留了操纵接口、生命保障设备的安装空间，既可以支持全自动无人驾驶模式运行，也可以根据需求切换为人工操纵模式，适配不同场景下的使用需求。整机的曲面建模全部采用G2连续曲面过渡，既保证了气动外形的流畅性，也为后续的模具开模、复合材料铺层加工提供了准确的数模基础，所有安装接口的位置度、配合公差都在数模中做了明确标注，能够直接对接后续的工程化试制环节。
