Viper喷气式航模3D打印结构设计

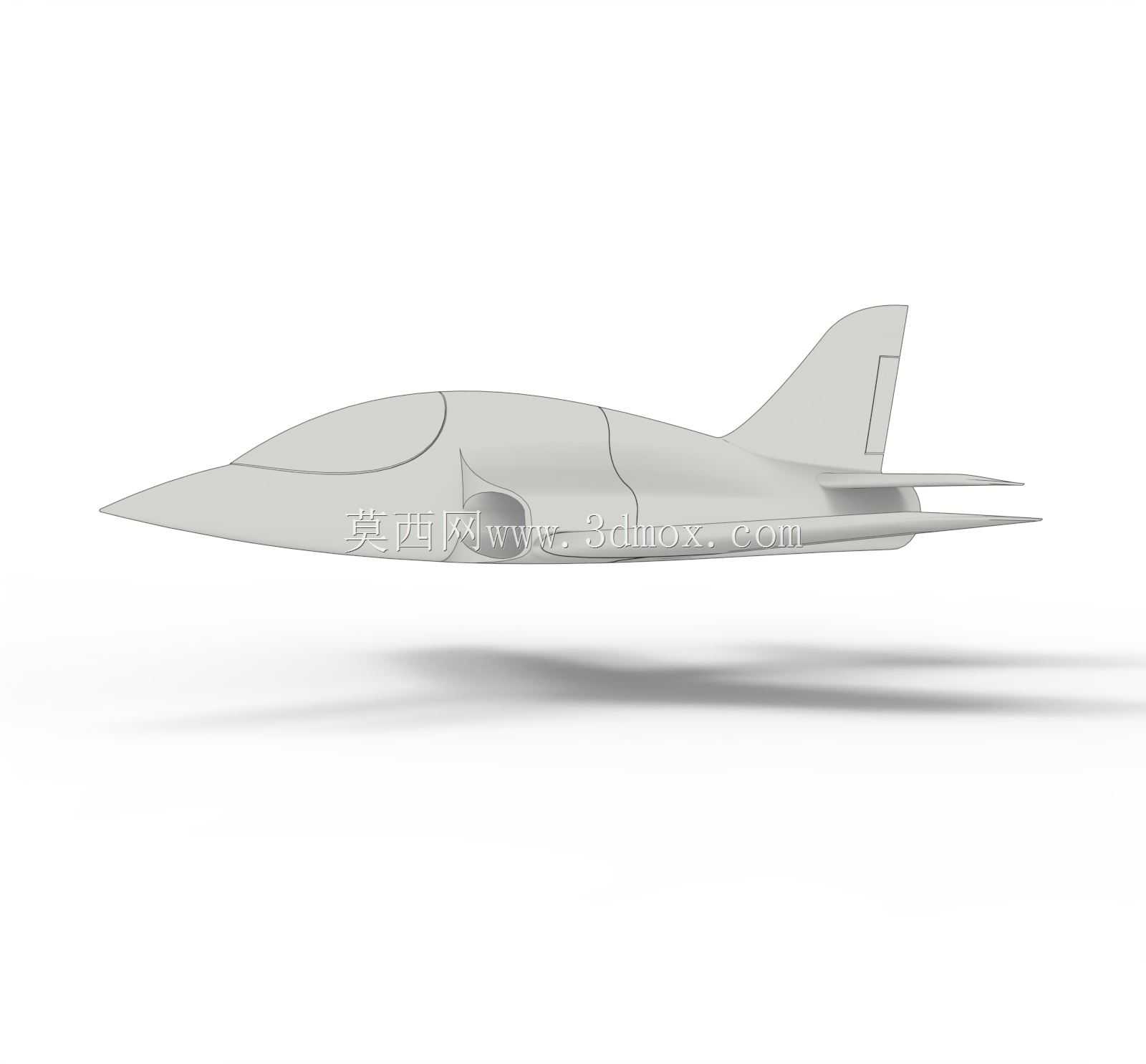

　　该喷气式航模的结构设计围绕桌面级FDM3D打印的工艺特性展开，整体采用低阻高速气动布局，机身主体沿纵向拆分为多个无支撑打印分段，各分段对接处预留0.2mm的粘接公差，适配普通PLA、PETG等常用打印耗材的成型收缩率，无需额外设计支撑结构即可完成所有部件打印，降低打印过程中的耗材损耗与后处理工作量。机头段采用尖锥修形设计，锥度沿纵向连续过渡，既保证高速飞行时的激波阻力控制要求，也让打印时的层纹方向与气流方向平行，减少层间台阶对气动效率的影响；座舱段采用一体化曲面蒙皮设计，曲面曲率连续变化，打印时无需添加内部支撑，仅需在打印完成后做简单打磨即可获得光滑的外表面效果。主机翼采用中单翼布局，翼型选用适合亚音速飞行的对称薄翼型，

　　机翼与机身的对接处设计有嵌入式定位榫卯结构，安装时无需额外定位工装即可保证机翼的安装角与上反角符合设计要求，机翼后缘预留了操纵面的安装铰接位，可直接搭配微型舵机实现副翼操纵功能，满足航模飞行时的滚转操纵需求。尾翼部分采用常规布局，垂直尾翼与水平尾翼均采用薄型对称翼型，垂尾后缘预留方向舵铰接位，平尾后缘预留升降舵铰接位，各操纵面的转轴孔位同轴度公差控制在0.1mm以内，避免安装后出现舵面卡滞问题。机身中段设计有设备舱空腔，可容纳微型电调、电池、接收机等航模电子设备，设备舱盖采用卡扣式连接结构，无需螺丝即可快速拆装，方便日常飞行时的设备调试与电池更换；进气道采用两侧肋下进气布局，进气道内壁做光滑曲面过渡，

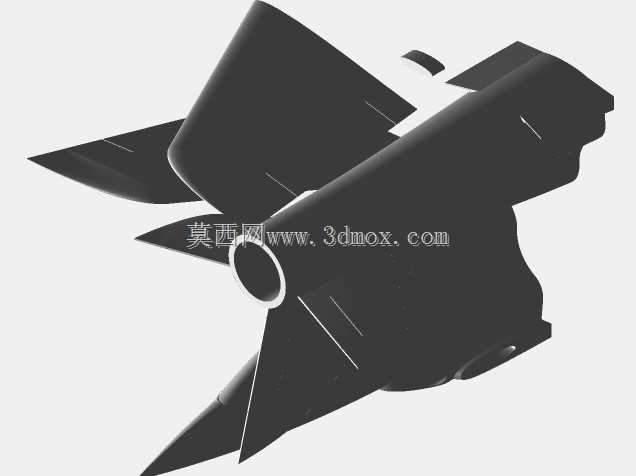

　　避免气流在进气道内产生紊流影响动力系统进气效率，尾喷口段做收敛修形，匹配微型喷气动力单元或者电动涵道动力单元的安装尺寸，安装边界预留了动力单元的固定螺丝孔位与走线槽，可适配市面上主流的30mm级微型涵道动力装置。起落架部分可选配前三点式微型起落架结构，机身与机翼对应的起落架安装位预留了嵌装螺母槽，打印时可直接将M2铜螺母嵌入打印件内，提升起落架安装后的连接强度，满足滑跑起降的结构强度要求。整套模型的所有部件均做了壁厚优化，主体蒙皮壁厚控制在1.2mm，既保证打印完成后的结构刚度，避免飞行过程中出现气动弹性变形，也尽可能控制整体重量，提升航模的推重比与飞行机动性；各部件的转角处均做了R0.5mm的圆角过渡，

　　避免打印时出现应力集中导致的部件开裂问题，同时也减少飞行过程中蒙皮接缝处的气流分离。在实际应用场景中，该模型既可以作为航空爱好者的3D打印制作套件，完成组装后作为遥控航模进行飞行体验，也可以作为航空科普教学的具象化教具，帮助学习者理解喷气式飞机的气动布局与结构组成，还可作为静态展示模型用于航空主题的场景陈列。设计过程中充分考虑了普通桌面3D打印机的成型尺寸限制，所有拆分后的单件部件尺寸均控制在200mm×200mm×200mm以内，可适配绝大多数家用级桌面3D打印机的成型平台，无需大尺寸工业打印设备即可完成全部部件制作；各部件的打印摆放方向均做了优化，尽可能将大曲面沿打印平台Z向堆叠，减少层间受力方向与飞行受力方向的夹角，提升打印件的层间结合强度，避免飞行过程中出现部件断裂问题。机身内部的走线槽沿机身纵向布置，可将所有电子设备的连接线隐藏在机身内部，既保持外表面的气动完整性，也避免飞行过程中连接线外露产生的额外阻力与干扰。机翼与机身的对接处额外设计了加强筋嵌槽，组装时可嵌入碳纤杆提升机翼的抗弯强度，应对大机动飞行时的机翼载荷。
