八英寸通用球窝式车床卡盘结构设计

　　在普通车床与数控车床的回转类零件加工场景中，卡盘作为直接装夹工件的核心执行部件，其夹持精度、重复定位可靠性、负载适配能力直接决定了整台设备的加工精度边界与工序适配范围。这套八英寸规格的球窝式卡盘，针对传统三爪卡盘在异形件、薄壁件装夹时易出现的夹持应力不均、高速回转时卡爪离心偏移、长期使用后配合间隙累积导致精度衰减等痛点做了结构优化，适配CA6140等常规卧式车床的主轴安装接口，可覆盖盘类、轴类、异形轮廓工件的外圆、内孔、端面多工序装夹需求。

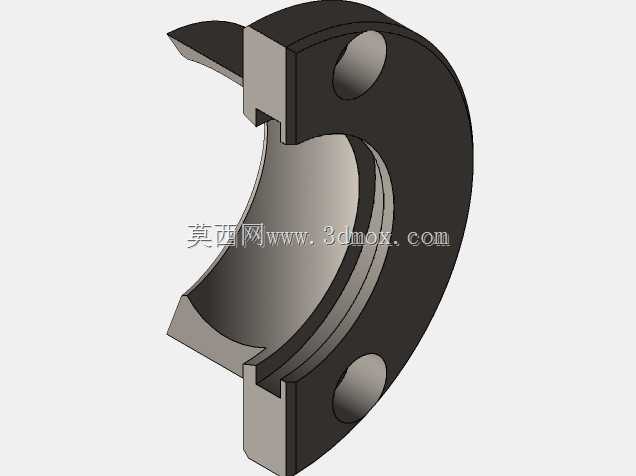

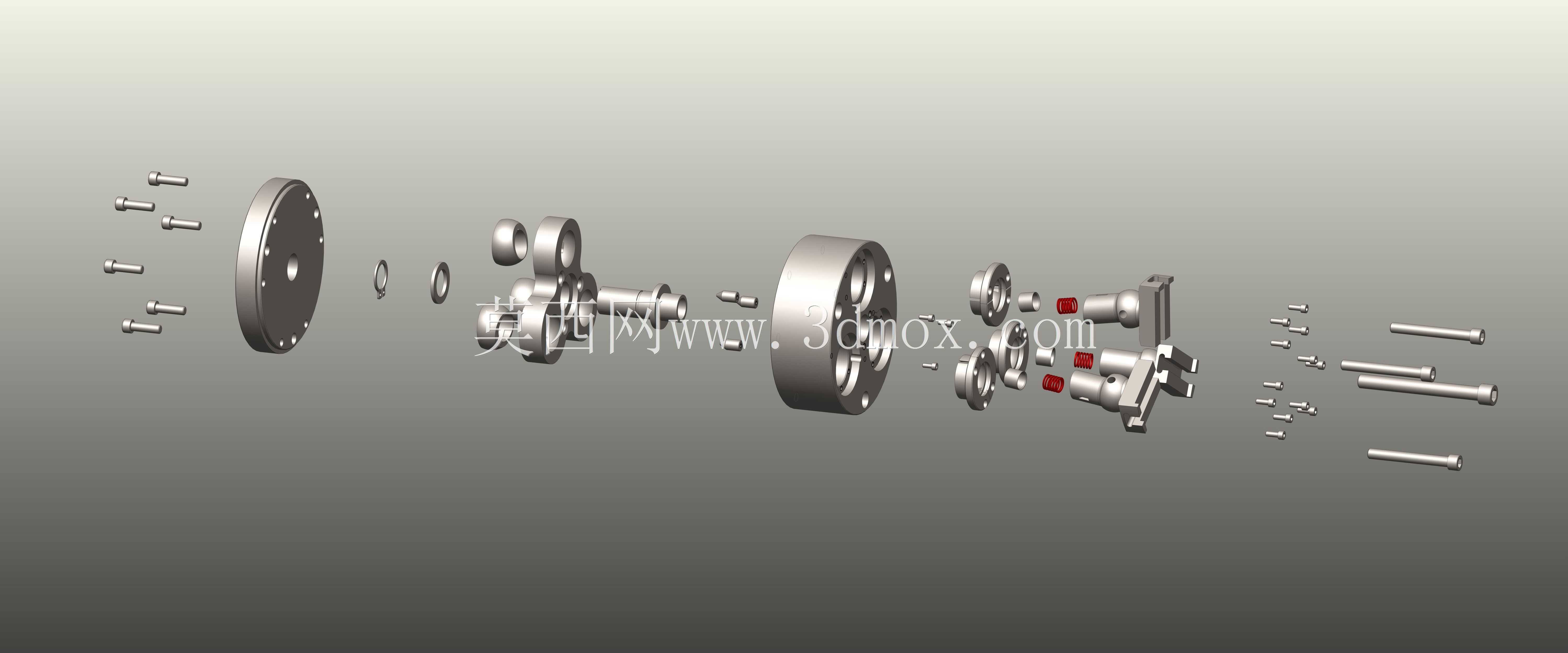

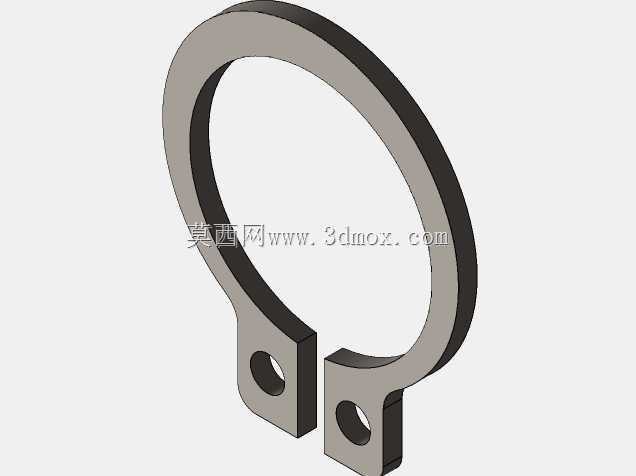

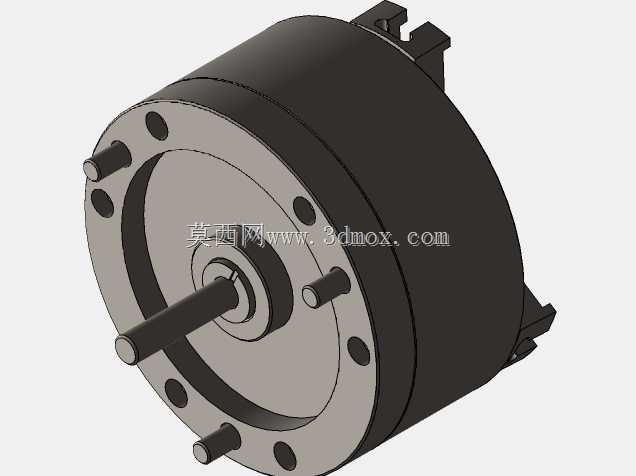

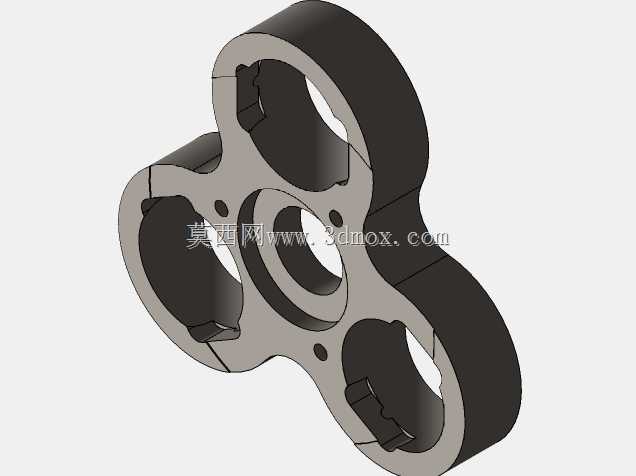

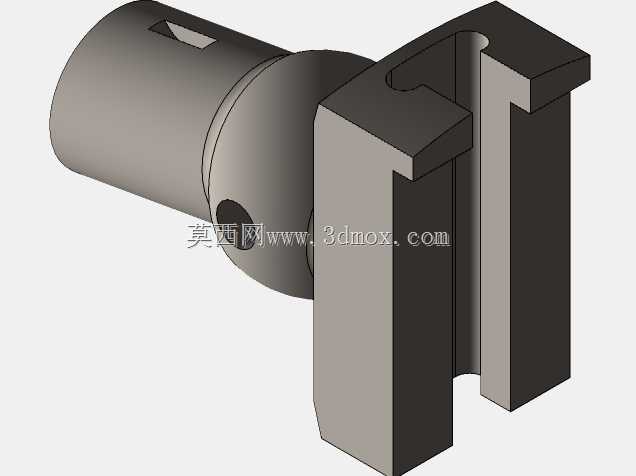

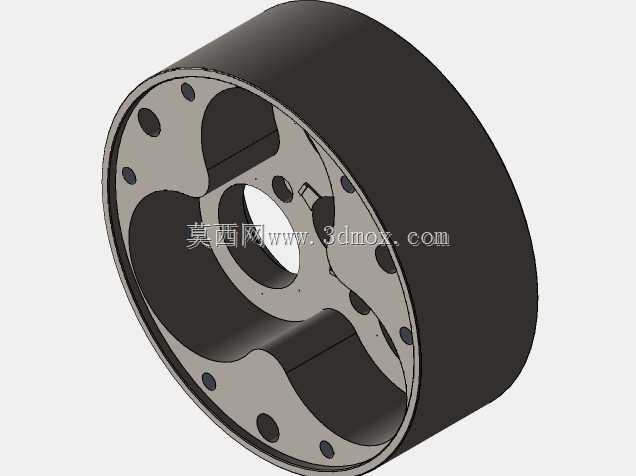

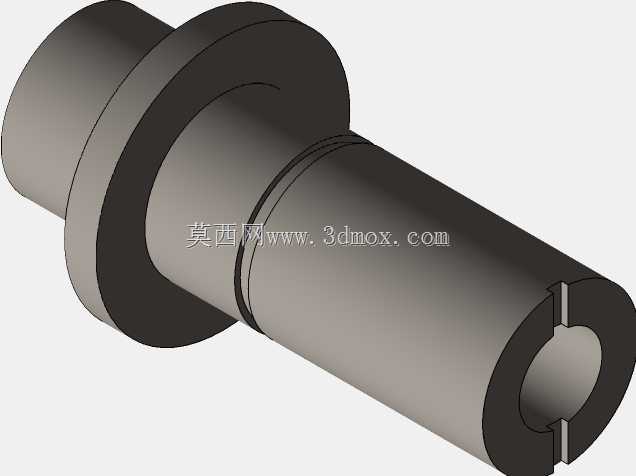

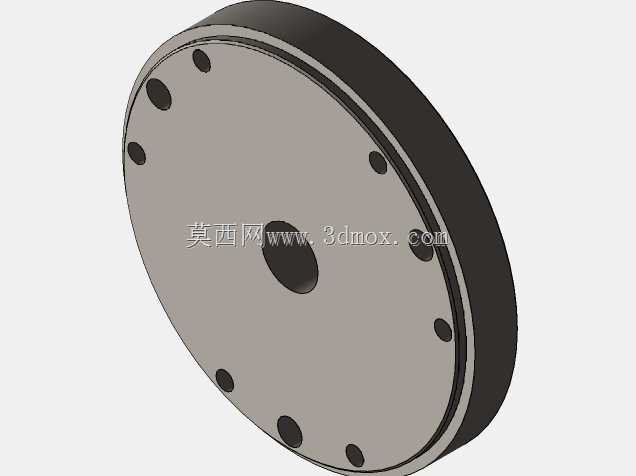

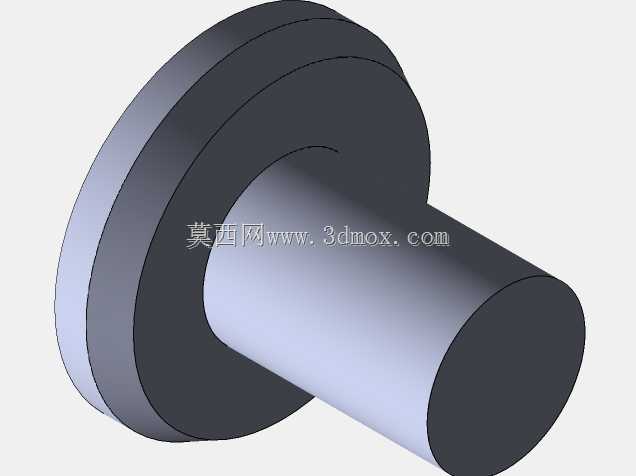

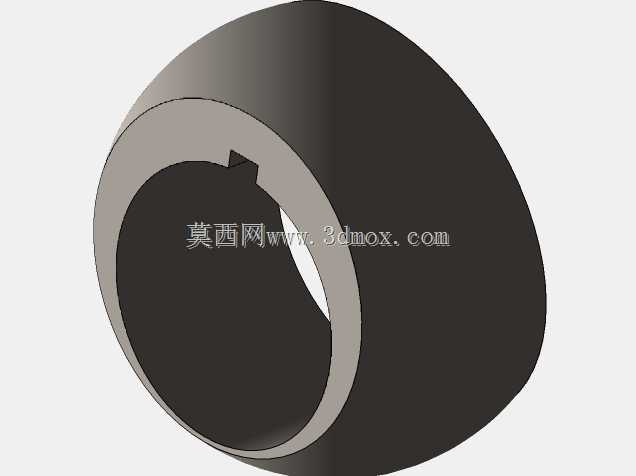

　　从结构拆解的三维模型可以看到，整套组件包含盘体、驱动盘、球窝传动副、卡爪滑块、锁紧螺栓、定位销、端盖等全部分装零件，核心的传动环节采用球窝配合结构替代传统卡盘的平面斜齿传动，每个卡爪的驱动端都通过球面配合副与驱动盘连接，当驱动盘随主轴后端的拉杆或者扳手输入扭矩做轴向位移时，球面结构可以自动补偿卡爪滑块在径向移动时的微小角度偏差，避免传统斜齿结构因齿面磨损、卡滞导致的三个卡爪不同步问题。这种结构在实际加工中最直观的优势是，当装夹毛坯面存在微小圆度误差时，球窝结构可以让每个卡爪的夹持力自适应调整，不会出现某一个卡爪虚夹、另外两个卡爪夹持力过大导致薄壁工件变形的情况，尤其适合装夹壁厚2mm以下的有色金属盘类零件，加工后的端面圆跳动可以稳定控制在0.02mm以内，比同规格普通三爪卡盘的装夹精度提升近40%。

　　在安装边界上，这款八英寸卡盘的盘体外径为203mm，适配主轴端的安装止口尺寸与CA6140车床的主轴前端法兰完全匹配，安装时通过周向均布的6根内六角螺栓与主轴法兰锁紧，定位止口的配合公差选用H7/h6的小间隙配合，既保证安装时的同轴度定位精度，也方便后期维护拆卸。卡爪的最大张开行程为单爪径向移动22mm，可装夹的外圆直径范围从15mm到210mm，反向安装卡爪时可撑持的内孔直径范围从60mm到220mm，覆盖常规卧式车床80%以上的常规加工工件尺寸区间。卡盘整体的轴向厚度为86mm，安装后不会过多占用主轴的轴向加工空间，配合车床的尾座顶尖使用时，可以支撑长度不超过750mm的轴类零件完成外圆车削、螺纹切削等工序。

　　从设计逻辑上看，整套结构的零件拆分完全遵循机械加工的工艺合理性：盘体采用40Cr材质整体锻造成坯，安装基准面与球窝配合面经过高频淬火处理，硬度达到HRC48-52，保证长期反复装夹后的耐磨性能；驱动盘的球窝接触面做了研磨处理，球面配合的接触面积不低于80%，避免局部应力集中导致的配合面压溃；所有连接螺栓采用12.9级高强度内六角螺栓，安装时按照对角顺序分次拧紧，保证盘体与主轴法兰的连接面受力均匀，高速回转时不会出现不平衡振动。卡爪滑块的导轨面与盘体的径向滑槽之间采用矩形导轨配合，配合间隙控制在0.01-0.02mm之间，既保证卡爪径向移动的顺畅度，也能承受重切削时的切削反力，在背吃刀量达到5mm的粗车工序中，卡爪不会出现径向退让导致的工件尺寸漂移。

　　在实际车间应用场景中，这款球窝卡盘除了适配常规的黑色金属零件车削，也可以配合软爪使用完成有色金属零件、薄壁焊接件的精加工工序，更换软爪时只需要卸下卡爪端部的紧固螺钉即可完成替换，不需要拆卸整个卡盘组件，换型时间比传统卡盘缩短近一半。整套模型的所有零件都按照实际加工的装配约束关系搭建，每个配合面的公差、零件的倒角、退刀槽等工艺结构都做了完整还原，结构设计人员可以直接参考这套结构完成同类型不同规格卡盘的参数化改型，也可以作为机床夹具设计课程中典型的定心夹紧机构案例，拆解分析其传动原理与装配工艺逻辑。需要注意的是，这类球窝结构的卡盘在日常维护时，需要定期拆开端盖清理球窝配合面的切屑与切削液残留，添加锂基润滑脂保证球面配合的灵活性，避免切屑进入配合面导致的卡爪卡滞、夹持精度下降问题，正常维护条件下，卡盘的夹持精度保持周期可以达到普通三爪卡盘的2倍以上，大幅减少生产过程中的卡盘校准停机时间。
