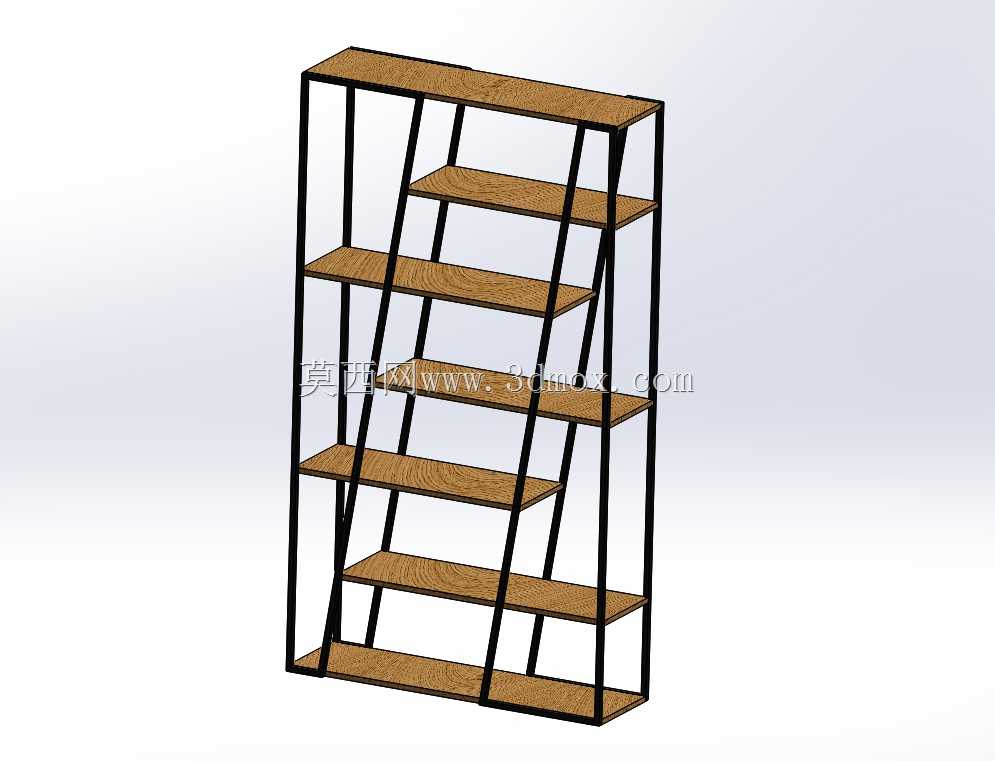

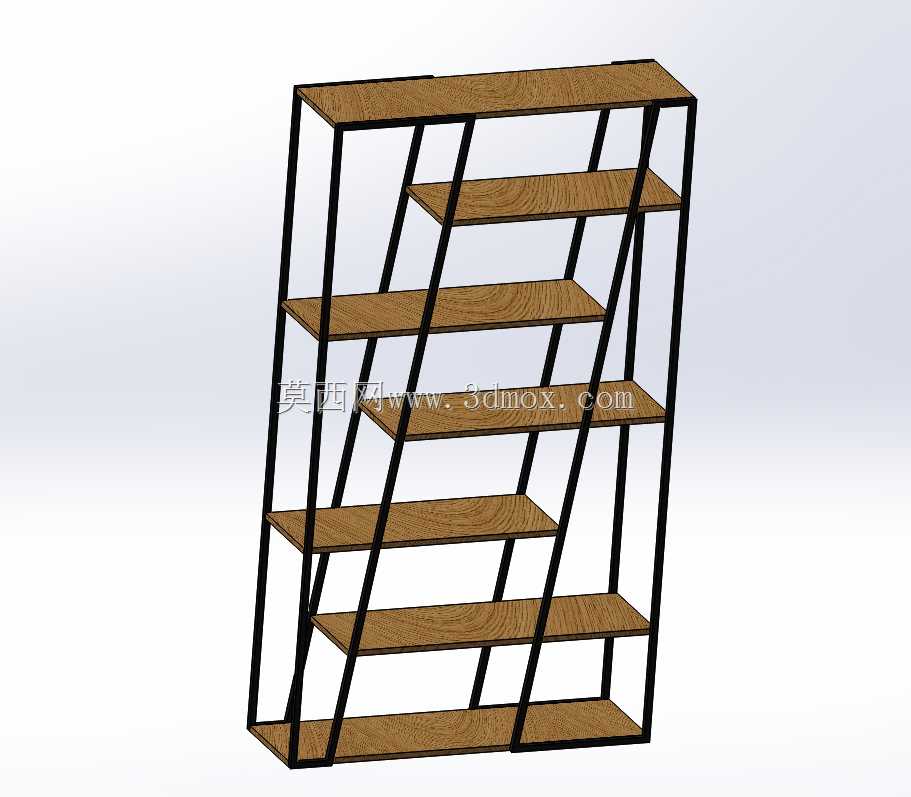

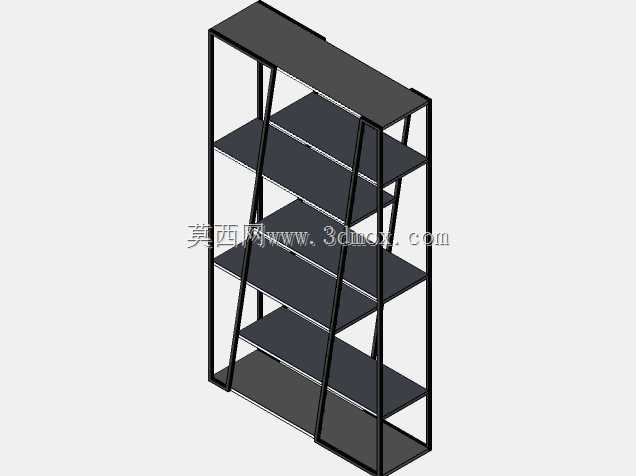

斜置式钢木结合多层置物搁架结构

　　这款斜置造型的钢木搁架，在常规置物收纳类产品的结构基础上做了视觉与受力的双重优化，日常应用场景覆盖小型文创门店的产品陈列、loft户型的入户玄关收纳、工作室工具与物料的分层摆放，也可作为商业空间的软装隔断置物结构使用，相比常规垂直方正的置物架，倾斜的外轮廓能在不额外占用地面投影面积的前提下，让每层搁板的取放视角更符合人体站立操作的视线高度，拿取中上层物品时无需刻意抬臂探身，适配多数成年人站立操作的舒适作业范围。

　　从结构受力逻辑来看，整体框架采用矩形金属管材弯折焊接成型，两侧的主支撑型材并非垂直设置，而是沿纵向保持统一倾斜角度，中间搭配多根同规格的斜向辅助撑杆，将七层木质搁板的载荷均匀分散到两侧主框架上，每块搁板的底部都与金属框架做了贴合式固定，避免搁板受载后出现滑移或翘曲。金属框架的焊接节点全部设置在搁板的支撑点位下方，焊后打磨平整的处理既保证了连接强度，也不会出现突出的焊瘤剐蹭放置物品或者磕碰使用者的问题。搁板采用实木纹理的板材裁切成型，每块搁板的宽度随框架的倾斜角度做了适配调整，保证每层搁板的有效置物深度保持一致，不会出现上层搁板过窄无法放置物品的问题，搁板边缘做了轻微的倒角处理，避免尖锐边角造成划伤。

　　设计阶段首先确定了整体的倾斜角度，经过反复校核，将框架与垂直面的夹角控制在12度左右，这个角度既能够形成明显的斜向视觉特征，又不会因为倾斜角度过大导致搁板上的物品出现滑落风险，放置常规的盒装物品、书籍、小型工具、装饰摆件时，依靠物品自身与木质搁板的摩擦力即可保持稳定，无需额外加装挡边。整体的安装边界经过测算，底部的支撑框架完全落地，四个底脚处于同一水平面，放置在平整地面时不会出现晃动，整体高度适配常规住宅与商业空间的层高，不会出现顶部顶到天花板的问题，横向宽度适合放置在墙面空白区域，不会占用过多的通行空间。

　　在实际使用场景中，这款搁架的分层间距经过了差异化设置，底部两层的间距稍大，可以放置高度较高的收纳盒、工具箱包类物品，中间几层的间距适中，适合放置常用的小件物品、装饰摆件，顶部的搁板靠近视线高度，适合放置展示类的产品或者装饰物件。金属框架的表面做了哑光黑色的喷涂处理，既能够起到防锈防腐蚀的作用，也能和木质搁板的暖色调形成视觉对比，适配工业风、简约风的空间装修风格。框架的管材壁厚经过选型验证，在满负载放置物品的情况下，主支撑型材的变形量控制在允许范围内，不会出现框架弯折失稳的问题，辅助斜撑的设置进一步提升了整体框架的抗侧倾能力，即使不小心碰撞到搁架侧面，也不会出现整体倾倒的风险。

　　从建模实现的角度来看，这款结构的建模逻辑清晰，首先绘制两侧主框架的倾斜轮廓草图，通过结构构件命令生成金属管材的基础框架，再添加中间的斜向支撑构件，对所有的相交节点做裁剪延伸处理后添加焊接特征，之后按照每层的支撑位置绘制搁板的草图，拉伸生成对应厚度的板材实体，最后对所有的边缘做倒角和圆角处理，还原实际生产中的工艺细节。建模过程中需要重点校核每块搁板与金属框架的配合间隙，保证搁板能够完全贴合在支撑点位上，避免出现安装时搁板无法放平的问题，同时要确认所有焊接节点的位置合理，符合实际焊接作业的操作空间，不会出现无法施焊的死角。
