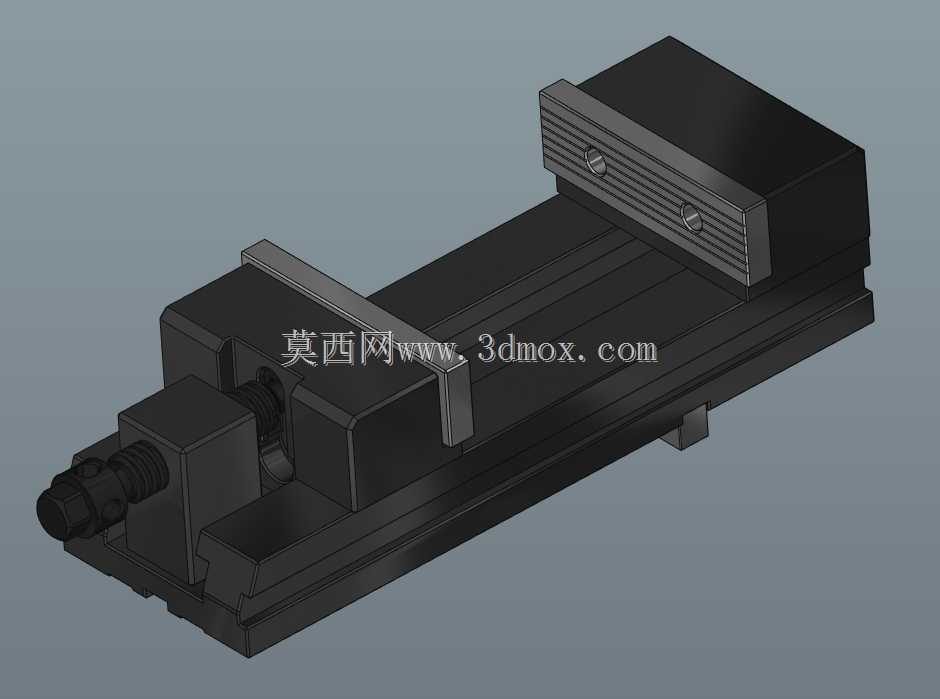

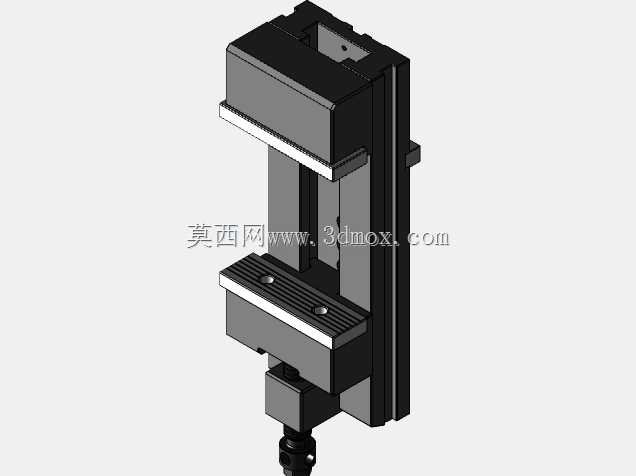

150mm行程机用Forza虎钳结构设计

　　在常规金属切削加工场景里，机用虎钳是铣、钻、磨工序中最常用的工件装夹载体，这款150mm规格的虎钳结构，针对中小尺寸零件的批量装夹需求做了针对性的结构优化，适配普通立式铣床、台式钻床、小型加工中心的工作台安装基准。从实际使用场景出发，车间日常加工的板类、方块类、小型轴类零件，都可以通过这款虎钳完成快速装夹，不需要针对每类零件设计专用夹具，能大幅降低单件小批量加工的工装准备时间。

　　从功能特性来看，这款虎钳采用丝杠副驱动活动钳身沿固定导轨做直线往复运动，钳口部位设计有可更换的齿面钳口板，装夹硬质金属工件时能提供足够的摩擦力，避免切削过程中工件出现滑移走位；固定钳身与底座采用一体化铸铁结构设计，导轨面经过磨削加工，保证活动钳身移动的直线度误差控制在合理范围内，装夹工件时不会出现钳口上翘的问题，保障装夹定位精度。丝杠尾部设计有方头结构，可以配合加力杆增大夹紧力矩，满足大切削量加工时的夹紧力需求，同时丝杠与活动钳身的连接部位采用间隙可调结构，长期使用出现磨损后可以通过调整螺母消除传动间隙，避免装夹时出现空行程。

　　设计思路上，这款虎钳优先考虑了车间使用的耐用性与维护便捷性，整体结构没有采用复杂的快换或者液压夹紧结构，全部采用纯机械传动，日常使用中不需要额外的动力源，也不存在液压元件泄漏、密封件老化的维护问题，适合加工车间多粉尘、多切削液的恶劣使用环境。钳身的排屑空间做了预留，切削过程中产生的铁屑可以顺着钳身两侧的斜面滑落，不会堆积在导轨缝隙里造成活动钳身卡滞，日常清理只需要用压缩空气吹扫即可完成维护。

　　外形尺寸与安装边界方面，这款虎钳钳口最大张开距离为150mm，钳口宽度匹配常规机用虎钳的通用尺寸，底座上的安装槽采用标准T型槽间距设计，可以直接适配大多数机床工作台的T型槽螺栓规格，不需要额外制作过渡安装板。固定钳身的高度经过优化，装夹工件时工件的加工面距离机床工作台的高度处于刀具的最佳切削行程区间，不需要额外垫高工件就能完成大多数常规深度的铣削、钻削加工，减少了加工前的辅助找正时间。活动钳身的导轨长度经过计算，在最大张开位置时，活动钳身与固定导轨的配合长度仍能保证足够的支撑刚度，不会出现悬臂过长导致的夹紧刚度下降问题，满行程装夹工件时也能承受较大的切削冲击力。

　　从实际选型适配角度看，这款虎钳的结构参数覆盖了绝大多数常规机械加工车间的中小零件装夹需求，既可以用于普通机床的手动装夹作业，也可以通过简单改造适配自动化生产线的气动、液压夹紧改造需求，固定钳身的基准面经过精加工，可以作为工件定位的统一基准，配合加工中心的坐标系找正，能快速完成工件的定位装夹，减少单件加工的辅助时间。钳口板的安装孔采用通用沉头孔设计，后续可以根据加工需求更换软钳口、V型钳口等特殊钳口，适配异形零件、轴类零件的装夹需求，拓展虎钳的使用范围。整体结构的壁厚经过刚度校核，在最大夹紧力作用下，钳身的变形量控制在微米级，不会因为夹紧变形影响工件的加工精度，适合对装夹精度有一定要求的精加工工序使用。
