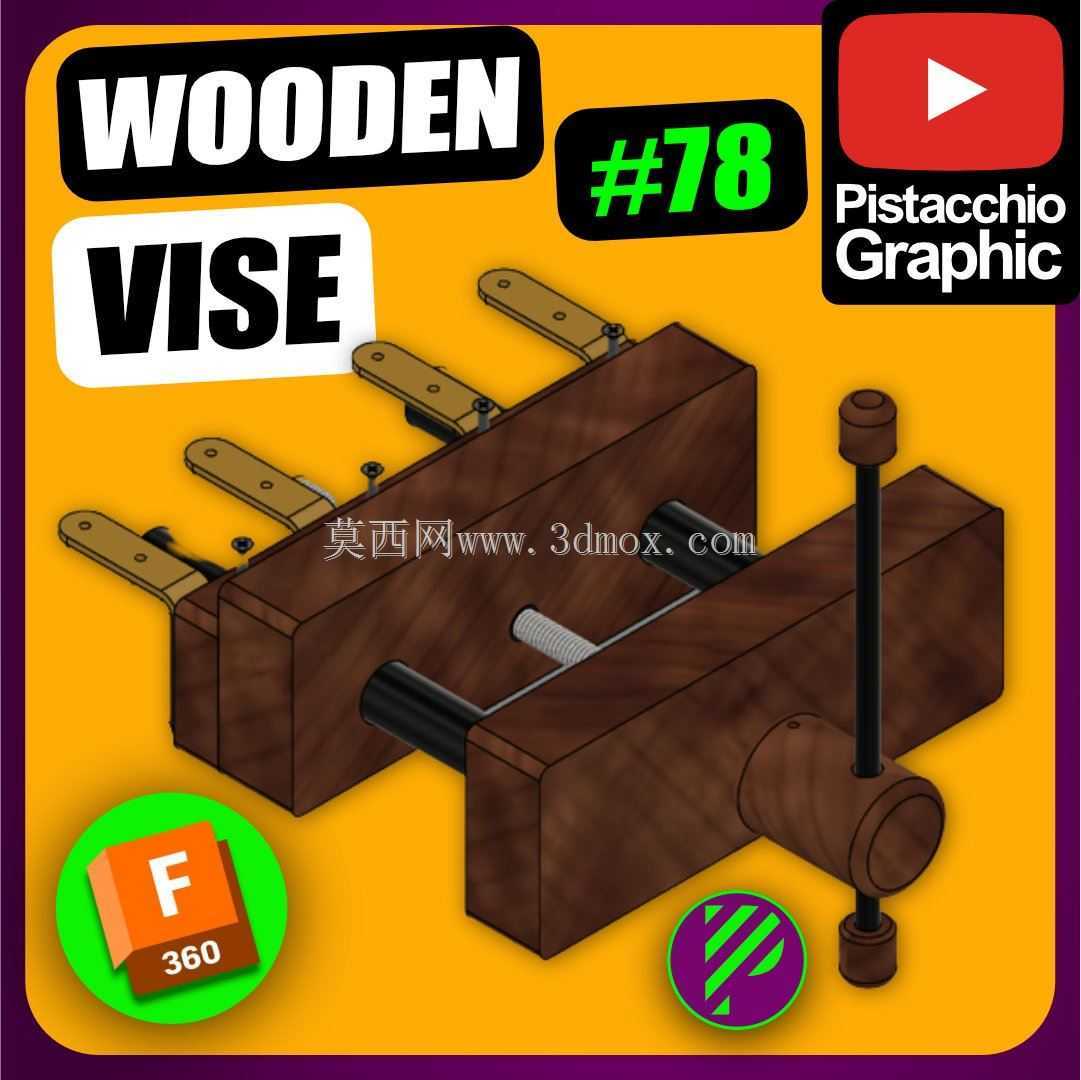

全木质结构手动夹持台钳设计方案

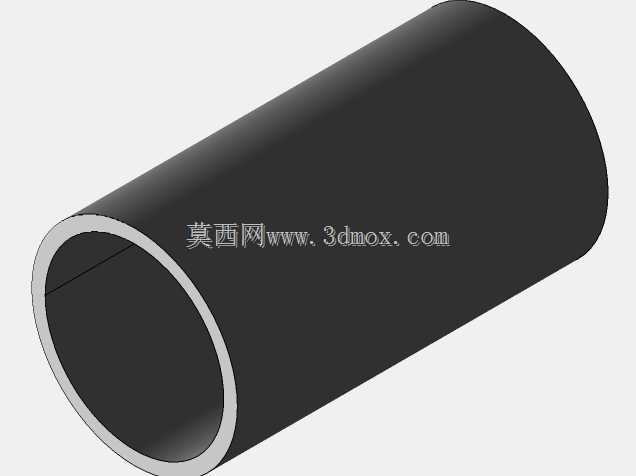

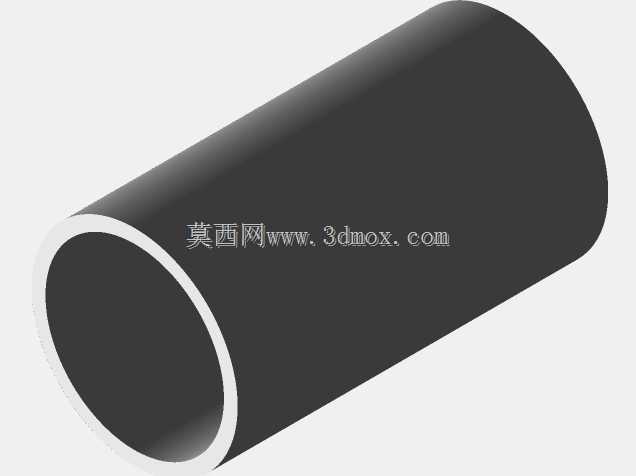

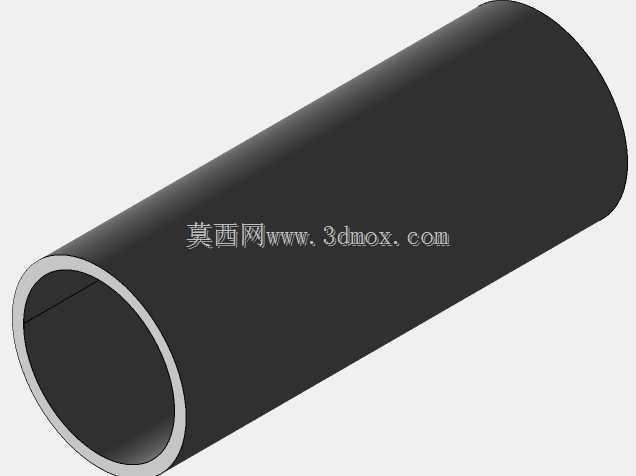

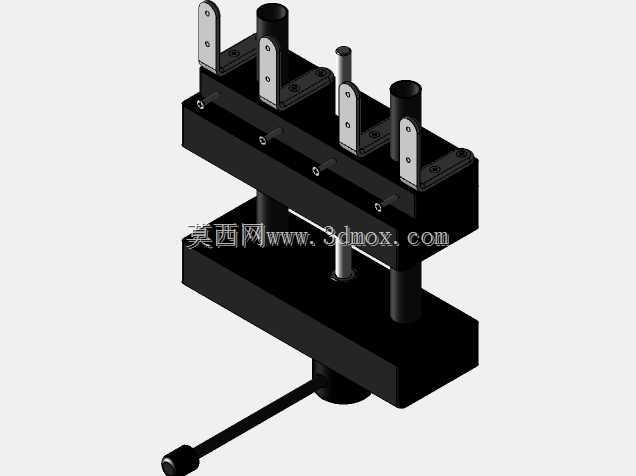

　　这款全木质手动台钳，主要面向木工手作、小型零件修配、教学实训场景设计，整体结构完全采用硬木材质加工，无需金属结构件即可实现稳定夹持功能，适配家庭工坊、校园创客空间、手工爱好者的日常轻载夹持需求，可完成木料打磨、小零件粘接、精细雕刻、线材规整等多类工序的工件固定作业。从功能特性来看，该台钳采用经典的丝杠进给结构，旋转侧方手轮即可带动活动钳身沿导向杆做直线往复运动，钳口开合行程可覆盖多数小型手工工件的夹持尺寸需求，钳口接触面做了防滑纹理处理，夹持木质、塑料、软金属类工件时不会出现打滑移位，同时不会在软质工件表面留下压痕，适配对表面质量要求较高的手工作业场景。导向部分采用双平行圆杆结构，两根导向杆平行度控制在0.1mm以内，

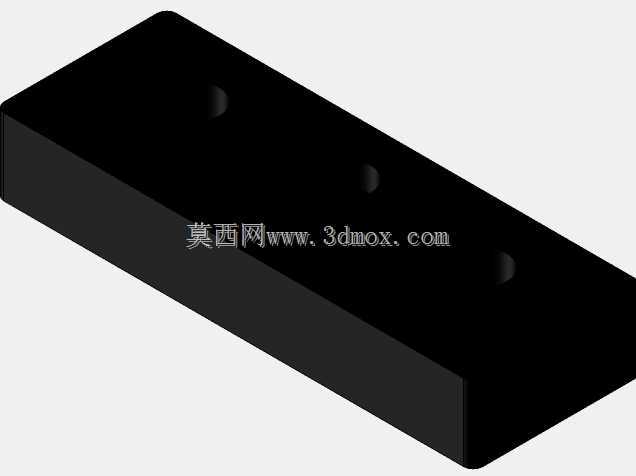

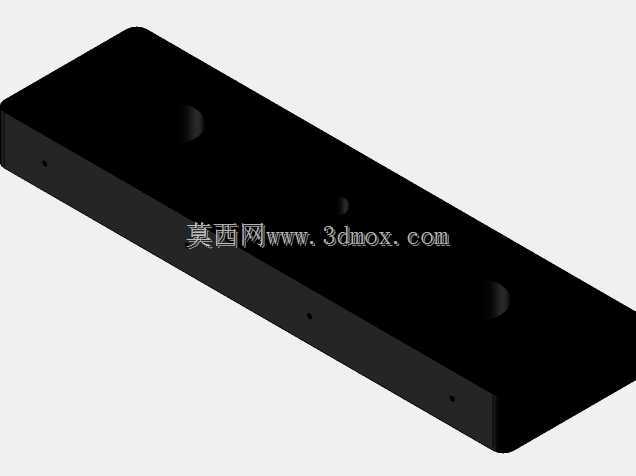

　　活动钳身移动过程中无卡滞、无偏摆，夹持工件时受力均匀，不会出现钳口歪斜导致的工件夹伤、夹持不稳问题。丝杠与活动钳身的连接采用嵌入式螺母结构，螺母预埋在活动钳身内部，与木质本体结合牢固，反复进给操作不会出现螺母松脱、滑牙问题，整体结构的耐用性可满足日常高频次手工使用需求。设计思路上，这款台钳完全围绕易加工、易装配的核心逻辑展开，所有零件均可通过常规木工加工设备完成制作，不需要复杂的金属切削工序，普通木工爱好者借助线锯、砂纸、台钻等基础工具即可完成全部零件的加工与整机组装，零件之间的配合公差预留了木质材料的湿胀干缩余量，在不同湿度环境下都能保证操作顺畅，不会因木材变形出现结构卡滞。固定钳身与底座采用一体化设计，底座预留了安装孔位，

　　可通过螺栓固定在木工工作台面上，安装边界适配多数常规家用工作台的台面厚度，安装后整体稳定性充足，夹持作业时不会出现台钳整体移位、晃动问题。外形尺寸方面，该台钳整体长度控制在300mm以内，宽度150mm左右，高度120mm上下，占用工作台面空间较小，闲置时可直接收纳在工具柜中，不会占用过多工坊储物空间。钳口最大开口距离可达120mm，可夹持的工件最大厚度覆盖多数手工制作场景的常见工件尺寸，钳口深度80mm，可满足一定纵深的工件夹持需求，针对长条形工件还可配合辅助支撑块完成跨距夹持。从实际使用角度出发，全木质结构的台钳相比金属台钳重量更轻，整体重量不到2kg，搬运、移位都十分方便，同时木质材料的阻尼特性更好，

　　夹持过程中不会产生金属碰撞的刺耳噪音，适合在家庭、教学等对噪音控制有要求的场景使用。结构上没有复杂的传动零件，日常维护仅需定期在导向杆、丝杠部位涂抹少量木蜡油做润滑保养即可，不需要复杂的拆解维护，使用门槛极低。针对不同的夹持需求，还可在钳口位置加装软木垫、橡胶垫等辅助配件，进一步拓展夹持适配范围，比如夹持漆面工件、电子元件等易损物件时，加装软垫即可避免工件表面损伤。导向杆与钳身的配合采用间隙配合设计，配合间隙控制在0.2mm左右，既保证活动钳身移动顺畅，又不会出现过大的旷量，夹持精度可满足手工制作的公差要求。丝杠的导程设计为10mm，手轮旋转一圈活动钳身进给10mm，进给速度适中，既可以快速开合调整钳口间距，也可以通过微调实现精准的夹持力控制，避免夹持力过大夹坏木质、塑料类软质工件。手轮采用偏心摇把设计，旋转操作时施力方便，不需要过大的握力即可输出足够的夹持力，即使是力量较小的使用者也能轻松操作。底座的安装孔位采用沉孔设计，固定螺栓安装后螺栓头不会突出底座表面，不会影响台钳放置的平整度，同时底座底部可粘贴防滑毛毡垫，在不做螺栓固定的场景下，也能依靠毛毡的摩擦力实现临时放置使用，适配临时作业、移动作业的使用需求。整体结构没有尖锐的棱角，所有外露边缘都做了R3以上的圆角处理，使用过程中不会划伤手部，安全性能适配教学场景下的学生操作需求。
