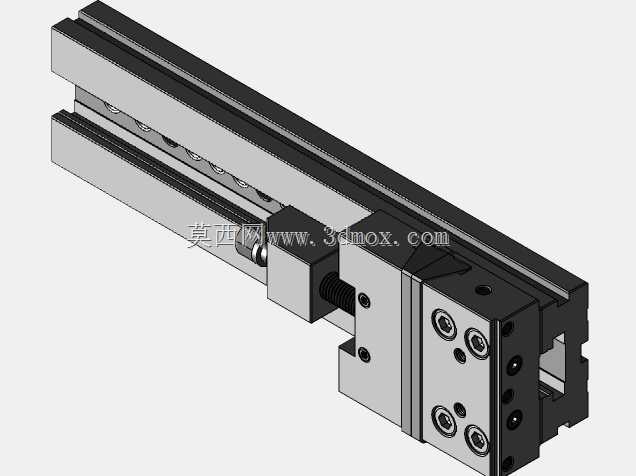

150mm钳口铣床用精密加工虎钳结构

　　这款精密虎钳的设计完全围绕铣床加工场景的刚性需求展开，总长度控制在521mm，钳口最大开口适配150mm宽度的工件夹持，整体采用长行程导轨式结构，区别于普通短座虎钳的悬臂受力缺陷，活动钳身全程依托底部双平行导轨做直线位移，全程无偏摆翘曲风险，在大切削量铣削、侧面重切削工况下，能始终保持钳口对工件的恒定夹持力，避免普通虎钳在长工件装夹时出现的夹持端翘动、加工面振纹问题。从结构设计逻辑来看，固定钳身与导轨基座采用一体化加工成型，消除了拼接结构带来的装配累积误差，活动钳身的驱动丝杠采用隐藏式内藏布局，丝杠副完全容纳在导轨基座的内腔中，加工过程中产生的铁屑、切削液不会直接飞溅到丝杠螺纹表面，大幅降低了丝杠磨损卡滞的概率，

　　日常维护仅需定期向注油孔注入润滑脂即可，无需频繁拆解清理丝杠积屑。钳口安装面采用多螺钉锁紧的定位结构，可根据加工需求更换软钳口、硬钳口或者V型钳口，适配异形工件、轴类零件、方形毛坯的不同装夹需求，钳身侧面预留了标准T型槽安装位，可直接通过T型螺栓固定在铣床工作台上，安装基准面经过精磨处理，平面度控制在0.02mm以内，安装后无需反复打表找正即可保证钳口与机床X轴的平行度，大幅缩短工装准备时间。在实际加工场景中，这类长行程精密虎钳多用于立式铣床、数控加工中心上的长条类零件加工，比如模具滑块、导轨压块、长条型工装零件的半精与精加工工序，相比普通机用虎钳，它的导轨长度更长，活动钳身的支撑跨距更大，当工件伸出钳口长度较短时，

　　甚至可以无需额外架设尾座支撑，直接完成侧面、顶面的多工序铣削加工。设计过程中针对夹持力的传递做了优化，丝杠推力直接作用在活动钳身的中心位置，避免偏载推力导致的活动钳身卡滞，钳身的受力部位做了加厚处理，在最大夹持力状态下，钳身变形量控制在微米级，不会因为夹持变形导致工件装夹定位偏差。安装边界方面，虎钳底部的安装槽间距适配大多数铣床工作台的T型槽标准间距，整体高度经过优化，既保证了足够的结构刚性，又不会因为钳身过高导致刀具悬伸量过大，在加工高度100mm以内的工件时，刀具悬伸长度可控制在合理范围内，有效降低切削振颤。钳身的排屑设计也做了针对性处理，导轨面两侧设计有倾斜的排屑斜面，落在导轨面上的铁屑会随着切削液的冲刷自然滑落，

　　不会堆积在导轨配合面之间划伤导轨精度，活动钳身两端设置有防尘刮屑板，往复移动时可自动刮除导轨表面附着的细小铁屑，长期使用仍能保持导轨的配合精度。针对精加工场景的需求，钳口的夹持面做了细密的齿纹处理，粗加工时可提供足够的咬合力防止工件移位，精加工时更换光面软钳口即可避免夹伤工件已加工表面，丝杠末端配备了锁紧机构，夹持工件到位后可锁定丝杠位置，即便加工过程中产生断续切削冲击，也不会出现钳口松动退夹的问题。
