适配Airsoft V3齿轮箱的转换套件结构参考

　　在休闲运动射击装备的改装与定制领域，齿轮箱作为电动发射装置的核心动力传动单元，其结构适配性直接决定了整套装备的运行稳定性与改装拓展空间。本次梳理的V3齿轮箱转换套件参考结构，主要面向现有发射器的动力舱改装场景，解决不同规格外壳与标准V3齿轮箱的安装匹配问题，覆盖从握把适配到动力输出轴对位的全链路安装需求。

　　从实际应用场景来看，这类转换套件多用于老旧型号发射器的动力升级、个性化外壳改装时的动力舱适配，当玩家更换非原厂规格的一体式机匣、改装紧凑型握把结构时，标准V3齿轮箱往往会出现安装孔位错位、扳机连杆行程不匹配、电机对接间隙超差等问题，这套参考结构就是针对这类现场改装中高频出现的适配痛点，整合了多轮实际改装中的验证数据搭建而成。

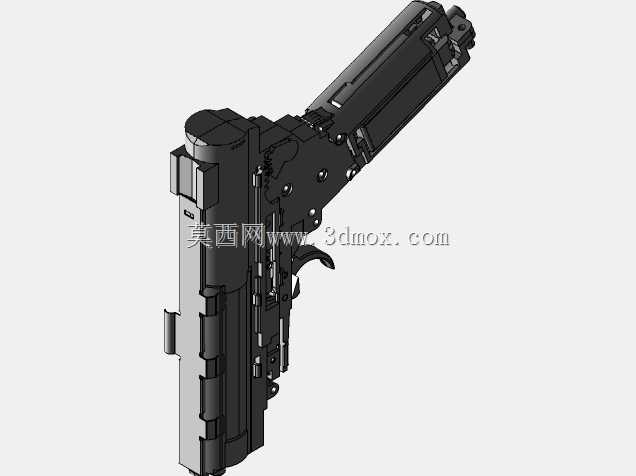

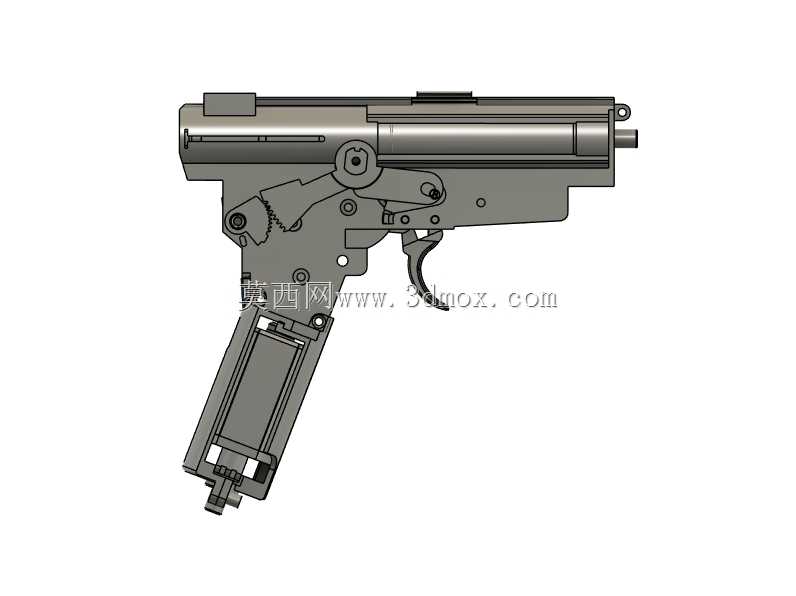

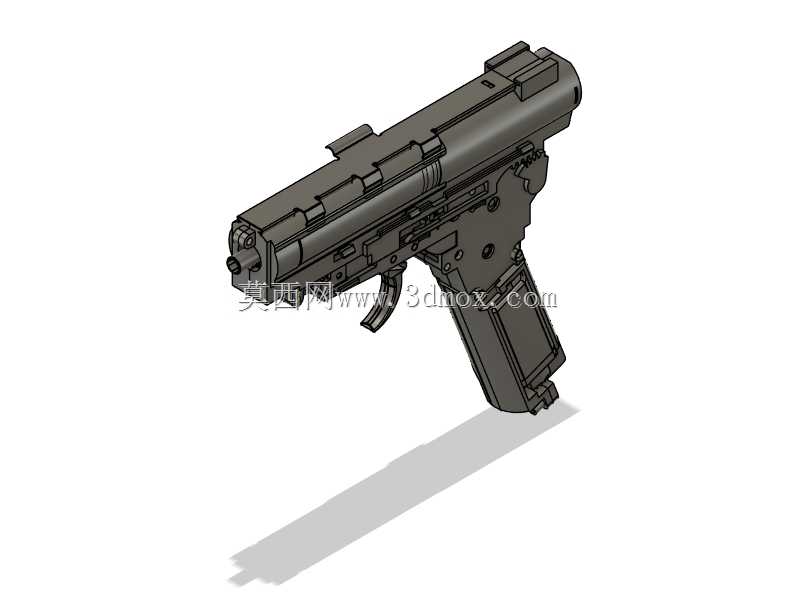

　　功能特性层面，整套参考结构完整还原了V3齿轮箱在转换套件内的定位逻辑：齿轮箱主体通过三处定位凸台与套件内壁的限位槽配合，限制其在击发过程中的前后窜动与周向转动，避免齿轮啮合间隙因震动出现变化；扳机联动区域预留了可调式行程槽，可适配不同弧度的改装扳机组件，无需额外打磨即可实现扳机行程的微调；电机对接端设计了偏心调节环结构，能够补偿不同规格握把电机安装位的同轴度误差，保证电机齿轮与伞齿的啮合间隙处于0.1-0.15mm的合理区间，降低高速运转下的齿轮磨损与异响。

　　设计思路上，这套结构没有追求极致的轻量化，而是优先保证安装边界的通用性与结构强度，所有受力部位的壁厚均设置为2.5mm以上，对应实际加工中可选用ABS注塑或者6061铝合金铣削两种工艺，不需要额外添加加强筋即可承受1.4J以下动能级别的击发冲击力。在齿轮箱的容纳腔设计上，内壁与齿轮箱外壳之间预留了0.2mm的均匀间隙，既可以容纳安装时的公差累积，也能为后期加装阻尼减震泡棉留出空间，进一步降低击发时的齿轮箱共振传导。

　　外形尺寸与安装边界方面，整套转换套件的外轮廓完全匹配对应型号发射器的机匣内部安装空间，总长度控制在182mm，握把衔接处的宽度为32mm，与标准M4规格握把的安装孔位完全对齐，不需要对原厂机匣进行切割打磨即可完成装配。齿轮箱输出端的推嘴导向孔中心高度与机匣内管座的中心高度偏差控制在0.05mm以内，保证推嘴运动过程中与内管进料口的同轴度，避免出现供弹卡顿、气密不足的问题。快慢机切换对应的拨杆行程槽长度设置为12mm，覆盖单发、连发、保险三个档位的切换行程，拨杆与槽壁之间预留0.1mm的间隙，避免低温环境下材料收缩导致的档位切换卡滞。

　　从结构细节来看，套件上的齿轮箱固定孔位采用了沉头设计，螺丝安装后端面与套件外表面齐平，不会出现凸起干涉机匣安装的问题；走线槽的深度设置为3mm，可以容纳18AWG规格的硅胶线，避免走线被齿轮箱挤压出现绝缘层破损的风险；尾顶定位处设计了可拆卸的调节挡块，可适配不同长度的不等距弹簧，满足不同动力输出的改装需求，更换弹簧时不需要完全拆解齿轮箱即可完成操作。

　　在实际建模过程中，所有配合面的公差均按照非金属注塑件的通用公差标准设置，定位特征的公差带控制在±0.08mm，非配合面的公差带放宽至±0.2mm，既保证装配精度，也降低实际加工的难度。整套结构没有设置多余的装饰性特征，所有结构均服务于安装适配与功能实现，对于从事发射器改装、配件设计的结构工程师来说，可以直接在此参考结构的基础上调整局部尺寸，快速适配不同规格的机匣与改装需求，减少从零开始建模的重复工作量，也能规避很多实际装配中容易出现的干涉、公差匹配问题。
