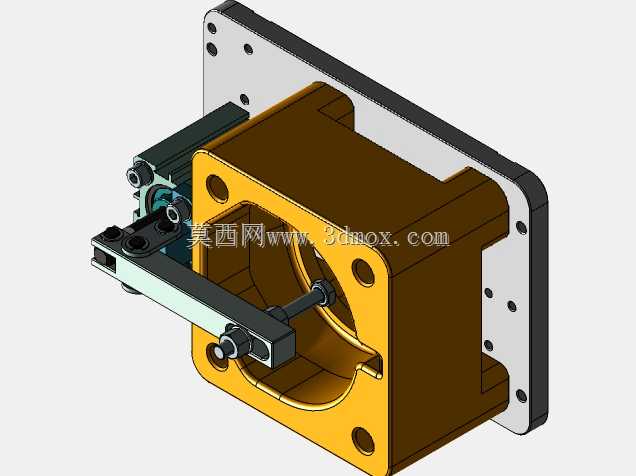

JGL-25杠杆式气动压紧气缸结构

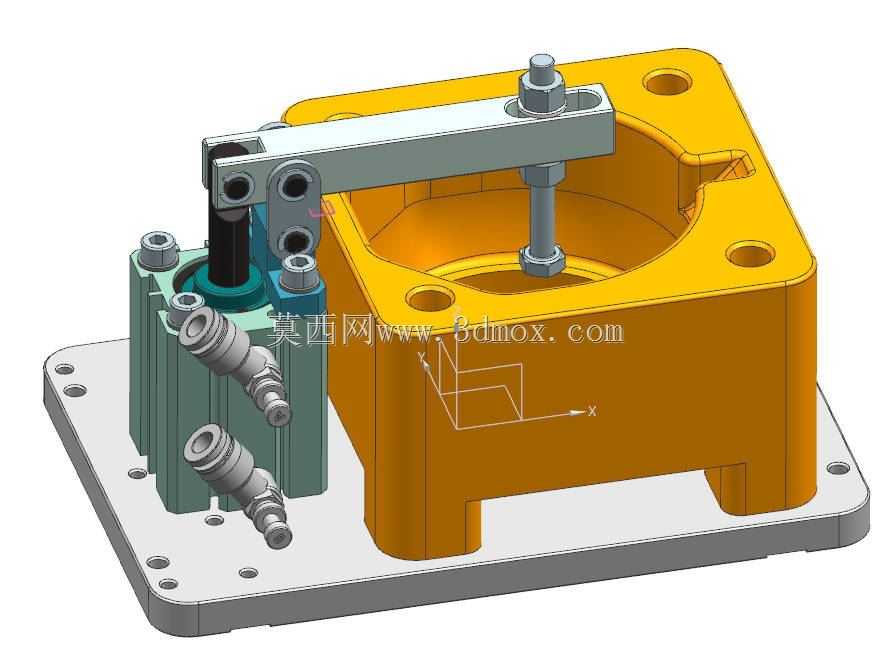

　　这款杠杆式气动压紧执行元件，常被集成在各类机加工工装、装配治具、自动化生产线定位工位中，针对需要快速压紧、可靠夹持的工件加工场景设计，尤其适配小型零件铣削、钻孔、装配工序的工件固定需求，相比传统手动压板，能大幅缩短工件装夹的辅助时间，配合气动控制系统可实现整线装夹动作的自动化联动，在3C零件加工、小型五金件冲压后序加工、汽配小零件铣面钻孔工位的应用十分普遍。从结构设计来看，该气缸采用杠杆扩力的结构原理，压缩空气通入缸体后驱动活塞做垂直方向的直线运动，通过铰接的杠杆臂将活塞的输出力放大后传递到压头端，压头采用可调节螺栓结构，能够根据被压紧工件的实际高度调整压合行程，适配不同厚度工件的压紧需求，

　　避免因工件尺寸公差导致的压不紧或者过压损伤工件表面的问题。缸体部分采用方形安装基座设计，基座上预留了多个贯通安装孔，可直接通过内六角螺栓固定在工装基板或者机床工作台上，安装时不需要额外设计转接法兰，降低了工装设计的复杂度，也减少了安装累积误差对压紧精度的影响。气路接口采用标准快插式接头适配结构，两个侧置的气口分别对应气缸的伸出与缩回动作，现场装配时直接接入对应规格的气动软管即可完成气路连接，不需要额外加工接头螺纹，适配工厂常规的气动管路配置。杠杆臂的铰接位置采用耐磨衬套结构，长期往复摆动过程中能降低铰接部位的磨损量，延长元件的使用寿命，避免因铰接间隙过大导致压头位置偏移，影响压紧定位的可靠性。压头端部采用平面接触设计，

　　压紧时与工件表面的接触面积充足，不会在工件表面留下明显压痕，针对表面质量要求高的工件，也可在压头端面加装聚氨酯压块进一步防护工件表面。从安装边界来看，该气缸整体安装 footprint 紧凑，基座的安装孔位间距符合小型工装的常用布局规格，杠杆臂的摆动行程经过合理限位，压紧状态下杠杆臂不会超出基座的侧边轮廓太多，不会和周边的刀具、送料机构产生运动干涉，在排布多工位压紧工装时，能够缩小相邻工位的间距，提升工装基板的空间利用率。缸体的气动腔道采用集成式设计，没有外露的气路管路，避免加工过程中切削液、铁屑进入气路造成密封件损坏或者气路堵塞，适配机加工现场多切削液、多金属碎屑的恶劣工作环境。在实际选型应用时，

　　需要根据被压紧工件所需的压紧力匹配对应的供气压力，该款气缸在常规0.5MPa供气压力下，压头端的输出压紧力能够满足大多数小型有色金属零件、塑料件、冲压件的装夹需求，若需要更大压紧力可适当提升供气压力，但不建议超过元件额定的最高供气压力，避免内部密封件过早老化失效。设计集成该元件的工装时，需要注意预留杠杆臂抬起时的安全空间，保证工件上下料过程中不会和抬起的压头产生碰撞，同时气路连接时要在供气回路加装节流阀，调整气缸伸出和缩回的运动速度，避免杠杆臂动作过快产生冲击，导致工件移位或者元件自身受冲击损坏。日常维护过程中，只需要定期检查铰接部位的润滑情况、气路接头的密封性，以及压头调节螺栓的锁紧状态，即可保证长期稳定运行，相比液压压紧元件，不需要配套复杂的液压站系统，也不存在液压油泄漏污染工件的问题，更适合对清洁度有要求的装配、加工场景。
