带内部联动结构的三阶益智魔方结构

　　这款三阶魔方结构的设计，最初是为了验证多块体拼接类益智产品的内部联动可靠性，在玩具结构研发、教具结构演示领域都有对应的应用场景，不少机械原理科普场景也会采用这类拆解式结构来展示空间联动的逻辑。从实际用途来看，该结构既可以作为益智玩具的结构验证原型，也能作为空间机构教学的演示教具，帮助学习者理解多自由度拼接构件的运动约束关系，部分文创产品的结构设计也会参考这类嵌套联动的逻辑做衍生设计。

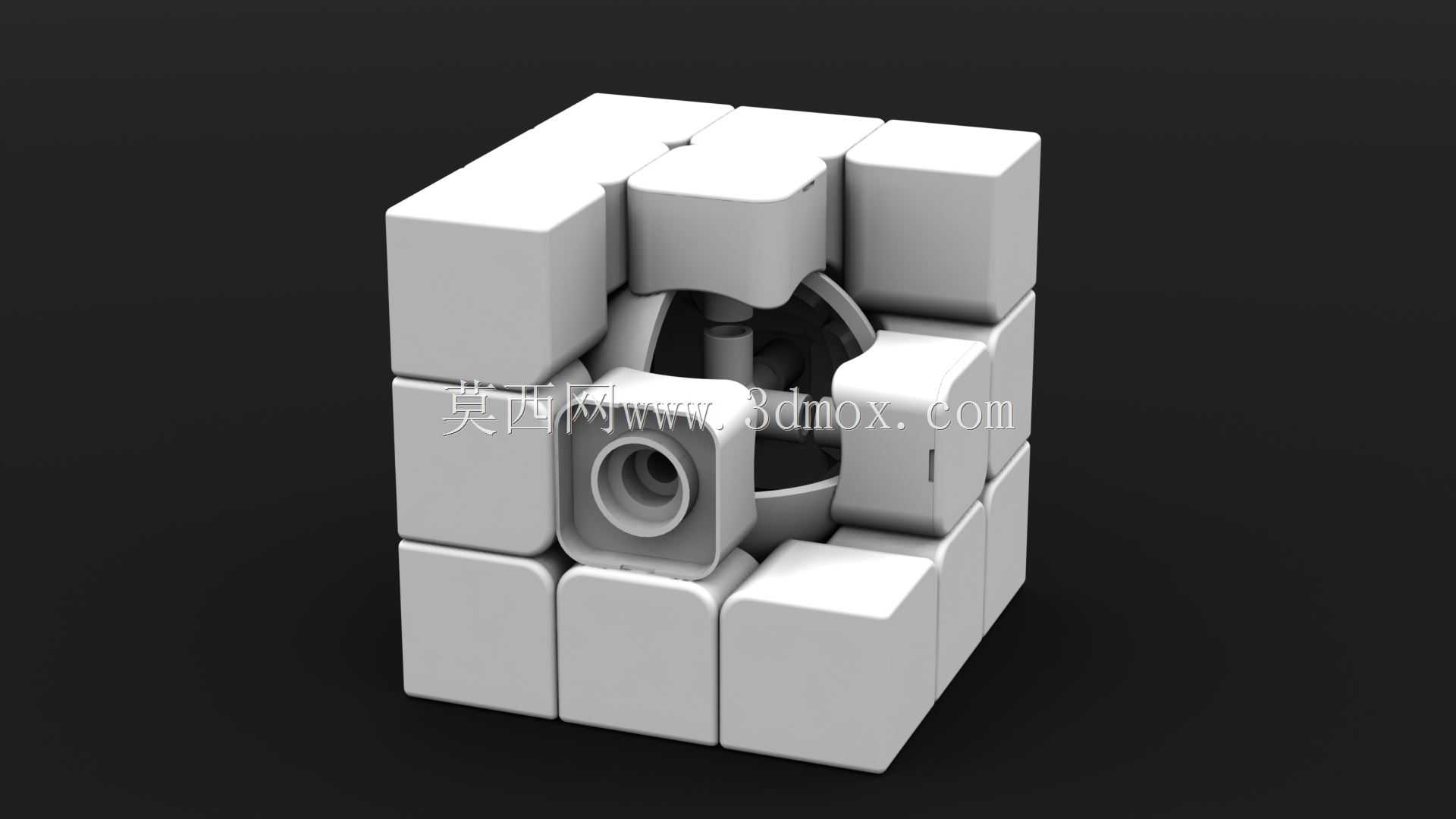

　　从功能特性上看，该结构完全还原三阶魔方的分层转动逻辑，每一层的块体都能围绕中心轴做90度的定轴转动，相邻层转动时不会出现块体干涉，块体之间的卡扣间隙经过反复调整，既保证转动时的顺滑度，也避免块体在转动过程中松脱。和普通外观类魔方模型不同，这个结构完整还原了内部的中心支撑球结构，所有外部块体都通过卡扣结构与中心支撑组件连接，每个角块、棱块的定位卡槽都做了圆角过渡，减少转动过程中的摩擦阻力，块体之间的配合面预留了合理的装配间隙，适配实际生产中的注塑件公差范围，不需要额外做后期修配就能完成装配。

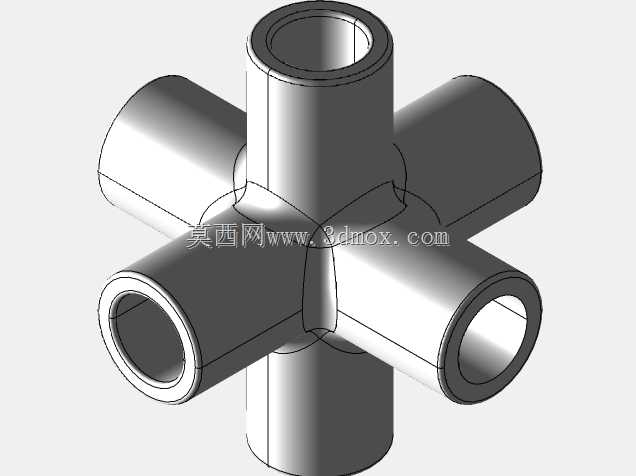

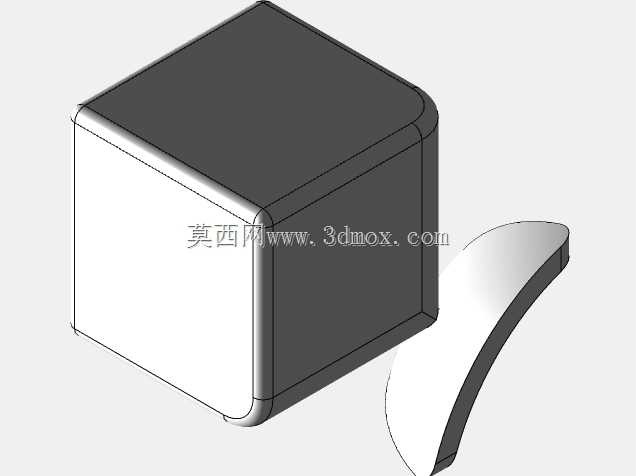

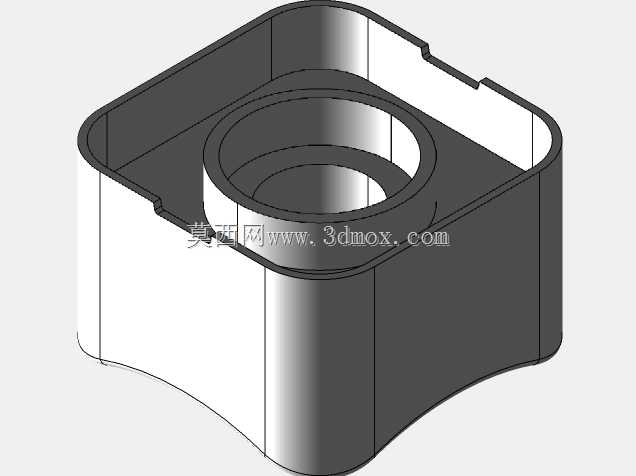

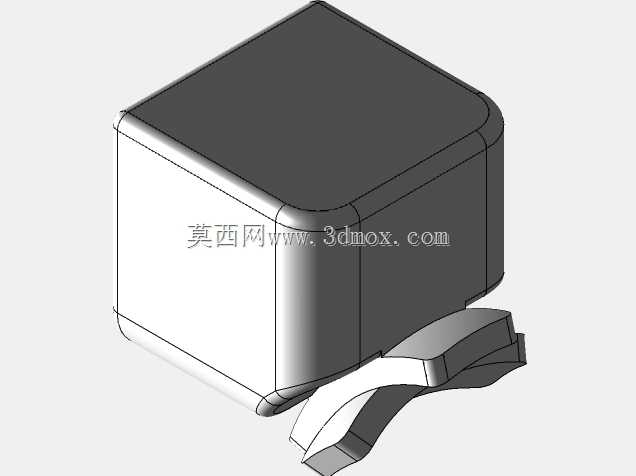

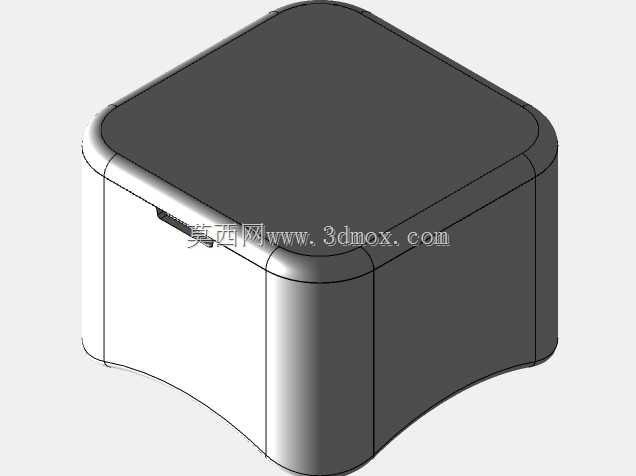

　　设计思路上，没有采用传统魔方的中心轴螺丝固定结构，而是改用一体化的中心球支撑结构，将六个方向的中心块定位座直接集成在中心球体上，减少了单独零件的数量，降低装配复杂度。外部的26个块体全部采用等尺寸的立方体基础外形，在靠近中心的一侧做适配卡扣的弧形切边，让块体在转动时能沿着中心球的曲面滑动，不会出现卡滞。每个块体的壁厚都做了均匀化处理，避免注塑生产时出现缩痕，卡扣位置的厚度做了加强处理，承受反复转动的冲击力时不会出现断裂。块体之间的分模线全部设置在非外观面，保证外表面的完整性，外观面的边角做了R2的圆角处理，既符合手持使用的触感要求，也能避免锐角磕碰造成的损坏。

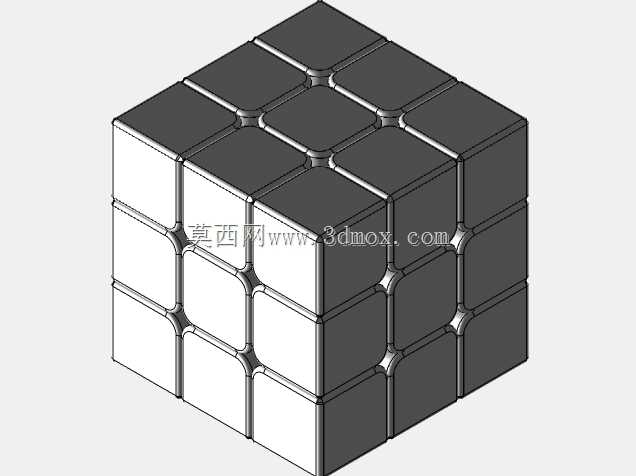

　　外形尺寸与安装边界方面，该魔方整体为标准57mm边长的正立方体结构，符合主流三阶魔方的手持尺寸规范，转动时所有块体的运动轨迹都不会超出正立方体的外接圆柱范围，不需要额外预留外部运动空间。内部中心支撑球的直径为22mm，给内部的联动卡扣预留了足够的运动空间，每个块体的卡扣插入深度为4mm，保证连接可靠性的同时不会占用过多内部空间。装配时不需要额外的紧固件，所有块体通过卡扣结构直接卡入中心支撑组件即可完成组装，装配完成后整体结构的同轴度误差控制在0.1mm以内，转动时的偏心量极小，不会出现转动卡顿的问题。块体之间的配合间隙统一设置为0.15mm，既满足注塑件的公差要求，也不会因为间隙过大出现转动时的松垮感。在结构验证过程中，针对每个转动副的摩擦面都做了平整度优化，将摩擦阻力控制在合理区间，模拟实际使用场景下的万次转动测试后，结构不会出现明显的磨损松旷，卡扣的连接力依然能满足使用要求，不会出现块体脱落的情况。
