GOST标准250Nm刚性法兰联轴器结构设计

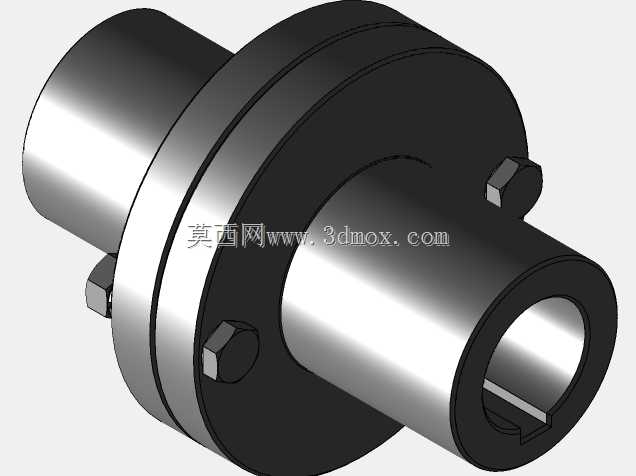

　　在常规工业传动系统的轴系对接场景中，刚性法兰联轴器是应用极为广泛的轴间联接部件，这类构件依靠法兰结合面的刚性接触与紧固件的预紧力实现扭矩传递，不存在弹性缓冲元件，因此对安装对中精度有明确要求，多用于载荷平稳、无显著冲击振动、两轴对中工况良好的传动链路中。这款公称扭矩250Nm、适配轴径40mm的刚性法兰联轴器，完全遵循GOST 20761-96标准进行结构设计，从工程应用角度出发，其核心作用是实现两根同轴线布置传动轴的刚性固连，在传递额定扭矩的同时，保证两轴的回转同步性，不会出现相对角位移、径向位移或轴向窜动，因此在机床主轴传动、泵组直连传动、输送机驱动端联接等对传动同步精度要求较高的场景中十分适用。

　　从结构设计思路来看，该联轴器采用分体式双法兰结构，两个法兰盘分别通过键连接与两侧轴端实现周向固定，依靠轴肩与轴端挡圈实现轴向定位，法兰盘的结合面加工有定位止口，安装时止口的凸台与凹槽相互嵌合，能够快速实现两轴的初步对中，降低现场安装的找正难度。法兰盘沿圆周方向均匀布置螺栓过孔，采用铰制孔螺栓进行联接，螺栓杆部与孔壁采用过渡配合，依靠螺栓的剪切与挤压作用传递扭矩，相比普通受拉螺栓，这种联接方式的承载能力更强，传动刚性更好，能够避免交变载荷下螺栓松动导致的传动精度下降问题。法兰盘的轮毂部分根据适配的40mm轴径设计内孔，键槽尺寸遵循对应轴径的标准键槽规格，保证与通用轴件的互换性，轮毂长度经过扭矩校核，能够提供足够的配合面长度，避免键连接出现压溃失效。

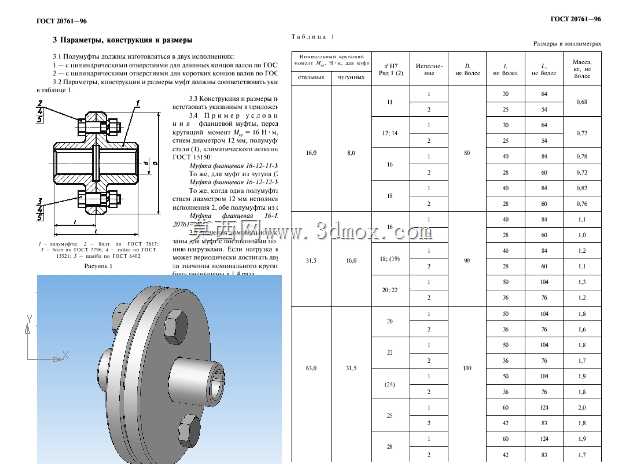

　　从外形尺寸与安装边界来看，该联轴器的法兰外径、螺栓分布圆直径、螺栓规格数量、轮毂长度、止口配合尺寸均严格遵循GOST 20761-96标准中对应250Nm扭矩等级的参数要求，安装时需要保证两轴的径向偏移量控制在标准允许的极小范围内，两轴的角向偏差也需严格控制，否则运行过程中会在轴端产生附加弯矩，加剧轴承、密封件的磨损，严重时甚至会导致轴系疲劳断裂。设计过程中对法兰盘的厚度进行了刚度校核，保证在额定扭矩下法兰结合面不会出现翘曲变形，确保结合面的接触压力均匀分布，避免局部应力集中导致的联接失效。螺栓的预紧力矩也有明确的工程要求，需按照对角线顺序分次拧紧，保证每个螺栓的预紧力一致，避免法兰盘偏斜。

　　在实际工程选型应用中，这类刚性法兰联轴器不适合用于存在频繁正反转、冲击载荷较大、两轴安装对中难度较高的场景，其无补偿位移的特性决定了它的适用边界，选型时需要根据实际传递的最大扭矩、轴径尺寸、转速范围进行匹配，250Nm的公称扭矩能够覆盖多数中小功率传动场景的需求，40mm的适配轴径也与常规CA6140等普通机床的主轴传动端、中小型离心泵的轴端尺寸相匹配。三维建模过程中，对法兰的倒角、圆角、退刀槽等工艺结构都做了完整还原，所有配合尺寸都标注了对应的公差要求，能够直接用于工程出图、加工制造参考，也可用于设备装配时的干涉检查、运动仿真验证，帮助设计人员在虚拟装配阶段提前排查安装空间不足、部件干涉等问题，减少现场安装调试的返工量。
