两吨级壁挂斜撑式起重悬臂结构设计

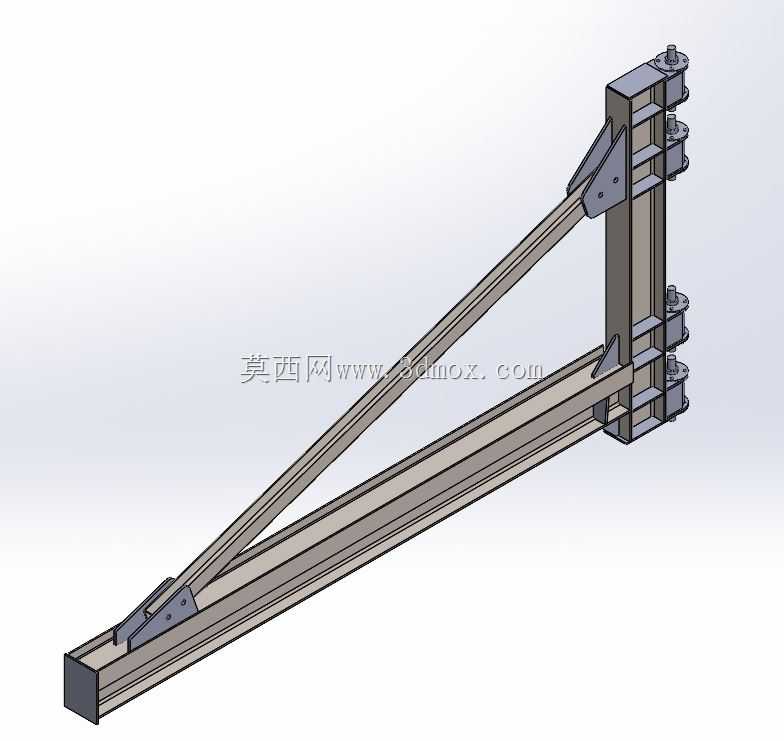

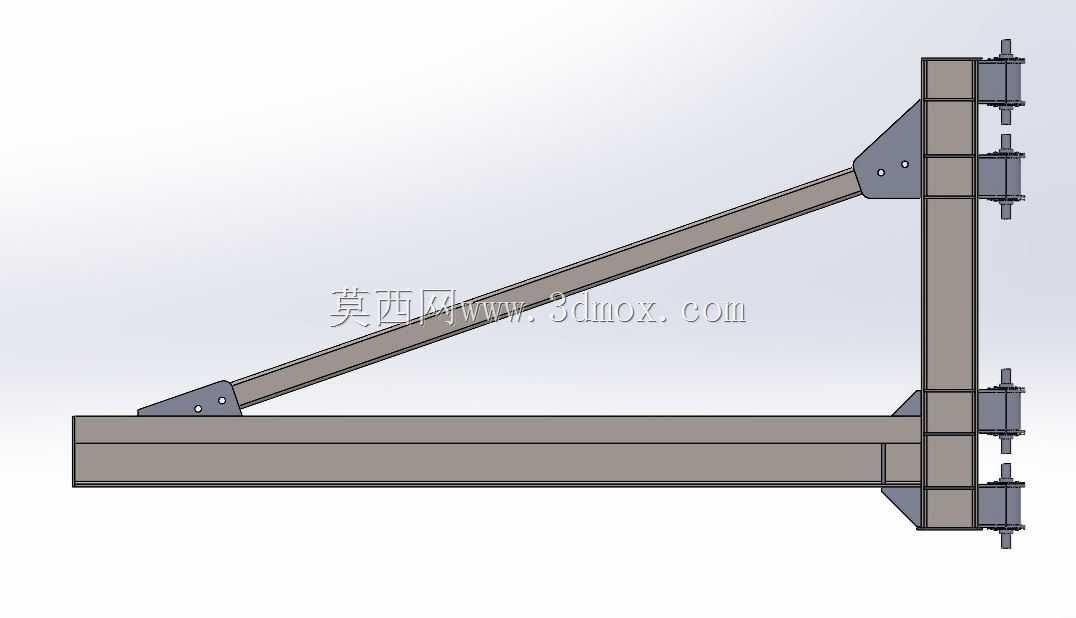

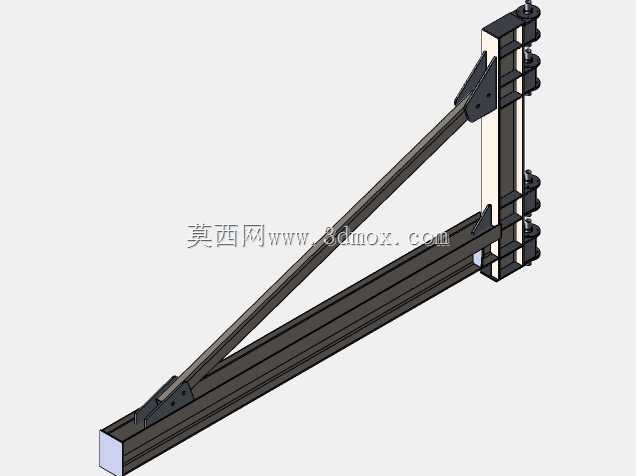

　　这类壁挂式斜撑悬臂起重结构，主要适配车间内部固定工位的重型物料吊装转运场景，常见于机加工工位的工件上下料、重型工装夹具的移位、仓储区域重型货件的定点装卸，相比落地式悬臂吊，它不需要占用地面安装空间，完全依托厂房的承重立柱、混凝土承重墙完成固定，对于车间内部通道狭窄、地面设备排布密集的生产场景适配性极强，额定承载两吨的载荷设定，刚好覆盖绝大多数中小型机加工件、组装部件的吊装重量需求，避免大吨位起重设备的能力冗余带来的成本浪费。从结构设计逻辑来看，整体采用立柱加斜撑加水平主梁的三角稳定构型，垂直段的立柱通过多组抱箍或者膨胀螺栓组件与建筑承重结构连接，上下分布的多组固定座可以将吊装作业产生的弯矩、剪切力均匀分散到建筑承力面上，

　　避免局部应力集中导致的固定失效；斜向支撑构件连接垂直立柱上部与水平主梁的中段位置，刚好抵消水平主梁受载后产生的下挠变形，相比无斜撑的纯悬臂结构，同截面规格的主梁搭配斜撑后，承载能力可以提升40%以上，同时能将主梁端部的下挠量控制在国标允许的范围之内，避免吊载运行过程中出现溜滑、定位不准的问题。水平主梁采用箱型截面的型钢焊接成型，内部根据受力分布在吊点行走区域加设了加强筋板，主梁的端部设置了限位挡块，防止电动葫芦行走超程脱轨，主梁与垂直立柱的连接位置采用铰接加定位销的组合结构，既可以保证连接强度，也能在安装过程中微调主梁的水平度，抵消建筑墙面的安装误差。安装边界方面，垂直立柱的固定位置需要确认建筑结构的承重能力满足两吨吊载的载荷要求，

　　固定点的垂直排布间距要根据墙体或者立柱的截面尺寸调整，保证每个固定点的受力不超过建筑结构的许用载荷；水平主梁的伸出长度需要匹配工位的覆盖范围，作业半径内不能有固定的设备、管线遮挡，预留出吊具升降、工件回转的安全空间，斜撑构件的安装角度控制在35度到45度之间，这个角度区间下斜撑的受力状态最优，既能有效分担主梁的弯矩，也不会因为斜撑过长导致结构自重过大。实际使用过程中，这类悬臂结构搭配环链电动葫芦完成起升动作，吊点可以沿着水平主梁全程行走，配合悬臂的小范围回转能力，可以覆盖固定点前方扇形区域内的所有作业点位，相比桥式起重机，它的作业响应速度更快，不需要跨车间的轨道铺设，针对单工位的高频次吊装作业效率更高，

　　日常维护只需要定期检查固定螺栓的预紧力、斜撑连接节点的焊缝状态、主梁的变形量即可，维护成本远低于大型起重设备。设计过程中需要重点核算几个关键受力点：首先是垂直立柱与建筑结构连接的各组固定座的抗拔、抗剪切强度，要按照1.25倍的额定载荷加动载系数计算受力，保证固定结构有足够的安全余量；其次是斜撑与主梁、立柱连接的节点板强度，节点位置是应力集中的高发区域，需要通过有限元分析校核应力分布，对应力过高的位置加设补强板；另外主梁的下挠量需要严格控制，在额定载荷下主梁端部的静挠度不能超过主梁长度的1/500，避免吊载后主梁变形过大影响电动葫芦的正常行走，同时要保证空载状态下主梁有轻微的上拱量，抵消长期受载产生的塑性变形。结构的所有焊接位置都需要按照二级焊缝标准施工，焊后进行应力退火处理，避免焊接残余应力导致的结构变形，外露的金属表面做喷砂除锈后喷涂防锈漆加面漆，适应车间内部多油污、多粉尘的作业环境，延长结构的使用寿命。
