卡车外壳用玻璃钢增强紧固连接件

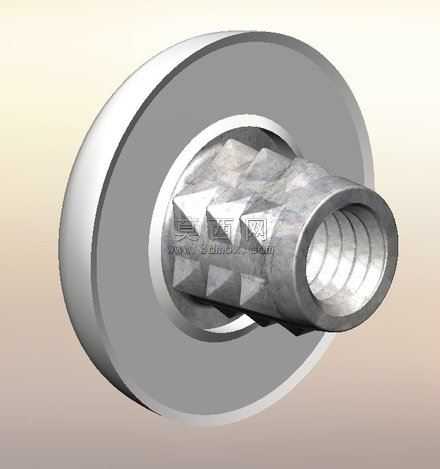

本模型为卡车外壳装配用玻璃钢紧固连接件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械紧固件的设计规范，先通过旋转凸台命令构建带法兰盘的主体基座，法兰盘采用大直径薄圆盘结构，可在装配时增大与玻璃钢壳体的接触面积，分散紧固应力避免壳体局部受压破损。主体插入段采用菱形滚花结构设计，通过阵列凸台命令生成周向均匀分布的三角锥状凸起，该结构可在压入玻璃钢安装孔后，与纤维增强塑料层形成紧密的机械咬合，大幅提升连接的抗拔脱强度，适配纤维增强塑料壳体的装配特性。内孔采用标准内螺纹结构建模，通过螺旋线扫描切除生成连续螺纹牙型，可与标准外螺纹紧固件配合实现锁紧固定，螺纹段长度经过合理设计，保证足够的啮合扣数同时避免过长导致的装配干涉。模型渲染阶段采用金属质感材质赋予主体，模拟镀锌钢制紧固件的哑光金属表面效果，法兰盘边缘做微小倒角处理，既去除锐边符合装配安全要求，也让渲染效果更贴近真实冲压加工的零件质感。设计思路围绕玻璃钢材质的特性展开，针对纤维增强塑料壳体易开裂、普通光滑轴件连接易松脱的问题，通过滚花咬合结构+大法兰承压面的组合设计，既保证连接的牢固可靠性，又能分散紧固压力保护脆性的玻璃钢外壳，整体结构无多余冗余特征，所有尺寸符合商用车外饰件紧固件的通用装配规格，可直接用于卡车外壳装配的结构验证、装配干涉检查以及紧固件选型参考，模型细节完整，滚花凸起、螺纹牙型、法兰倒角等细节均做了精细化建模，无破面、缺特征等问题，可直接导入各类三维软件进行后续的装配仿真、工程图导出等工作。
