带内部结构展示的小型直流驱动电机

　　做小型自动化设备、教学演示装置、消费类机电产品结构设计时，这类小功率直流电机是绕不开的基础动力元件，很多刚入行的结构工程师容易只看额定电压转速参数选件，忽略安装边界和内部结构带来的工况适配问题，这个半剖展示的模型刚好把容易踩坑的结构细节都呈现了出来。先从实际应用场景说，这类电机常见于桌面级小型传动装置、学生科创项目的动力单元、小型玩具传动结构、低压供电的便携设备驱动端，比如小型传送带的驱动辊、简易机械臂的关节动力、自动开窗器的执行端，都能看到同结构电机的身影，它的核心优势是低压直流供电下的启动扭矩足够，调速逻辑简单，不需要复杂的驱动电路就能实现转速调节，适合对成本控制敏感、结构空间紧凑的应用场景。从实际用途来看，

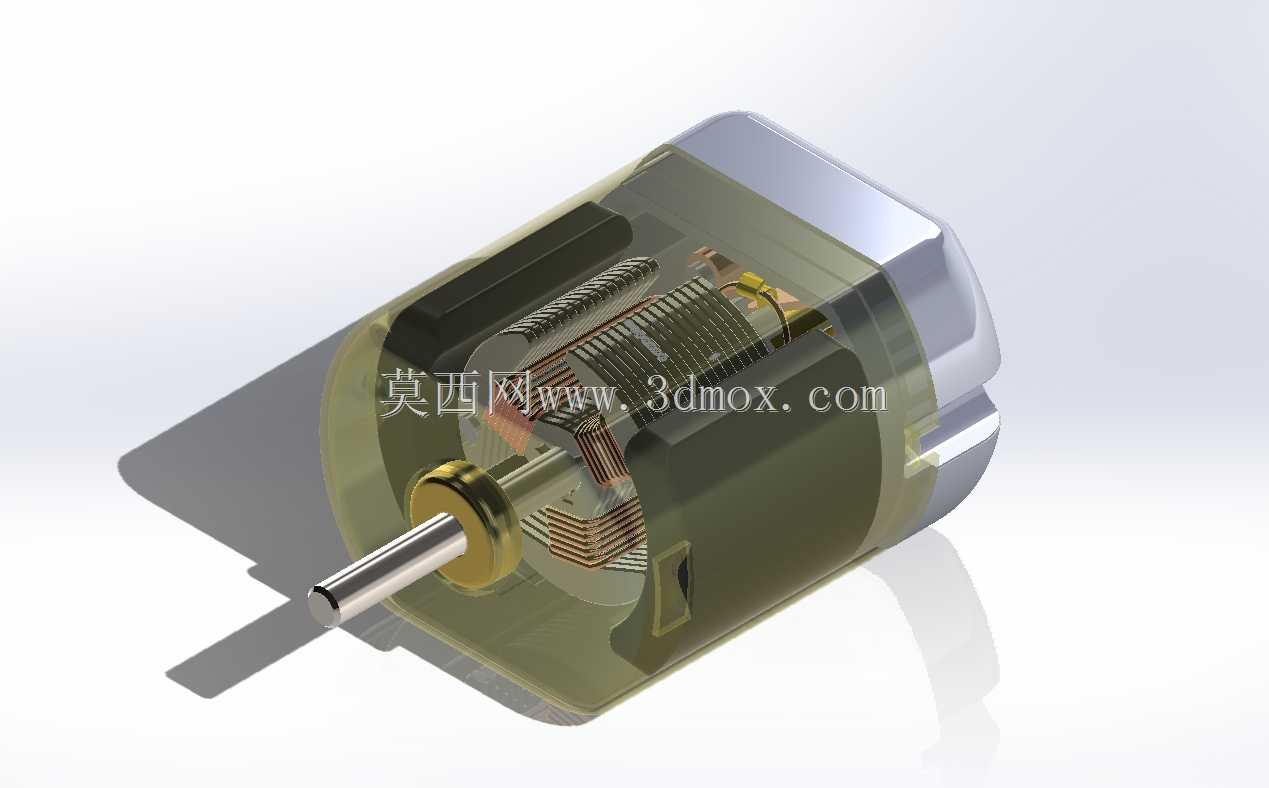

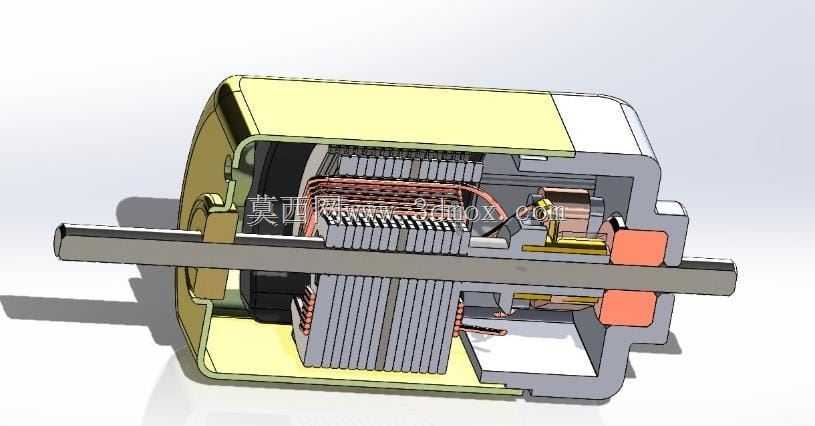

　　它的核心功能是把直流电能通过电磁感应效应转换为旋转机械能，输出轴直接对接负载或者配合减速齿轮组放大扭矩，和交流电机不同的是，这类直流电机可以通过调整供电电压线性改变输出转速，也能通过PWM信号实现精准的转速控制，在需要频繁启停、正反转切换的工况下适应性更强，很多小型移动设备的行走驱动、需要精准位置微调的小型执行机构，都会优先选用这类结构的直流电机。再看功能特性，这个模型做了半透明外壳处理，能直接看到内部的电枢绕组、换向器、永磁体定子、输出轴支撑结构，实际量产的同规格电机，外壳多采用镀锌钢板冲压成型或者高强度工程塑料包裹，端盖处含油轴承直接支撑输出轴，不需要额外添加润滑脂就能满足数千小时的连续运行需求，

　　内部的换向器和电刷结构负责在转子旋转时持续切换绕组内的电流方向，保证转子能持续受到同向的电磁扭矩，不会出现转到平衡位置就卡滞的问题，很多工程师选件时容易忽略电刷的磨损寿命，在连续高负载运行的工况下，普通碳刷的磨损周期大概在1000到2000小时，需要根据设备的维护周期匹配对应的电刷材质。说到设计思路，这类小型直流电机的结构设计核心是在有限的外径尺寸内最大化磁路效率，定子永磁体的弧度、气隙大小、电枢绕组的匝数和线径都是经过反复匹配的，气隙太小容易出现转子扫膛的问题，气隙太大会大幅降低磁通量，导致输出扭矩不足，模型里呈现的绕组排布是叠绕式结构，能在有限的转子槽内最大化绕组的有效切割长度，提升单位电流下的输出扭矩，输出轴的伸出长度、

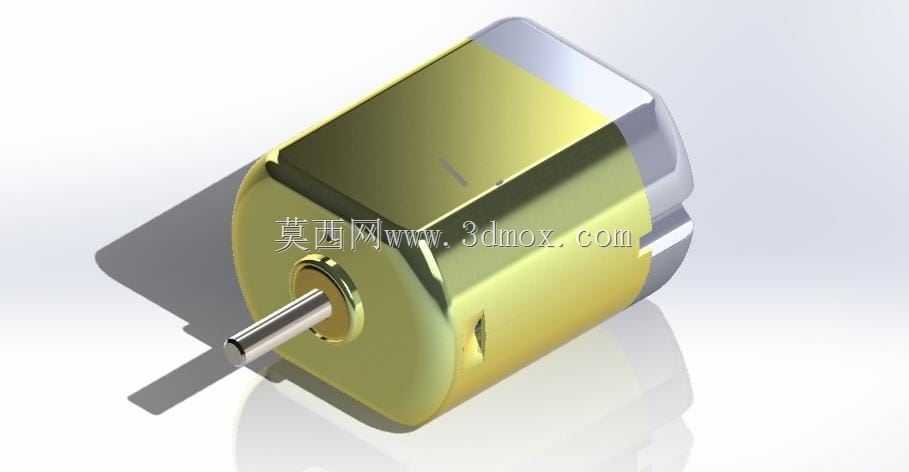

　　轴径公差都是按照通用安装标准设计的，能直接匹配市面上常见的塑料齿轮、同步带轮、联轴器的安装孔径，不需要二次加工轴径。最后说外形尺寸和安装边界，这类常规小型直流电机的外径一般在20mm到38mm区间，本体长度不含输出轴大概在25mm到45mm，输出轴的轴径多为2mm、3mm两种通用规格，轴上的D型切面是为了防止传动件和轴之间出现相对滑动，安装时一般通过端盖上的两个安装孔或者电机本体的圆柱形外径做夹持固定，设计安装位时要注意预留出接线端的走线空间，同时要考虑电机运行时的轻微振动，固定位需要加橡胶减震垫降低振动传递到整机结构上，还要注意电机运行时的发热问题，不要把电机完全包裹在密闭的塑料结构里，预留一定的散热间隙能有效延长电机的连续运行寿命，避免高温导致永磁体退磁、绕组绝缘层老化加速的问题。
