轴向集成散热结构电动机内部装配设计

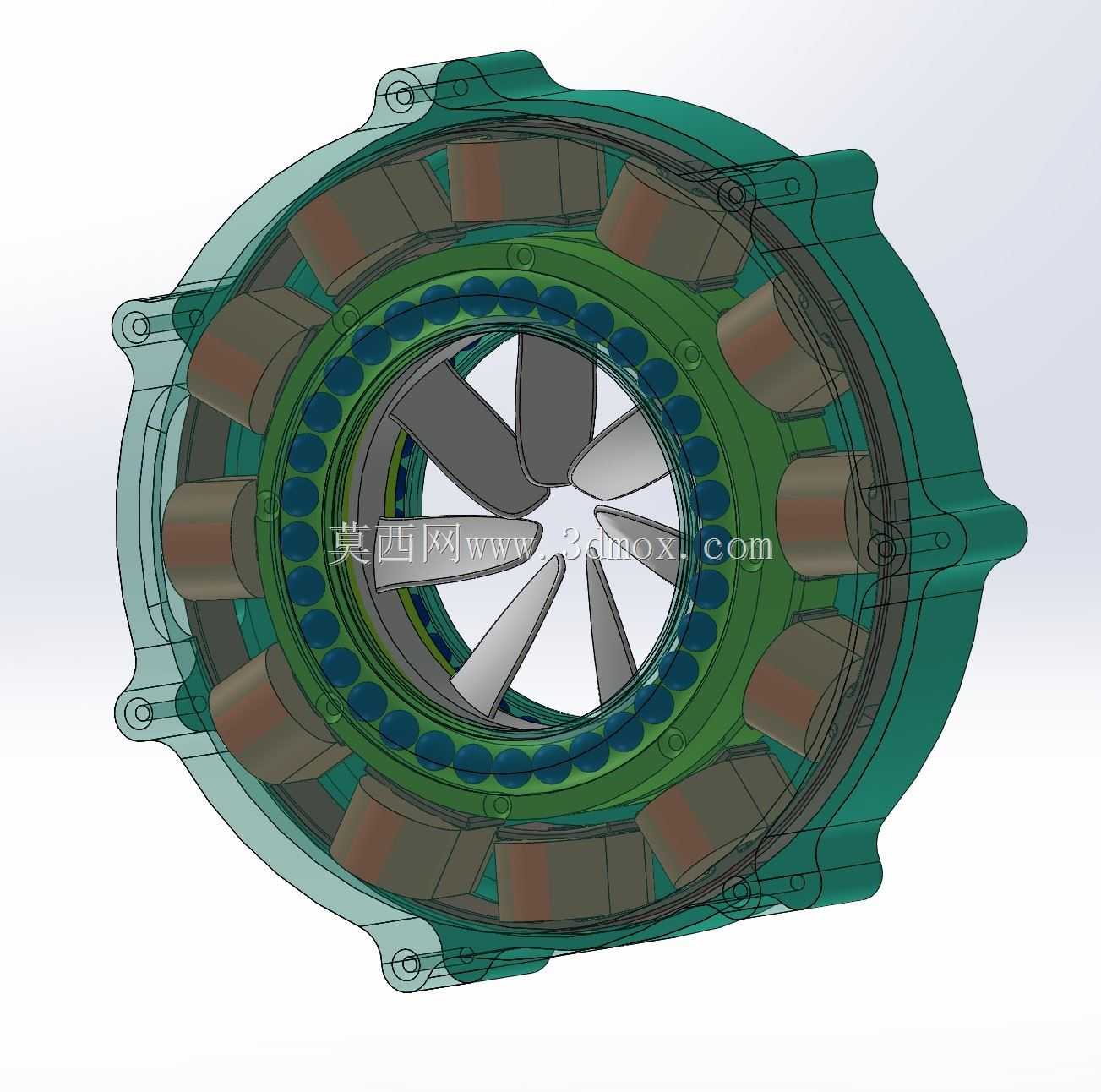

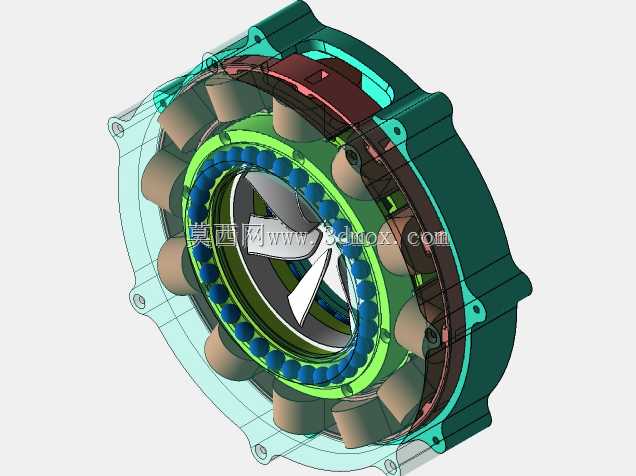

　　从结构剖视视角能清晰看到这款轴向布局电机的核心装配逻辑，整套结构把定子绕组、永磁磁钢、散热风叶、支撑端盖做了同轴集成，没有冗余的外接传动部件，适配对安装轴向尺寸要求严苛的紧凑动力场景。日常在小型工业风机、便携动力设备、内置式传动单元里，这类集成结构的电机能省去额外的联轴器安装空间，把动力输出端直接对接负载，减少传动链上的功率损耗。

　　先看核心的电磁配合部分，定子冲片采用整圆叠压结构，绕组嵌装在冲片的均布槽内，槽型做了圆角过渡处理，避免嵌线时划伤漆包线绝缘层，每槽绕组的端部都做了规整的绑扎固定，能承受额定转速下的离心力作用，不会出现长期运行后绕组松散移位的问题。转子部分采用表贴式磁钢结构，磁钢沿转子轭部圆周均布粘贴，表面做了非金属护套包裹，既可以防止高速旋转时磁钢受离心力脱落，也能降低磁钢与定子之间的气隙风阻，护套厚度控制在合理区间，不会过度增大气隙长度影响电磁转换效率。

　　散热结构是这套设计的亮点，风叶直接集成在转子轴的输出侧端面上，和转子做同步旋转，不需要额外的风扇驱动结构。风叶采用前倾式弧面叶片设计，叶片数量经过气流仿真优化，旋转时能在电机内腔形成定向的轴向气流，气流顺着定子绕组端部的间隙流过，把绕组运行产生的热量直接带向端盖的散热筋位置。端盖采用带安装耳的法兰结构，三个安装耳沿圆周120度均布，安装耳上的通孔做了沉头设计，装配时螺栓头不会突出端盖表面，能进一步压缩整体安装的轴向空间。端盖和定子机壳的配合面采用止口定位，止口的配合公差选H7/js6过渡配合，装配时既能保证同轴度要求，也不会出现过盈装配导致的端盖变形问题。

　　支撑轴承嵌装在端盖的中心轴承室内，轴承室的尺寸公差严格控制在P6级精度，保证轴承外圈装配后不会出现跑圈问题，轴承选用深沟球轴承，能同时承受径向载荷和少量轴向载荷，适配这类小型电机的受力工况。转子轴的中心做了通孔设计，既可以减轻转子整体重量，降低转动惯量，提升电机的响应速度，也能作为穿线通道或者传动轴的对接孔，拓展设备的集成适配性。

　　从安装边界来看，整套电机的最大外圆是定子机壳的外径，端盖的安装耳外圆不超过机壳外径的1.1倍，安装时不需要额外预留侧面的操作空间，只要在安装面板上开出对应机壳外径的通孔，从端盖侧穿入螺栓就能完成固定。轴向总长度从后端盖外端面到风叶前端面的尺寸控制得非常紧凑，比同功率的常规异步电机缩短近30%的轴向尺寸，非常适合嵌入到设备内部的狭小动力舱内。

　　设计过程中需要重点关注几个配合细节：一是定子和转子之间的气隙均匀度，装配时要通过端盖止口的定位精度保证气隙偏差不超过0.1mm，避免出现气隙不均导致的电磁振动和噪音问题；二是风叶和端盖内壁的间隙，间隙控制在2-3mm之间，既不能太小导致旋转时出现刮蹭，也不能太大降低气流的输送效率；三是磁钢的固定强度，除了表面护套之外，磁钢和转子轭之间要采用耐高温结构胶粘接，保证在电机运行升温到额定工作温度时，粘接强度不会出现明显下降。

　　这类结构的电机在实际应用中，不需要额外加装散热风扇和风罩，整体零件数量比常规电机减少近20%，装配工序更简单，后期维护时只需要拆开前端盖就能直接检查绕组和磁钢的状态，不需要拆解整个机壳结构。在负载匹配上，这类电机适合驱动恒定转速的通风类负载、小型输送辊道负载，运行时的振动值能控制在2.5mm/s以内，满足普通工业设备的振动精度要求。
