KH42HM2-5021型Nema17步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，42系列即Nema17规格的步进电机一直是选型清单里的高频选项，本次呈现的KH42HM2-5021步进电机结构，完全贴合这类场景的实际安装与使用需求做了细节还原。从实际应用的角度看，这类步进电机常被用作小型滑台的驱动源，通过联轴器连接滚珠丝杠或者同步带轮，把电机的角位移转化为直线运动的精准进给，也有不少小型雕刻机的旋转轴、点胶机的Z轴升降机构、自动送料机构的间歇驱动单元会选用该规格电机，核心原因就是其安装法兰尺寸统一，输出扭矩足以覆盖轻载精密传动的需求，且步距角稳定在1.8度每整步，配合细分驱动器可以实现微米级的进给精度，完全满足小型设备的运动控制要求。

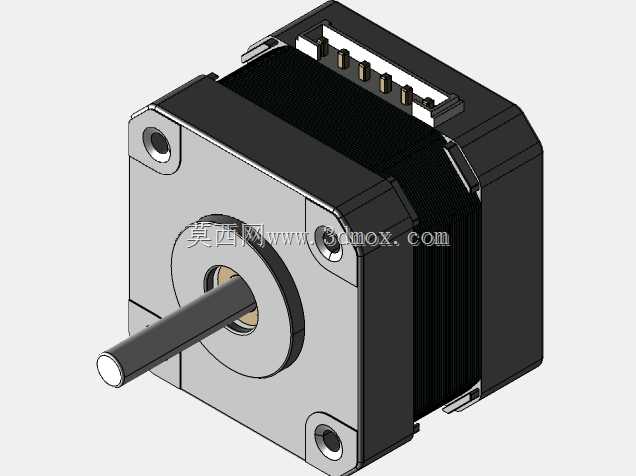

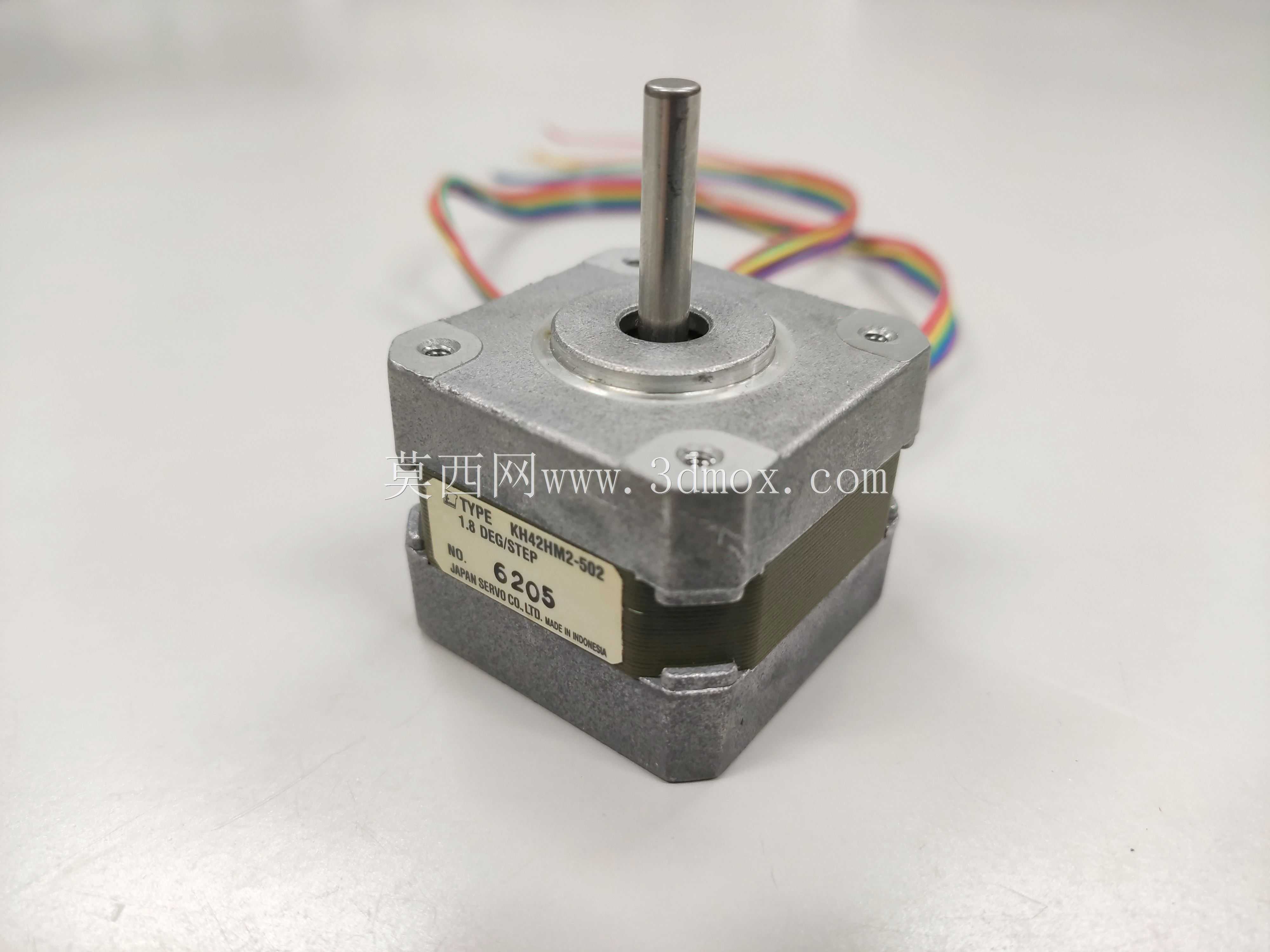

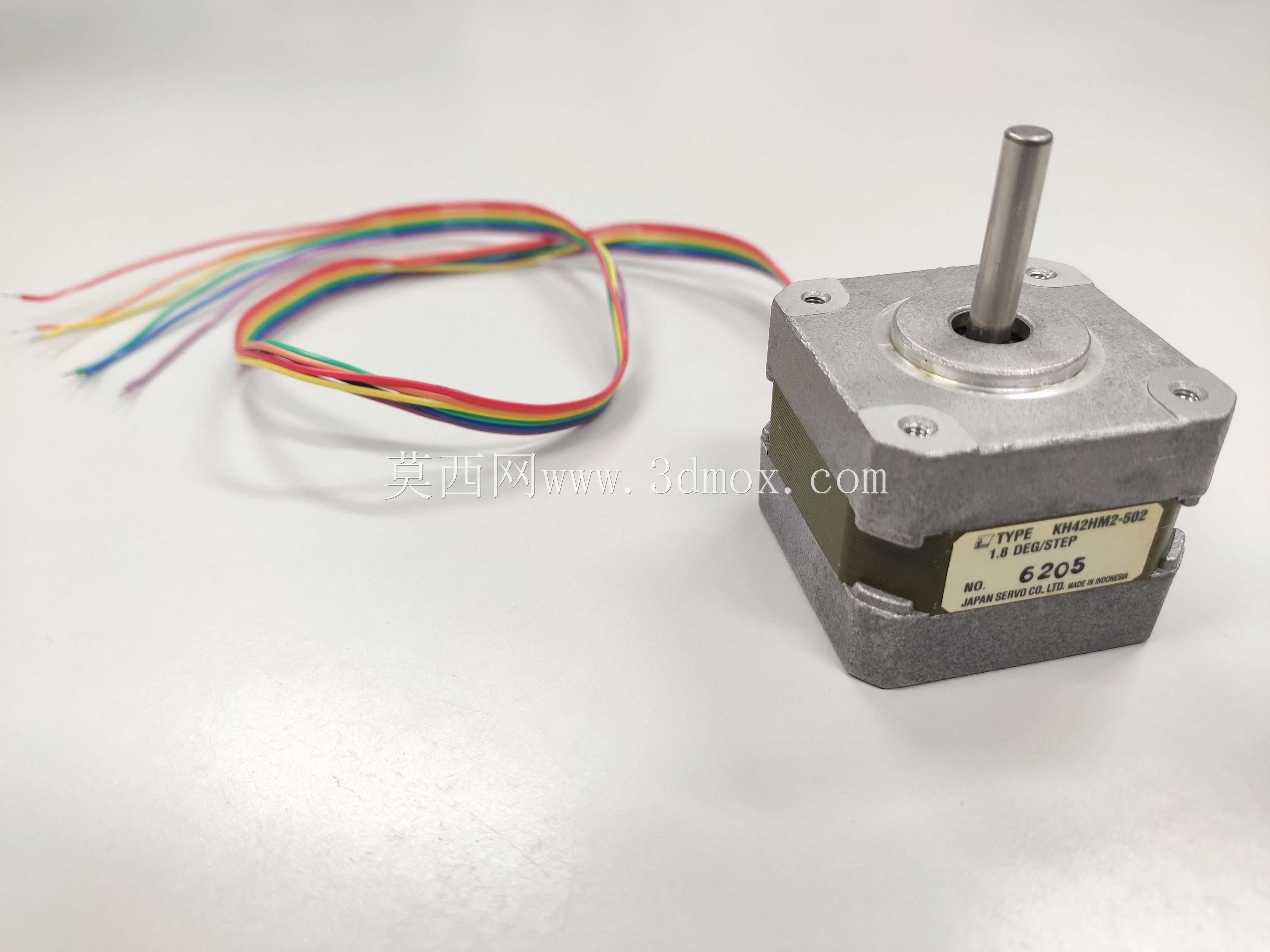

　　从结构设计的细节来看，这款电机的主体采用方形叠压硅钢片定子外壳，端盖通过四角的紧固铆钉压合固定，这种结构一方面可以保证定子铁芯的叠压密度，减少电机运行时的涡流损耗，另一方面方形外壳的四个安装平面可以直接贴合设备安装板，不需要额外的定位抱箍就能保证安装的同轴度。输出轴采用标准的D型切边设计，直径匹配常规的5mm联轴器内孔，D型切边的结构可以避免轴与传动件连接时出现周向打滑，不需要额外加工键槽就能传递额定扭矩，非常适合小型设备的快装需求。电机尾部引出的四相彩色引线，对应两相双极驱动的接线定义，不同颜色的线序直接匹配市面上绝大多数两相步进驱动器的接线端口，工程师在做电气接线时不需要反复测量绕组相位，能大幅减少装配调试的时间成本。

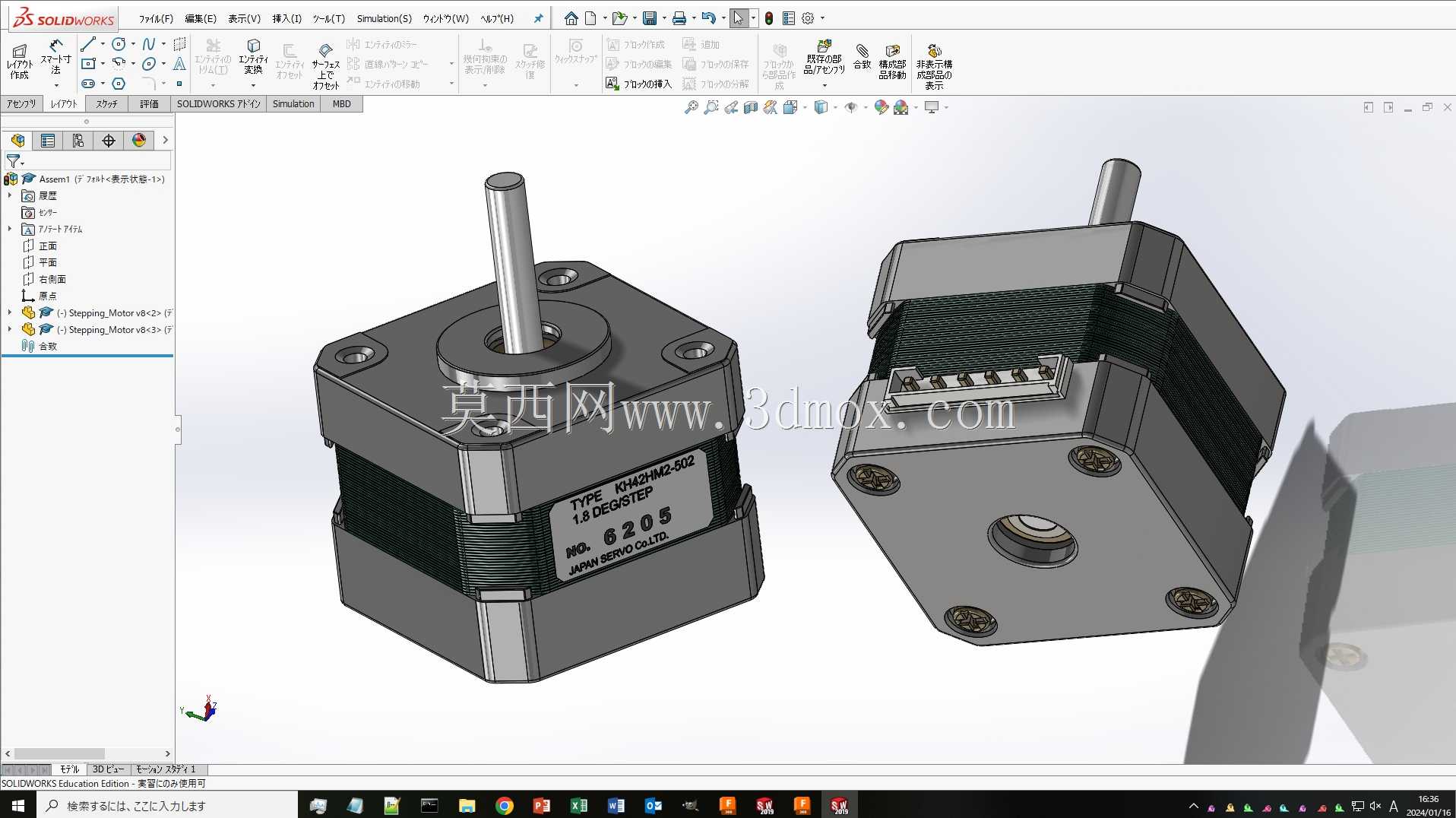

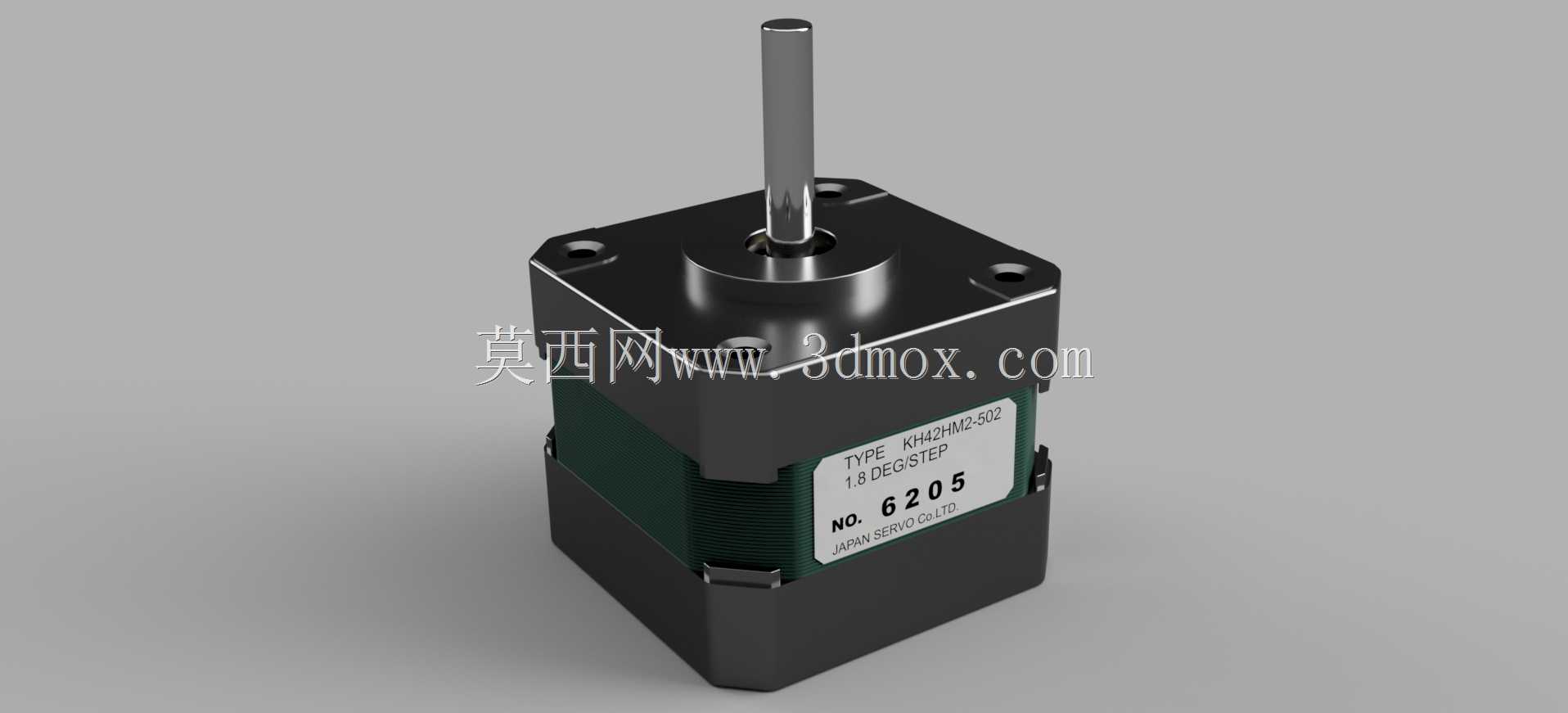

　　在安装边界的尺寸还原上，模型严格遵循Nema17标准的安装孔位规范，法兰面四个安装孔的中心距为31mm，安装孔直径适配M3螺丝，电机本体的叠厚对应5021型号的规格，输出轴的伸出长度、轴径公差、端盖的止口尺寸都做了精准还原，工程师在做设备整体结构设计时，可以直接把该模型导入装配体，不需要反复核对安装尺寸就能完成干涉检查，提前预判电机与周围结构件、走线空间的位置关系，避免实际加工装配时出现安装位冲突、轴伸长度不够或者过长导致的联轴器顶死等问题。从功能特性的设计逻辑来看，电机外壳的表面做了哑光喷塑处理，既可以提升铁芯的防锈能力，也能在设备运行时辅助散热，端盖处的轴承位采用过盈配合设计，保证输出轴的径向跳动量控制在极小范围内，即使在频繁正反转的工况下，也不会出现轴窜动导致的传动精度下降问题。电机本体上贴的参数标识位置也做了还原，实际装配时标识朝外，方便后期设备维护时快速核对电机型号参数，不需要拆设备就能确认电机规格。

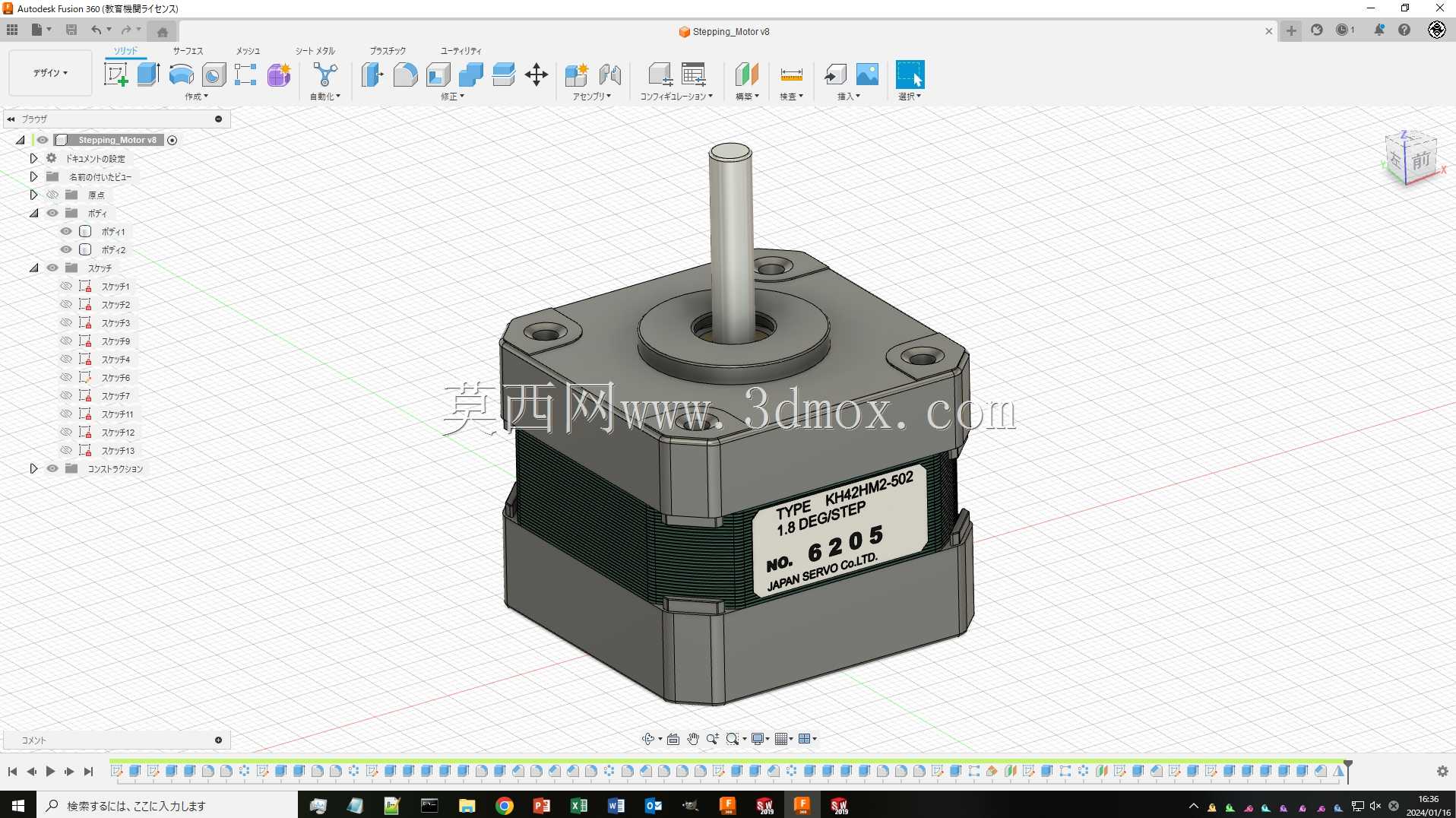

　　很多刚接触小型设备设计的工程师在选型时，容易忽略电机本体的出线方向、安装孔的沉头深度这些细节，导致实际装配时螺丝顶到电机内部绕组，或者出线位置被结构件压住磨损线皮，这个三维模型把这些容易被忽略的细节都做了完整呈现，包括引线从端盖引出的位置、出线的弯折半径预留空间、安装孔的沉头深度，都和实物保持一致，在做结构布局时可以直接参考这些细节设计走线槽、预留安装间隙，减少设计迭代的次数。另外这类步进电机在实际使用时，通常会配合减震垫安装在设备板件上，模型的法兰面平整度还原度很高，工程师可以直接在模型上模拟减震垫的压缩量，计算安装后的总高度，保证传动部件的同轴度。不同于很多简化的电机模型只做了外形轮廓，这个模型把电机的叠片分层细节、输出轴的台阶结构、引线的分色都做了还原，不仅能用于整体设备的装配干涉检查，也可以用于做设备的外观渲染、装配工艺动画演示，甚至可以作为教学案例讲解步进电机的基本结构组成，帮助刚入行的结构工程师理解步进电机的装配逻辑与安装要点。在做小型自动化设备的方案设计阶段，直接调用这类精准的标准件模型，能大幅缩短三维建模的时间，把更多精力放在核心传动结构的设计优化上，而不是花费时间重复绘制标准通用部件。
