内螺纹M22x1连接器2型端盖结构设计

　　这款内螺纹M22x1规格的2型连接器端盖，主要应用在工业流体管路、气动液压回路以及低压电气穿线系统的末端封堵场景，在常规工业环境下，可实现对应规格连接器接口的防尘、防异物侵入以及轻度密封防护，避免管路内部介质受外界污染，同时防止外部水汽、粉尘进入连接腔体内部，影响对接端元器件的工作稳定性。

　　从实际使用场景来看，这类端盖常配套GOST标准体系下的2型连接器使用，在机床液压站、车间压缩空气管路分支末端、老旧设备俄标接口改造、工业设备检修临时封堵等工况下都有广泛应用，不需要额外加工转接接头，直接通过内螺纹与连接器外螺纹旋合即可完成安装，拆装效率高，适合需要频繁开盖调试、定期维护的管路节点使用。

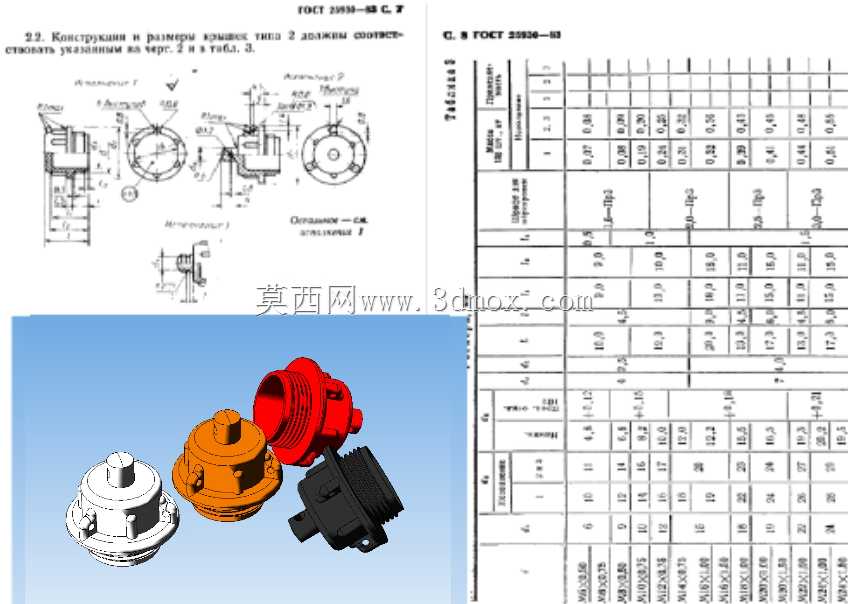

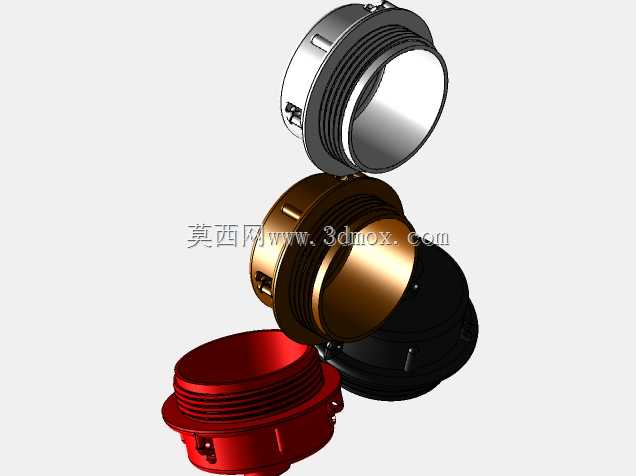

　　设计过程中首先匹配了GOST 25930-83标准中M22x1内螺纹的公差要求，螺纹旋合长度控制在合理区间，既保证足够的连接强度，避免受管路振动出现松脱，也不会因为旋合过长导致安装费力、螺纹咬死的问题。端盖主体的外形采用阶梯式圆柱结构，靠近螺纹端设计有六角拧动边，方便使用标准扳手施加拧紧力矩，外露端做了圆弧过渡处理，避免尖锐棱角在安装维护过程中划伤操作人员，同时减少磕碰导致的端盖变形。

　　在密封结构设计上，端盖内侧预留了密封垫片安装槽，可适配厚度1.5mm的平垫片，当端盖拧紧到规定力矩时，垫片被均匀压缩，填充螺纹端面的配合间隙，可实现0.6MPa以下压力的气体、轻度液体介质的密封，满足常规工业气动回路、低压润滑管路的封堵要求。端盖的壁厚经过强度校核，在承受1.5倍额定压力的情况下不会出现开裂、变形，材料可根据使用场景选用碳钢镀锌、不锈钢或者工程塑料，碳钢镀锌版本适合常规干燥车间环境，不锈钢版本可用于潮湿、有弱腐蚀的化工车间场景，工程塑料版本则适合电气穿线接口的绝缘封堵需求。

　　安装边界方面，这款端盖的最大外圆直径控制在32mm，六角对边尺寸为27mm，安装时需要预留的扳手操作空间不小于40mm，螺纹端伸入连接器内部的长度为8mm，安装后整体外露高度不超过18mm，不会占用过多的设备外部空间，适合在设备布局紧凑、管路排布密集的位置使用。端盖的外表面没有多余的凸起结构，在设备外部安装后不会出现勾挂管线、积尘积液的问题，日常清洁维护也比较方便。

　　从结构合理性角度考虑，设计时特意将端盖的受力面做了加厚处理，拧紧过程中扳手施加的力矩不会导致端盖端面变形，螺纹入口处做了倒角导向，安装时可以快速对准螺纹，不会出现错牙、刮伤螺纹的情况。针对管路振动较大的使用场景，端盖侧面还预留了防松铁丝穿孔，安装完成后可穿入铁丝与相邻管路部件绑定，避免长期振动导致端盖松脱掉落，适配机床、工程机械等振动较强的设备使用需求。

　　在实际选型替换时，只需要确认对接连接器的螺纹规格为M22x1、符合GOST 25930-83标准的2型接口尺寸，即可直接替换原有端盖，不需要修改其他连接部件的尺寸，互换性较强。不同材质版本的端盖可覆盖-40℃到120℃的工作温度区间，满足大部分工业现场的环境使用要求，不需要额外定制特殊结构即可适配多数常规工况。
