带内螺纹M22x1连接器2型密封盖结构

　　在工业流体管路、气动液压回路以及电气线缆穿舱连接场景中，闲置接口的防护一直是现场运维容易忽略却直接影响系统可靠性的细节。这类带内螺纹的连接器端盖，核心作用就是在连接器未插合对接的状态下，封堵接口内的螺纹通道，阻挡外界粉尘、水汽、切削液甚至腐蚀性介质侵入连接器内部，避免插针、密封面、螺纹牙型出现锈蚀、卡滞、接触不良等问题，尤其在机床加工工位、户外工程设备、船舶舱室管线这类工况复杂的场景中，适配性强的端盖能大幅降低连接器的非计划损坏概率。

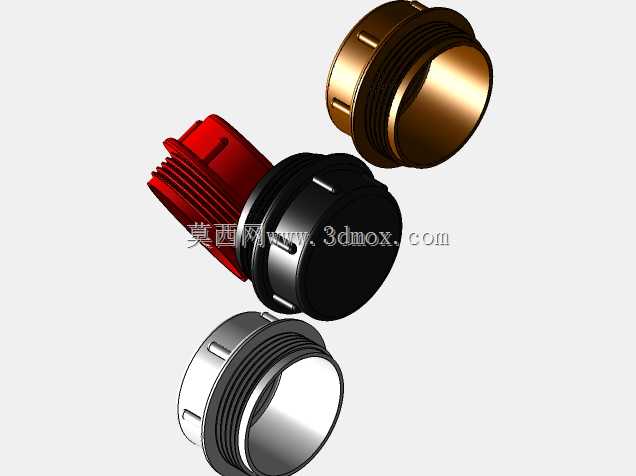

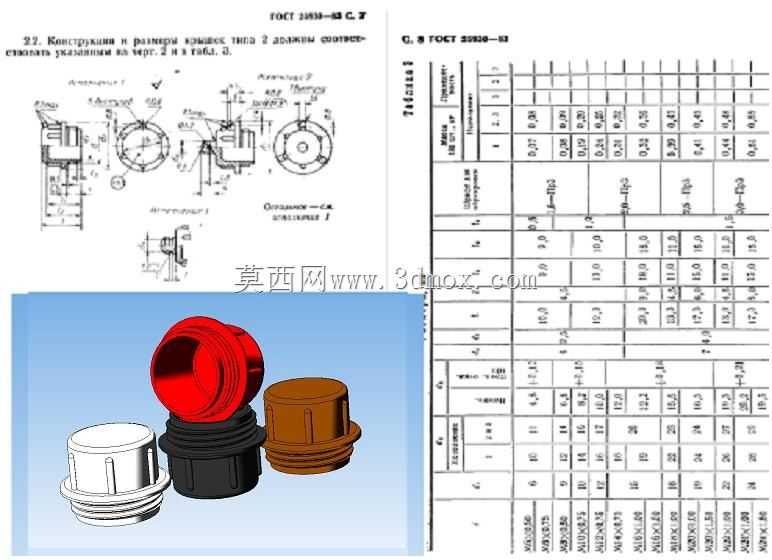

　　这款端盖的设计完全贴合GOST 25930-83标准中2型版本1的尺寸规范，核心连接规格为M22x1细牙内螺纹，细牙螺纹的选用本身就是考虑到连接器端盖需要频繁拆装、螺纹自锁性要求高的特点，1mm的螺距在保证连接强度的同时，不会因为螺距过大导致拧入时偏斜损伤对接端的外螺纹，也能在拧紧后依靠螺纹副的微小过盈配合实现初步密封。端盖的主体外形做了多段式结构设计，外露的握持部分采用了带竖向防滑棱的圆柱结构，不管是徒手拆装还是用卡箍、扳手辅助拧紧，都能提供足够的摩擦力矩，不会出现打滑脱手的情况，防滑棱的高度和间距经过适配，戴劳保手套操作时也能顺利施力，不需要额外定制专用拆装工具。

　　端盖与连接器贴合的端面设计了内置的密封槽，可适配O型密封圈安装，当端盖拧到位后，密封圈会被压紧在连接器的基准端面上，形成径向+端面的双重密封，相比单纯依靠螺纹密封的结构，这种设计能承受更高的外部压力，在有喷淋、浸水风险的场景下也能保证接口内部干燥。端盖的内部空腔做了避让设计，不会顶触连接器内部伸出的插针或者密封凸台，避免端盖拧紧过程中对连接器内部精密构件造成挤压损伤，空腔的深度尺寸严格匹配对应型号连接器的外螺纹有效长度，既保证螺纹啮合圈数足够，不会因为振动出现松脱，也不会因为拧入过深导致螺纹副咬死，给后续拆卸造成困难。

　　从安装边界来看，端盖的最大外径控制在合理范围，相邻布置的同规格连接器之间只要满足常规的安装间距要求，拆装端盖时就不会出现干涉，不需要额外预留过大的操作空间，对于高密度布置的连接器组来说，这种紧凑的外形尺寸能有效提升面板的空间利用率。端盖的壁厚经过强度校核，采用常规工程塑料或者金属材质加工时，既能承受日常拆装的扭力，也能抵抗一定程度的外力磕碰，不会因为轻微撞击就出现开裂、变形，导致密封失效。

　　在实际选型应用中，这类端盖需要严格匹配连接器的螺纹规格和端面形式，这款M22x1规格的端盖除了适配对应标准的圆形连接器外，也可用于同规格的液压管路测压口、小型气动元件的闲置接口封堵，应用场景并不局限于电气连接领域。设计过程中需要重点关注螺纹的公差配合，内螺纹的精度等级要和对接外螺纹匹配，过松会导致密封失效、容易脱落，过紧则会导致拆装困难，甚至拧裂塑料材质的端盖；同时端面密封槽的尺寸公差要和选用的O型圈线径匹配，压缩量控制在合理区间，既要保证密封效果，也不能因为压缩量过大导致端盖无法拧到位，或者加速密封圈的永久变形。另外端盖外露部分的棱角全部做了倒钝处理，没有尖锐的飞边毛刺，拆装过程中不会划伤操作人员的手部，也不会刮蹭相邻的线缆或者管线防护层，符合工业产品的安全设计要求。
