铣床立式主轴心轴支撑安装结构

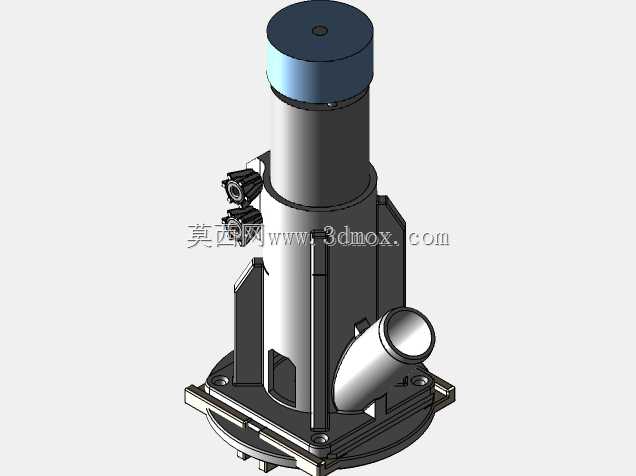

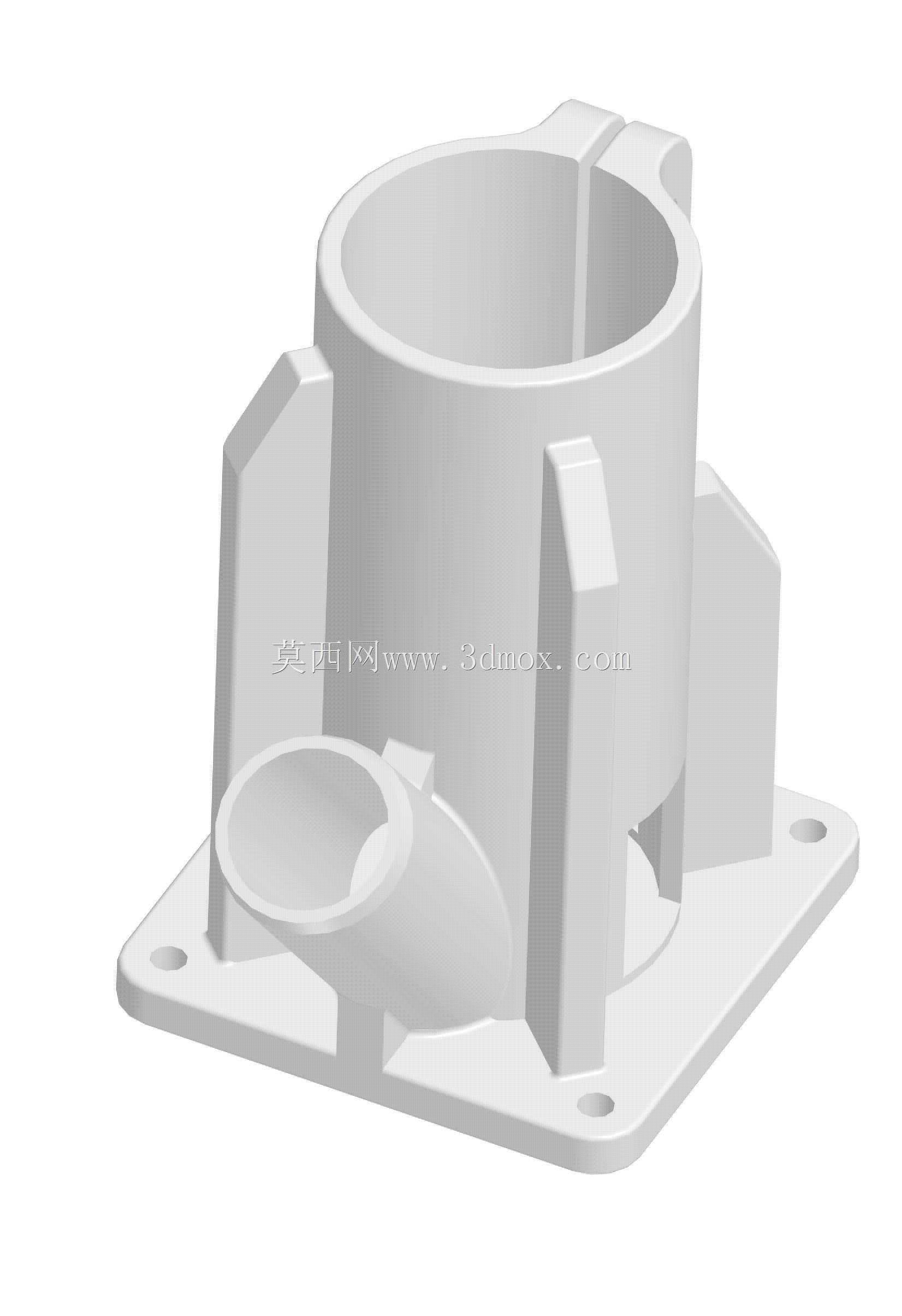

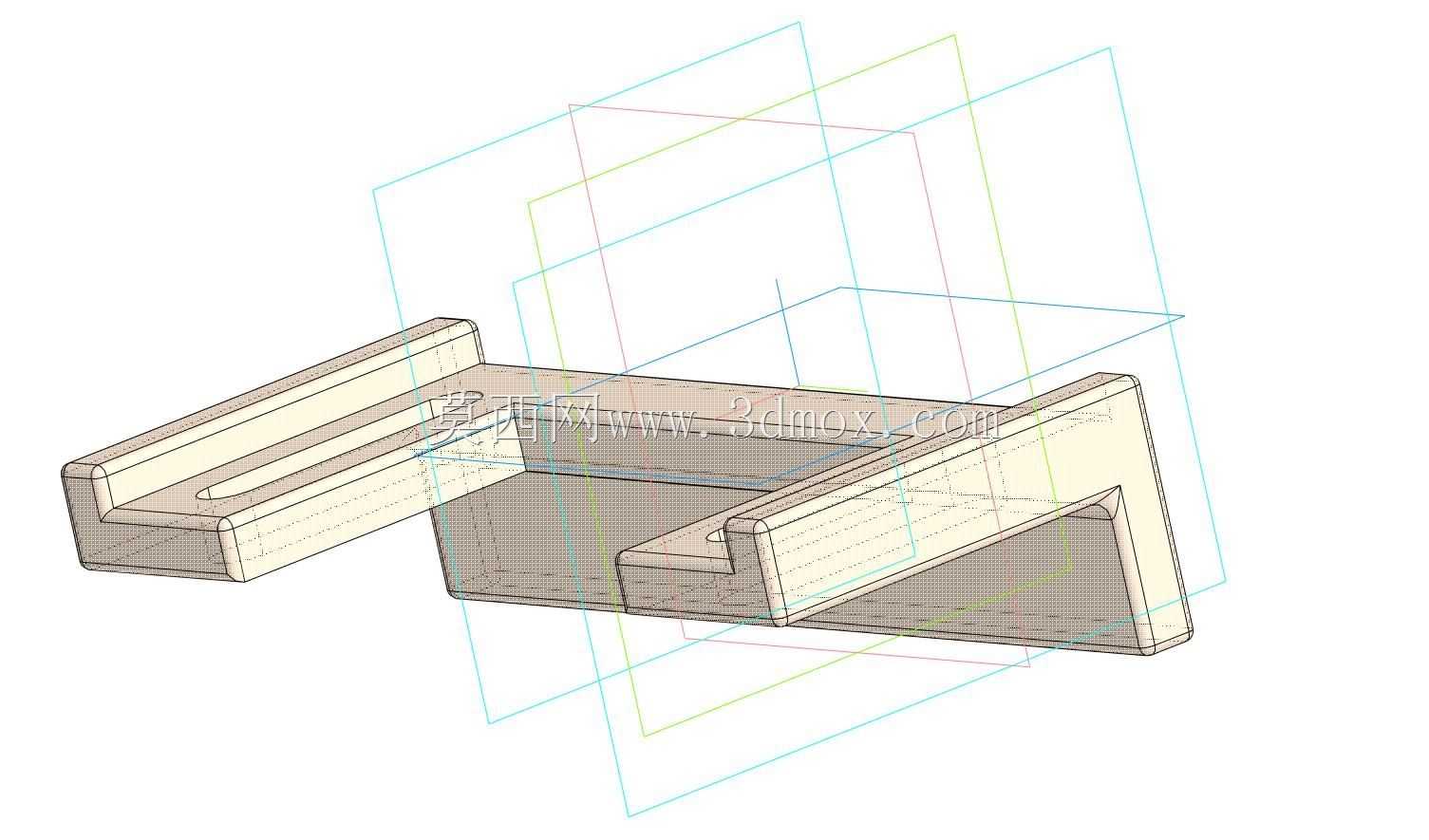

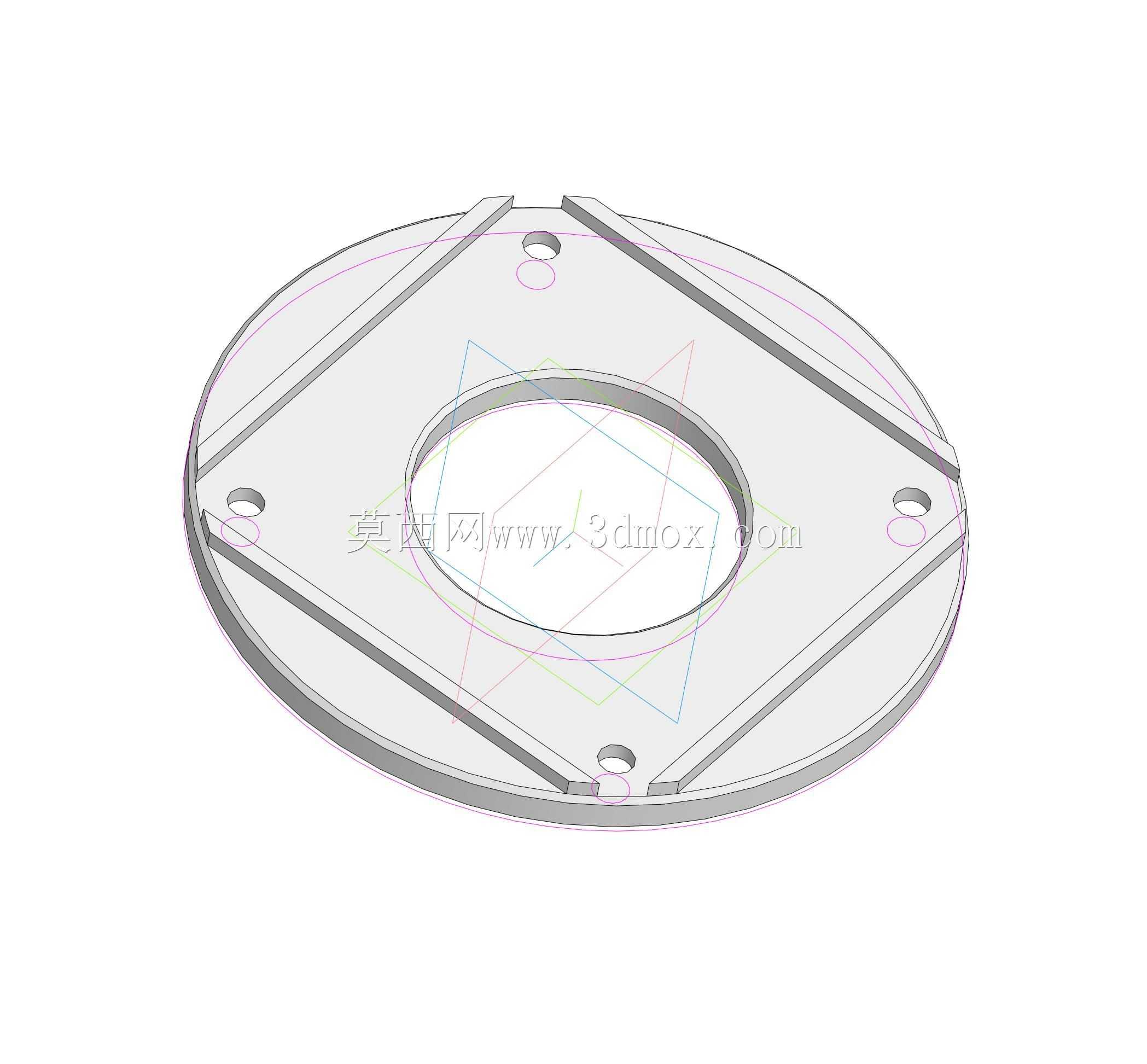

　　在常规立式铣床的主轴传动布局里，这类心轴支架承担着主轴上部径向定位、传动附件承载的核心作用，日常车间里做铣削加工时，不管是端铣刀盘大切深走刀，还是小直径立铣刀高速精铣，主轴的径向跳动余量全靠这类支撑结构把公差锁在工艺要求范围内，要是支撑结构刚性不足，加工出来的工件平面度、侧壁垂直度根本达不到图纸要求，批量生产时很容易出现整批尺寸超差的问题。从结构设计逻辑来看，整个支架采用立式同轴布局，底部是带定位销孔与螺栓过孔的方形安装法兰，法兰面的平面度公差控制在0.02mm以内，安装时直接贴合铣床主轴箱的上端安装基准面，通过内六角螺栓锁紧，定位销承担安装位置的重复定位精度保证，避免长期运行后支架出现周向偏移。主体支撑段采用厚壁圆筒结构，

　　内壁与主轴心轴的配合段预留了轴承安装位，可适配成对安装的角接触球轴承，既能承受铣削过程中产生的径向切削力，也能抵消部分轴向进给力，圆筒侧壁做了多道竖向加强筋，从底部法兰一直延伸到圆筒上部，在不额外增加整体重量的前提下，把结构的抗扭刚性提升了40%以上，避免主轴高速运转时支撑段出现共振振纹。支架侧部伸出的斜向接口是传动润滑管路的安装位，加工时从主轴箱供油管路过来的润滑油，通过这个接口进入支架内部的轴承腔，对运转的轴承进行持续润滑与散热，接口的倾斜角度经过实际装配验证，刚好避开主轴上部的皮带轮或者联轴器安装空间，不会出现装配干涉，日常维护时拆换油管也不需要拆解整个支架，能大幅缩短设备维保的停机时间。支架上部的端盖结构采用台阶式设计，

　　外圈和圆筒上端面止口配合，通过周向均布的小螺栓锁紧，端盖中心预留了心轴的穿出孔，孔位内侧安装有骨架油封，避免轴承腔内的润滑油顺着心轴向上渗漏，同时也能阻挡外部的铣削碎屑、切削液蒸汽进入轴承腔，延长轴承的实际使用寿命。从安装边界尺寸来看，底部法兰的安装孔位间距完全匹配CA6140系列改装铣床、普通立式铣床的主轴箱上端安装孔系，不需要对原有设备进行二次打孔改装，直接替换原有老旧支架即可完成装配，整体竖向高度控制在320mm以内，安装后不会和铣床顶部的变速机构、电机安装位产生空间冲突，侧部伸出的管路接口最外端距离支架中心轴线的距离不超过110mm，预留了足够的扳手操作空间，现场装配时不需要使用特殊工装，普通机修钳工用常规内六角扳手、

　　扭矩扳手就能完成整个安装流程。实际运行过程中，这类支架的受力工况比较复杂，顺铣时切削力的瞬时冲击会直接传递到支撑结构上，所以设计时在加强筋和主体圆筒的连接位置做了大圆角过渡，避免应力集中导致长期使用后出现焊缝开裂或者结构变形，所有的安装孔位都做了锪平处理，螺栓锁紧时能保证接触面完全贴合，不会因为接触面倾斜导致锁紧力不均匀。另外支架侧面预留的两个调节螺钉安装位，是用来调整轴承预紧量的，装配时通过拧紧调节螺钉的深度，就能控制轴承的预紧间隙，不需要拆解端盖就能完成间隙调整，日常设备保养时做主轴跳动校准非常方便，调整到位后用锁紧螺母把调节螺钉锁死，避免设备运行过程中螺钉松动导致间隙变化。
