机床悬臂式人机交互操作控制箱结构

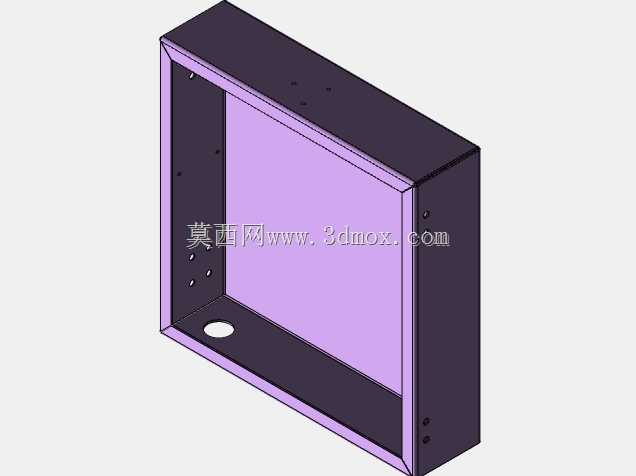

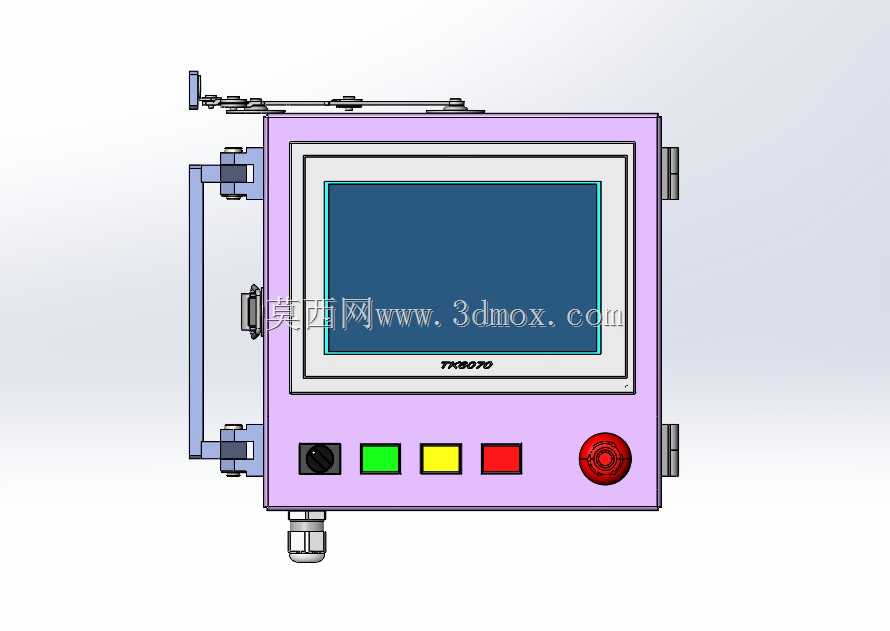

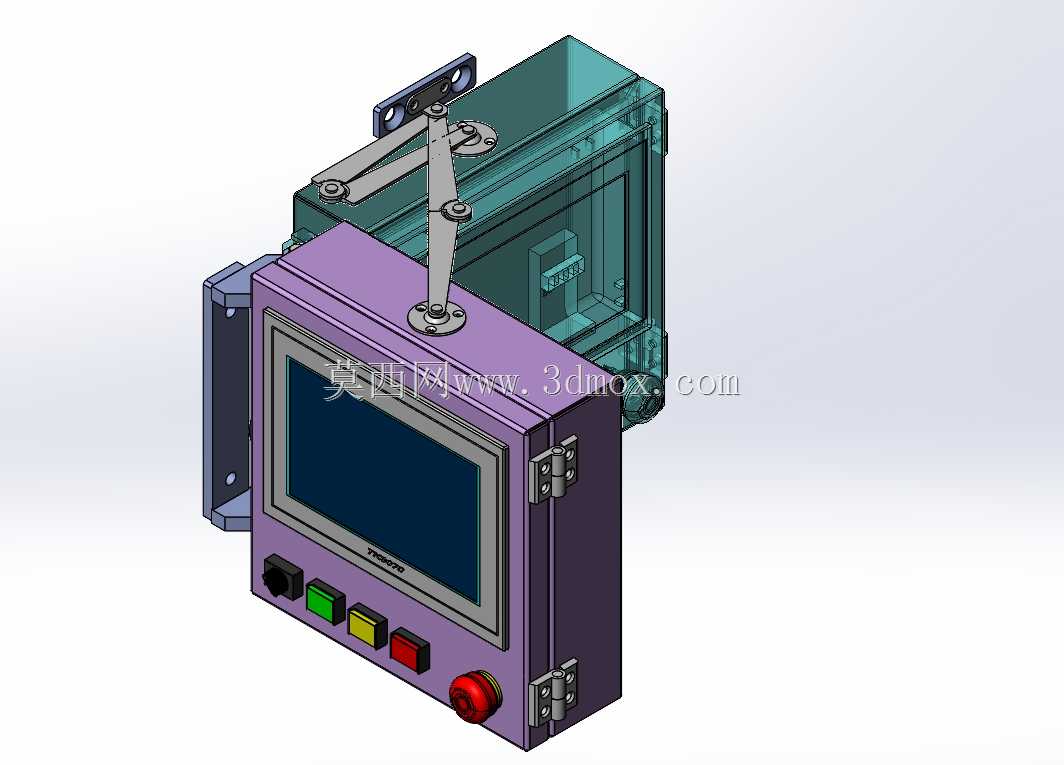

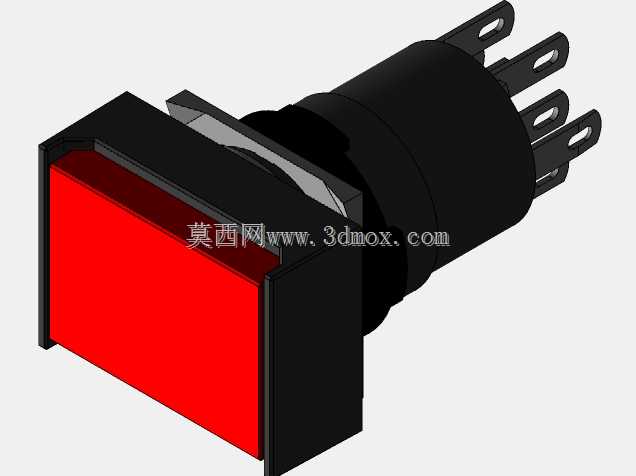

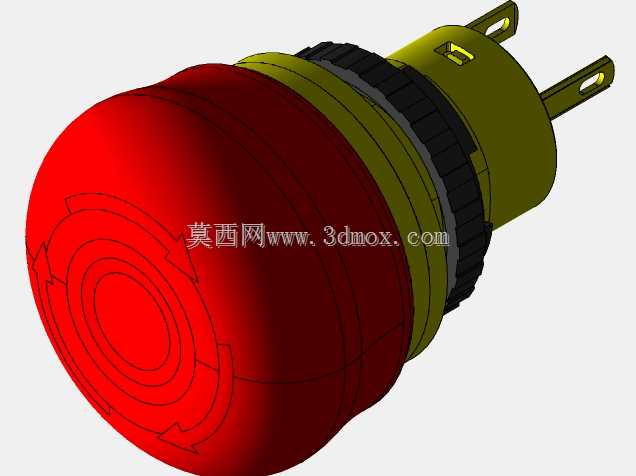

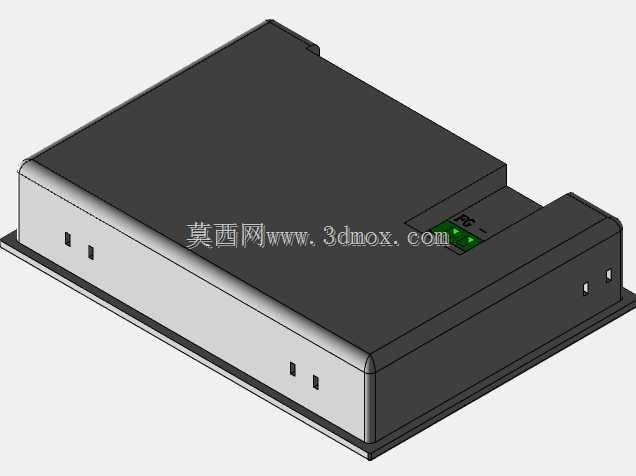

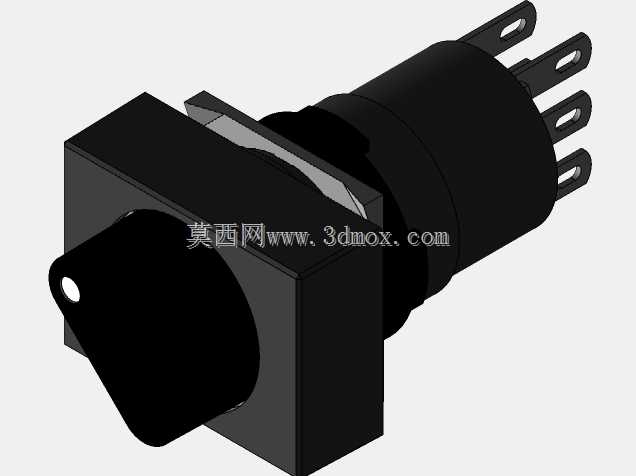

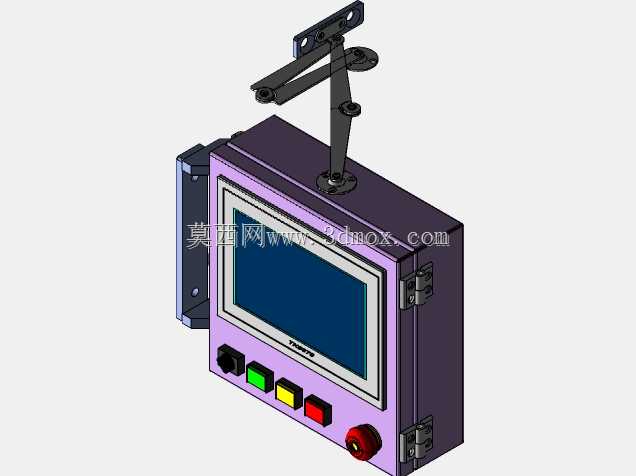

　　这套悬臂安装的人机交互操作箱体，主要配套CA6140类普通车床数控化改造、专用机床及小型自动化加工单元的现场操作场景使用，区别于传统固定在床身侧面的按钮站，悬臂式结构可让操作人员根据上下料、对刀、调试的不同站位，灵活调整操作箱的角度与位置，减少操作时的走动距离，也能避免加工区域飞溅的切屑、切削液直接溅到触控屏表面。箱体整体采用薄钢板折弯焊接成型，外表面做喷塑处理，正面嵌入7英寸工业触控显示屏，屏幕下方依次排布电源开关、运行启动、模式选择、急停等常用操作按钮，按钮布局遵循操作频次从左到右排布的原则，最高频的启动按钮放在右手最易触碰的位置，红色急停按钮采用大直径蘑菇头结构，突出箱体表面15mm以上，确保紧急状态下无需目视即可拍停设备。

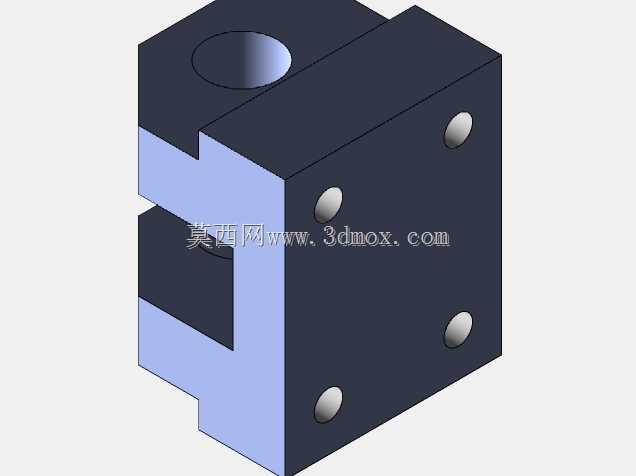

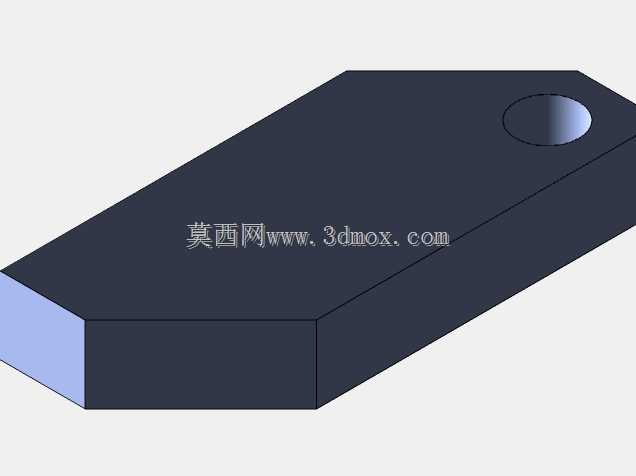

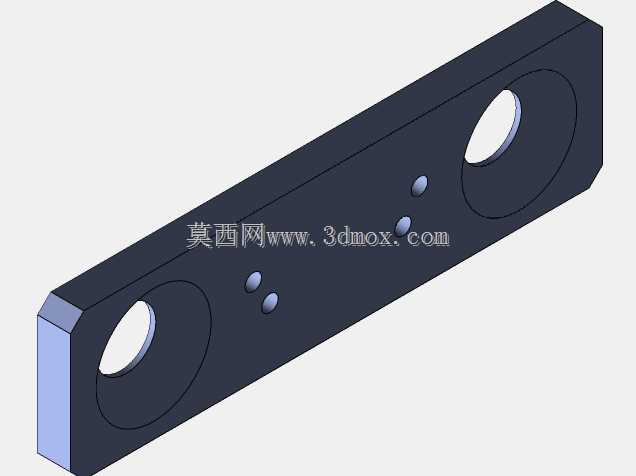

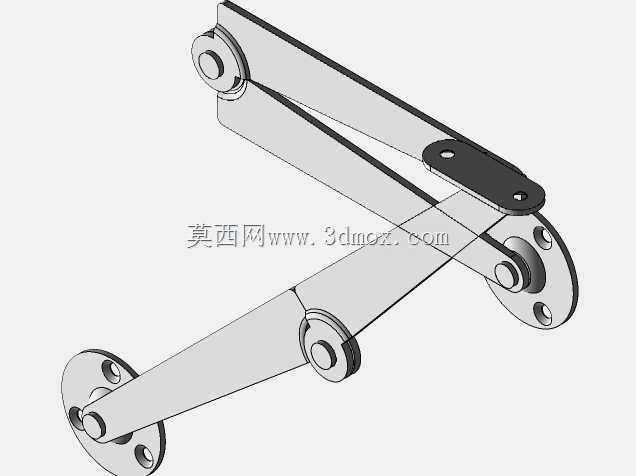

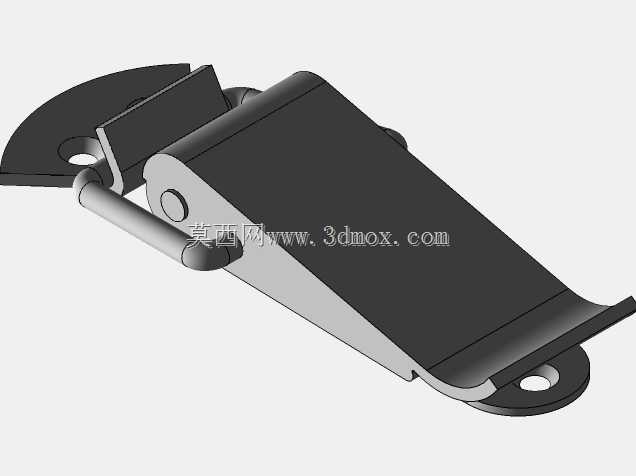

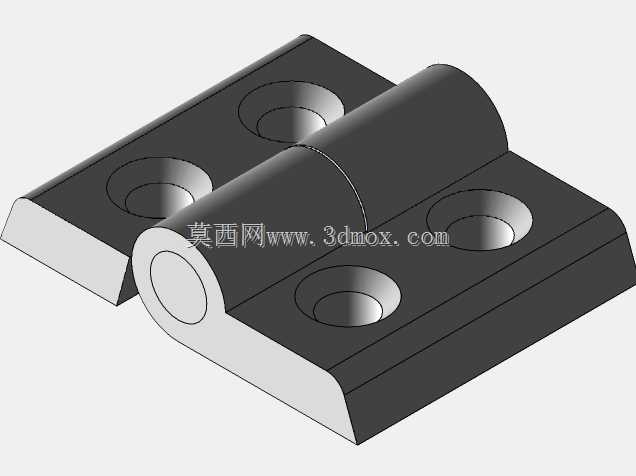

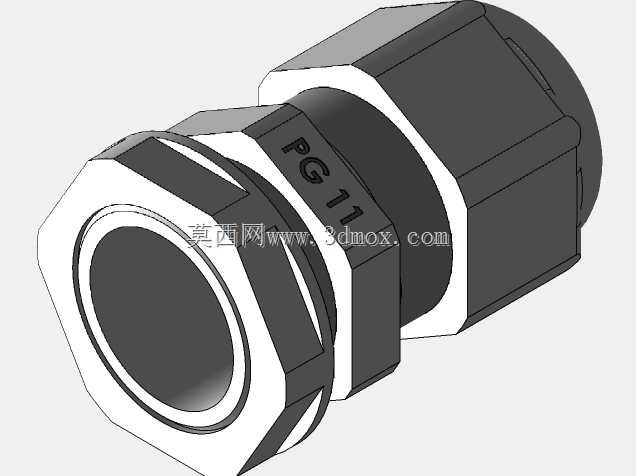

　　箱体与安装基座之间采用平行四边形悬臂铰链结构连接，该铰链结构可实现箱体在水平方向180度回转、垂直方向上下30度俯仰调节，调节过程中阻尼恒定，调整到任意位置都可保持姿态稳定，不会出现自行下坠或漂移的情况，铰链内部预留走线空间，显示屏通讯线、按钮控制线全部从悬臂内部穿过，避免线缆外露被切屑刮伤或被切削液腐蚀。箱体后侧采用快开式检修门结构，通过两个搭扣实现门锁固定，无需专用工具即可打开检修门更换内部接线端子、检修线路，门体与箱体结合面粘贴密封胶条，整体防护等级达到IP54，可适应车间多粉尘、有切削液飞溅的使用环境。设计过程中重点考虑了安装边界的适配性，悬臂基座的安装孔位采用通用化长圆孔设计，可直接固定在机床床身的原有安装平面上，

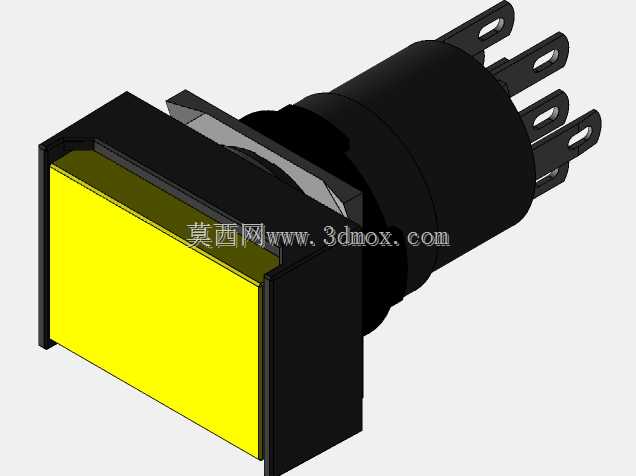

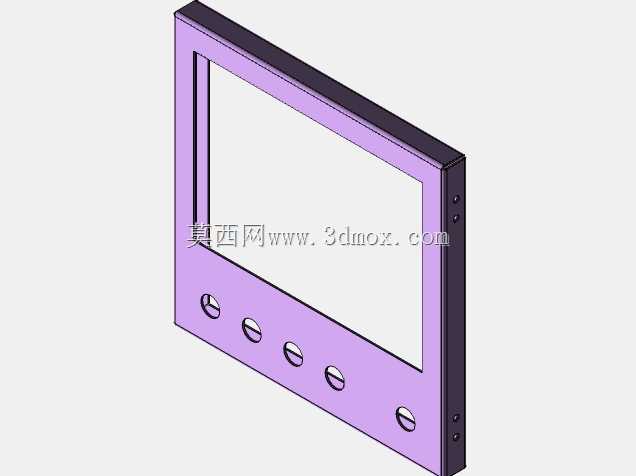

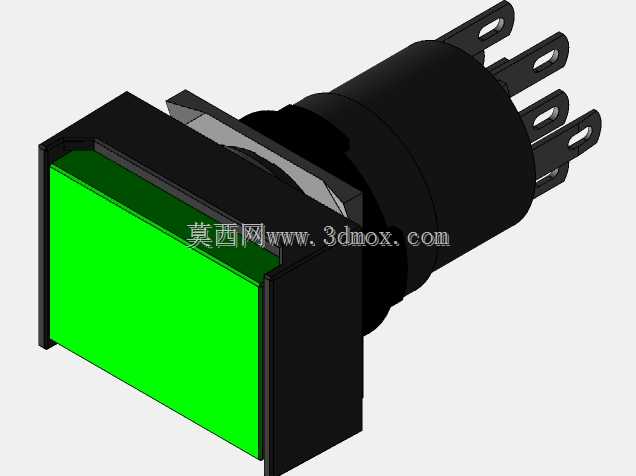

　　无需额外加工安装孔位，适配多数卧式车床、小型铣床的床身侧面安装尺寸；箱体整体厚度控制在120mm以内，宽度280mm，高度320mm，调整到最外侧位置时距离安装基座的最大伸出距离为400mm，不会超出机床原有安全防护范围，也不会在机床移动部件运行时发生干涉。箱体内部预留了PLC扩展模块、开关电源的安装空间，可根据实际需求加装IO扩展模块、通讯模块，无需额外增加外置控制盒，所有接线端子采用导轨式安装，接线时可将端子导轨抽出操作，降低现场接线的难度。操作箱的屏幕安装槽做了下沉式设计，屏幕表面比箱体正面低2mm，避免操作人员走动时剐蹭屏幕表面，屏幕四周粘贴密封泡棉，防止切削液从屏幕安装缝隙渗入箱体内部；按钮全部采用工业级防油型按钮，

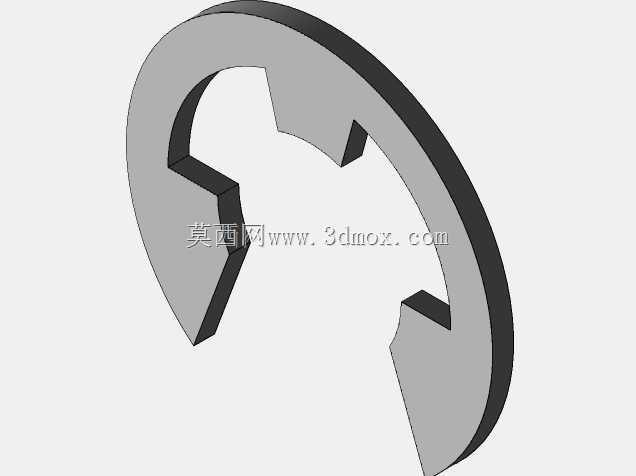

　　按钮与箱体安装孔之间加装橡胶密封圈，长期接触切削液也不会出现触点锈蚀的问题。这套结构在设计时充分考虑了现场改造的通用性，不需要对原有设备的结构做大规模改动，仅需在床身合适位置固定悬臂基座，完成线缆连接即可投入使用，相比市面上的成品悬臂操作箱，结构更紧凑，成本更低，完全适配普通机床数控改造、小型专机制作的操作站搭建需求，悬臂的承重经过校核，可承载10kg以内的箱体重量，长期使用不会出现悬臂变形、铰接点松动的问题，铰接轴采用不锈钢材质，配合耐磨铜套，反复调节上万次也不会出现明显的旷量，保证操作箱的调节手感始终稳定。
