立式回转工作台数控铣床结构设计

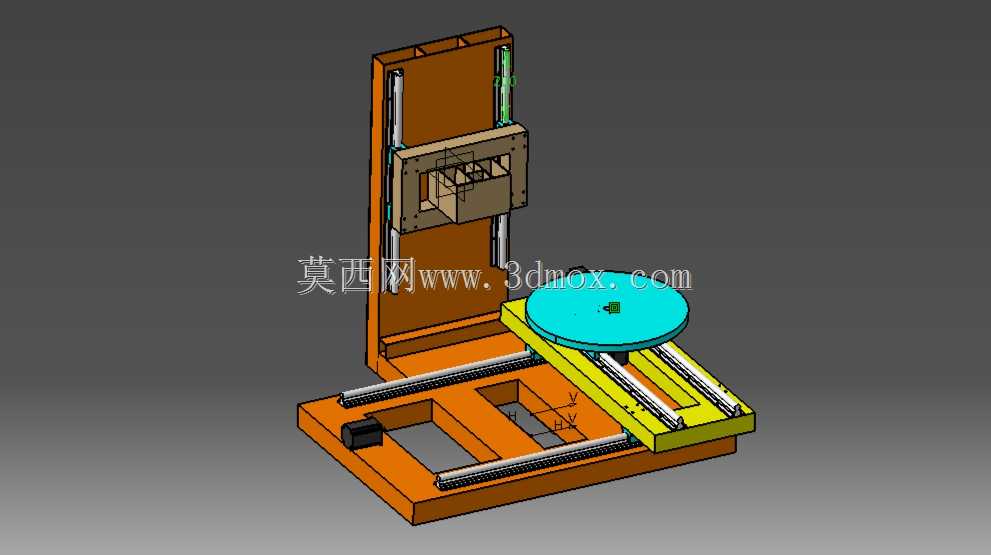

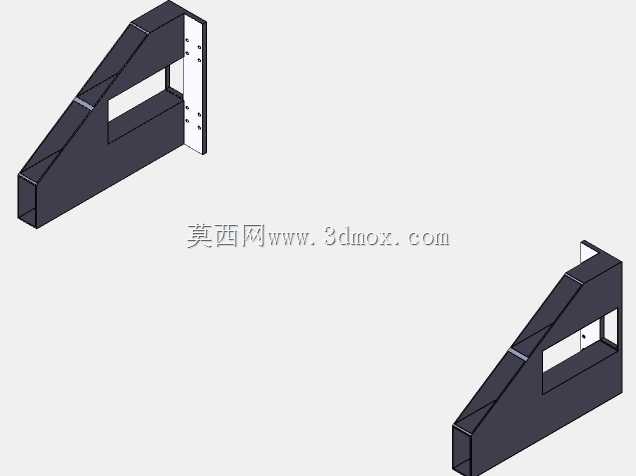

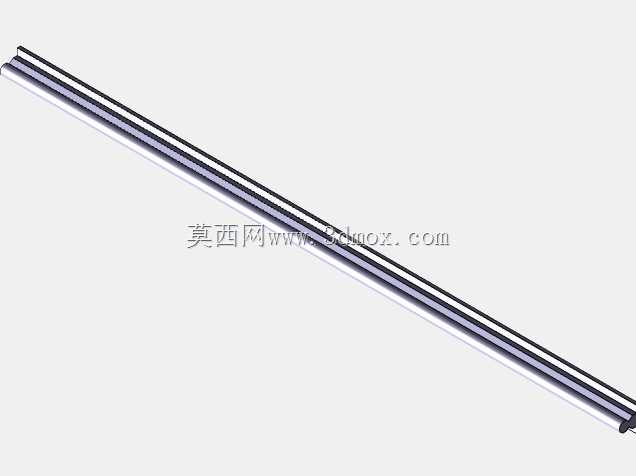

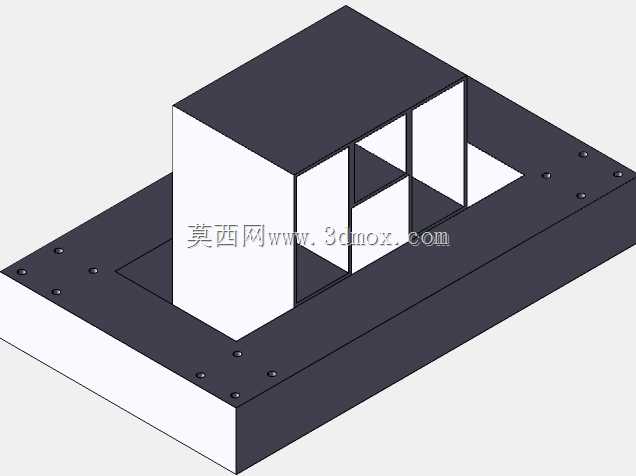

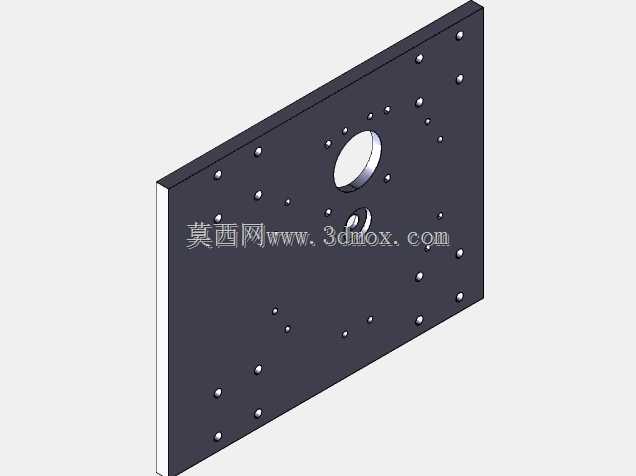

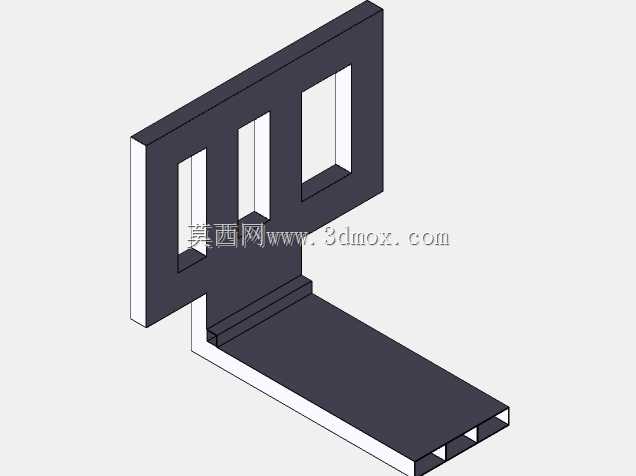

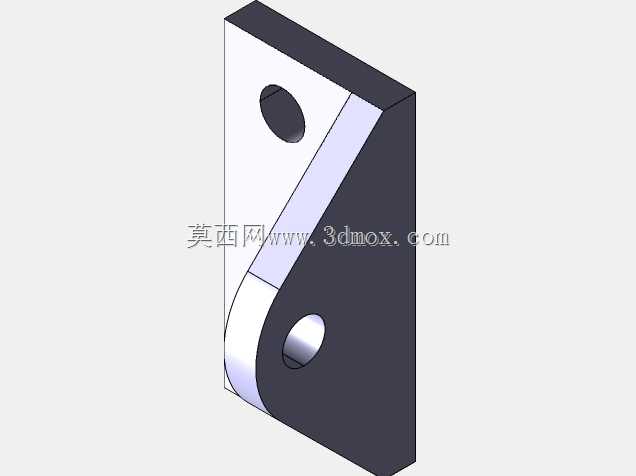

　　这款立式带回转工作台的数控铣削设备，主要面向小型精密零件的多面加工场景，常见于五金零件批量加工、小型模具型腔铣削、教学实训设备开发等领域，可完成平面铣削、沟槽加工、曲面成型、钻孔攻丝等常规铣削工序，搭配第四轴回转功能后，无需二次装夹即可完成工件周向多个面的加工，有效减少装夹误差，提升小型复杂零件的加工效率。从结构布局来看，设备采用经典的C型立式布局，床身底座为整体式铸铁焊接结构，底部预留了安装地脚的固定孔位，整体安装边界控制在长800mm、宽600mm的占地范围内，适合放置在小型加工车间、院校实训工位甚至个人加工工坊内使用，不需要过大的场地空间。Z轴方向采用双直线导轨导向，搭配滚珠丝杠传动，主轴滑枕安装在垂直导轨座上，

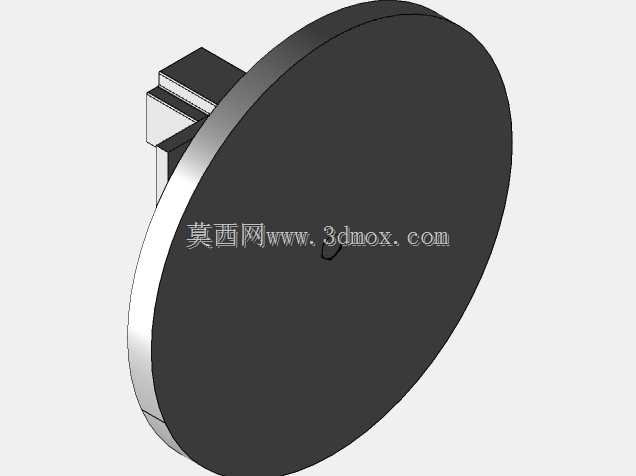

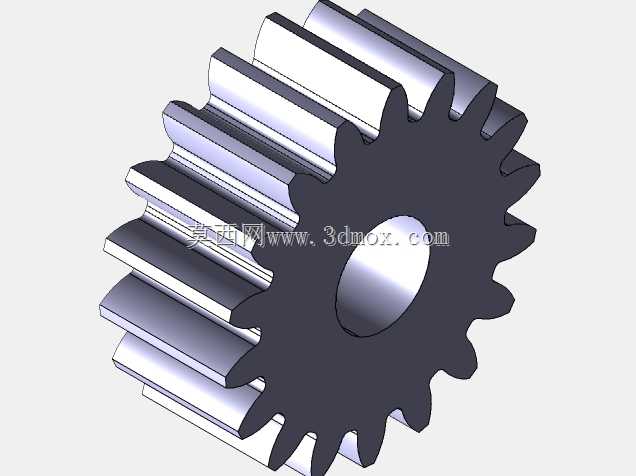

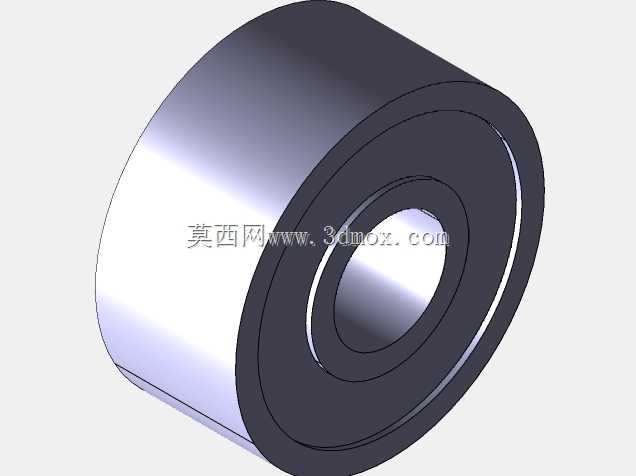

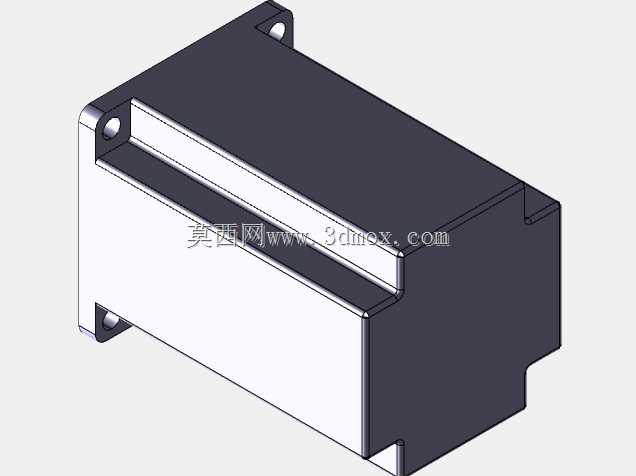

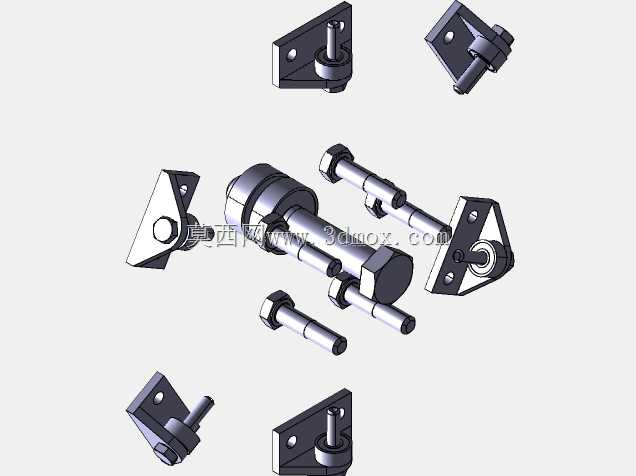

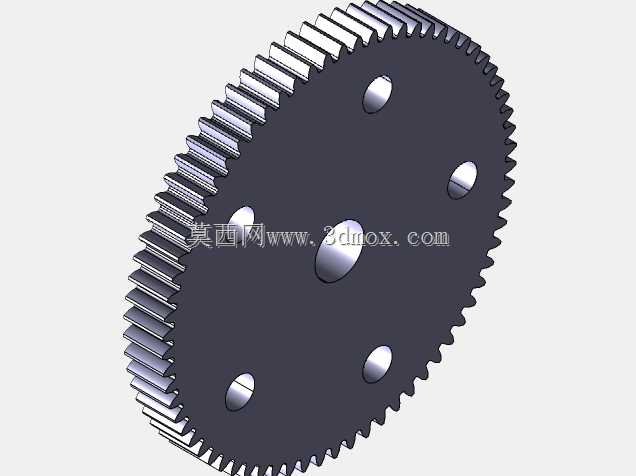

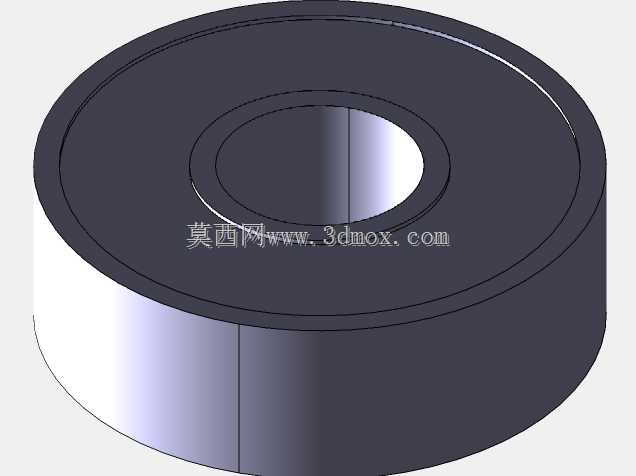

　　垂直行程可满足150mm以内的铣削深度需求，导轨两侧设计有防尘护板的安装位，可阻挡加工过程中产生的铁屑、切削液进入传动副，延长导轨和丝杠的使用寿命。X轴方向布置在底座上方，采用双导轨支撑的滑台结构，行程覆盖300mm的横向加工范围，滑台上方搭载Y轴进给机构，Y轴行程为200mm，两个水平轴的传动均采用一端固定一端支撑的丝杠安装方式，既保证传动刚度，又能抵消长时间运行产生的热伸长量。Y轴滑台上方安装直径200mm的回转工作台，工作台采用T型槽结构设计，可通过压板、卡盘等夹具固定不同外形的工件，回转台由伺服电机驱动，可实现分度定位或者连续回转进给，满足多面体零件、圆柱凸轮类零件的加工需求。设计过程中优先考虑了结构的易装配性，

　　所有导轨安装面均预留了刮研余量，装配时可通过配磨镶条调整导轨间隙，保证各轴的运动精度；电气走线槽沿床身内侧布置，避免走线外露干涉运动部件，同时方便后期线路检修维护。主轴单元采用高速电主轴安装方案，主轴端面到回转工作台的最大距离为280mm，可装夹直径1-13mm的铣刀、钻头等刀具，最高转速可满足有色金属、工程塑料等软质材料的高速铣削需求，也可适配低速大扭矩切削参数加工钢材类零件。设备的防护结构采用半开放设计，操作侧预留足够的上下料空间，非操作侧可加装挡板阻挡铁屑飞溅，底座内部预留了切削液收集槽的安装空间，可配套小型切削液循环系统，实现湿式加工，降低刀具磨损，提升加工表面质量。各轴的限位开关安装位均在结构设计时做了预留，

　　硬限位块布置在各轴行程的两端，防止超程运行造成机械碰撞，回零开关的安装位置统一调整在各轴的负向极限位置，方便电气调试时的原点设定。整体结构没有冗余的设计部件，所有受力部件均做了筋板加强处理，在保证整体刚度满足铣削切削力要求的前提下，尽可能控制设备整体重量，方便设备的搬运与安装，适合小型加工场景下的多品种小批量零件生产使用，也可作为数控设备教学的实操载体，帮助学习者理解三轴、四轴数控铣床的结构组成与运动逻辑。
