Creo10适配车载充电器外观结构设计

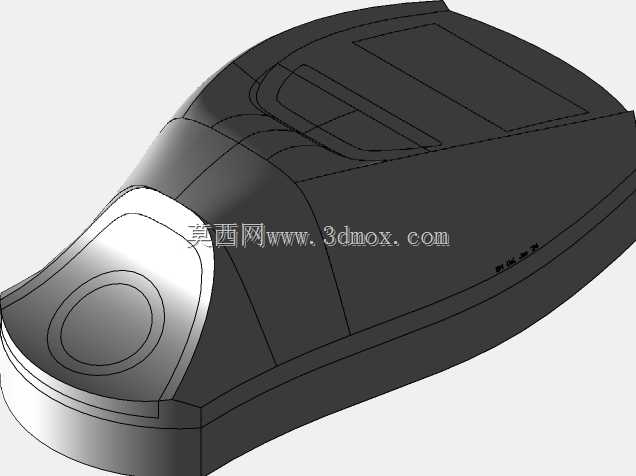

　　这款车载充电器的结构设计，核心围绕乘用车点烟器接口的安装边界展开，整体采用流线型曲面造型，适配车内中控区域的安装环境，避免棱角结构在车辆行驶颠簸过程中剐蹭驾乘人员，同时契合多数家用车型内饰的曲面设计语言，不会在中控区域显得突兀。从实际使用场景出发，设计阶段首先锁定了点烟器接口的标准安装尺寸，插接头部分的外径严格匹配通用点烟器插口的内径公差，插入后卡扣结构的卡合量控制在合理区间，既保证车辆行驶过程中不会因颠簸松脱断电，也不会因为卡接过紧导致用户插拔费力。外露的主体部分采用上窄下宽的渐变弧面过渡，靠近插口的根部做了圆弧收边处理，避免和点烟器周边的中控饰板产生干涉，适配不同车型点烟器接口周边的凹凸造型差异，减少适配盲区。

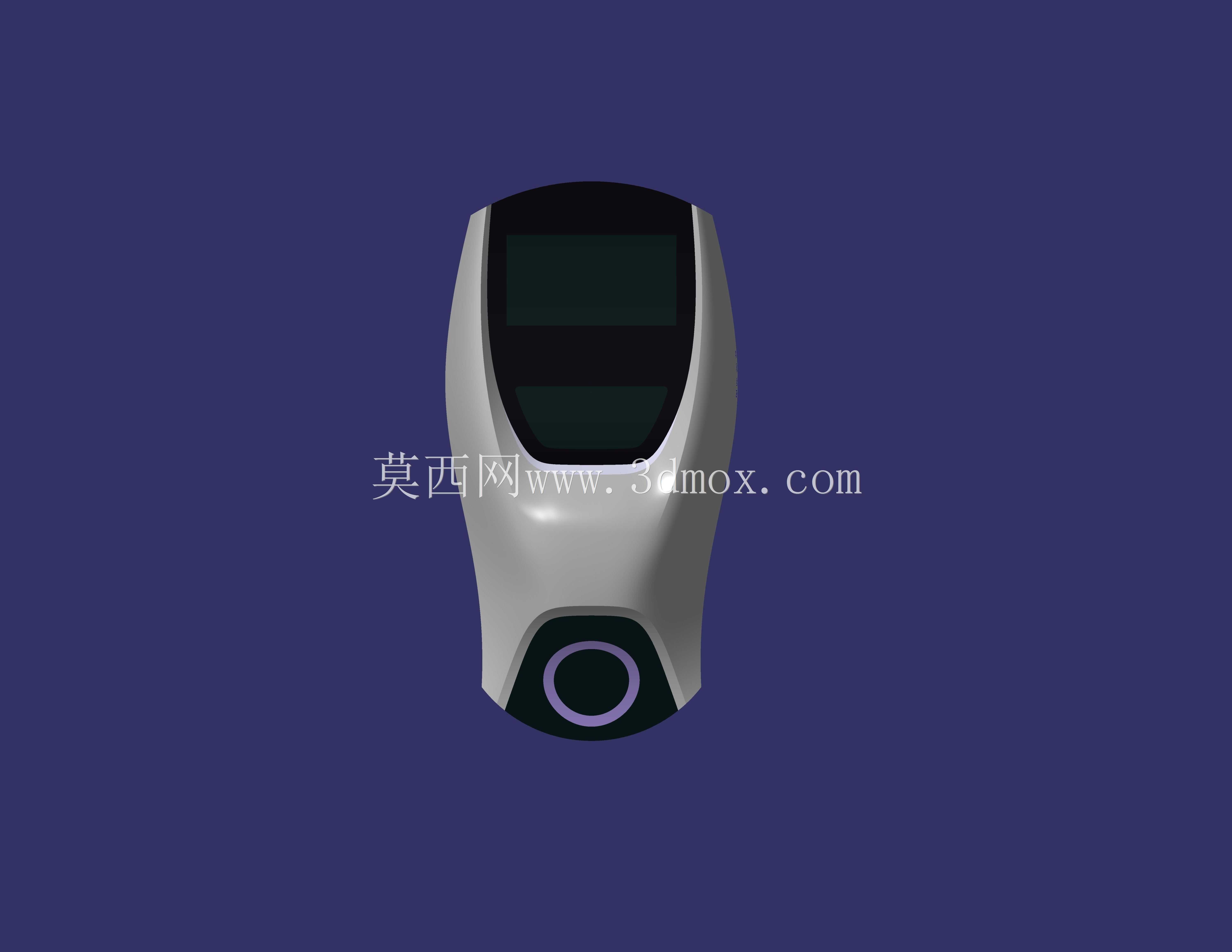

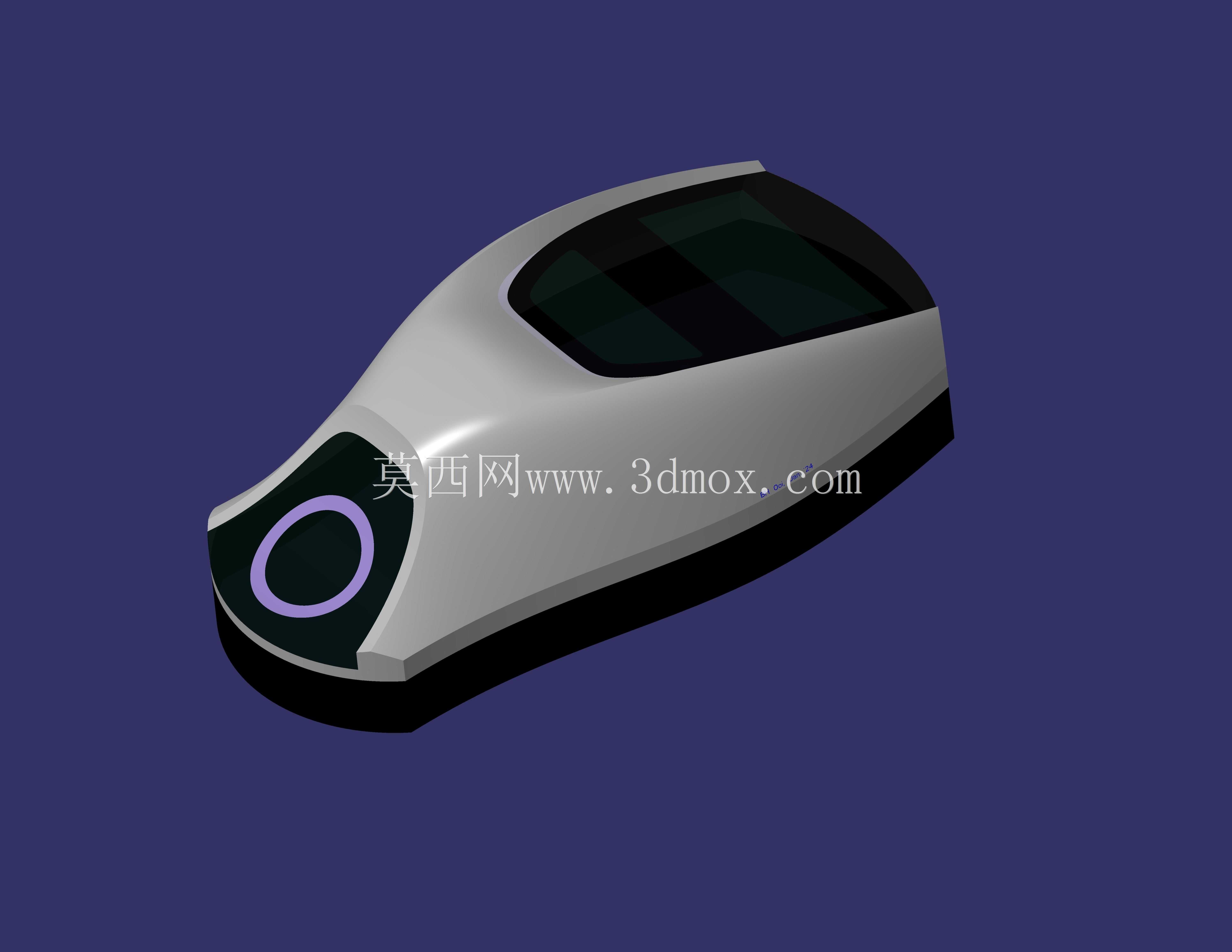

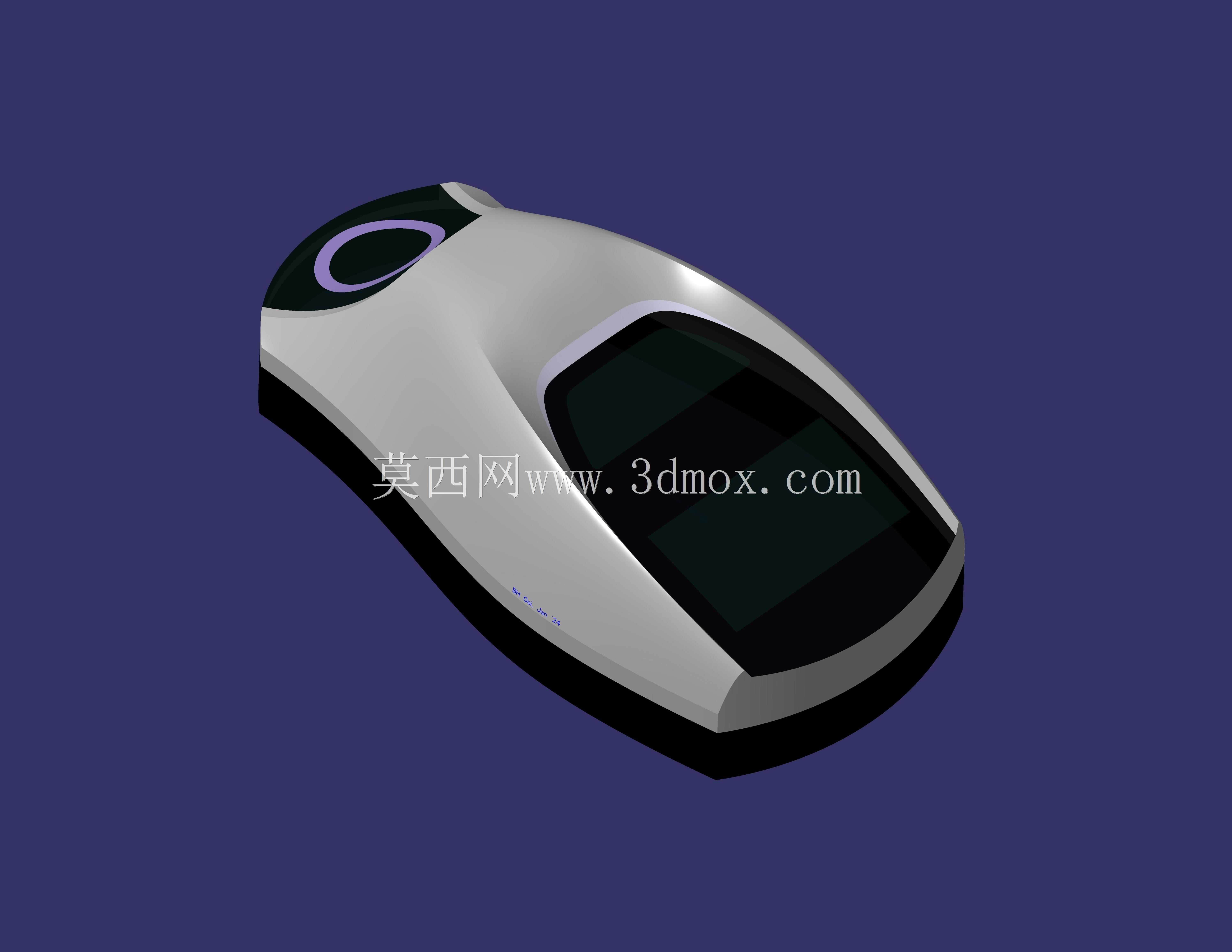

　　顶部的环形指示灯区域做了内凹沉台设计，指示灯的透光罩和主体外壳采用齐平曲面配合，没有突出的棱边，既避免日常使用中积灰难以清理，也能让指示灯的光线柔和漫射，夜间行车时不会产生刺眼的反光干扰驾驶员视线。正面的显示屏区域同样采用曲面贴合设计，屏幕外的保护面板和外壳曲面做了连续过渡，没有阶梯状的断差，手指触碰操作时不会有硌手的触感，同时屏幕的显示角度做了倾斜优化，用户坐在驾驶位正常坐姿下无需大幅低头就能看清充电电压、电流等参数，减少驾驶过程中的视线偏移，提升行车安全性。外壳的分模线设置在侧面弧面的切线位置，日常使用视角下不会看到明显的合模缝，兼顾外观质感和注塑生产的工艺可行性，壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、翘曲等缺陷，

　　同时保证外壳有足够的结构强度，日常插拔受力时不会出现开裂变形。内部的电路板安装槽做了定位筋设计，电路板装入后通过周边的筋位限位，不需要额外打胶就能固定，减少装配工序，同时筋位之间预留了足够的散热间隙，充电过程中功率器件产生的热量可以通过间隙内的空气对流传递到外壳，再通过外壳的曲面散热面散发出去，避免长时间大电流充电时内部积热导致元器件性能衰减。插接头内部的正负极弹片采用弧形接触设计，接触面积比传统直片弹片提升近三成，大电流充电时的接触电阻更低，发热更小，同时弹片的弹性变形量经过反复校核，经过上千次插拔后依然能保持足够的接触压力，不会出现接触不良的问题。从功能适配角度，这款充电器的主体内部空间预留了多协议充电模块的安装位置，

　　可以兼容市面主流的快充协议，同时外壳上的USB接口开孔位置做了下沉式导向设计，用户在车内光线不好的环境下盲插充电线时，插头可以顺着导向斜面滑入接口，不需要反复对准，提升使用便利性。整体外形的最大外轮廓尺寸控制在合理范围内，插入点烟器后外露部分不会遮挡中控区域的其他按键或者储物格，适配多数紧凑级车型的中控布局，不会因为充电器尺寸过大影响周边部件的正常使用。曲面建模过程中，所有的过渡曲面都保持了G2连续，外观没有生硬的折角，光影反射流畅自然，既满足外观的质感要求，也为后续的外壳注塑、表面处理工序提供了良好的模型基础，不会因为曲面曲率突变导致喷涂、电镀等表面处理工序出现流挂、积漆等缺陷。
