菲亚特Ducato230房车配套头枕护罩结构

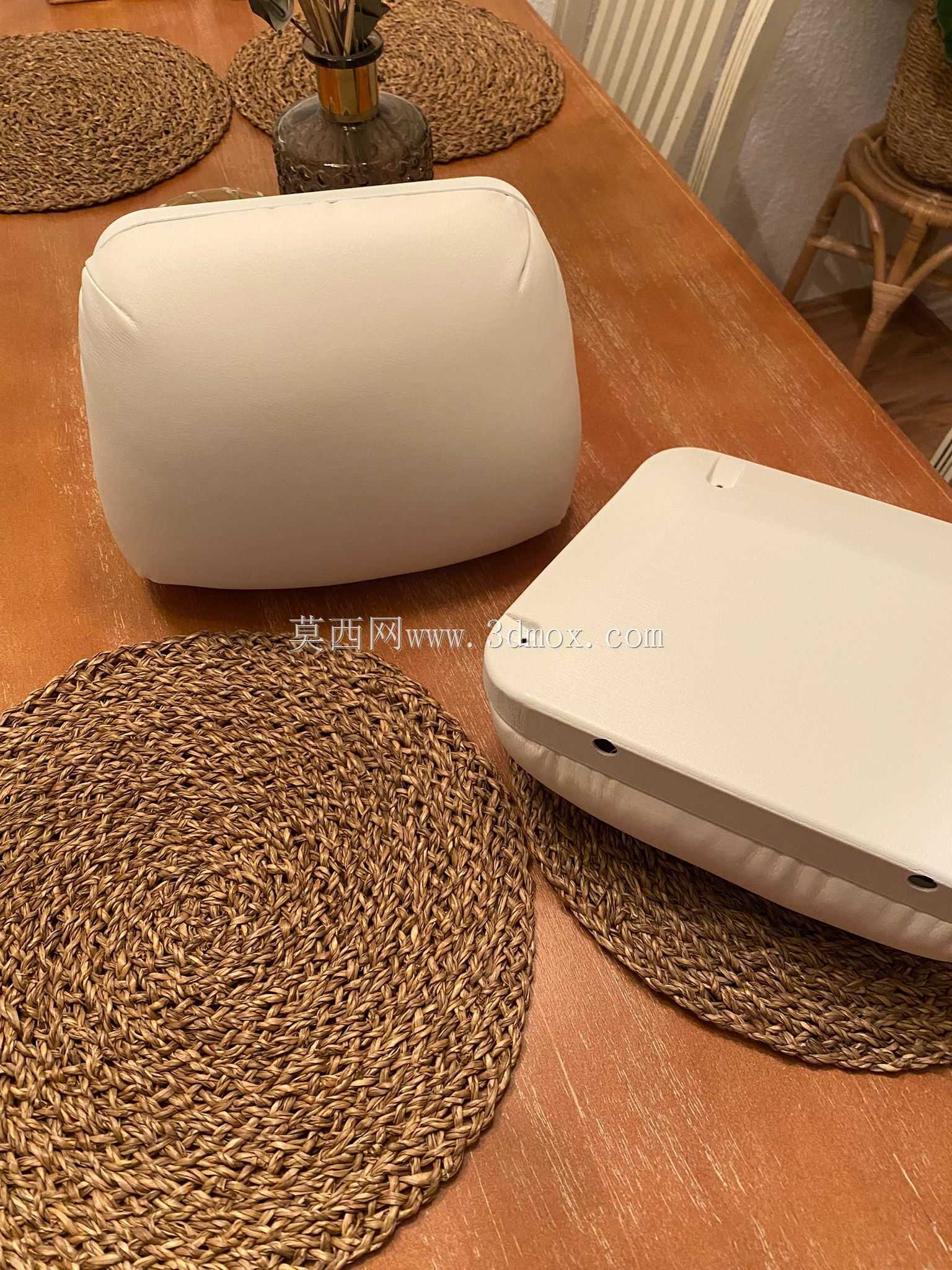

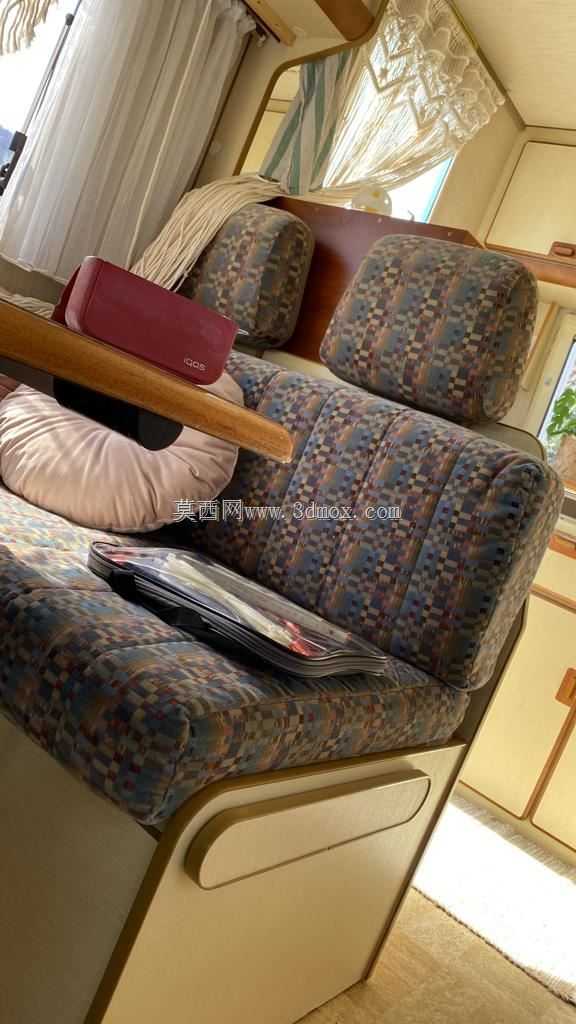

　　这款覆盖件属于旅居房车内饰配套的功能护罩，适配菲亚特Ducato 230车型的Hymer Camp 55款房车，核心作用是包覆座椅头枕位置的外露结构，同时兼顾内饰视觉统一性与日常使用的防护需求。从实际装车场景来看，这类护罩长期处于驾乘人员头部接触区域周边，既要耐受日常使用中的剐蹭、汗液侵蚀、温度交变带来的材料形变，还要避免出现尖锐棱角磕碰驾乘人员，同时要和周边内饰的曲面、安装点位完全匹配，不能出现装配缝隙不均、固定点位错位的问题。

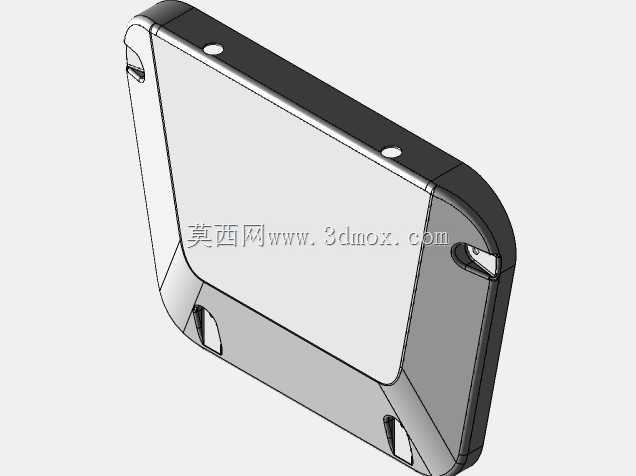

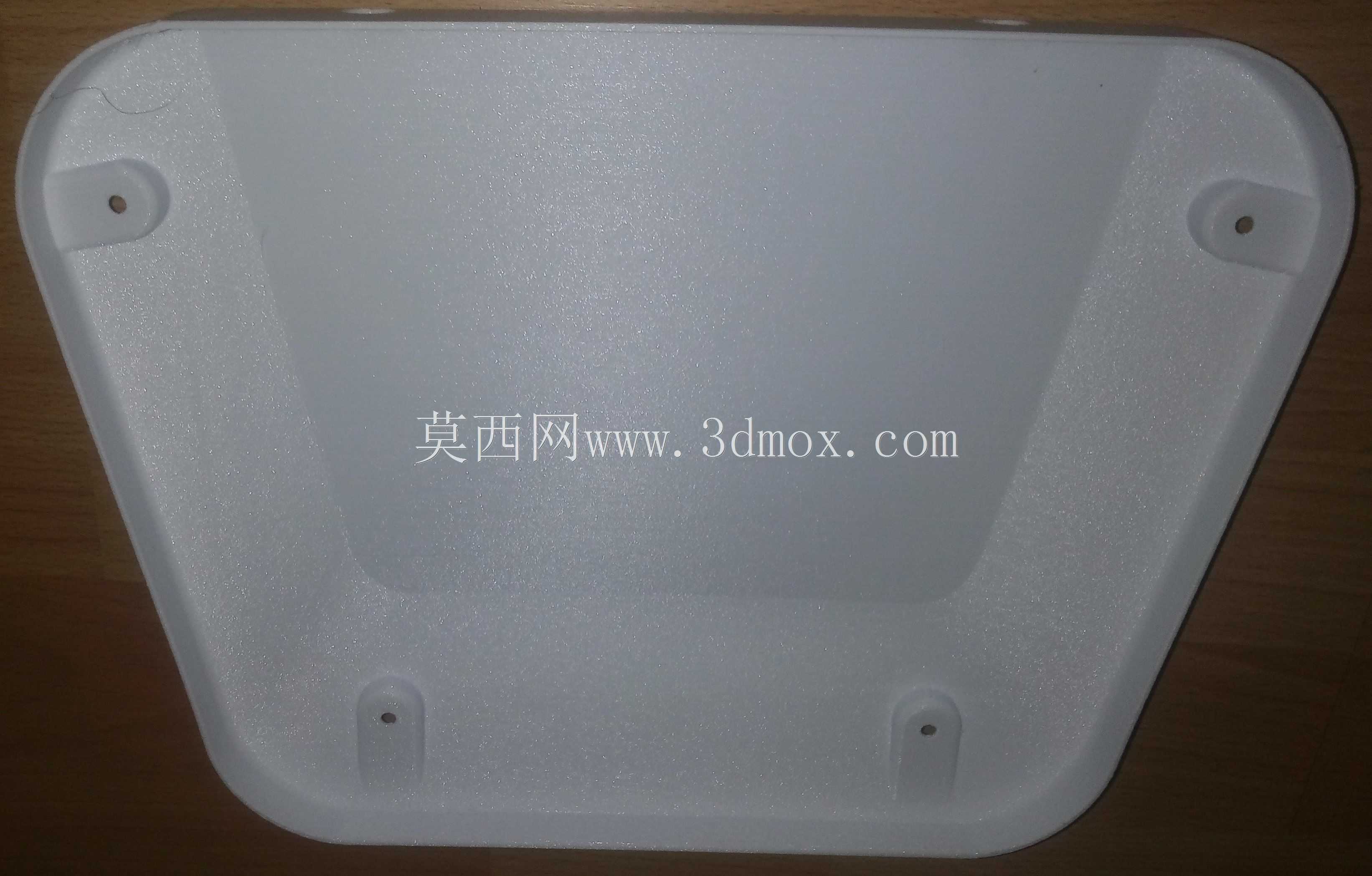

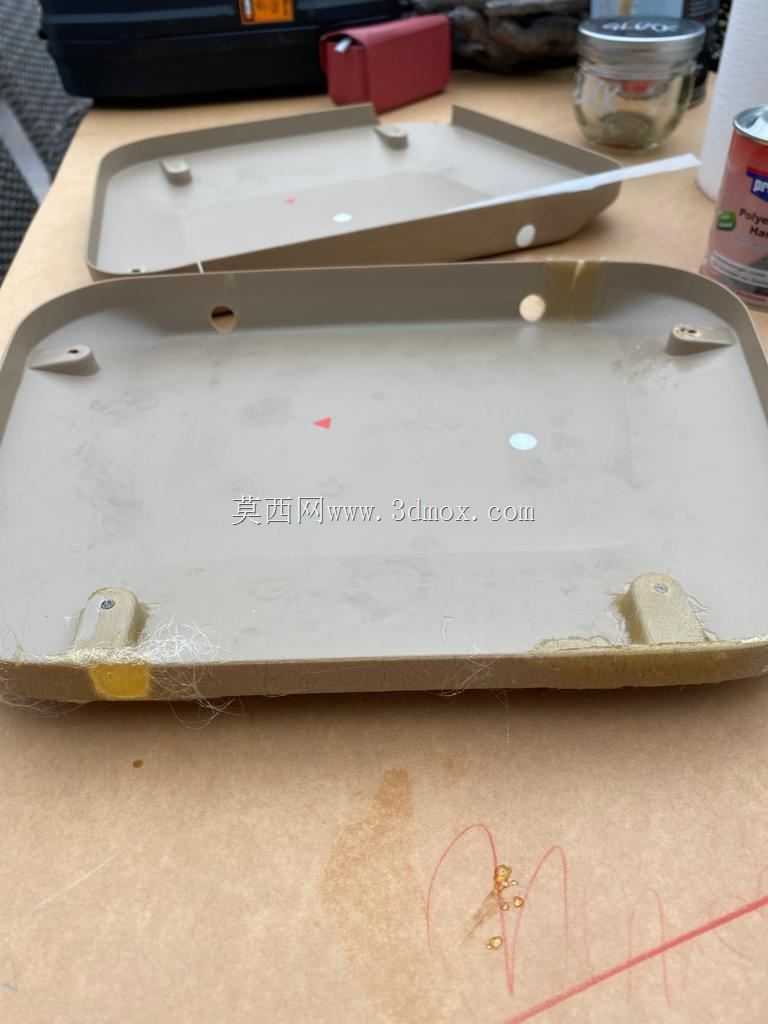

　　设计阶段首先围绕原车安装边界做逆向拟合，护罩整体采用浅弧面薄壁结构，边缘做了1.5mm厚度的翻边处理，既提升薄壁件的整体刚性，避免长期使用出现边缘翘曲变形，也能在装配时和原车基座形成贴合的止口，遮挡内部的固定结构与线束。护罩背面设置了三处带安装孔的凸台，凸台高度统一为6mm，安装孔直径适配原车常用的4mm自攻螺丝，凸台根部做了R2的圆角过渡，避免注塑成型时出现缩痕，同时降低安装受力时的应力集中风险，防止螺丝锁紧时凸台根部开裂。护罩表面预留了两个直径8mm的定位孔，装配时可以先通过定位孔和原车基座上的定位柱对齐，不需要反复调整位置就能快速对准安装孔，大幅提升装配效率，也能避免装配偏差导致的护罩表面受力不均。

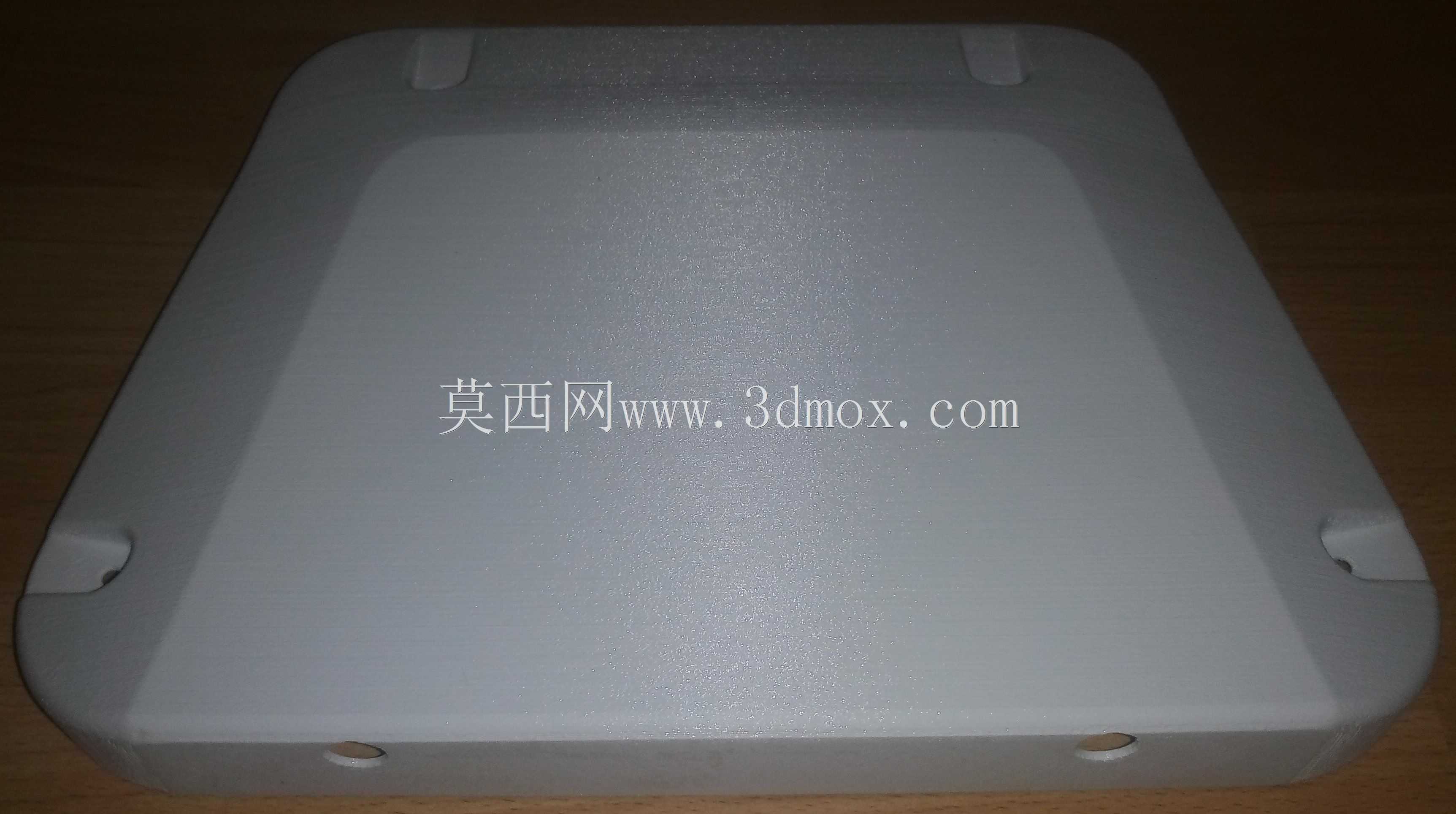

　　考虑到这类老款房车的配件已经停产，很多车主在翻新内饰时找不到适配的替换件，这款护罩的建模完全复刻了原车件的曲面弧度与安装尺寸，不需要对原车基座做任何打孔、打磨修改就能直接替换安装。护罩的壁厚统一设置为2.2mm，适配FDM3D打印的成型特性，使用PETG材料打印时不会出现壁厚不均导致的翘曲、层间剥离问题，打印完成后只需要简单去除支撑就能直接装配。护罩的外表面做了微磨砂质感的曲面处理，没有额外的凸起纹理，既方便日常擦拭清洁，也能和原车老款内饰的哑光质感保持一致，不会因为更换配件出现明显的视觉色差违和感。

　　从功能细节来看，护罩边缘和周边内饰的配合间隙控制在1mm以内，既不会因为间隙过大露出内部结构影响美观，也不会因为间隙过小在温度升高出现材料膨胀时和周边部件发生挤压异响。护罩的内表面设置了两条交叉的加强筋，筋条高度3mm、厚度1.5mm，在不增加整体壁厚的前提下大幅提升护罩的抗形变能力，即使受到侧向的按压冲击力，也不会出现明显的凹陷变形，长期使用也不会因为材料蠕变出现表面塌陷的问题。针对头枕调节杆的穿出位置，护罩上预留了对应的长圆形避让孔，避让孔边缘做了R1的圆角处理，不会在头枕上下调节时刮蹭调节杆表面，也不会因为调节杆的活动出现摩擦异响。

　　实际选型使用时，只需要核对原车座椅头枕位置的安装点位间距，确认三个固定凸台的位置和原车基座匹配，就可以直接替换损坏的原车护罩，不需要额外做结构修改。对于自行改装房车内饰的用户，也可以在这个模型的基础上调整曲面弧度、安装孔位置，适配不同车型的头枕防护需求，建模时所有特征都做了参数化预留，修改尺寸时不需要重构整体曲面，只需要调整对应凸台、避让孔的位置参数就能快速生成适配不同车型的版本，大幅缩短定制配件的建模周期。
