带安装支座的汽车车窗驱动减速电机结构

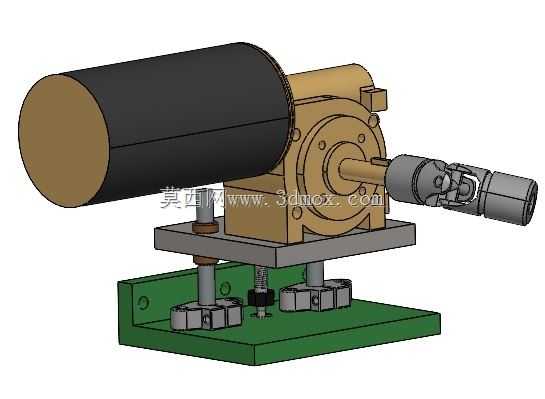

　　这套驱动组件主要面向乘用车辆侧窗升降场景设计，核心功能是将直流电机的高转速低扭矩输出，通过内置的蜗轮蜗杆减速结构转换为低转速大扭矩的动力输出，再通过端部的万向联轴节传递至车窗升降的曲柄连杆机构，最终带动玻璃沿导槽完成平稳的升降动作。不同于外露式的裸电机结构，这套组件自带一体化的安装调节支座，底部的绿色安装底板可直接通过螺栓固定在车门内板的预留安装位上，底板与电机安装板之间设置了三根支撑柱，其中两根为带锁紧螺母的高度调节螺柱，可在装配时微调电机输出轴的轴线高度，匹配不同车型车门内的安装公差，第三根支撑柱旁设置了带弹簧的预紧调节结构，可消除减速箱输出端与联轴节对接时的轴向间隙，避免车辆行驶过程中因颠簸产生的传动异响。从结构设计逻辑来看，

　　这套壳的直流电机部分采用了常规的有刷直流结构，适配车载12V直流供电体系，输出端直接耦合到棕黄色的减速箱壳体内，减速箱采用蜗轮蜗杆传动形式，一方面可以获得较大的单级减速比，满足车窗升降所需的扭矩要求，另一方面蜗轮蜗杆结构具备反向自锁特性，可在电机断电后锁止输出轴位置，避免车窗受外力强制下压或自行滑落，提升车辆使用的安全性。输出端的万向联轴节设计是这套结构的细节亮点，考虑到车门内板的安装公差、以及玻璃升降过程中曲柄机构的运动轨迹并非完全与电机输出轴同轴，万向联轴节可以补偿一定范围内的角度偏差与径向错位，降低装配时的对中精度要求，同时减少传动过程中的卡滞风险，延长整套机构的使用寿命。在安装边界方面，

　　整套组件的轴向总长度从电机尾端到联轴节输出端控制在合理范围内，可适配绝大多数紧凑级家用轿车的车门内腔空间，底部安装底板的四个安装孔位按照常见车型的车门安装点间距设计，安装板上方的电机与减速箱部分的径向尺寸经过优化，不会与车门内的防撞梁、玻璃导槽、音响线束等周边部件产生干涉。实际装车应用中，这类带安装支座的减速电机组件可直接替换同规格的原车车窗电机，装配时仅需将底板固定在车门内板，对接好联轴节与升降机构的输入端，接通车载供电线束即可完成安装，无需额外制作转接支架或调整周边部件位置。结构设计过程中，针对车门内腔的潮湿、多尘环境，减速箱与电机壳体的接缝处均预留了密封槽位，可加装橡胶密封圈阻挡水汽与灰尘进入内部传动结构，

　　支撑螺柱与调节部位均采用金属材质，避免长期使用后出现塑料件老化断裂的问题，锁紧螺母采用防松设计，可在车辆长期振动工况下保持调节位置不发生偏移，保证传动系统的同轴度始终处于合理区间。输出轴的材质选用调质处理的合金钢，可承受车窗升降过程中的交变载荷，联轴节的铰接部位做了耐磨处理，减少长期往复转动带来的磨损量，整套结构的传动效率经过匹配设计，可在额定电压下平稳带动不同厚度的车用钢化玻璃完成全行程升降，运行过程中噪音控制在车载部件的允许范围内，不会产生明显的传动异响影响驾乘体验。
