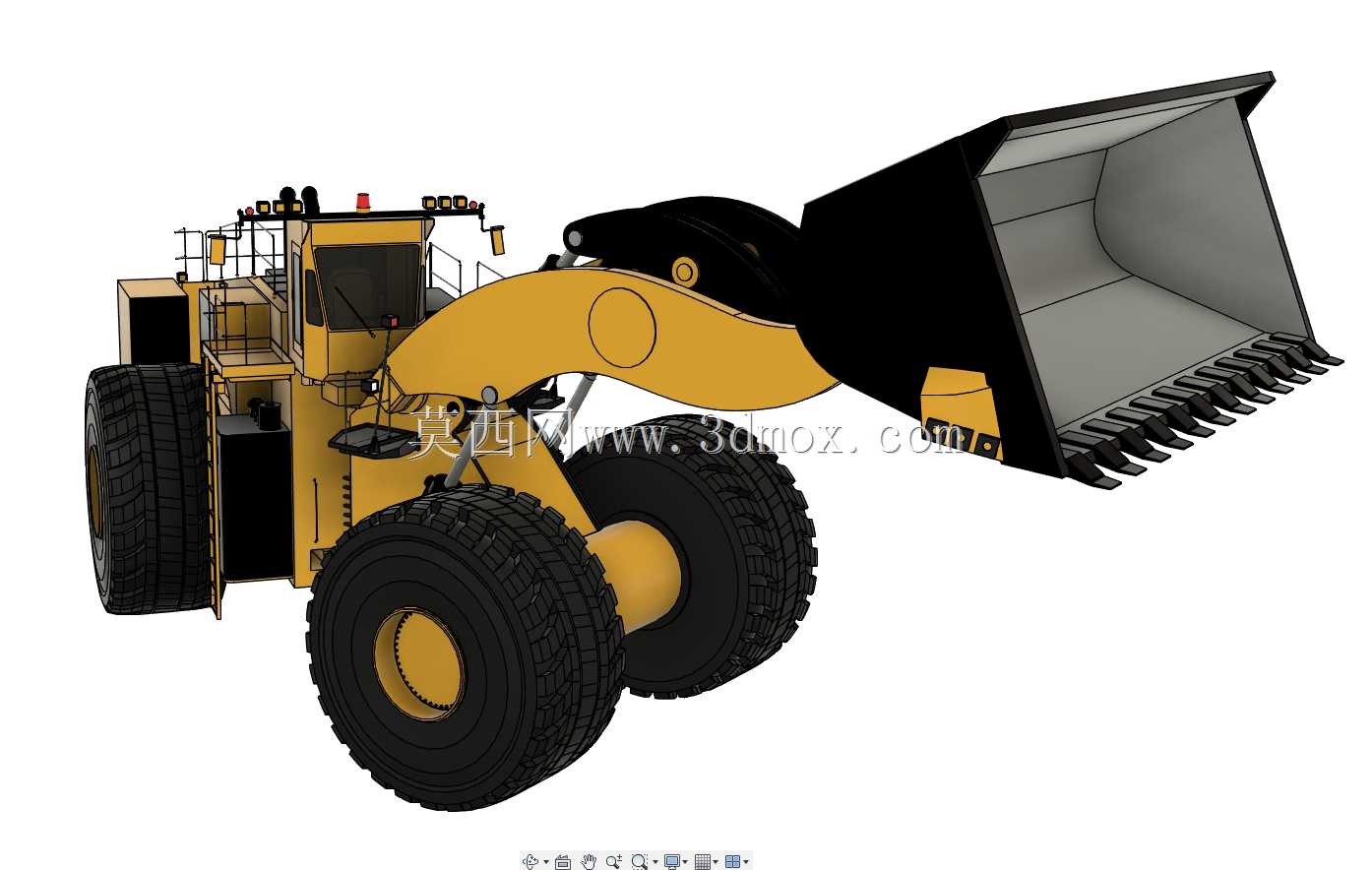

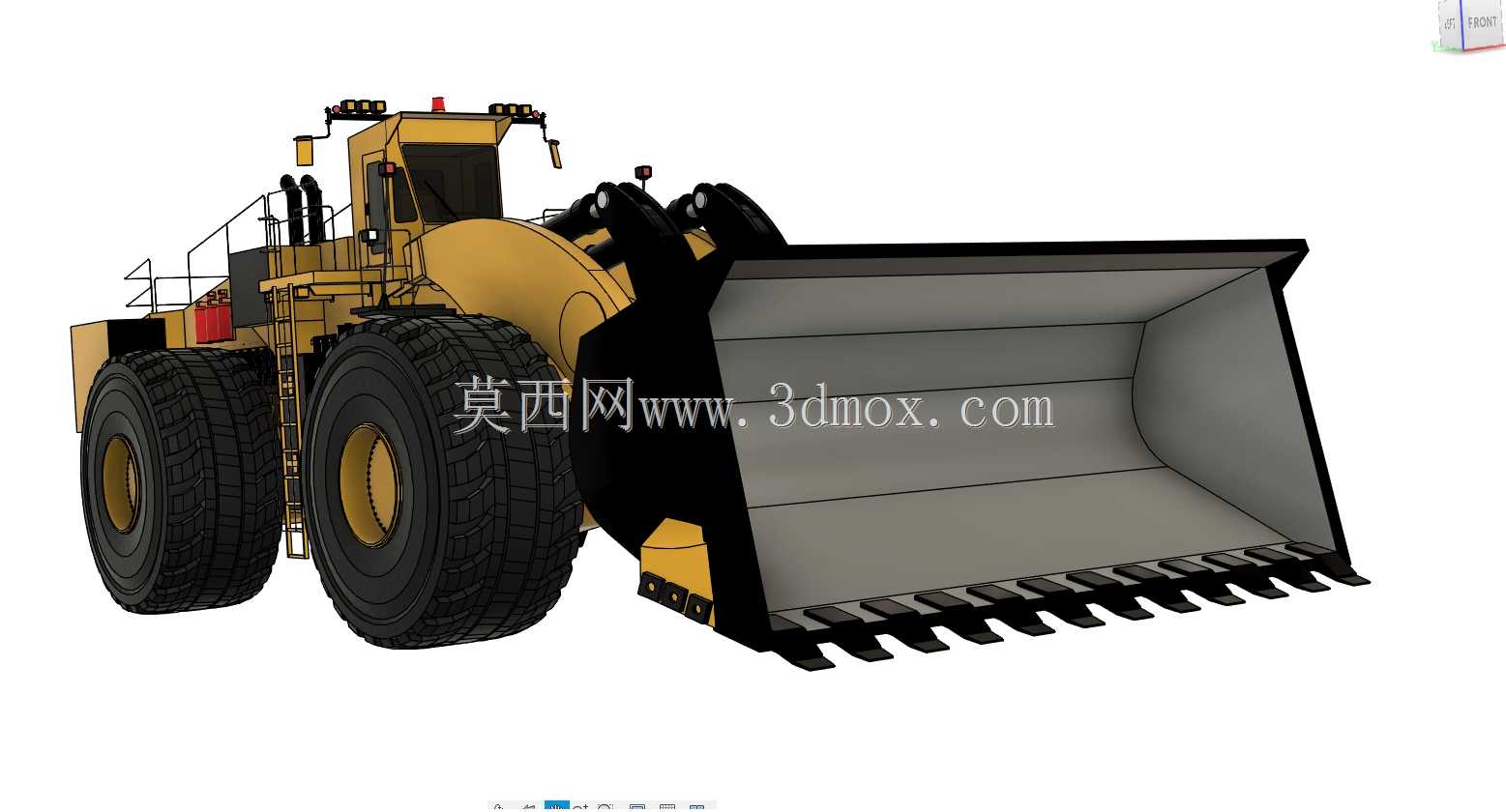

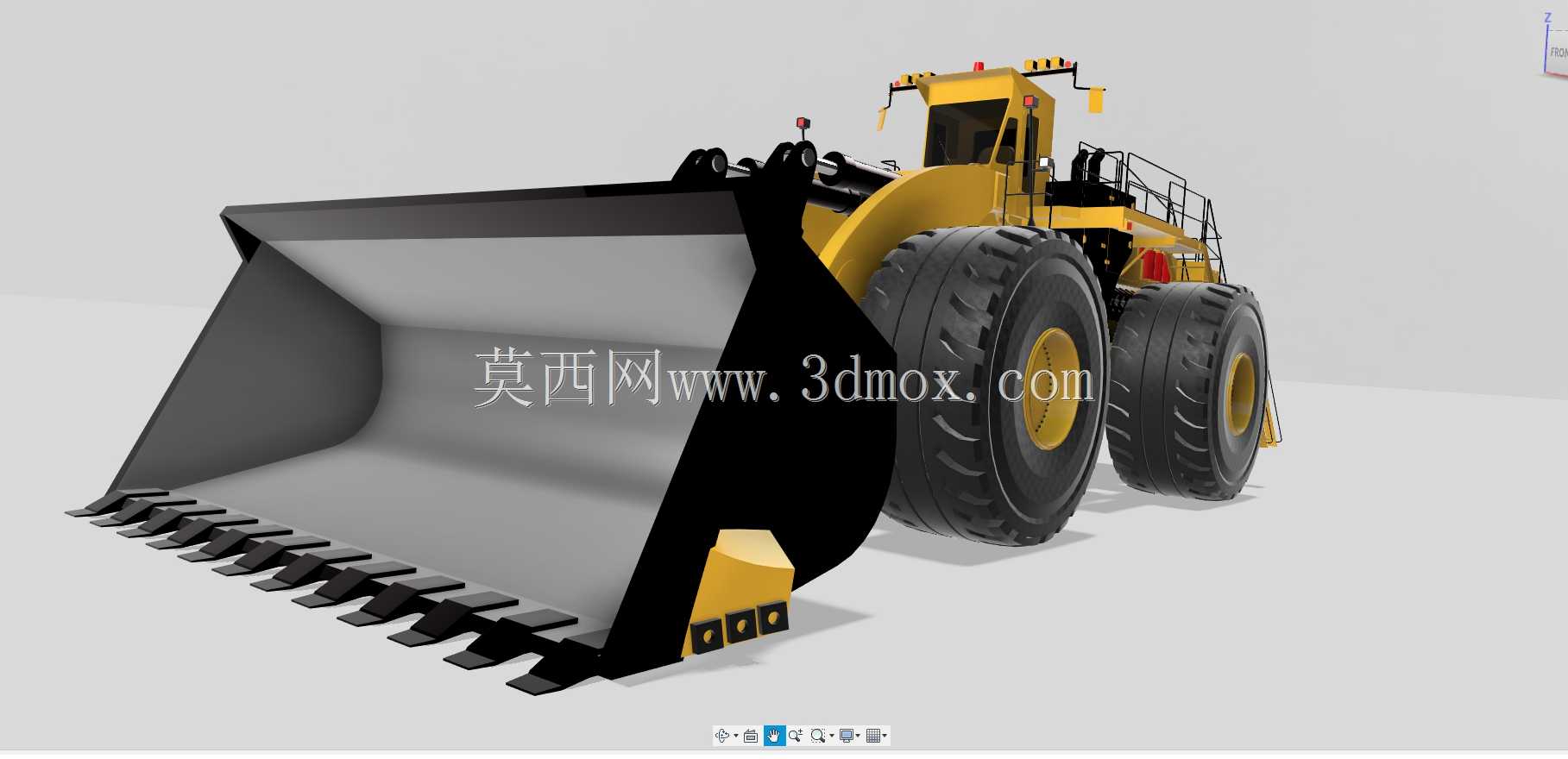

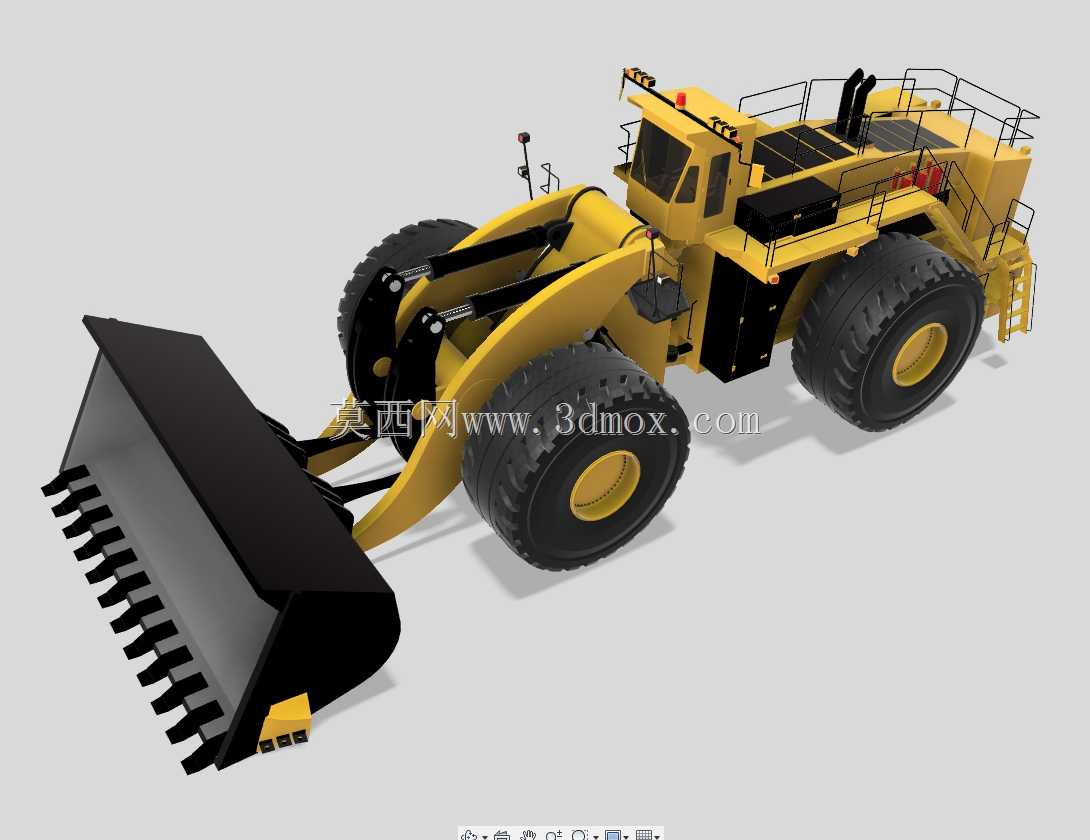

大型矿用轮式装载铲运设备三维结构

　　这款重型轮式装载设备主要面向露天矿山开采、大型土石方剥离、散装矿料短距离转运场景设计，是露天矿区物料转运链路里的核心铲装设备，单斗铲装量级匹配百吨级矿用自卸车的装载节拍，可减少矿场物料转运的车辆等待时长，提升整体采装作业效率。从结构设计逻辑来看，整机采用前后车架铰接式布局，铰接点位置经过载荷分布优化，可在狭窄矿区作业面实现更小半径的转向动作，适配露天采场不规则的作业场地边界。工作装置采用反转六连杆机构，铲斗举升、翻转的运动轨迹经过运动学仿真校核，铲斗切削刃的插入角度可在插入料堆时保持最优切入角，减少插入阻力，同时在高位卸料时可获得足够的卸料高度与卸料距离，避免物料撒落到运输车辆的车厢外侧。行走系统配置大直径深花纹矿用轮胎，

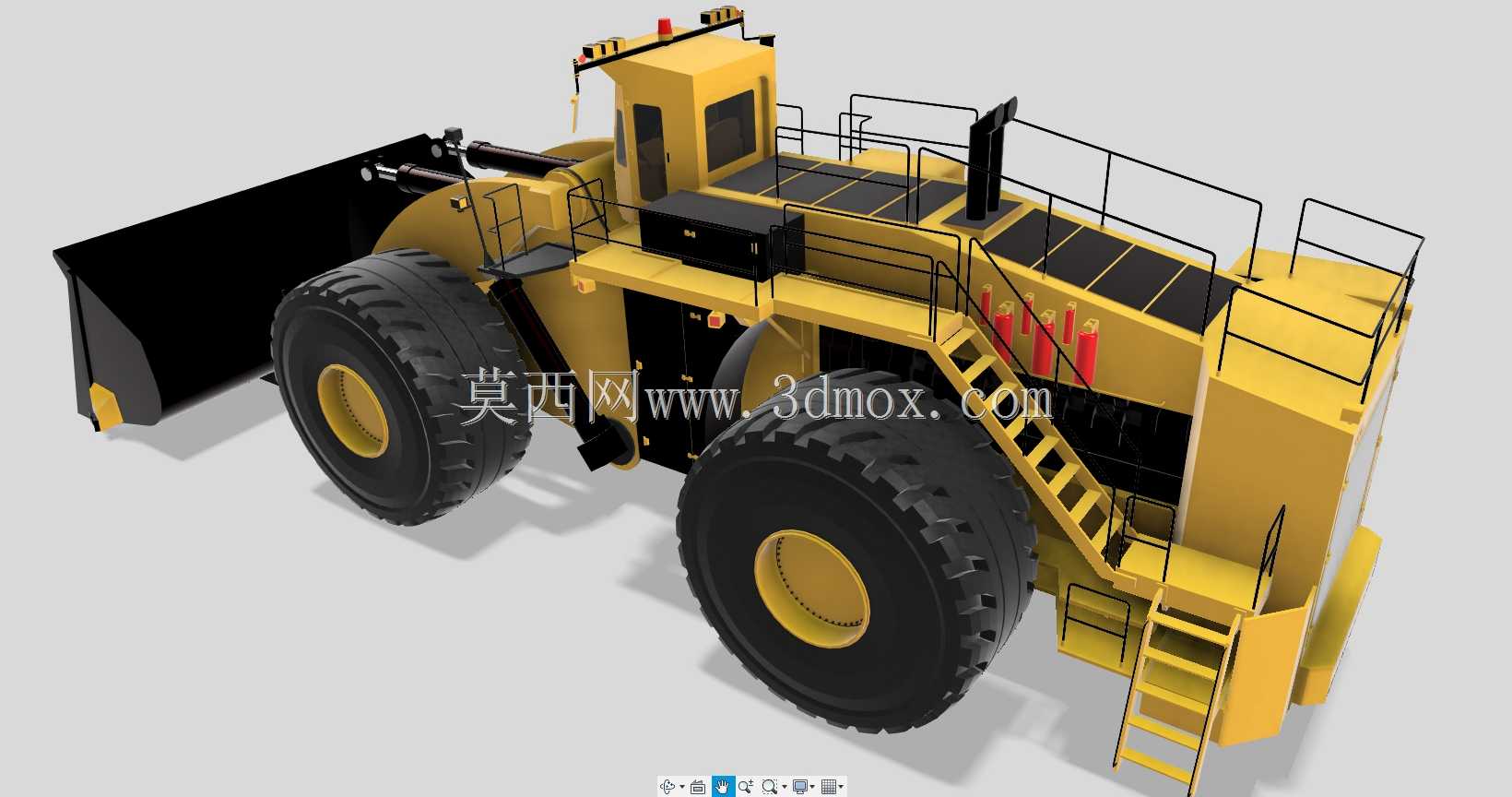

　　轮胎接地比压经过匹配计算，可在矿区松软碎石路面保持足够的抓地力与通过性，轮边减速结构的布置可放大传动扭矩，适配重载铲装工况下的大牵引力需求。驾驶室布置在整机前部偏上位置，视野覆盖范围可兼顾铲斗作业区域、前轮行驶区域以及后方对接的运输车辆位置，减少作业过程中的视觉盲区。整机外形尺寸的边界设计充分考虑了矿场道路的通行宽度、卸载点的高度限制，上部防护栏杆、爬梯的布置均符合矿区作业的安全防护要求，动力舱采用侧开式检修舱门布局，日常维护时可快速触及滤芯、管路等易损部件。铲斗斗齿采用可更换式结构，斗齿与斗唇的连接采用楔形锁紧结构，磨损后可在作业现场快速更换，无需整体拆卸铲斗，降低设备停机维护时长。液压管路的布置沿车架内侧走线，外部设置防护板，

　　避免作业过程中飞散的碎石磕碰管路造成泄漏，液压油缸的铰接点均设置防尘密封结构，可适应矿区多粉尘的作业环境，延长铰接销轴与衬套的使用寿命。整机的重心分布经过多工况载荷校核，在满载举升、转向、坡道行驶等极限工况下均可保持足够的稳定性，避免侧倾风险。
