精密拉伸弹簧张力性能检测装置

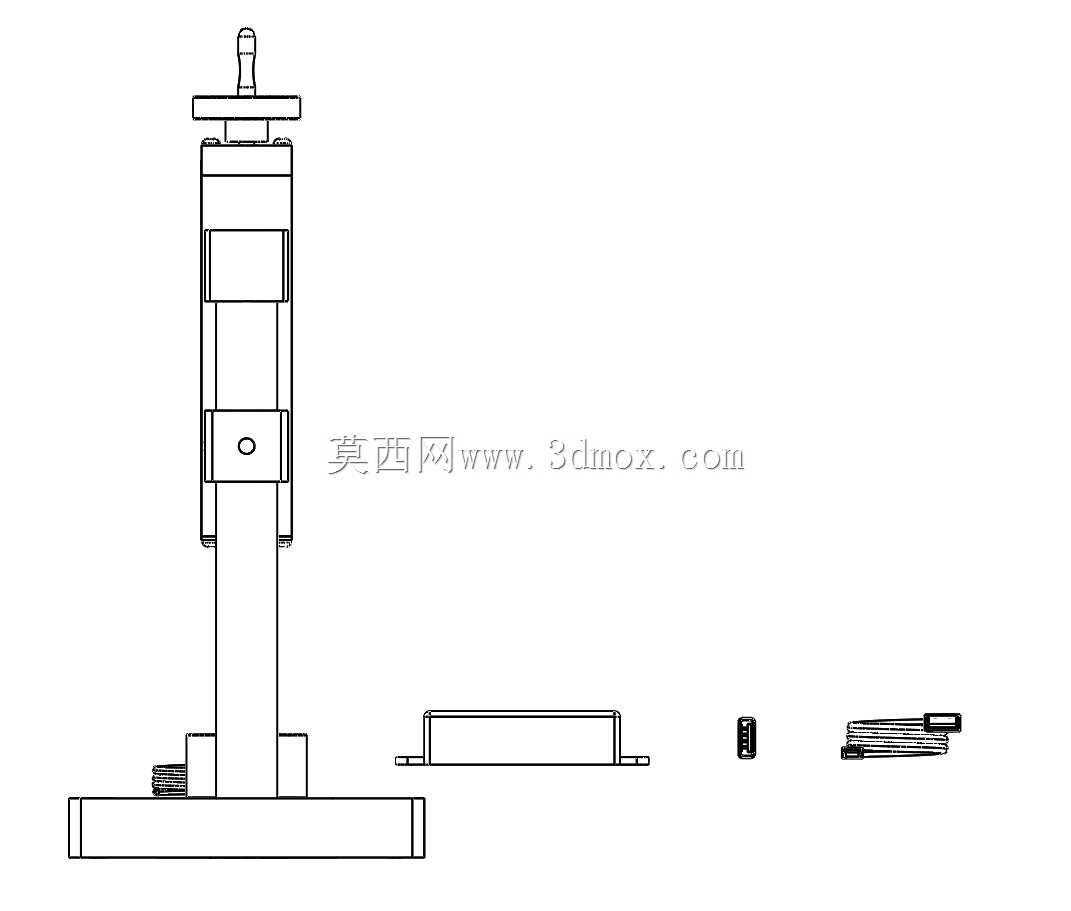

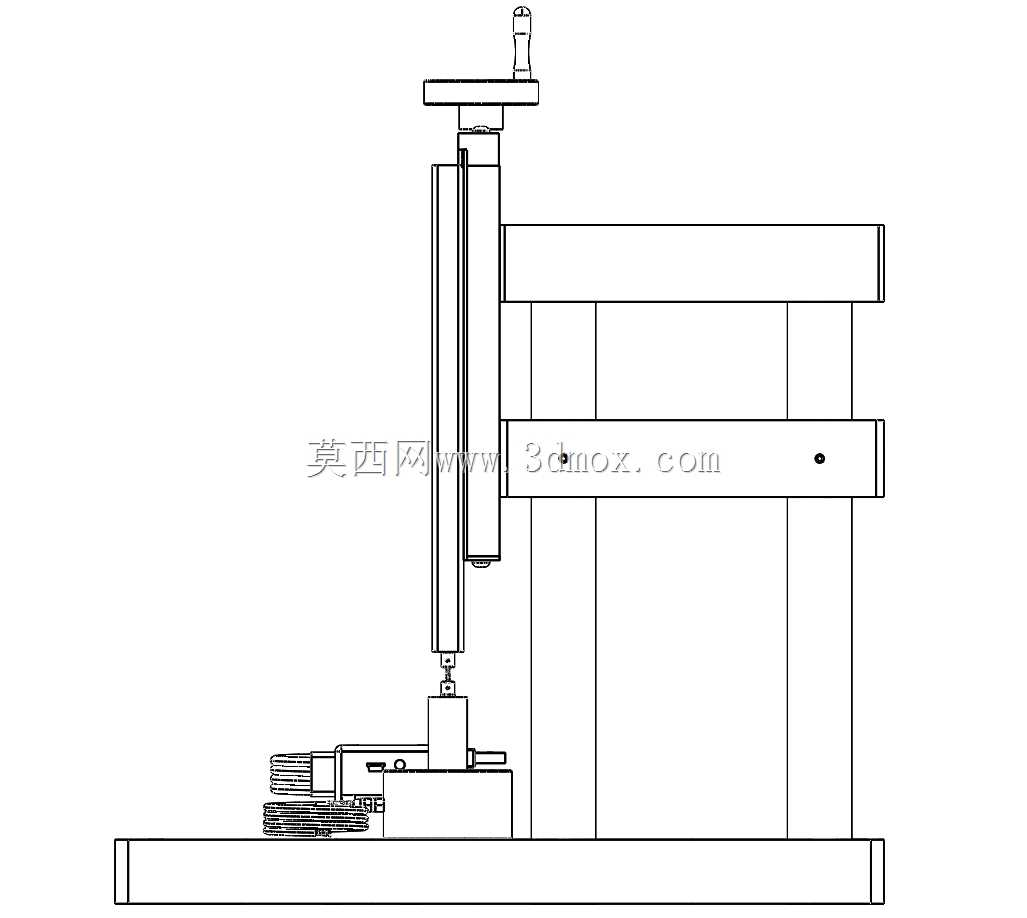

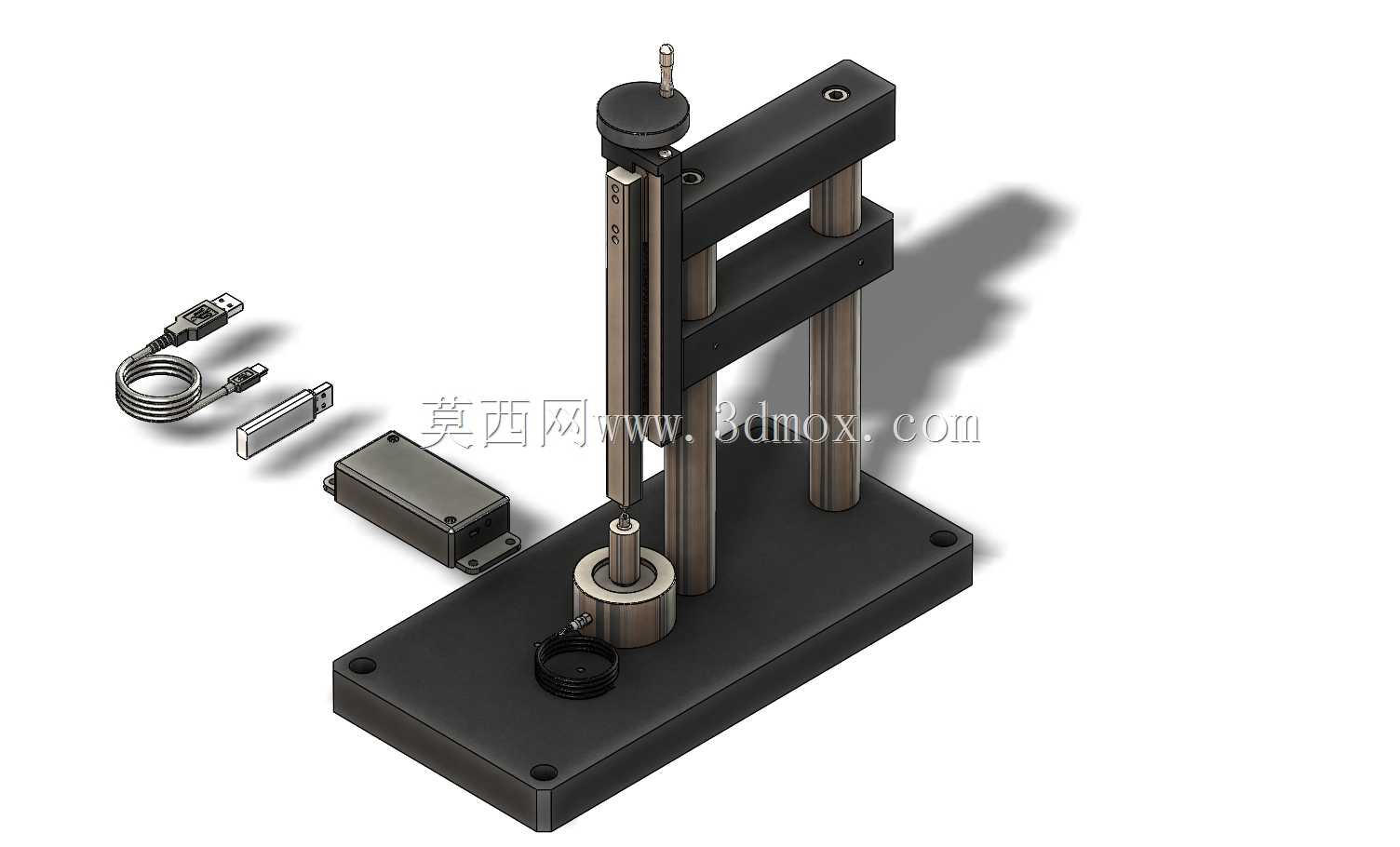

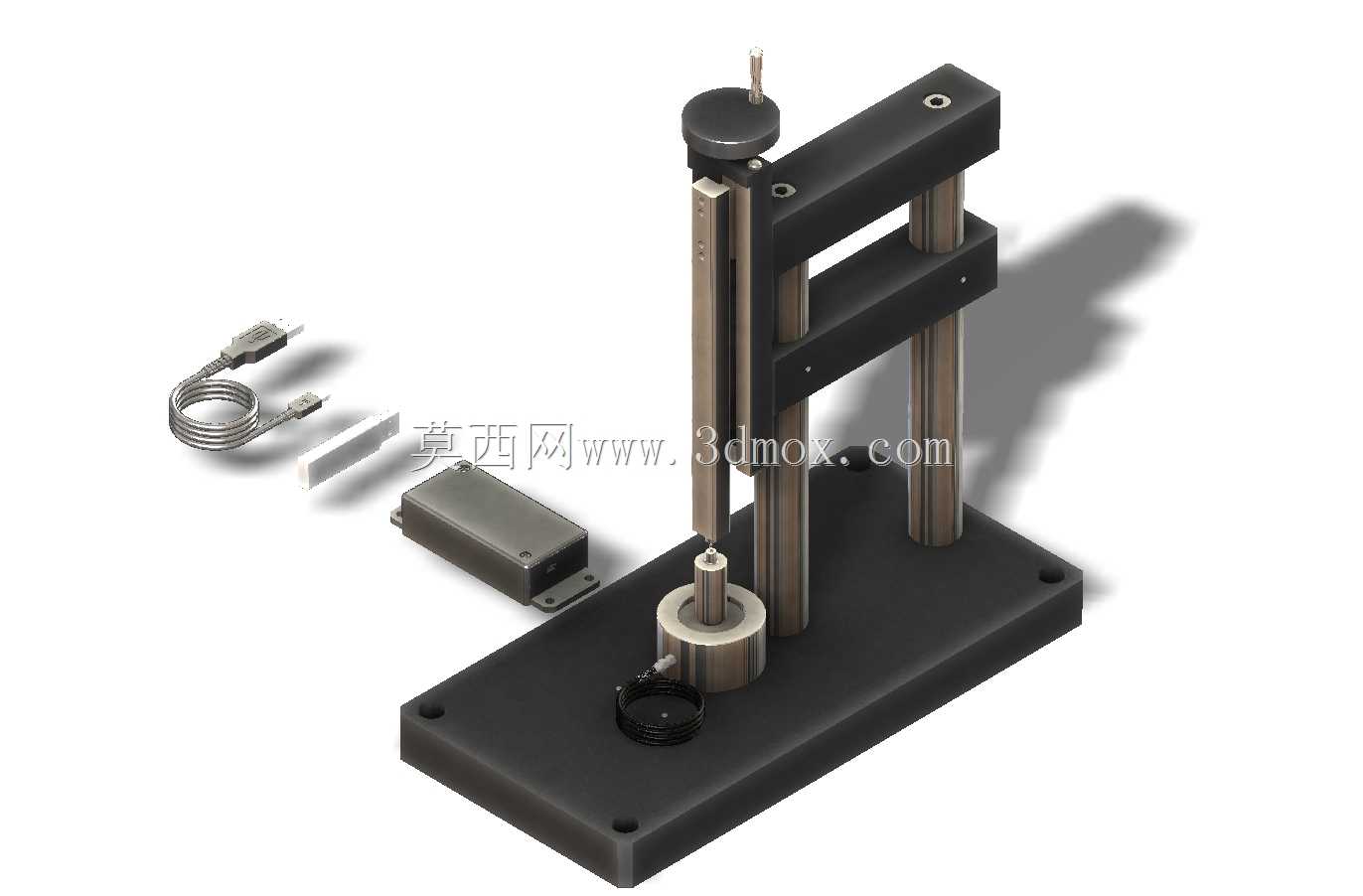

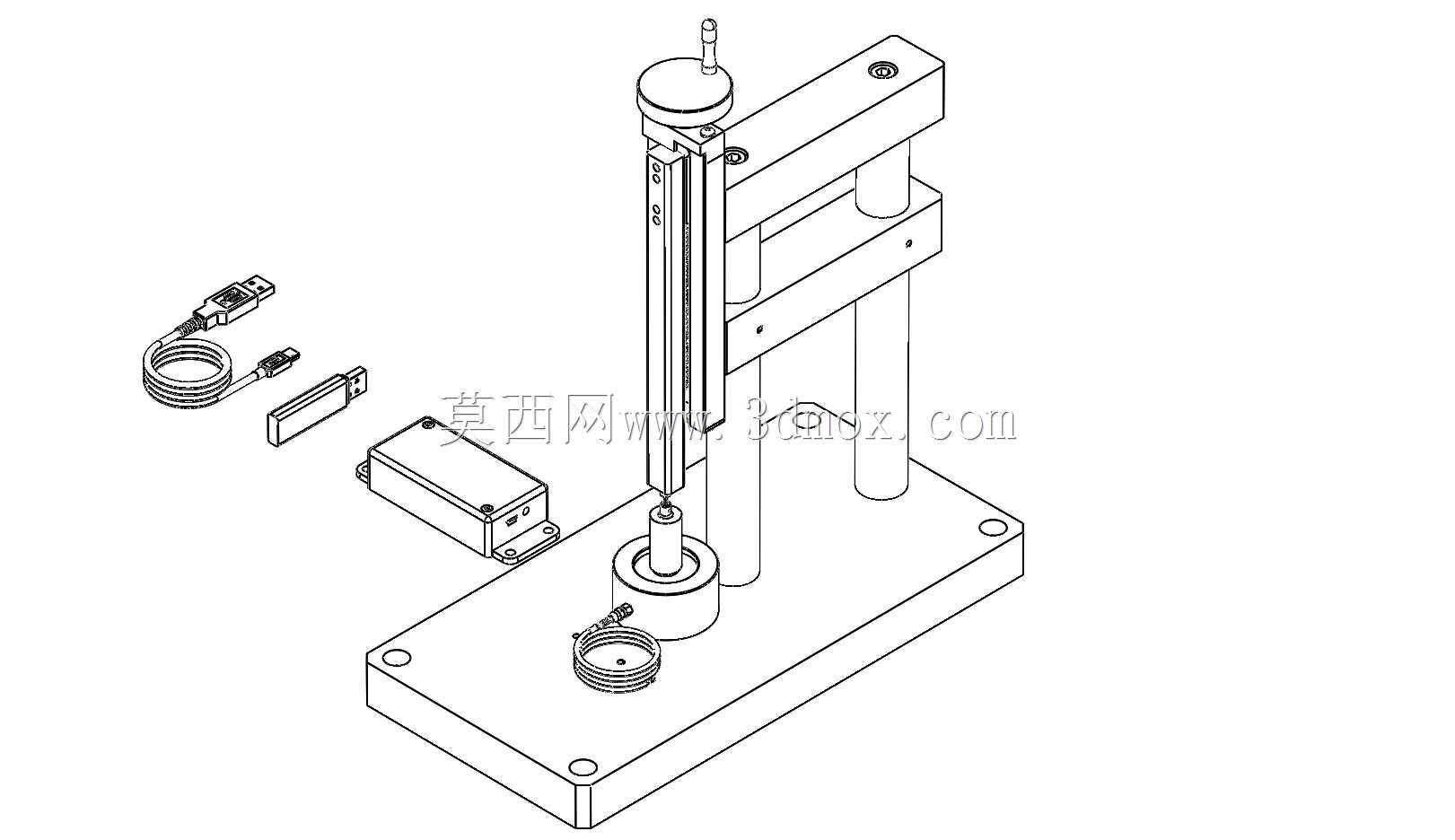

　　在弹簧制造、五金零部件质检、汽车零部件入厂检验、电子接插件可靠性验证这类场景里，弹簧张力的精准检测是绕不开的环节，很多一线车间之前用的老式拉力架要么同轴度差导致测值飘，要么装夹麻烦换型慢，赶批量检测任务的时候经常拖节奏，这套拉伸弹簧测试装置就是针对这类现场痛点做的结构设计。整套装置采用立式龙门框架布局，底板为整块平整钢板加工而成，底面预留了四个沉头安装孔，可以直接固定在标准检测工作台面上，也可以搭配减震垫脚放置在水平地面，整体安装占用的台面边界大概在长350mm、宽200mm的矩形范围内，垂直方向总高度控制在480mm左右，不会遮挡检测工位的光线，也方便操作人员站着或者坐着完成装夹、读数操作。框架部分用两根平行的光滑导柱做垂直导向，

　　搭配上下两层横梁做结构支撑，上层横梁用来固定顶部的位移测量组件，中层横梁可以沿着导柱调整固定位置，适配不同自由长度的拉伸弹簧装夹需求，调整的时候只需要松开侧面的紧定螺钉，滑动到对应位置锁紧就行，不用拆换额外的配件，换型时间能压到一分钟以内。顶部的测量组件采用百分表式位移传感结构，测杆垂直向下对准下方的装夹工位，测头和上装夹座刚性连接，弹簧拉伸过程中的位移量可以直接通过读数机构获取，配合下方的加载砝码或者外接拉力传感器，就能同步得到弹簧的拉伸长度和对应张力值，测值的重复性误差能控制在千分之三以内，满足常规精密弹簧的出厂检测要求。下装夹座固定在底板上方的同轴工位上，上下装夹头都采用快换式挂钩结构，针对不同钩环形式的拉伸弹簧，比如半圆钩、

　　圆钩、侧钩的款式，只需要更换对应规格的挂头就能完成装夹，不用额外打磨或者改造弹簧端部，避免装夹过程对弹簧本身的力学性能造成损伤。装置侧面预留了数据传输接口的安装位，可以外接USB数据采集模块，把检测过程中的位移、拉力数据直接传输到电脑端，自动生成弹簧的拉伸特性曲线，不用人工手动记录数值，减少人为读数带来的误差，适合批量检测的时候做数据溯源。设计的时候特意把所有的传动和导向部件都做了外露式布局，日常维护的时候不用拆解整个框架，只需要定期给导柱擦拭少量润滑脂，检查紧定螺钉的锁紧力度就行，没有复杂的液压或者气动管路，后期维护成本很低，哪怕是没有太多设备维护经验的质检人员，也能完成日常的保养操作。加载部分的设计没有采用复杂的电动伺服结构，

　　而是保留了手动加载和砝码加载两种模式可选，手动加载的时候通过侧面的微调旋钮带动上装夹座缓慢移动，适合小批量、多规格的弹簧抽样检测；砝码加载的时候可以在挂架上放置标准砝码，实现恒定拉力下的弹簧蠕变测试，满足不同检测标准的试验要求。整套结构的同轴度在装配的时候做了严格控制，上下装夹座的同轴度公差控制在0.02mm以内，避免弹簧拉伸过程中出现偏载，导致测值不准或者弹簧弯曲变形的问题，底座的重量做了合理配重，哪怕是测试最大量程范围内的弹簧，整个装置也不会出现倾覆或者晃动的情况，不需要额外打膨胀螺丝固定地面，方便在车间不同质检工位之间转移使用。
