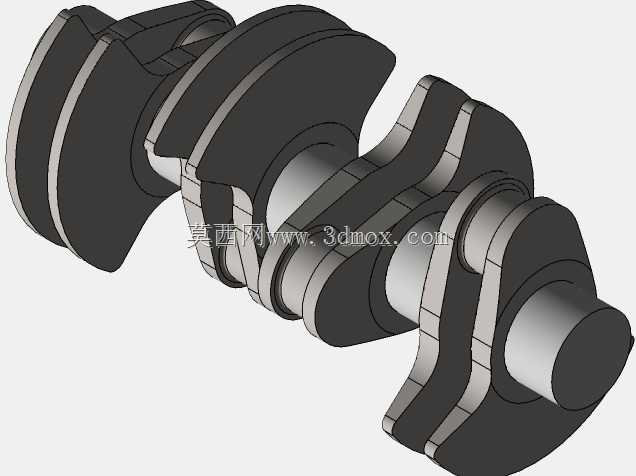

CA6140车床配套多体结构概念曲轴

　　在普通卧式车床的主轴传动系统迭代设计中，曲轴类部件的结构优化一直是平衡传动扭矩、运转平顺性与装配维护成本的核心切入点，这款多体概念曲轴正是针对CA6140系列车床主轴箱动力传递环节做的结构探索。区别于传统一体式曲轴的整体锻造加工逻辑，这款设计采用多体组合的结构思路，将原本需要整料锻打后多工位铣削、磨削成型的复杂曲拐结构，拆分为多个可独立加工的单元模块，在保证整体传动刚性的前提下，大幅降低了复杂曲面的加工难度，也为后续磨损后的局部替换提供了可能。

　　从实际应用场景来看，CA6140作为通用型卧式车床，主要承担轴类、盘类零件的车削加工，主轴箱需要在不同转速档位下稳定传递电机输出的扭矩，带动卡盘与工件完成切削动作，曲轴作为主轴传动链中承接曲柄滑块机构动力转换的核心部件，需要承受交变弯曲载荷与扭矩载荷的持续作用。这款多体概念曲轴在曲拐的配重结构上做了针对性优化，每个曲拐单元的配重块轮廓都经过动平衡校核，在车床主轴常用的中低速重切削转速区间内，能有效降低运转过程中的离心振动，减少传动间隙带来的冲击，避免长期运转后主轴箱出现异响、传动精度下降的问题。

　　从设计思路层面拆解，这款结构没有沿用传统零件建模中单实体建模的逻辑，而是在零件环境下完成多实体的组合设计，每个曲拐轴颈、配重块、主轴连接端都作为独立的实体单元存在，既保留了零件级设计的参数关联特性，又能实现类似装配体的结构拆分展示，方便设计人员快速调整不同曲拐的夹角、配重块厚度、轴颈直径等参数，不需要在装配体环境下反复做配合约束，大幅提升了方案迭代的效率。这种设计思路尤其适合传动类部件的方案验证阶段，设计人员可以快速修改单个单元的结构尺寸，同步验证整体的干涉情况、动平衡参数，不需要反复调整装配关系。

　　从安装边界与尺寸适配角度来看，这款曲轴的主轴端连接尺寸完全匹配CA6140车床主轴箱的原有安装位，两端主轴颈的同轴度公差控制在0.01mm以内，曲拐的偏心距严格匹配原有曲柄滑块机构的行程参数，不需要对主轴箱的箱体安装孔、连杆配合尺寸做任何修改就能完成替换安装。轴颈部分的配合面预留了磨削加工余量，实际生产中可以根据配合轴承的实际尺寸做最后的精磨调整，保证配合间隙处于合理区间。曲拐部分的润滑油道采用内置式设计，润滑油可以通过主轴颈的油孔直接进入曲拐配合面，在运转过程中持续为摩擦面提供润滑，降低磨损速率，延长部件的使用寿命。

　　从功能特性上看，多体组合的结构让每个曲拐单元可以根据受力情况选择不同的材料，主轴颈与曲拐连接位置承受的冲击载荷最大，可以选用强度更高的合金结构钢，配重块部分只需要满足重量要求，可以选用成本更低的铸铁材料，在保证整体结构强度的前提下，有效控制部件的生产成本。同时，组合式的结构也降低了复杂部件的报废率，传统一体式曲轴如果在加工过程中某个曲拐面出现加工超差，整个零件就会直接报废，而多体结构只需要替换出现问题的单元即可，大幅减少加工过程中的成本损耗。在实际装配过程中，各个单元之间采用止口定位加过盈连接的方式，配合端面的定位销保证周向位置精度，装配完成后整体做动平衡测试，根据测试结果在配重块的预留去重位置调整重量，保证整体运转的平顺性。

　　对于机床维修与改造场景来说，这种多体结构的曲轴也具备明显优势，传统一体式曲轴磨损后需要整体拆卸更换，维修工作量大，配件成本高，而这款结构如果出现单个轴颈磨损的情况，只需要拆解更换对应的单元即可，不需要将整个曲轴完全报废，也减少了维修过程中对主轴箱其他部件的拆装工作量，缩短设备的停机维修时间。在建模过程中，每个实体单元的参数都做了全关联设计，修改主轴直径参数时，对应的配合轴承位、密封槽尺寸会同步更新，修改曲拐偏心距时，配重块的轮廓也会自动调整重心位置，保证动平衡参数始终处于合理范围，这种参数化的设计逻辑也为后续不同型号车床的曲轴衍生设计提供了基础，只需要调整对应参数就能快速生成适配不同机型的结构方案。
