工业级箱式微波干燥设备结构设计

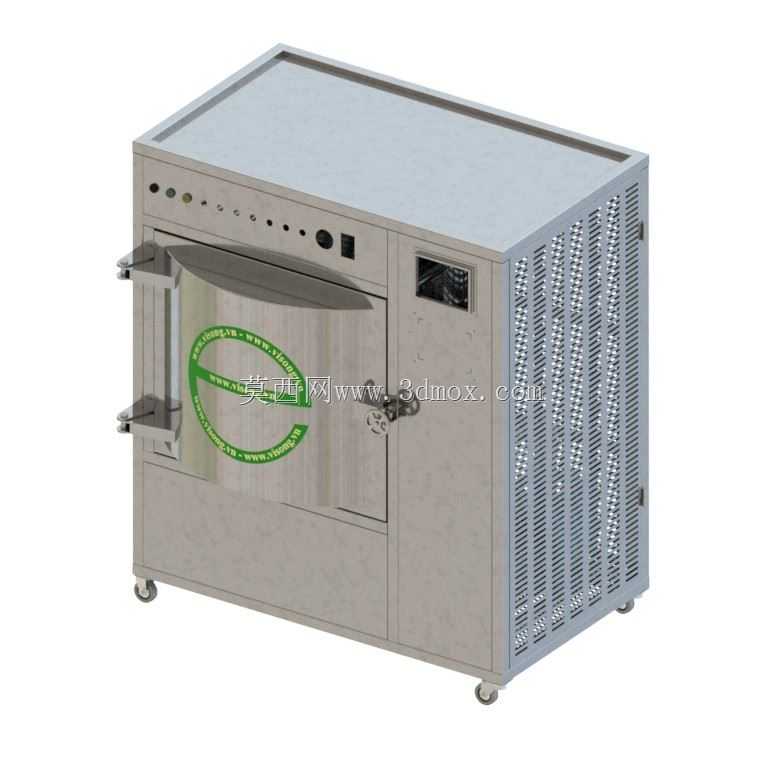

　　这款箱式微波干燥设备的三维结构，完全围绕工业批量干燥作业的实际工况搭建，区别于传统热风循环烘箱的热传导滞后问题，微波能直接作用于物料内部极性分子，实现整体均匀升温，在食品加工、农副产品脱水、中药材炮制、工业陶瓷坯体干燥、化工粉体改性等场景都有广泛适配性。从结构布局来看，整机采用一体式方箱焊接机架，底部配置四个万向带刹脚轮，单轮额定承载80kg，整机空载重量控制在320kg左右，外形尺寸严格按照标准车间通道宽度设计，宽度控制在1.2m以内，深度1.1m，高度1.4m，无需预留额外的侧面检修空间，右侧通风格栅区域距离墙体仅需预留150mm散热间隙即可，可直接推入标准生产车间的流水线旁侧对接上下料工位，也可独立作为离线干燥工位使用。

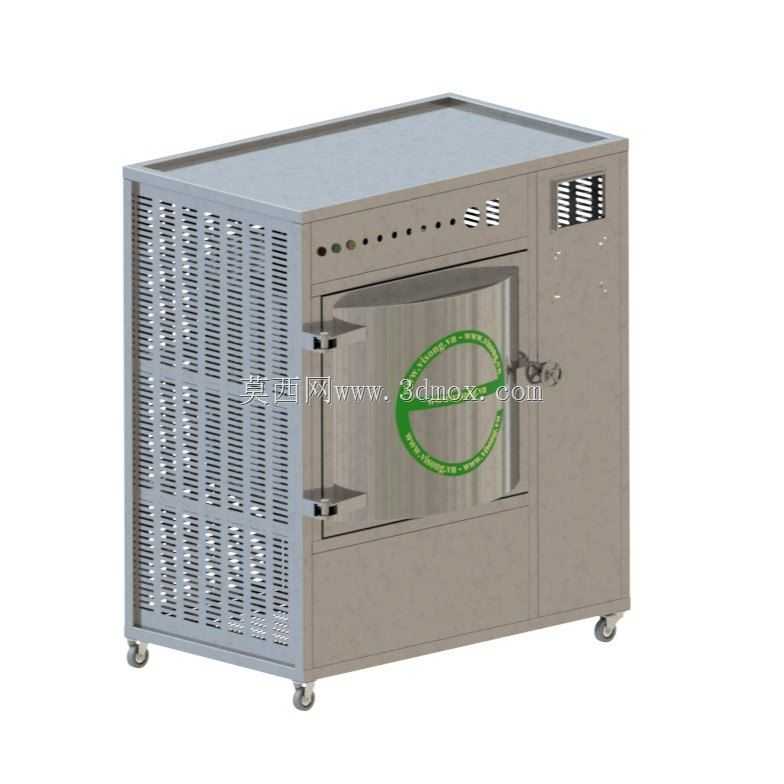

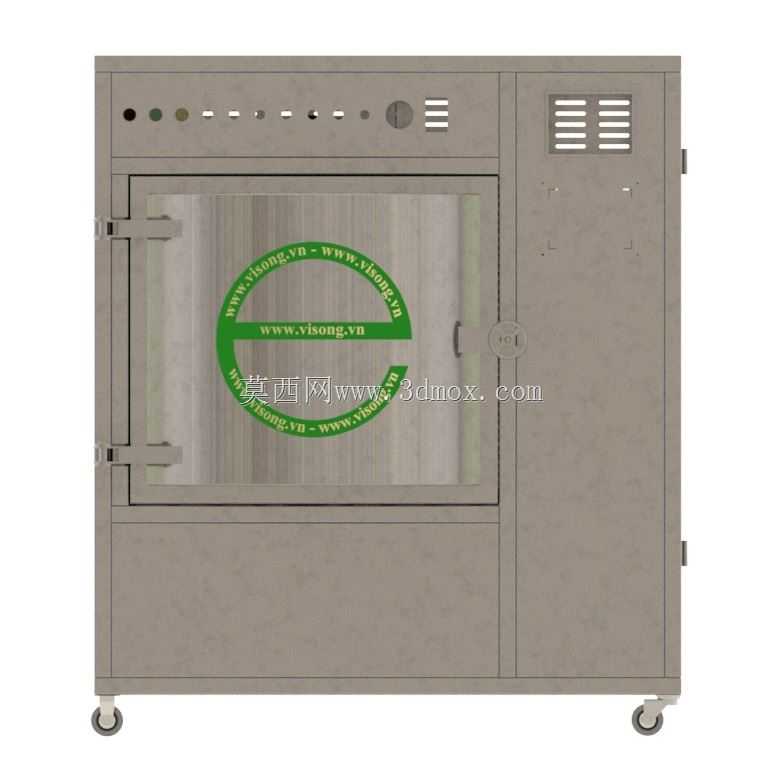

　　设备正面设置侧开式密封炉门，门体采用双层不锈钢折弯结构，中间填充硅酸铝保温棉同时嵌装微波抑制屏蔽条，杜绝微波泄漏风险，门体上的观察窗采用金属网夹胶钢化玻璃，既可以实时观察内部物料干燥状态，也能满足微波屏蔽的安全要求，门体锁紧采用快开式压把结构，配合侧面的锁扣可实现单人单手开关门操作，降低一线操作人员的劳动强度。炉门左侧的控制面板区域，集成了电源开关、微波功率调节旋钮、温度设定按键、定时旋钮以及故障报警指示灯，所有操作元件的安装高度距离地面0.9m-1.2m，完全符合人体工程学操作高度，操作人员站立状态下无需弯腰或抬手即可完成所有参数设置。设备右侧的通风格栅区域，内部对应安装磁控管散热风道与排湿风机，磁控管作为微波发生核心部件，

　　采用独立风道强制风冷，保证长时间连续作业时磁控管工作温度稳定在安全区间，排湿风机通过顶部风道连接炉腔，可将干燥过程中物料蒸发的水汽及时排出，避免炉腔内结露滴落影响物料干燥品质。炉腔内部采用304食品级不锈钢满焊打磨处理，转角处全部做圆弧过渡，无清洁死角，可满足食品、医药类生产的卫生要求，腔体内侧设置多层托盘导轨，可根据干燥物料的形态、堆料厚度调整层间距，适配散装粉体、块状物料、瓶装物料等多种载料方式。从设计思路上，这款设备优先考虑了工业场景下的可靠性与易维护性，所有电气元件全部布置在设备顶部的独立电气仓内，与炉腔、散热风道完全隔离，避免潮湿空气、粉尘进入电气仓造成元件短路故障，电气仓盖板采用快拆螺丝固定，

　　检修时无需拆解整机外壳即可完成元件更换。设备的微波馈入口设置在炉腔顶部，采用多口馈入的方式，配合炉腔底部的旋转托盘可选配置，可大幅提升炉腔内微波场的均匀性，避免出现局部过热导致物料烤焦、局部干燥不彻底的问题。在安装边界上，设备仅需接入380V三相工业电源，配备独立的漏电保护开关即可，无需外接蒸汽管道、导热油管道等复杂辅助管线，设备就位后调平脚轮刹车即可投入使用，相比传统干燥设备可节省70%以上的安装调试周期。针对不同物料的干燥工艺差异，设备的功率调节范围可在1kW-12kW之间无级调整，温度控制范围从室温到180℃可调，定时范围最长可设置99小时，可满足低温长时间干燥、高温快速脱水等不同工艺需求。结构设计上充分考虑了钣金加工的工艺性，所有外壳钣金件均采用标准折弯工艺，焊接量少，外壳表面采用拉丝不锈钢处理，无需额外喷涂，既提升了设备的耐腐蚀性，也降低了生产加工成本，整机的装配公差控制在±1mm以内，门体与门框的配合间隙均匀，屏蔽条压缩量一致，保证微波泄漏值远低于国家安全标准要求。
