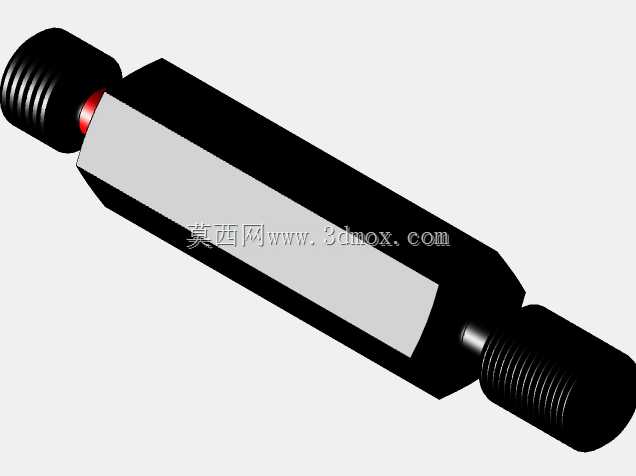

M20×1.5细牙螺纹口径检测环规结构

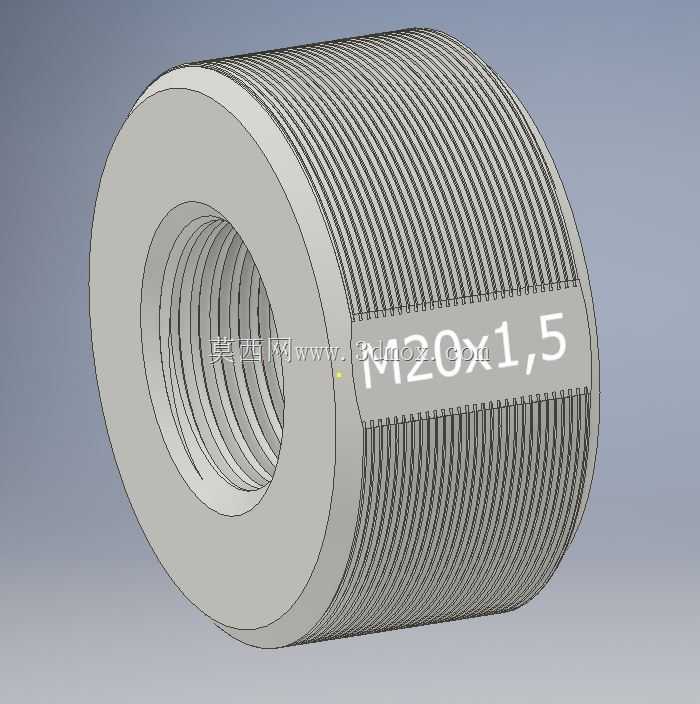

　　在普通车床加工、螺纹专机量产以及外协件入厂检验的环节里，螺纹配合精度直接决定了管路连接、紧固件装配的密封性能与连接可靠性，M20×1.5作为机械结构、液压管路、气动回路里极为常用的细牙螺纹规格，其加工后的中径、螺距、牙型角偏差如果超出公差范围，装配时极易出现滑牙、密封失效、螺纹副咬死等问题，这款螺纹口径环规就是针对该规格外螺纹加工后的通止检测需求设计的实体检具。从结构设计逻辑来看，环规整体采用同轴回转体布局，外圆周面加工有细密的直纹滚花，滚花的齿距与齿深经过匹配设计，既能够保证检验人员手持操作时的摩擦力，避免沾附切削液后打滑，又不会因为滚花过于尖锐划伤操作人员手部，滚花区域覆盖环规轴向80%以上的外圆柱面，

　　两端预留的光滑凸边可以在环规叠放存储时避免滚花齿互相磕碰损伤，同时也方便在凸边位置激光刻印规格标识，不会因为长期手持磨损导致标识模糊。内孔的螺纹工作段是整个环规的核心功能区域，牙型按照60°公制细牙螺纹的基准牙型加工，通端与止端的中径公差严格遵循螺纹量规的设计规范，通端能够完整旋入合格的外螺纹件全程，止端仅能旋入不超过两个螺距的长度，以此快速判定加工后的外螺纹是否符合配合公差要求，相比三针测量、螺纹千分尺检测的方式，环规检测的效率更高，对操作人员的技能要求更低，适合生产现场的批量快速检验。从安装与使用边界来看，环规的轴向厚度经过优化，既保证了内螺纹工作段有足够的耐磨长度，延长检具的使用寿命，又不会因为厚度过大导致整体重量过高，

　　增加长时间手持检验的操作负担，内孔的入口端加工有微小的倒角导向，检测时可以快速对准待检外螺纹的端部，避免硬怼导致环规牙型或者待检螺纹的牙顶磕碰损伤。在实际生产场景中，这类环规通常会和对应规格的螺纹塞规配套使用，分别管控外螺纹与内螺纹的加工精度，在CA6140这类普通卧式车床的日常加工场景里，操作人员完成螺纹车削工序后，不需要拆卸工件就可以手持环规在卡盘夹持状态下完成初步检测，及时发现刀具磨损、走刀偏差导致的螺纹精度问题，避免批量报废。设计时还考虑了环规的日常维护需求，整体结构没有复杂的异形槽或者死角，日常使用后沾附的切削液、金属切屑可以直接用煤油冲洗清理，不会出现切屑卡滞在结构缝隙里影响检测精度的问题，

　　两端的光滑端面可以平稳放置在检验台的木质垫或者橡胶垫上，避免滚动掉落。不同于车间里使用的普通紧固件，环规作为检测用量具，其自身的形位公差要求远高于普通被加工零件，建模时严格保证内螺纹轴线与外圆柱面轴线的同轴度，两端面与轴线的垂直度公差控制在极小范围内，避免因为自身形位偏差导致检测结果误判，外圆滚花的建模采用沿圆周阵列的直齿结构，齿形的凸起与凹陷均匀过渡，还原真实加工后的滚花表面形态，内螺纹的牙型收尾段也做了符合实际加工工艺的退刀处理，没有出现建模时常见的牙型贯穿到端面的错误结构，能够直接用于检具设计的参考、加工工艺演示以及检验工位的作业指导配图使用。在管路加工场景中，M20×1.5细牙螺纹常用于液压系统的管接头连接，这类位置的螺纹如果精度不达标，系统升压后很容易出现渗漏问题，拆解返工的成本极高，使用对应的螺纹环规在管件加工后逐件检测，能够从源头规避这类装配隐患，在小批量设备修配场景中，维修人员也可以使用这类环规核对采购的标准紧固件、加工的维修配件的螺纹规格是否匹配，避免因为螺纹螺距混淆导致的装配故障。
