可折叠便携双设备支撑托架结构设计

　　日常办公场景中，桌面电子设备的支撑需求长期存在，无论是工位上长时间使用笔记本电脑办公，还是需要同步查看手机端的消息、资料，零散放置设备不仅占用桌面有效操作空间，还会因为设备屏幕高度、倾角不符合人体工学要求，造成使用者颈部、腕部的慢性劳损。这款双设备支撑托架，就是针对桌面多设备协同使用的实际痛点完成的结构设计，可同时满足笔记本电脑与手机的放置支撑需求，适配绝大多数常规尺寸的轻薄本、游戏本以及不同尺寸的智能手机。

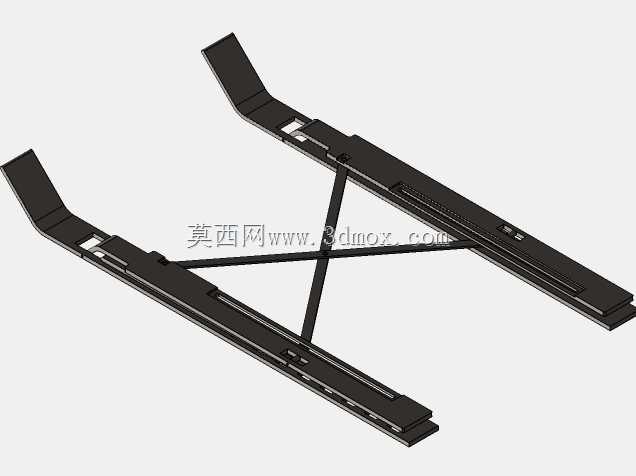

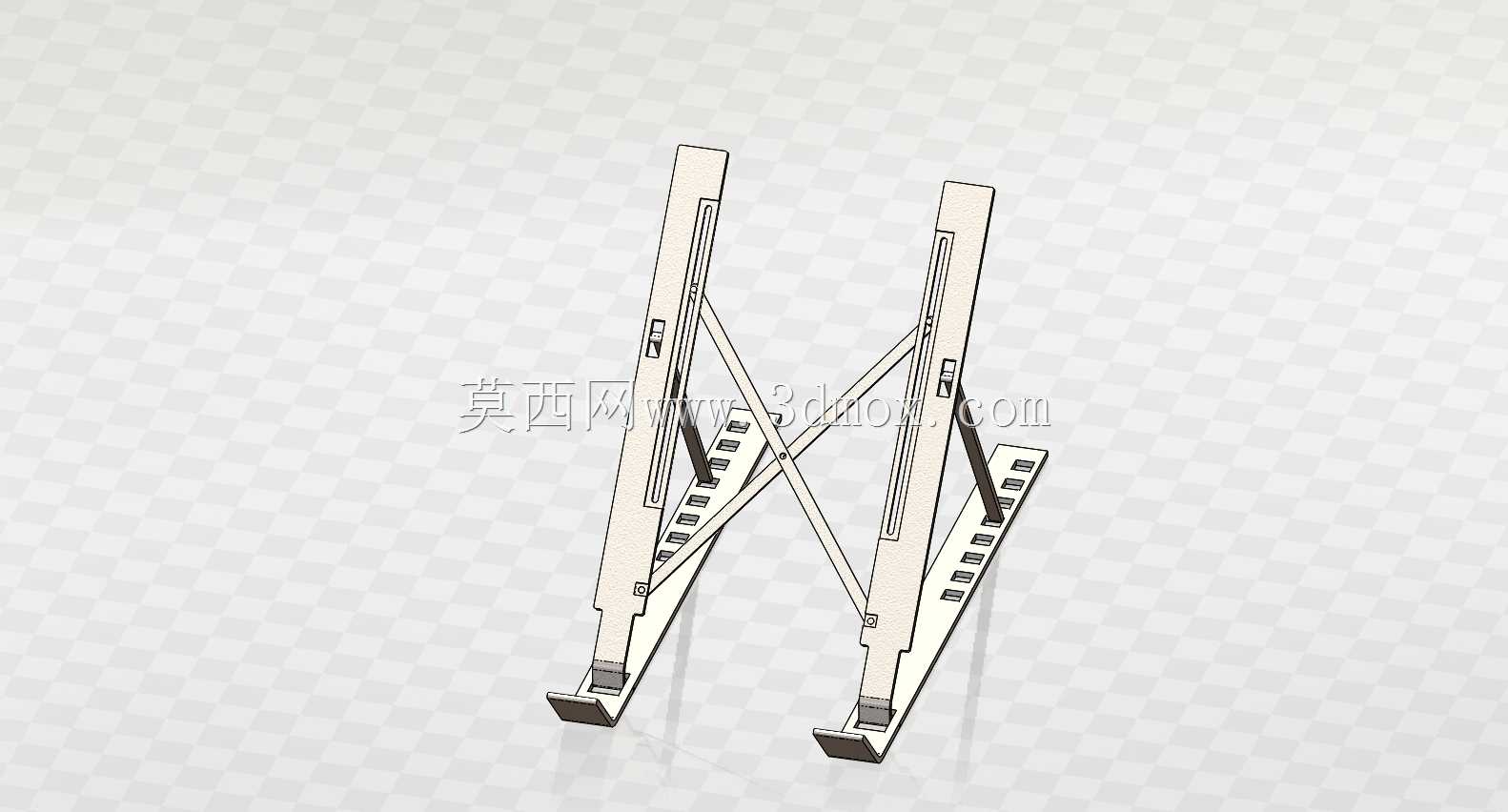

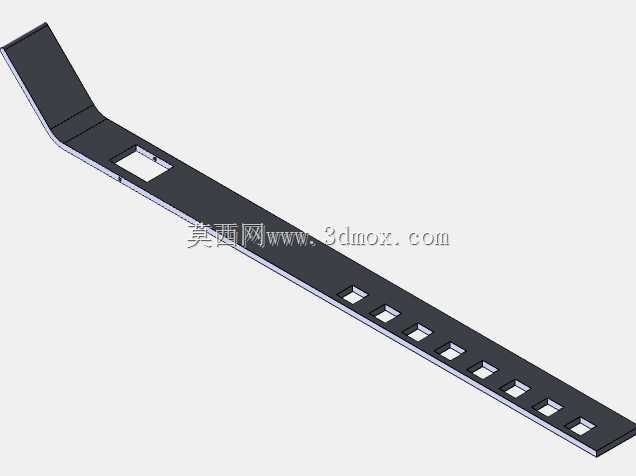

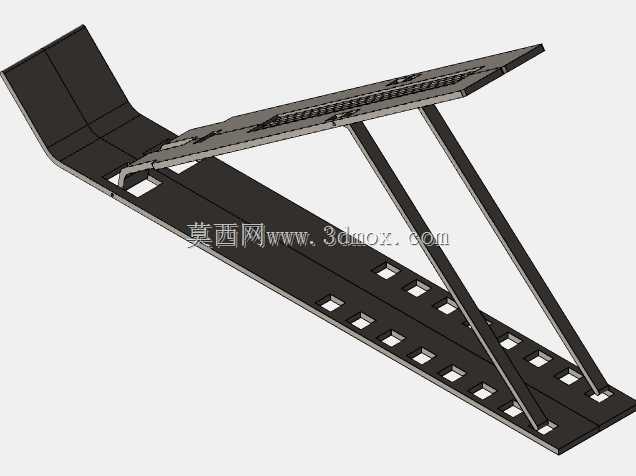

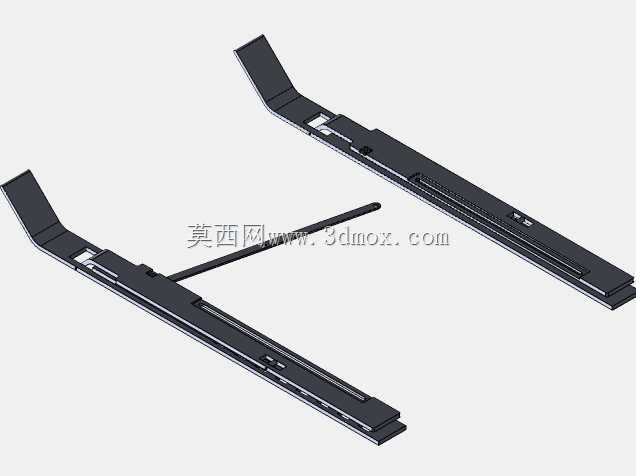

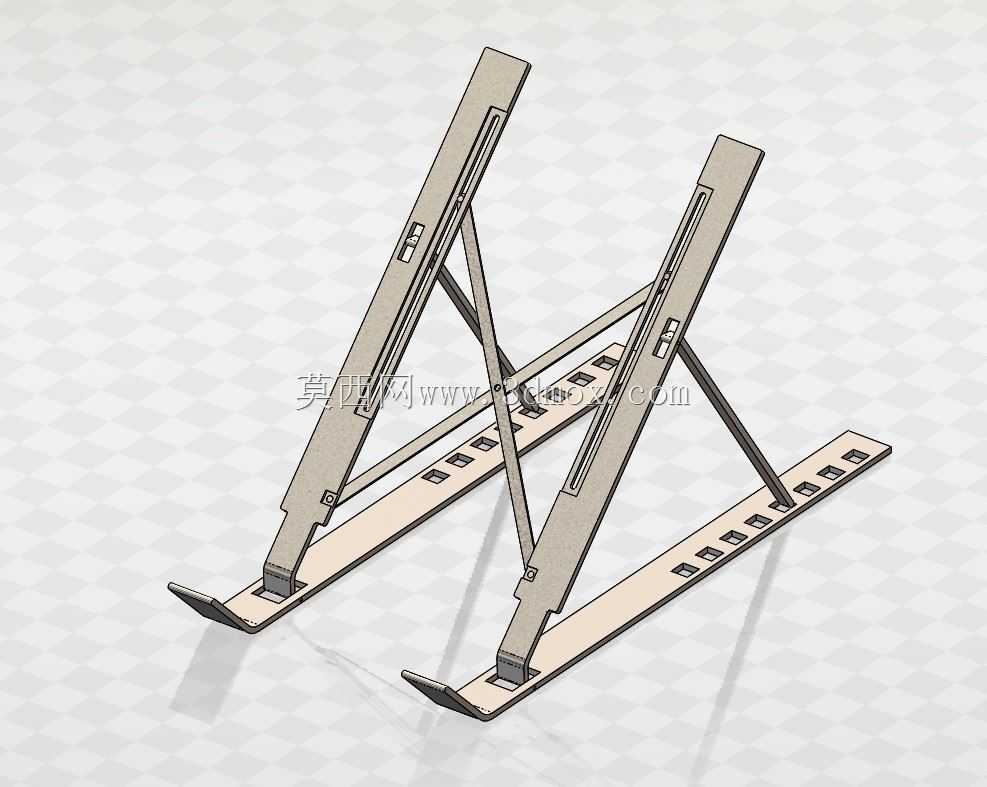

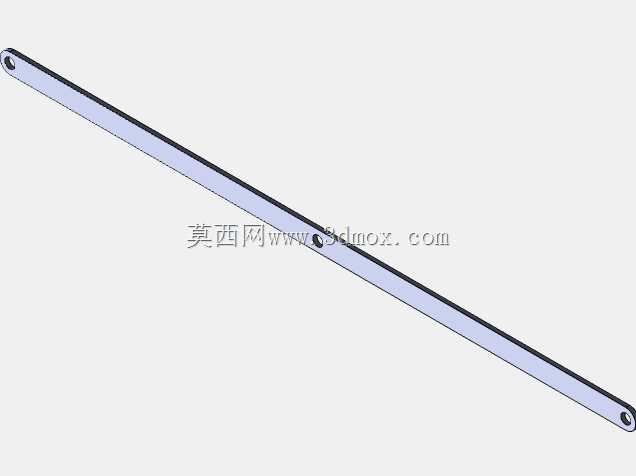

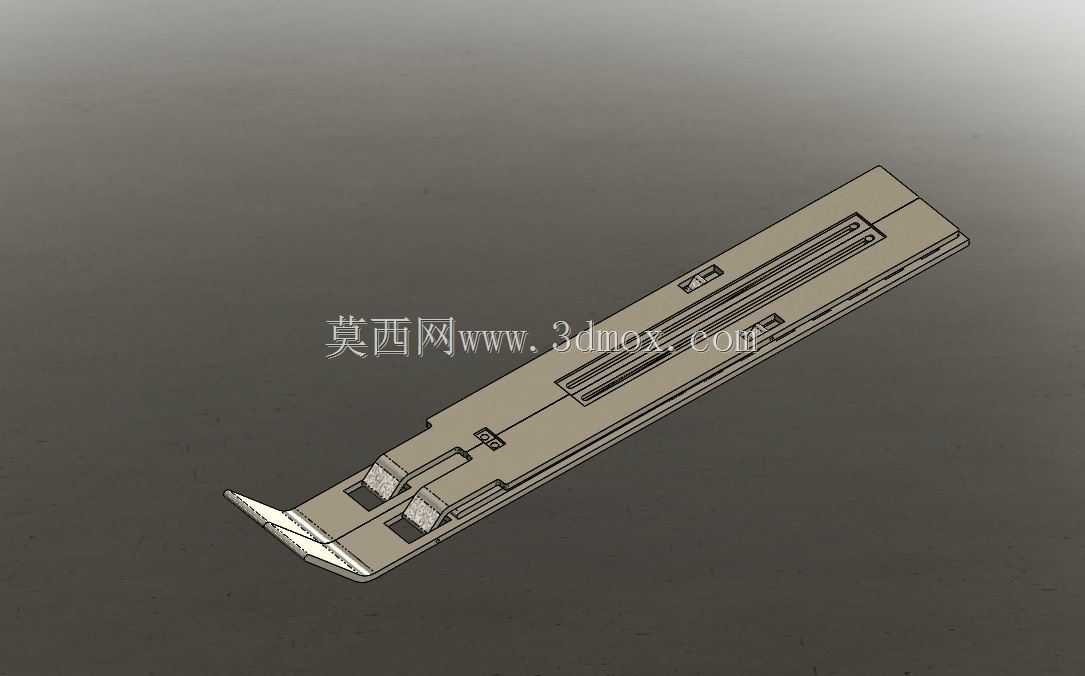

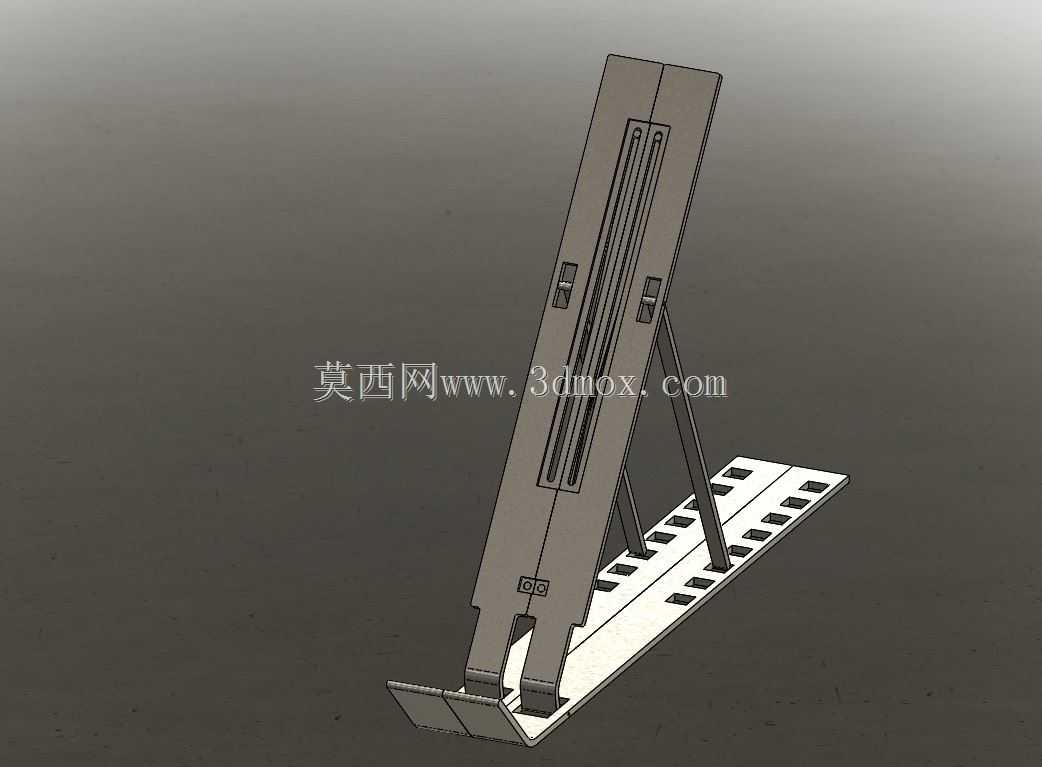

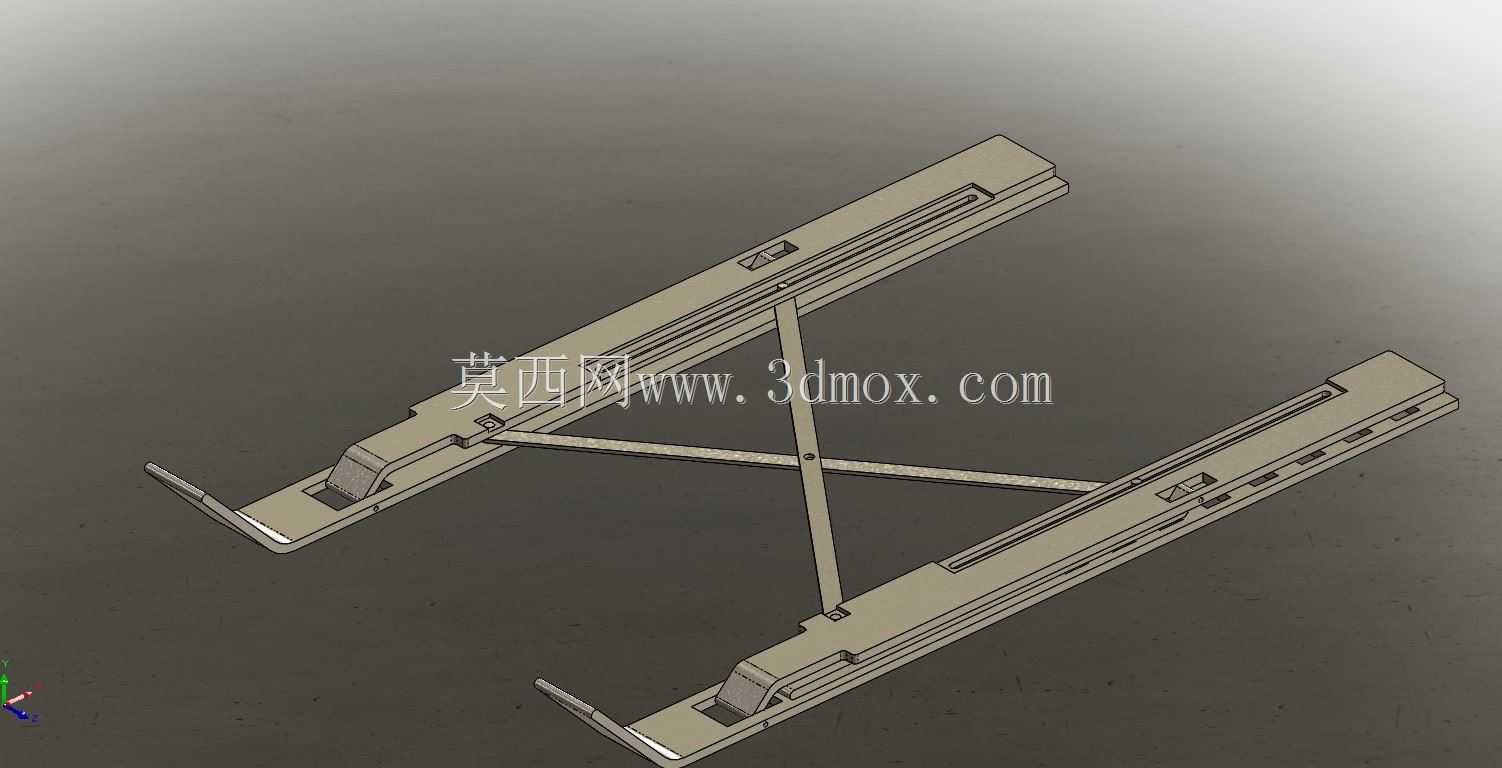

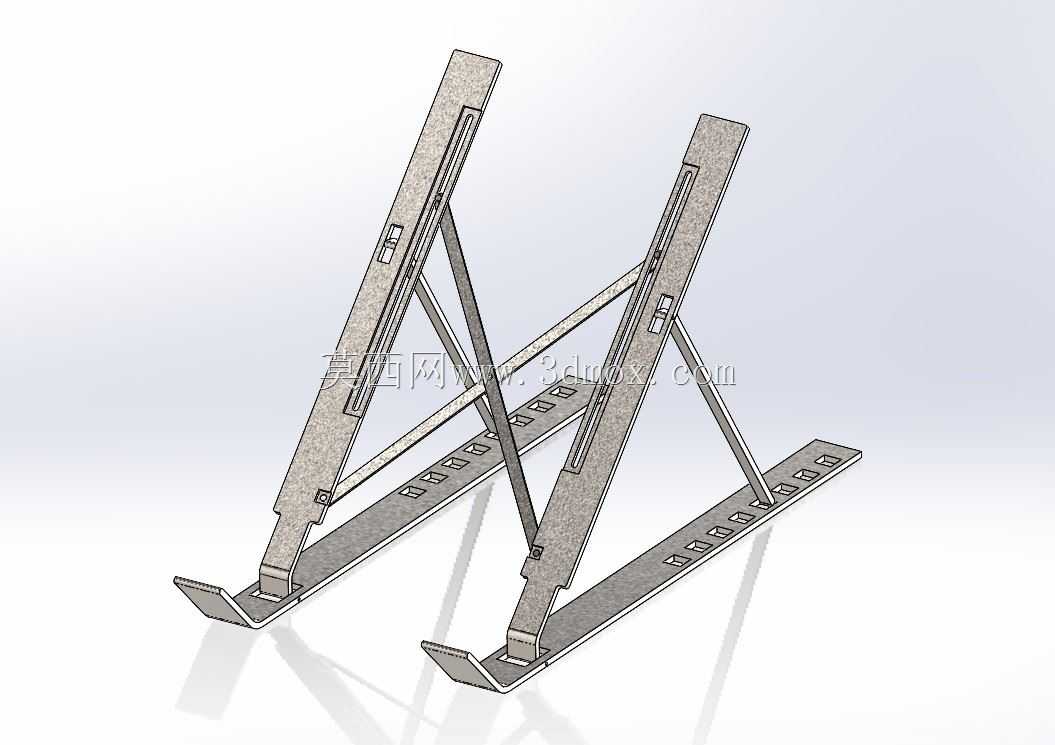

　　从结构设计思路来看，整体采用对称式X型剪叉折叠结构，主体承载部件选用高强度薄板冲压成型，在保证结构刚性的前提下尽可能压缩收纳后的整体厚度，折叠后整体形态接近薄片状，可轻松塞入电脑包、公文包的侧袋夹层，满足通勤携带、外出办公、差旅使用的便携需求。支撑臂上设计有多档位的卡位卡槽，配合底部支撑底座上的多组定位孔位，可实现多档位的高度与倾角调节，使用者可根据自身坐姿、桌面高度、视线角度，灵活调整设备的抬升高度与屏幕倾斜角度，让屏幕中心高度与使用者视线平齐，减少长期低头伏案带来的颈椎压力。底部承托边设计有向上的翻边结构，翻边边缘做了圆角钝化处理，既可以卡住设备底部防止滑落，又不会刮花笔记本电脑、手机的外壳漆面。

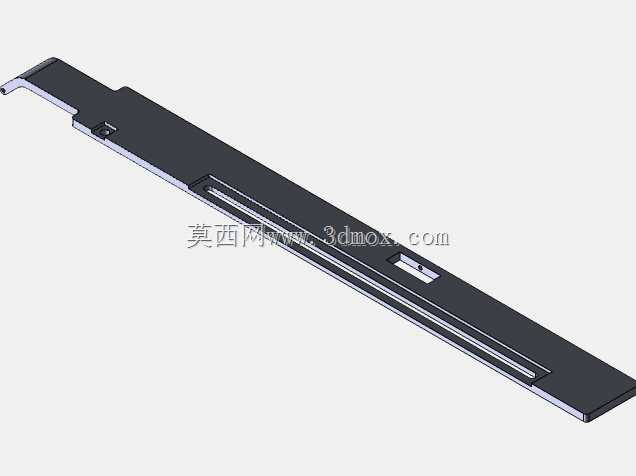

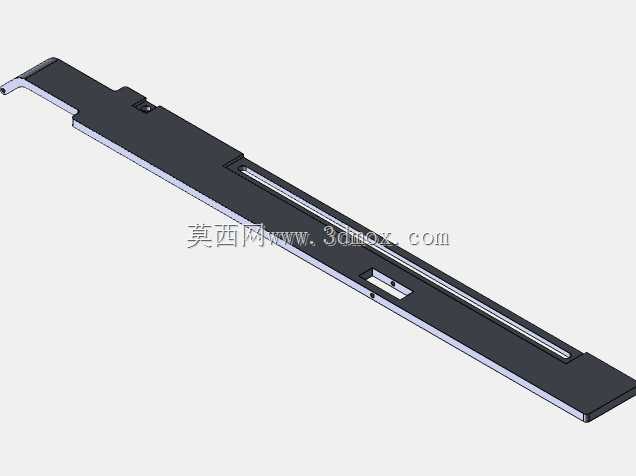

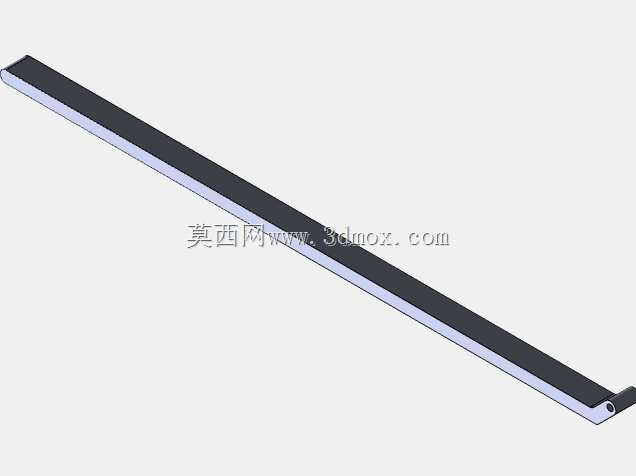

　　考虑到实际使用中的散热需求，托架的支撑臂采用镂空长条槽设计，笔记本电脑放置在托架上时，底部与桌面之间预留有充足的空气流通空间，不会遮挡笔记本底部的散热进风口，可辅助设备自然散热，避免因为托架遮挡造成设备积热、运行降频的问题。结构的铰接位置采用铆接式转动副，转动阻尼经过调校，既可以保证档位调节时的顺畅度，又能在承重状态下保持结构稳定，不会出现自行滑落、档位松脱的情况。整个托架展开后的横向支撑宽度可覆盖17英寸及以下尺寸的笔记本电脑，底部支撑底座的纵向深度经过核算，放置在常规办公桌、会议桌、甚至高铁小桌板上都能保持稳定的支撑状态，不会出现重心外倾、设备倾倒的问题。

　　在安装与使用边界上，这款托架无需额外的安装固定步骤，从收纳状态展开后，将支撑臂卡入对应档位的卡槽即可完成使用准备，收起时只需将支撑臂从卡槽中脱出，沿铰接点对折即可完成收纳，全程无需额外工具辅助，操作逻辑简单，无使用门槛。结构的承重上限经过受力校核，可稳定承载重量在5kg以内的电子设备，除了笔记本电脑与手机之外，也可临时用于放置平板电脑、便携显示器等同类型数码设备，拓展使用场景。支撑臂与设备接触的位置，可根据实际使用需求粘贴防滑硅胶垫，进一步增大接触摩擦力，同时避免金属部件与设备外壳直接接触造成的磨损，适配不同外壳材质的电子设备使用。

　　不同于单功能的笔记本支架，这款托架在主支撑结构的基础上预留了手机放置的卡位空间，无需额外附加配件即可实现双设备同时支撑，使用者在办公过程中无需单独购置手机支架，即可将手机放置在视线可及的位置，方便查看消息、接听视频通话、同步参考手机端的资料内容，进一步提升桌面空间的利用率，减少桌面零散配件的数量，保持办公桌面的整洁有序。整个结构无多余的零散部件，所有铰接位置均为不可拆卸的固定铆接结构，长期使用不会出现零件脱落、丢失的问题，结构可靠性更高，适合高频次的日常使用场景。
