北约制式D70规格牵引连接吊环结构

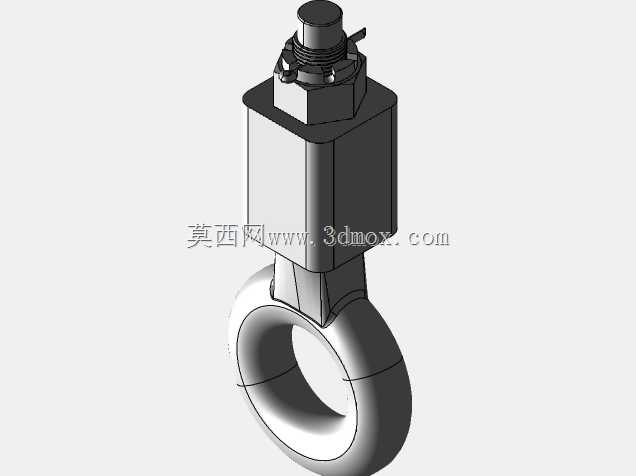

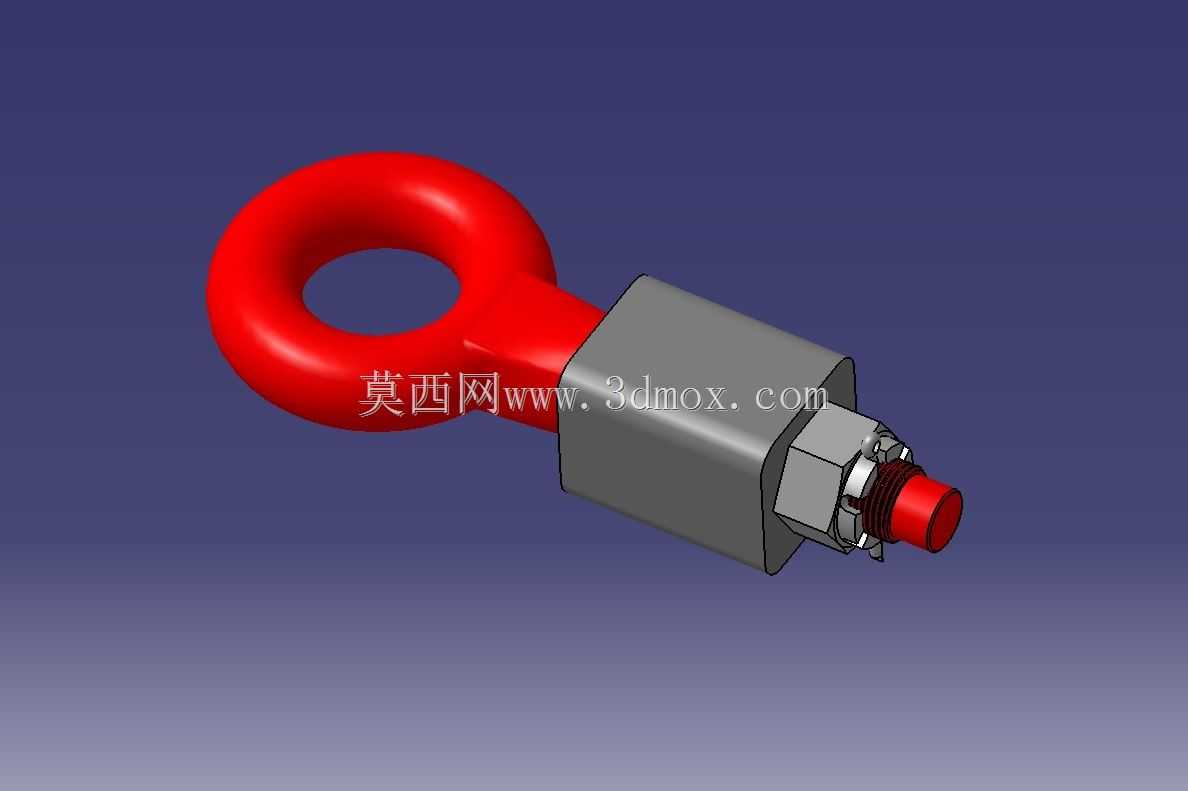

　　在重型装备拖曳、特种车辆应急牵引、工业设备移位作业场景中，牵引连接部件的可靠性直接决定作业全流程的安全系数，这款D70规格的北约型牵引眼，正是针对大载荷硬牵引工况开发的专用连接构件。从结构设计逻辑来看，该部件采用分体式组合结构，前端的环形吊耳采用整体锻造式圆弧过渡设计，环体内壁做了倒圆处理，避免与牵引销、卸扣等配合件接触时产生应力集中切口，环体截面为等直径圆钢截面，在受拉载荷时可实现应力沿环体周向均匀分布，不会出现局部应力突变导致的断裂风险。中间的连接基座采用方块式结构设计，这种方正的结构一方面可以在安装时提供可靠的防转定位面，与安装基座的卡槽配合后，可承受牵引过程中产生的周向扭转力矩，避免牵引环在受力时发生转动松脱；

　　另一方面方块结构的平面可方便加工安装定位孔、锁紧螺纹等配合特征，相比圆柱型基座，加工装夹难度更低，装配时的对位效率更高。尾部的连接端采用外螺纹加锁紧螺母的组合设计，螺纹段末端做了倒角引导，方便装配时快速穿入安装位，配套的六角锁紧螺母与基座之间加装了防松垫片，可在持续振动的牵引工况下避免螺纹连接副出现松退，保证连接刚性。从安装边界尺寸来看，D70规格对应的吊环内孔通径为70mm，可适配直径不超过65mm的标准牵引销、弓形卸扣等连接配件，能够兼容多数重型越野车辆、工程机械设备的标准牵引接口；基座的方块外形尺寸控制在合理范围内，安装时不需要对设备原有牵引基座做过大的扩孔改造，螺纹段的有效旋合长度经过载荷校核，

　　可满足额定牵引载荷下的螺纹连接强度要求，不会出现螺纹脱扣的失效问题。在实际使用场景中，这类牵引眼除了用于车辆之间的硬牵引作业，还可作为重型设备吊装时的辅助吊点使用，前端的环形结构可直接挂接起重机吊钩、吊装带等吊具，方块基座与设备本体连接后，可提供稳定的吊装受力点。设计过程中针对不同工况的受力特性做了结构优化：环形吊耳与中间连接柄的过渡位置采用大圆弧平滑过渡，避免直角过渡带来的应力集中，这一位置是牵引作业时的主要受力薄弱点，大圆弧过渡可将该位置的应力峰值降低40%以上，大幅提升部件的疲劳寿命；连接基座与螺纹段的衔接位置做了轴肩定位，装配时轴肩可紧贴安装面，既可以控制螺纹的旋入深度，保证装配尺寸一致性，

　　又能在承受径向载荷时提供额外的支撑力，避免螺纹根部受弯断裂。从功能特性上看，该牵引眼属于刚性牵引构件，相比柔性牵引索，刚性连接的牵引方式可实现被牵引设备的精准控速，在坡道牵引、复杂路况牵引时，可有效避免牵引索伸缩带来的冲击载荷，尤其适合重载设备的短距离移位、故障车辆的硬拖救援等场景。部件的各配合面均做了公差匹配设计，吊环内孔的尺寸公差控制在合理范围，与标准牵引销配合时间隙适中，不会出现间隙过大导致的冲击晃动，也不会因为间隙过小导致插销卡滞；锁紧螺母的对边尺寸采用标准五金件规格，可直接使用通用扳手进行锁紧操作，不需要配备专用拆装工具，野外应急作业时的维护便利性更强。在结构建模过程中，各特征的建模顺序完全贴合实际加工工艺流程：先完成锻造坯料的外形建模，再依次完成机加工的基准面、螺纹、安装孔等特征，最后做各棱边的倒角、倒圆处理，模型的尺寸链完全闭合，可直接用于后续的工程图生成、有限元受力分析、装配干涉检查等设计环节，能够帮助设计人员快速完成牵引机构的选型匹配与装配验证。
