多工位旋转式伺服驱动开花执行机构

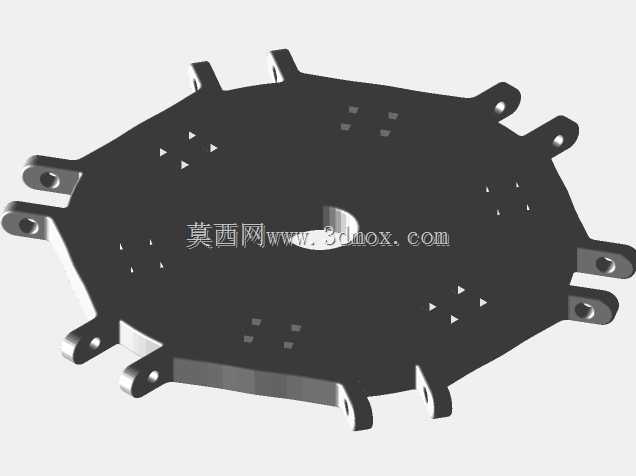

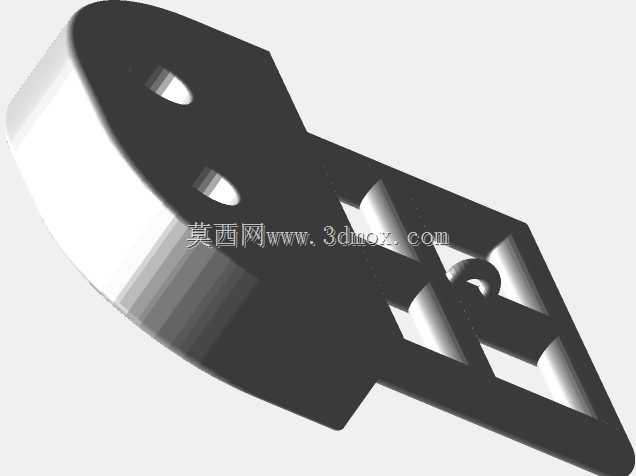

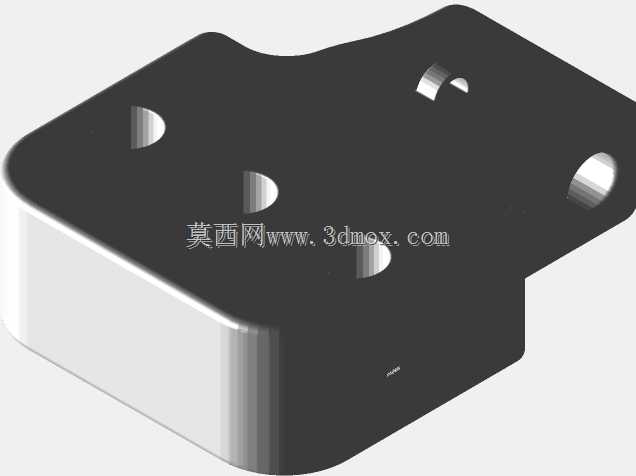

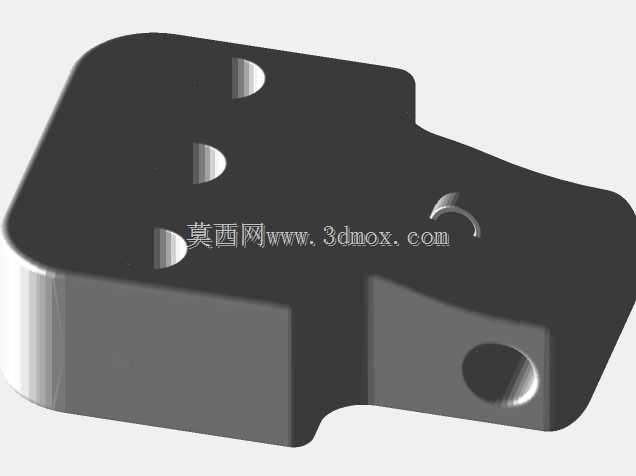

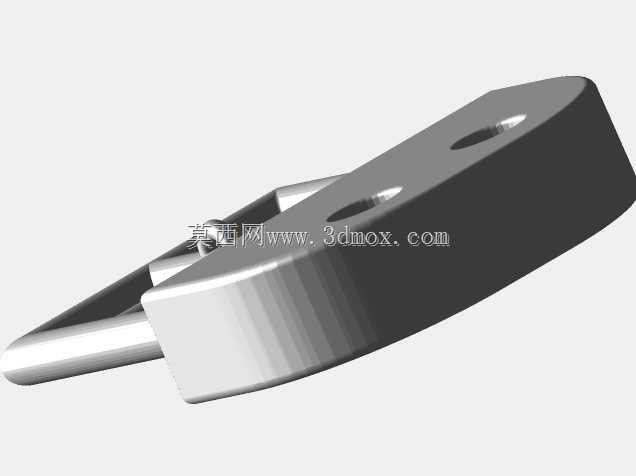

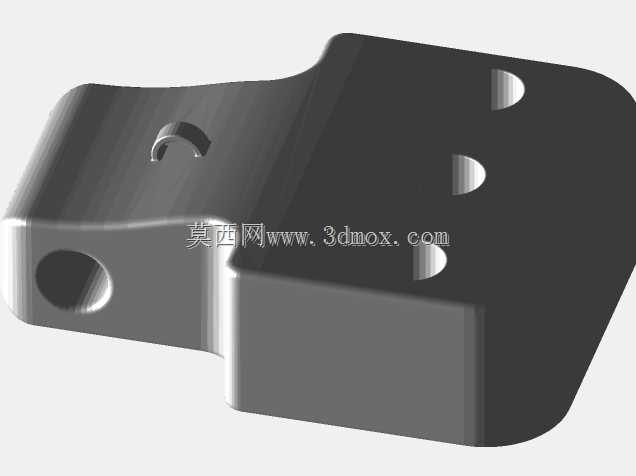

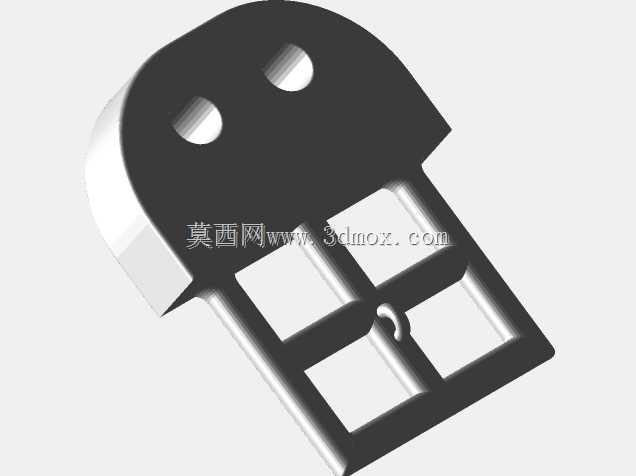

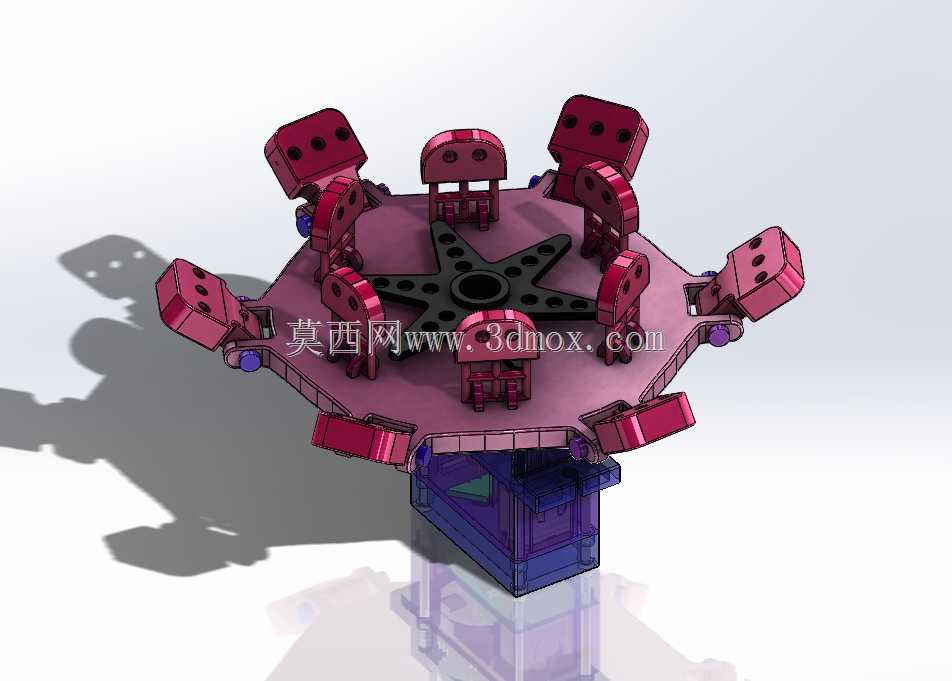

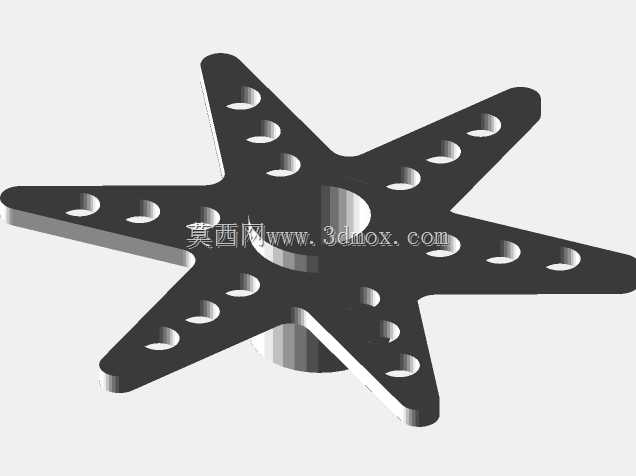

　　该机构属于多工位间歇式旋转执行组件，核心适配需要周向同步展开、收拢动作的自动化作业场景，常见于小型文创产品演示装置、教学实验机械平台、轻载工位切换工装的动作执行端，整体采用中心立柱支撑上部转盘的布局，下部预留标准伺服安装位，可直接匹配SG90系列微型伺服的输出轴安装尺寸，无需额外加工转接法兰即可完成动力对接。上部转盘采用正八边形承载基板设计，周向均匀布置8组独立的摆动执行单元，每组单元通过铰接支座固定在基板边缘，单元末端设置带双安装孔的执行件连接位，可根据实际作业需求加装夹爪、吸盘、展示托块等不同功能末端件，适配不同的作业工序要求。中心位置设置星形分度定位盘，与每组摆动单元的内侧限位凸块配合，在机构收拢状态下实现周向定位，

　　避免转动过程中出现单元窜动、位置偏移的问题，同时在展开动作时为摆动单元提供行程限位，保证8组单元的展开角度一致性，误差可控制在±1°范围内，满足多工位同步作业的位置精度要求。下部支撑座采用框架式镂空结构，既减轻了整体自重，又为伺服电机的接线、走线预留了充足空间，支撑座底部设置四个对称的安装固定孔，可直接固定在标准铝型材工作台面或者设备安装基板上，安装边界尺寸控制在150mm见方范围内，整体高度不超过120mm，不会占用过多的设备安装空间，适配小型桌面级自动化设备的安装需求。从传动逻辑来看，伺服输出轴通过中心传动轴连接上部转盘的同时，通过盘型凸轮槽与每组摆动单元的从动销配合，当伺服驱动转盘做定角度旋转时，

　　凸轮槽带动从动销沿预设轨迹滑动，进而驱动周向的摆动单元同步完成向外展开或者向内收拢的动作，不需要为每个摆动单元单独设置驱动源，仅用单台微型伺服即可实现8个工位的同步动作，大幅简化了控制逻辑与硬件成本，也降低了后期的维护难度。在实际应用中，该机构可作为小型礼品自动发放装置的执行端，收拢状态下承载礼品，转动到指定工位后同步展开完成礼品推送；也可用于机械原理教学演示，直观展示凸轮传动、多工位同步动作的机械结构逻辑；还可作为小型装饰装置的动态机械结构，配合灯光组件实现动态展示效果。设计过程中充分考虑了轻载场景下的结构强度需求，所有铰接位置均预留了标准销轴安装位，可采用金属销轴配合塑料衬套的铰接方案，在保证转动顺畅的前提下减少磨损，

　　延长机构的使用寿命；基板与支撑座的壁厚均设置为2mm，在采用PLA等3D打印材料制作时可保证足够的结构刚性，不会在动作过程中出现结构变形。机构的动作行程可通过调整伺服的转动角度进行控制，不需要修改结构零件即可实现展开角度的微调，适配不同的作业半径需求，当伺服转动角度设置为45°时，摆动单元可完全展开至与基板平面平齐的状态，此时末端执行件的作业半径可达100mm，覆盖范围满足小型工位的作业需求；当转动角度归零时，所有单元收拢至转盘上方，整体占用直径缩小至80mm，可在狭小空间内完成收纳。
