卧式液化石油气储运罐体结构设计

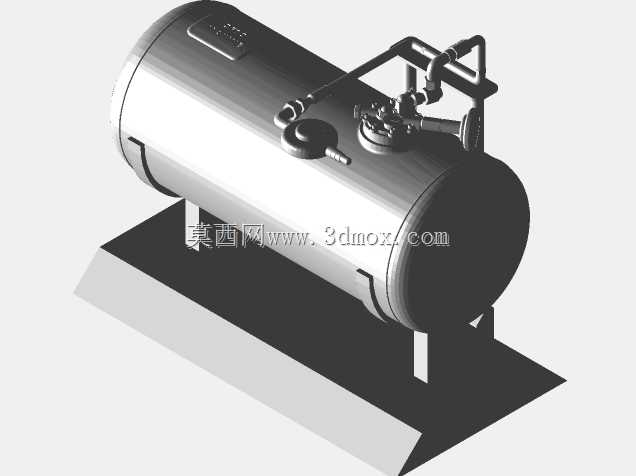

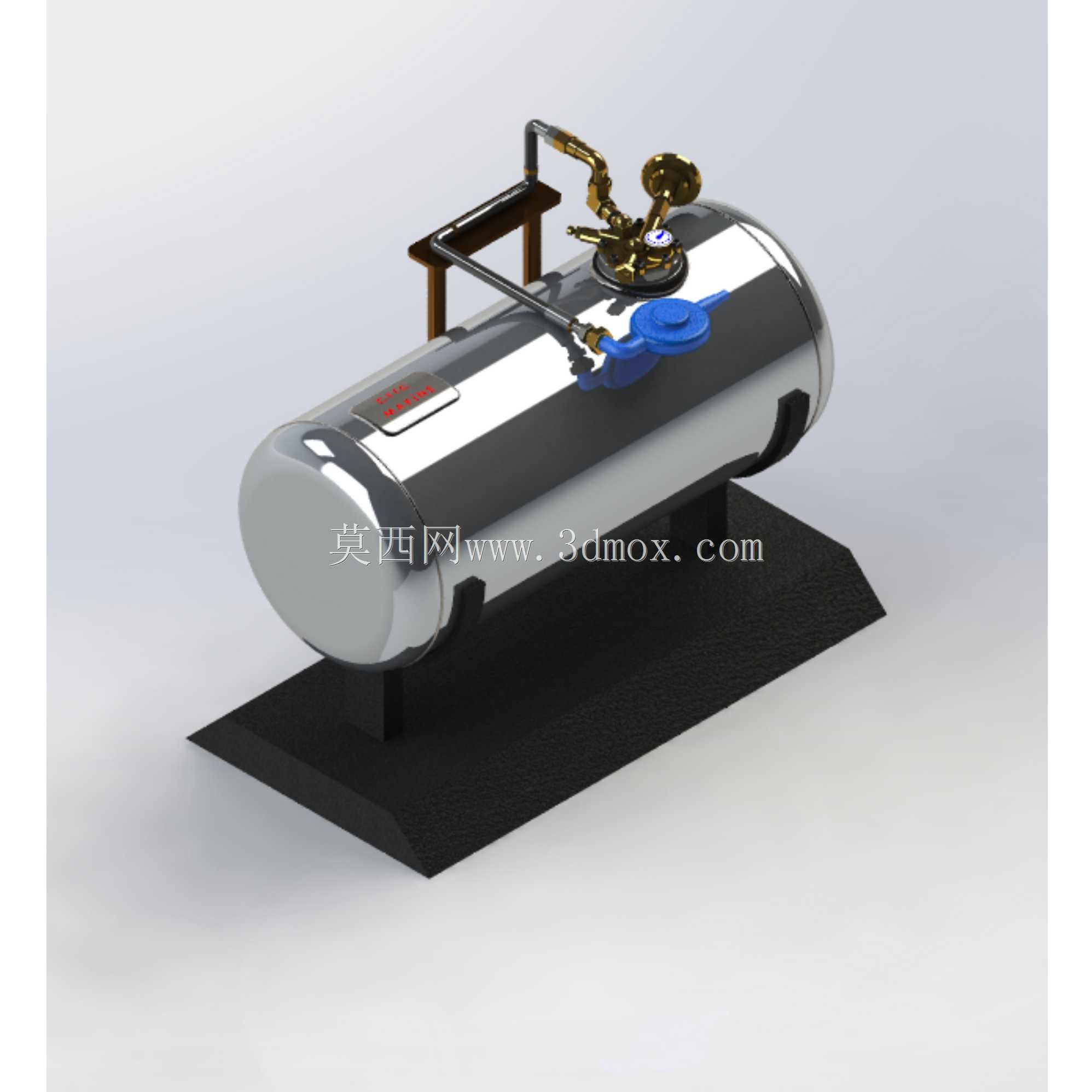

　　在城镇燃气配送、工业厂区燃气供给、小型加气站点的场景中，卧式液化石油气储罐是核心的承压储运载体，这类设备的设计直接关系到燃气存储的安全性、场站布置的合理性以及后期运维的便捷性。本次设计的卧式液化石油气储罐，采用鞍式支座支撑结构，整体为带标准椭圆封头的圆柱形筒体结构，区别于立式储罐，卧式结构的重心更低，抗倾覆性能更优，适合地面露天布置，不需要过高的安装基础，对于中小型燃气储配站的场地适配性更强，尤其是场地竖向空间受限、地质条件一般的建站区域，卧式结构的基础荷载分布更均匀，单支座承载压力更小，能有效降低基础施工的成本与难度。

　　从功能特性来看，罐体顶部集成了完整的操作管汇组，包含进液管、出液管、安全阀接口、液位计接口、压力表接口以及人工操作检修平台，所有外接接口均采用凸缘补强结构，避免在筒体上直接开孔造成的应力集中问题。其中进出液管的布置采用插入式结构，进液管延伸至筒体下部区域，避免充装时液态烃直接冲击罐壁造成局部温降应力，出液管入口设置防涡流挡板，防止输出过程中罐内气相进入液相管路造成下游设备气蚀。顶部的操作平台采用防滑格栅板设计，周边设置防护栏杆，方便运维人员定期对阀门、仪表进行巡检操作，平台的支撑腿直接焊接在筒体加强圈上，不额外占用地面安装空间，同时避免支撑结构与鞍座的安装位置产生干涉。

　　设计过程中，首先根据额定存储容积确定筒体的内径与长度参数，筒体的长径比控制在3:1左右，这个比例既可以保证罐体的容积利用率，又能避免长径比过大造成的筒体跨中弯矩过高，减少鞍座处的局部应力。筒体壁厚计算时，充分考虑液化石油气的饱和蒸气压、罐体材料的许用应力、腐蚀裕量以及焊接接头系数，封头采用与筒体等厚度的标准椭圆封头，封头的曲面过渡段可以有效降低端部的应力集中，相比平盖封头能大幅减少材料用量，同时承压性能更优。鞍式支座的位置设置在距离封头切线位置四分之一筒体直径处，这个位置可以让封头对筒体起到加强作用，有效降低鞍座截面的筒体周向应力，支座底板设置地脚螺栓孔，安装时通过二次灌浆与混凝土基础固定，支座与筒体之间设置垫板，避免支座焊接处的局部应力对筒体母材造成损伤。

　　在安装边界的考量上，罐体整体的安装宽度控制在常规道路运输的限宽范围内，方便设备整体制造完成后通过公路运输到场，不需要现场分段组焊，能大幅缩短现场安装的周期。罐体底部距离地面的净空高度预留出足够的管道安装与检修空间，方便后期布置排污管线，罐体的排污口设置在筒体最低点，正对两鞍座之间的区域，运维人员可以在地面直接操作排污阀，不需要登高作业。顶部所有阀门的操作高度均控制在人体工程学合理范围内，站在操作平台上不需要过度抬手或弯腰即可完成阀门启闭、仪表读数等操作。罐体表面采用金属抛光处理，外表面预留防腐涂层的施工余量，实际投用后可以根据场站的环境要求涂刷防腐漆与反光标识，罐体的蓝色阀门手轮采用高对比度配色，方便运维人员快速识别操作部件，避免误操作。

　　从结构安全的设计细节来看，筒体上设置了两道加强圈，分别位于两鞍座的外侧区域，增强筒体的径向刚度，避免罐体在充装、卸液过程中因压力波动产生径向变形。所有焊接接头均采用全焊透结构，对接接头进行射线探伤检测，角接接头进行磁粉探伤，确保焊接部位的强度与密封性。安全阀的泄放面积经过严格计算，保证在罐体出现超压情况时能快速泄放压力，避免罐体发生爆裂风险，液位计采用直观的磁翻板结构，不需要外接电源即可直接读取罐内液位高度，适合无外接供电的偏远场站使用。整体结构没有多余的装饰性部件，所有外部结构均服务于存储、操作、安全的核心功能，零部件的通用化程度高，后期维护时可以直接采购标准备件更换，降低运维成本。
