踏板代步车后悬减震支撑结构

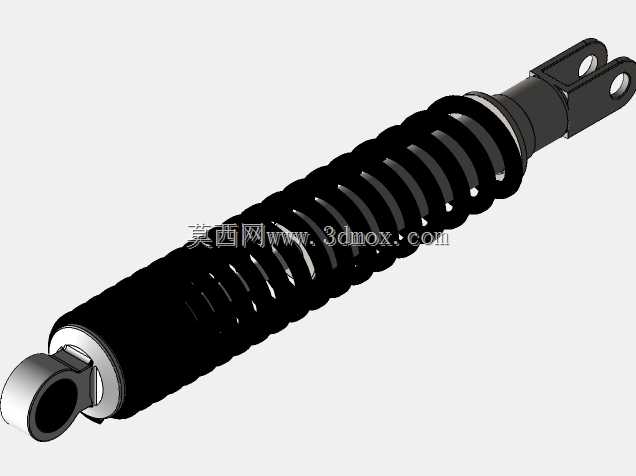

　　日常通勤场景里的两轮踏板代步工具，后悬部件直接决定了非铺装路面、减速带工况下的骑乘体感与车架疲劳寿命，这套后悬减震支撑结构的设计，核心是平衡承载能力、阻尼行程与安装适配性，避免出现打底、回弹过快或者支撑不足的问题。从结构布局来看，这套部件采用同轴集成式设计，圆柱螺旋压缩弹簧套置在阻尼筒外侧，两端分别通过吊耳与叉形接头对接车架与后轮摇臂，没有多余的外置连杆结构，整体结构紧凑，适配小尺寸踏板车后轮周边的狭小布置空间，不会与后轮、挡泥板或者传动箱产生运动干涉。设计过程中首先要确认安装边界：上端吊耳为单孔铰接结构，孔位公差控制在H7级别，适配标准尺寸的铰接销轴，安装时可通过销轴端面的卡圈实现轴向定位，避免行驶过程中销轴窜动产生异响；

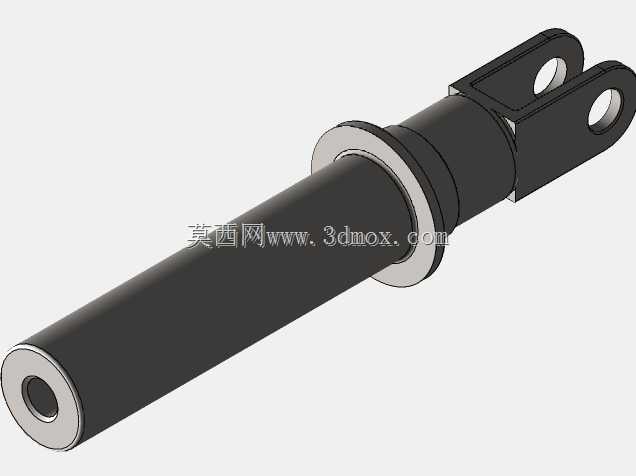

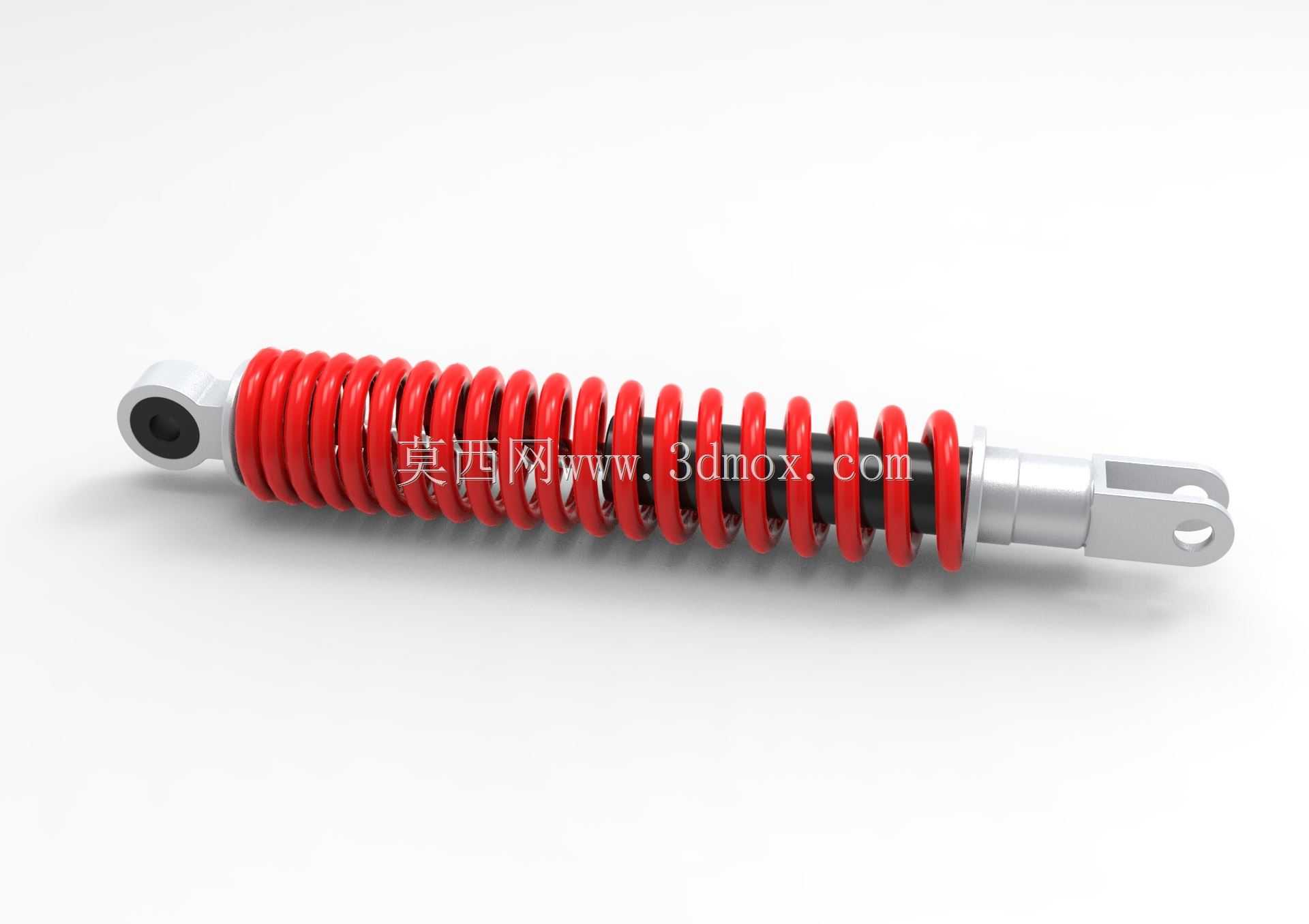

　　下端叉形接头为双片夹持结构，开有同轴铰接孔，对接摇臂安装位时可快速嵌入，配合防松螺母实现锁止，拆装维护不需要额外的专用工装。弹簧部分采用等节距圆柱螺旋设计，弹簧丝径、中径与有效圈数的匹配经过多轮工况校核，在单人骑乘的常规载荷下，弹簧预压行程预留15%的余量，应对路面冲击时可提供线性的支撑力反馈，不会出现初段过硬、末段支撑不足的问题；弹簧表面做红色喷塑处理，既可以抵御日常行驶中的泥水侵蚀，也能在装配时快速识别部件规格，避免错装不同刚度的弹簧件。阻尼筒部分采用单筒式结构，内部阻尼阀系的调校偏向城市通勤场景，压缩行程阻尼偏小，能够快速吸收路面细碎颠簸，回弹行程阻尼偏大，避免弹簧释放弹力时产生多余的余振，经过坑洼路面时车轮可以快速贴附地面，

　　不会出现弹跳失控的情况。实际应用中，这套后悬结构主要适配小排量两轮踏板代步车，额定承载范围覆盖单人日常通勤加上随身行李的重量，最大压缩行程控制在合理区间，避免极限压缩时阻尼筒触底造成结构损坏；部件整体的径向尺寸经过优化，不会超出后轮两侧的宽度边界，转向或者后轮小幅摆动时不会与周边部件发生剐蹭。从建模逻辑来看，所有铰接位的同轴度、弹簧的螺旋升角、两端安装位的中心距都严格按照实际装配尺寸还原，弹簧与阻尼筒之间预留了均匀的径向间隙，弹簧压缩过程中不会与筒壁产生摩擦，避免长期使用后出现弹簧偏磨、阻尼筒外壁涂层脱落的问题。两端的连接结构都做了圆角过渡处理，消除应力集中点，长期承受交变载荷时不会在连接根部出现疲劳裂纹。针对日常使用的场景，

　　这套结构的外露金属件都做了对应的防腐处理，铰接位置预留了润滑脂注入口，定期维护时可以直接加注润滑脂，延长铰接衬套的使用寿命，不需要整体拆解部件。不同于跨骑车型的多连杆后悬结构，这套集成式后悬的零件数量更少，生产装配的效率更高，后期更换维护的成本也更低，非常适合走量的民用代步踏板车型使用，在满足日常通勤减震需求的前提下，尽可能压缩了结构占用空间与制造成本，同时兼顾了结构可靠性与骑乘舒适性。
