山地自行车车架结构三维设计方案

　　山地自行车车架作为整车的核心承载基体，其结构设计直接决定了骑行过程中的载荷传递效率、复杂路况下的抗冲击性能以及整车操控的响应精度，是山地车研发环节中优先级最高的结构部件。从实际应用场景来看，这类车架主要适配非铺装路面的越野骑行需求，需要应对林间土路、岩石落差、坡道起伏等复杂工况，承受骑行者自重、踩踏动态载荷、路面冲击载荷的多向复合作用，因此结构设计阶段需要平衡刚性、韧性与整体重量的矛盾关系。

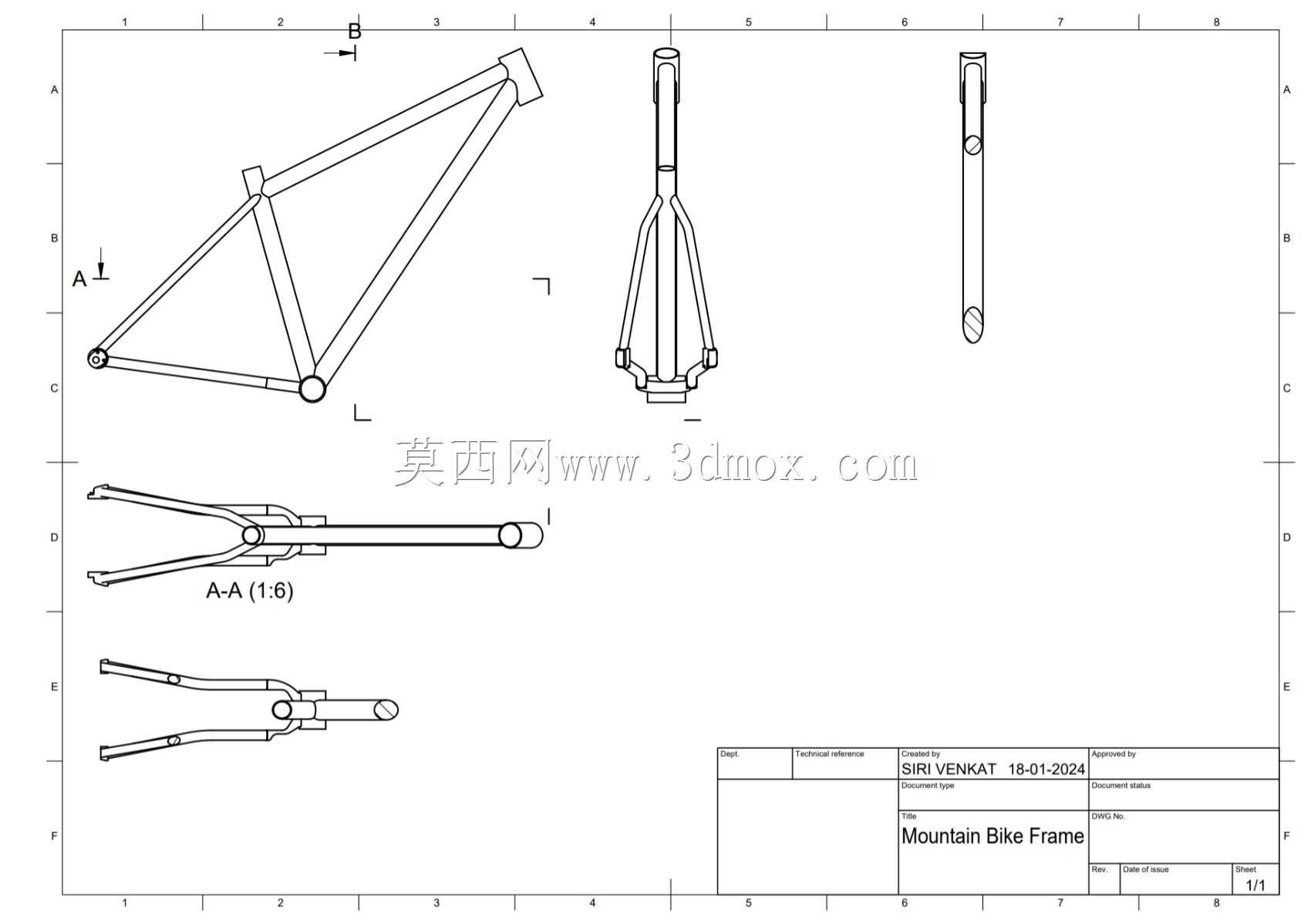

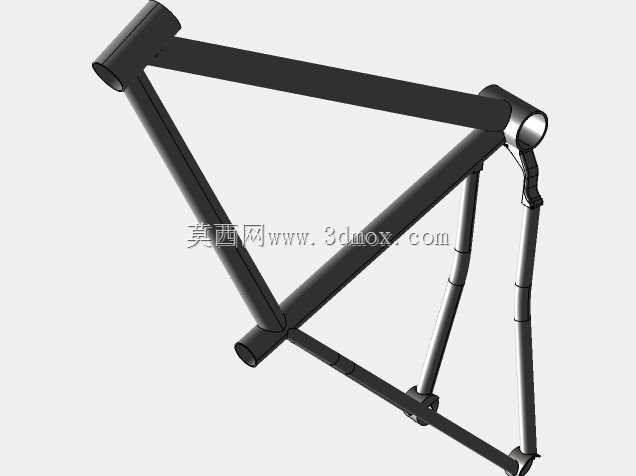

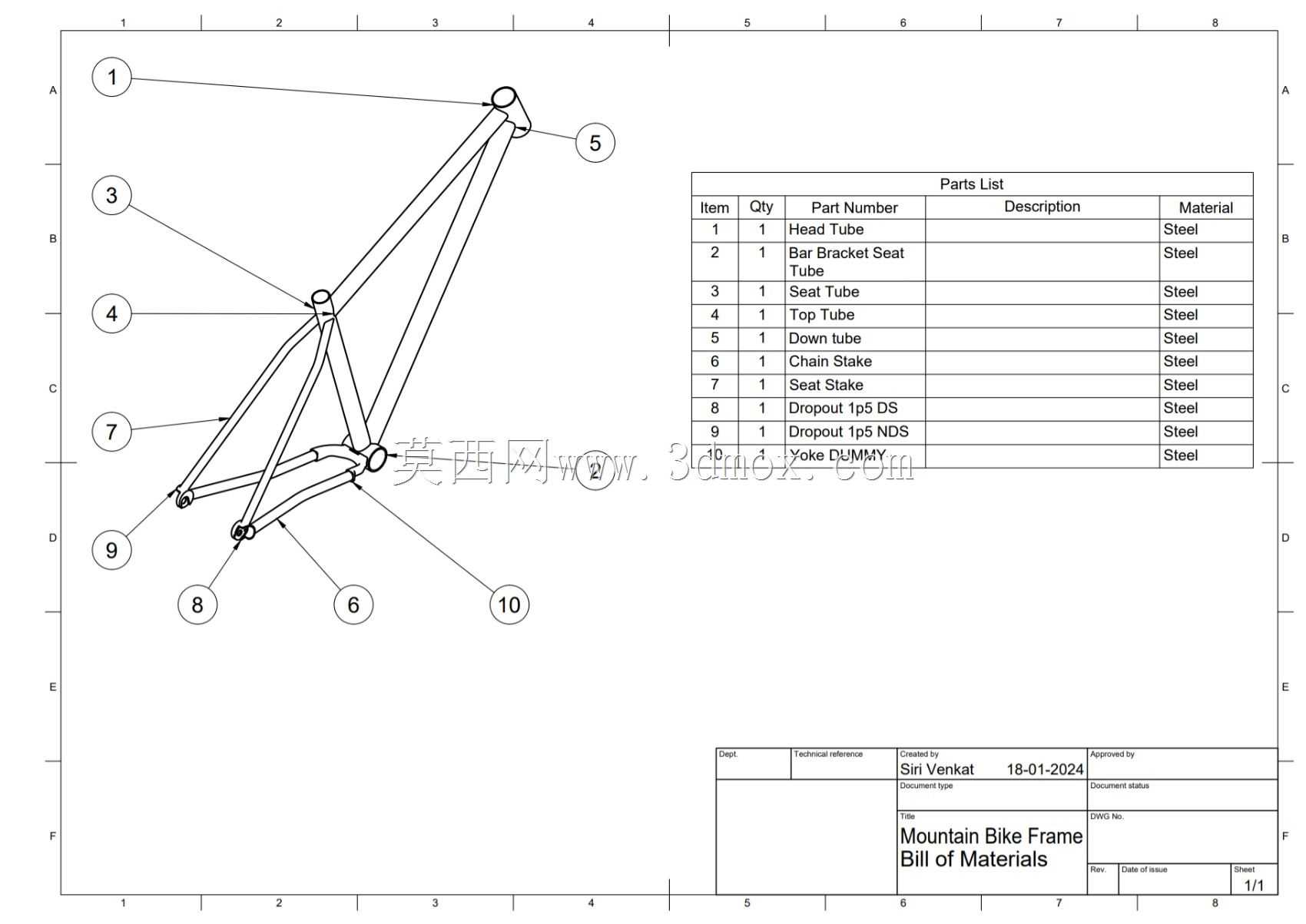

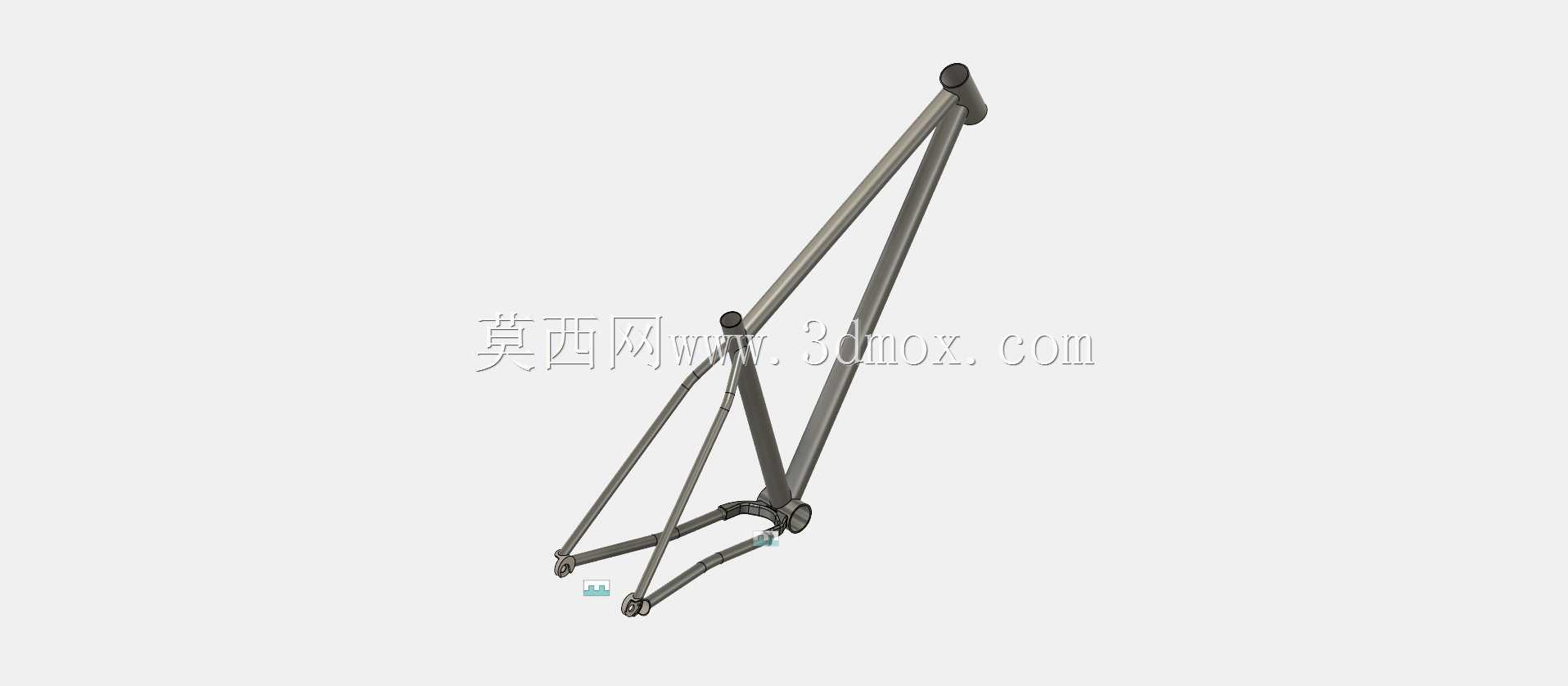

　　本次设计的车架采用经典的硬尾钻石型结构布局，头管、上管、下管、座管、后上叉、后下叉通过焊接节点形成稳定的三角承载体系，这种结构经过长期市场验证，能够在保证结构强度的前提下尽可能降低冗余重量。头管部位作为前叉与整车的连接枢纽，设计时预留了标准碗组的安装边界，适配常规锥管前叉的装配尺寸，内壁预留的碗组压装公差控制在合理范围内，保证转向机构转动顺畅无旷量，同时能够承受前轮传递的侧向冲击与纵向制动载荷。下管作为车架上管径最粗的构件，承担了头管到中轴区域的主要载荷传递，设计时采用了变径管材的结构思路，靠近头管区域管径更大、管壁厚度适当增加，用来应对越野骑行中前轮受到冲击时的弯矩作用，靠近中轴区域逐步过渡到适配五通结构的连接尺寸，保证踩踏发力时的扭矩传递效率，避免发力过程中出现车架形变卸力的问题。

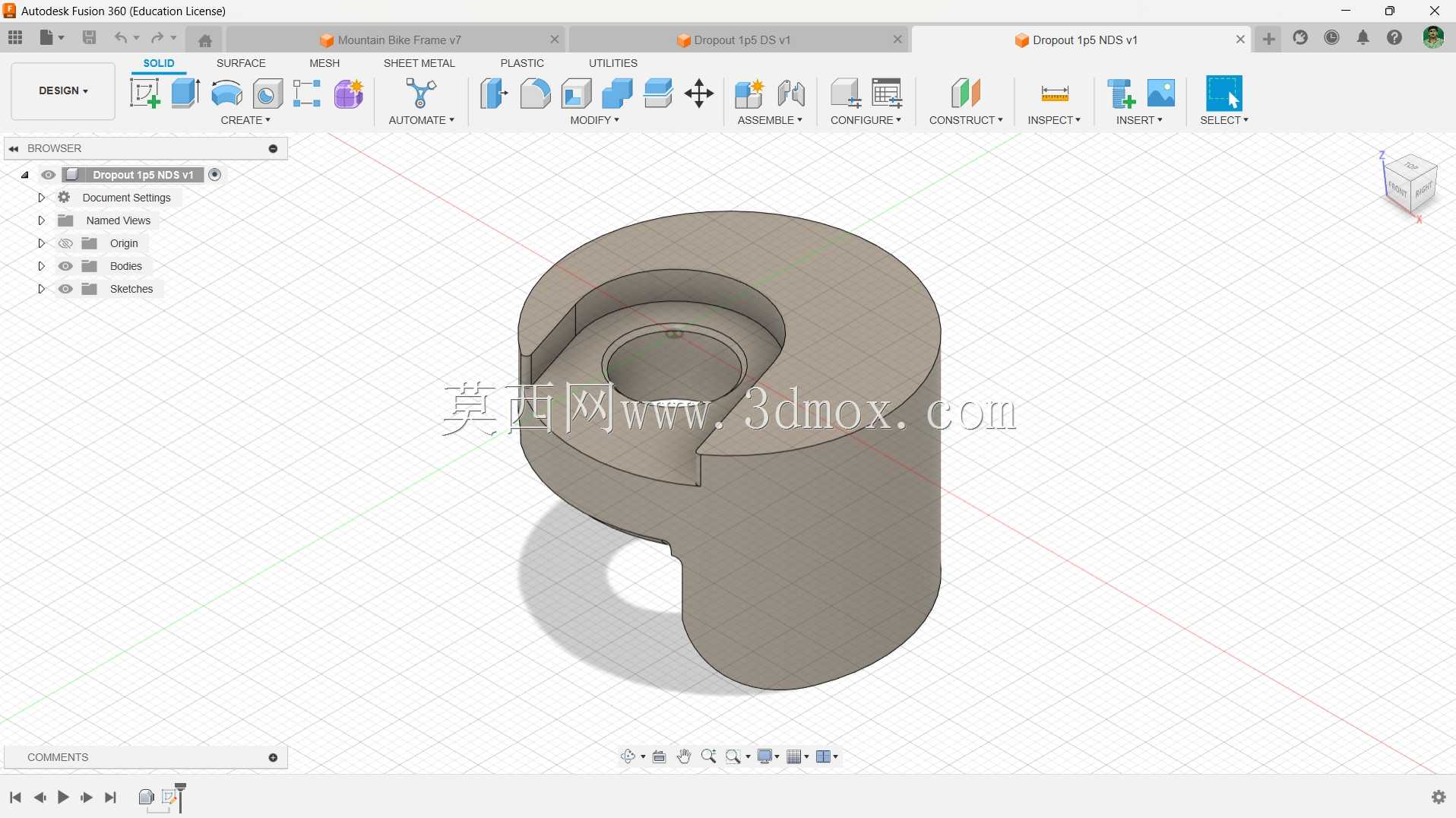

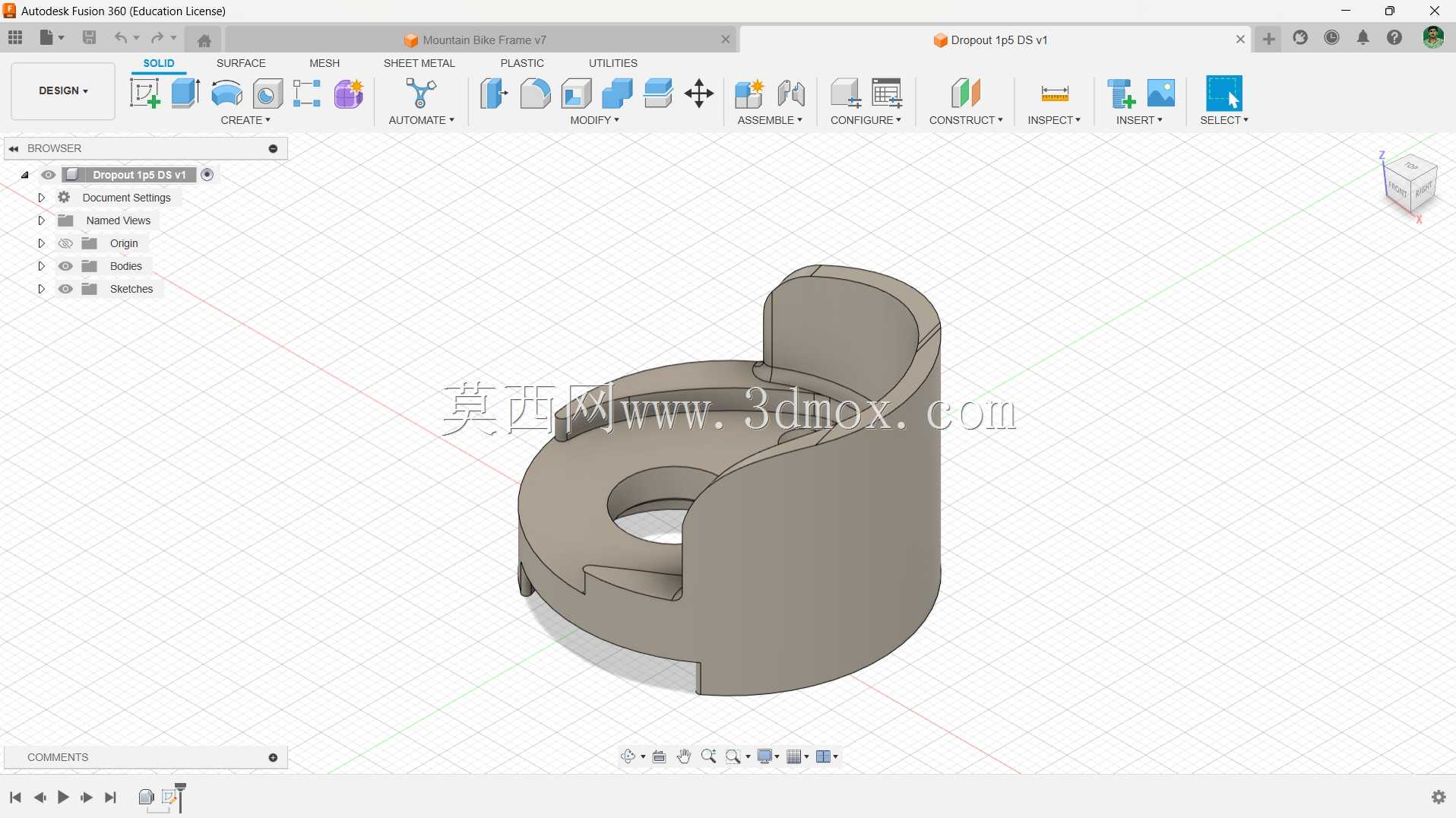

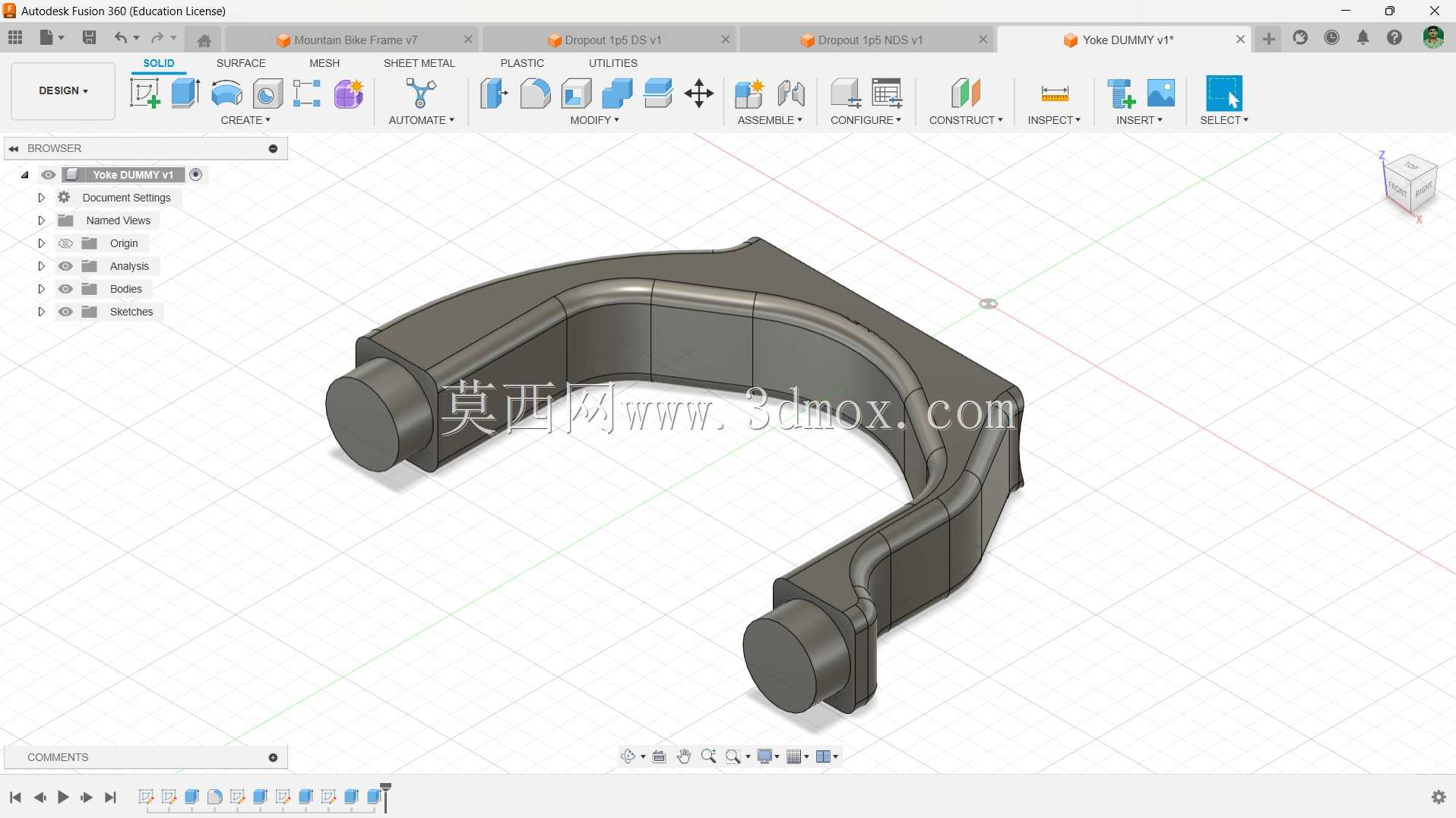

　　座管部位设计了标准口径的座杆插入腔体，适配常规规格的座杆装配，腔体深度满足不同身高骑行者的座高调节需求，同时在座管夹安装位置预留了对应的开槽与安装位，保证座杆锁紧后的夹持力足够，避免颠簸路况下座杆出现下滑位移。后三角部分的后上叉与后下叉围绕后轮安装空间布局，后叉开档尺寸适配标准山地车后轮花鼓的安装宽度，尾钩位置预留了变速器安装的螺纹接口与定位基准，保证变速系统的安装精度，后下叉的内侧预留了足够的轮胎间隙，能够兼容大颗粒越野轮胎的装配需求，避免骑行过程中轮胎与车架发生剐蹭。后上叉在设计时做了适当的形变量优化，在保证结构强度的基础上保留一定的微形变能力，用来过滤后轮传递的小幅颠簸，提升长距离越野骑行的舒适度。

　　五通部位作为整车踩踏发力的核心节点，采用了一体化的焊接结构设计，预留了标准中轴的安装接口，保证曲柄机构的装配同轴度，避免踩踏过程中出现异响或传动卡顿。所有管材的连接节点都做了平滑的过渡处理，避免应力集中导致的焊接部位疲劳断裂，在载荷集中的头管、五通、尾钩等关键区域，适当增加了补强结构的设计，提升长期交变载荷作用下的结构使用寿命。从安装边界来看，整车架的轴距、后下叉长度、头管角度、座管角度都参考了成熟山地车的几何参数，保证骑行时的重心分布合理，爬坡时重心靠前避免翘头，下坡时重心靠后提升操控稳定性，转向角度范围满足林道穿越时的灵活转向需求，同时不会出现前轮与车架、脚踏与地面的剐蹭问题。

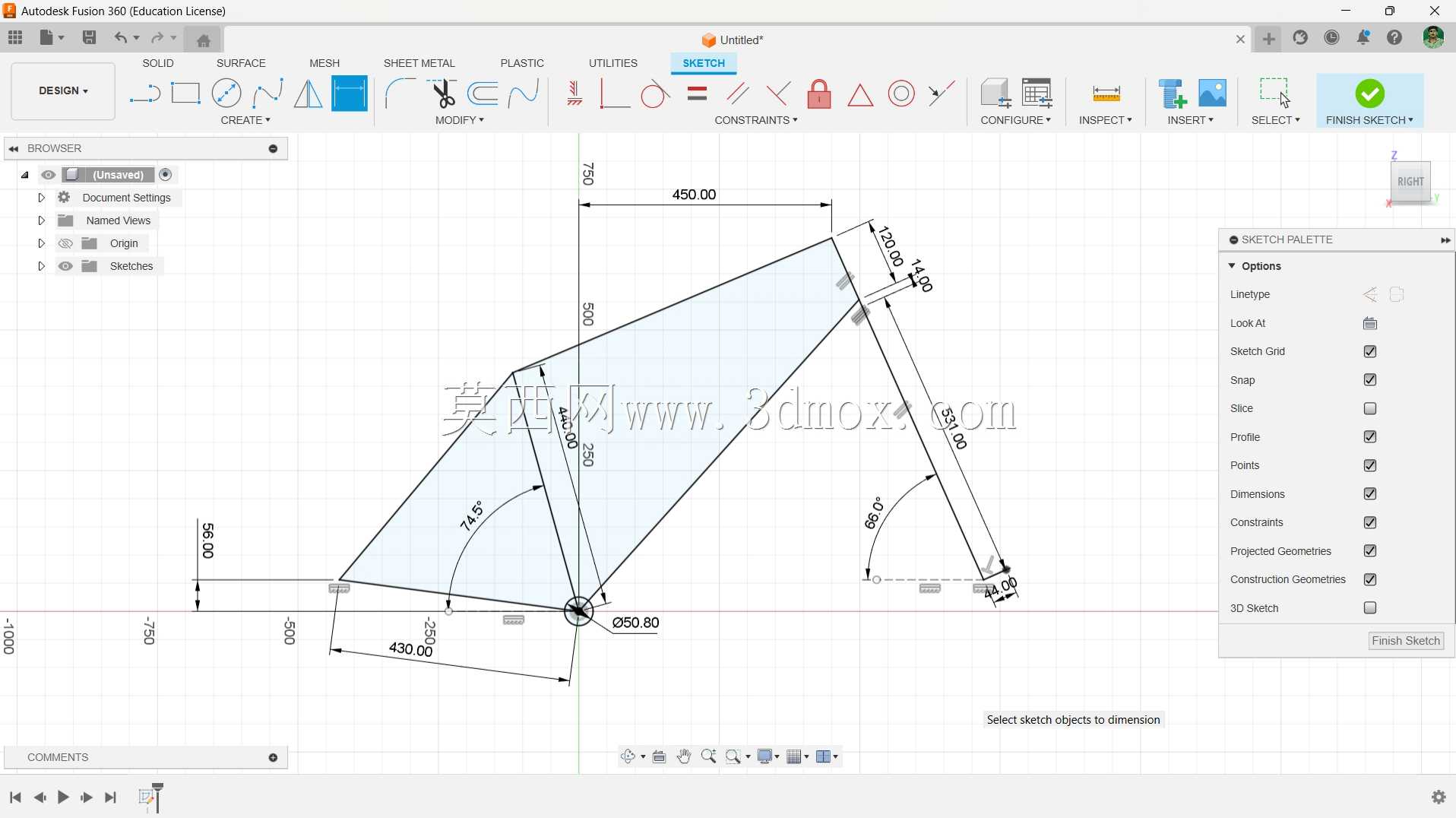

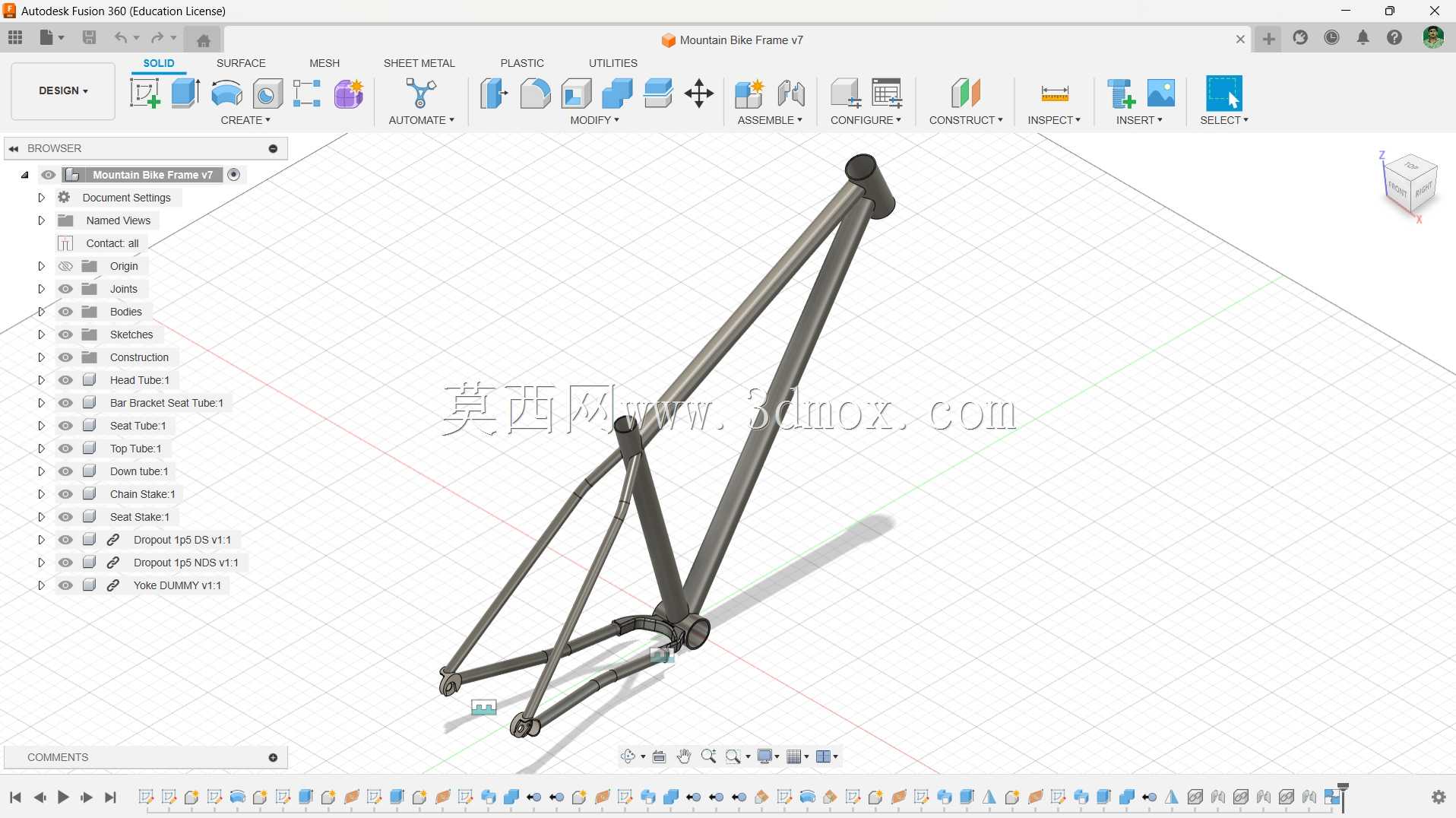

　　设计过程中采用自顶向下的装配思路，先确定整车的几何定位基准，再逐个拆分各个管材的结构尺寸，最后完成焊接节点的结构整合，所有安装接口的尺寸都遵循通用山地车的行业装配标准，保证市面上的标准配件都能够直接适配安装，不需要额外的定制修改。结构校核阶段重点关注了落差冲击、侧向踩踏、紧急制动等极端工况下的应力分布，确保高应力区域的结构强度满足使用需求，低载荷区域适当做减重优化，避免不必要的材料冗余。
