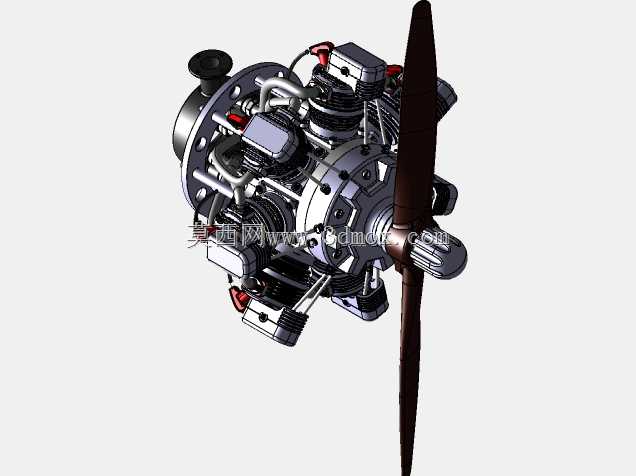

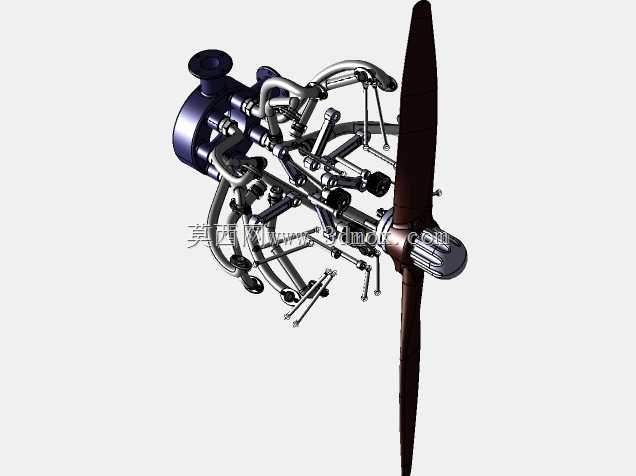

七缸星型航空活塞动力装置结构

　　这套径向布置的七缸活塞动力结构，主要面向轻型通航飞机、试验类飞行器、航空教学样机以及复古航空动力展示平台的结构设计与原理验证。星型发动机在航空发展过程中长期承担小中型飞机主动力角色，其缸体围绕曲轴中心呈放射状分布，能够在较短轴向尺寸内布置较多气缸，相比直列或V型动力装置，迎风面积虽然更大，但机体长度明显缩短，曲轴受力路径更集中，非常适合机头外露、螺旋桨直驱的飞行器布局。

　　从实际用途看，该装置通过七个气缸交替完成进气、压缩、做功和排气，将活塞往复运动经连杆机构汇总到中心曲轴，再由前端输出轴驱动螺旋桨旋转。径向缸序使动力脉冲分布更均匀，七缸结构在一转内可形成多次重叠做功，低速扭矩输出和运转平顺性具有明显优势。对于教学与样机开发场景，这类模型可用于拆解曲柄连杆机构、缸体散热路径、气门驱动关系、桨轴连接方式以及发动机架安装边界；对于航空爱好者和结构设计人员，也可作为星型内燃机总体布置、管路走向和外部附件协调的参考。

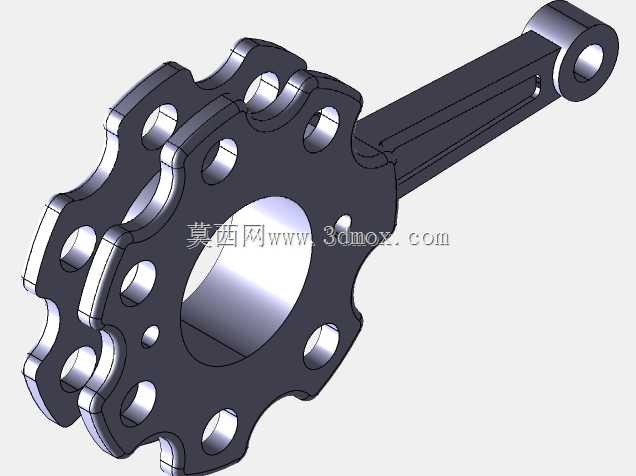

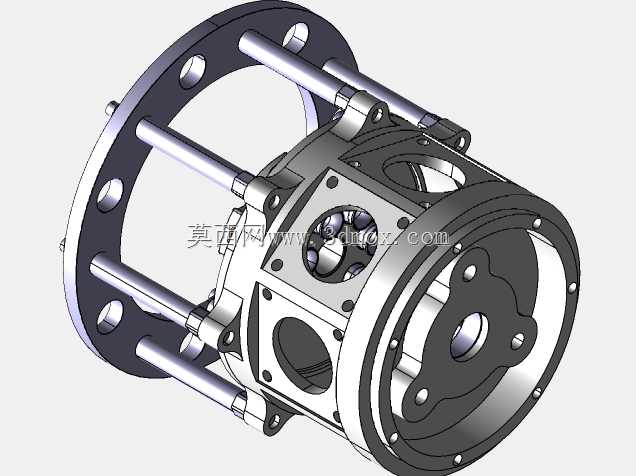

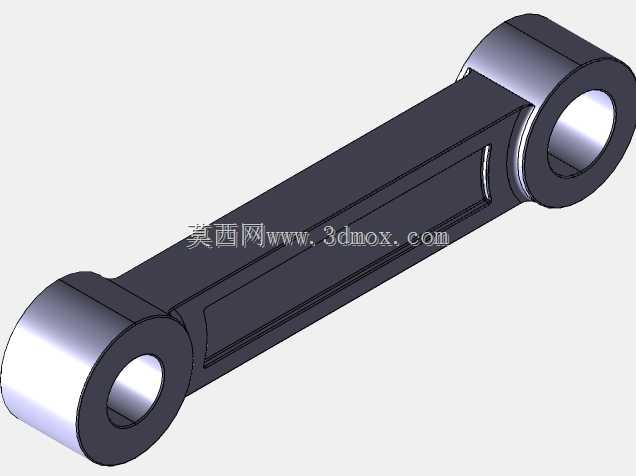

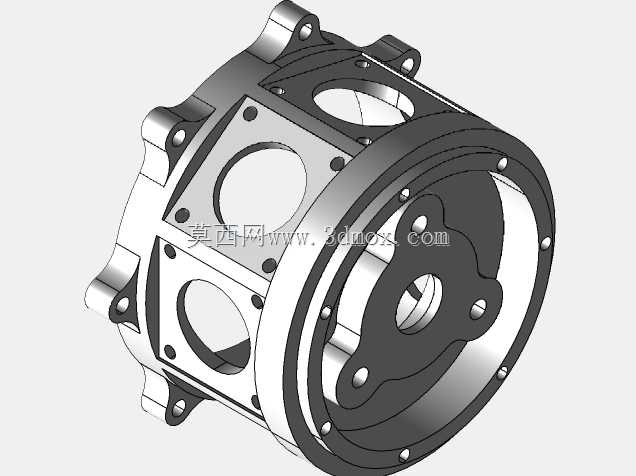

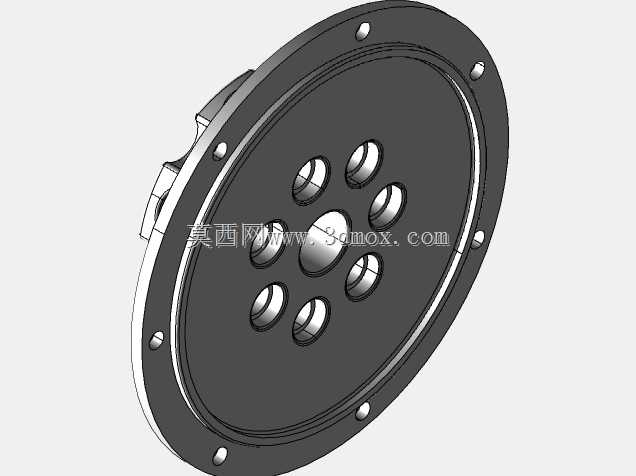

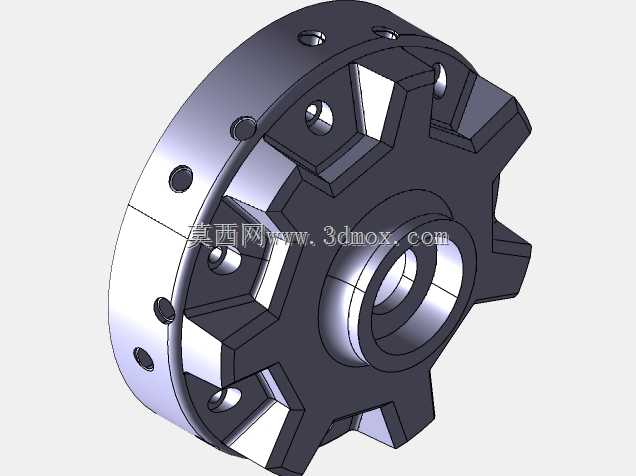

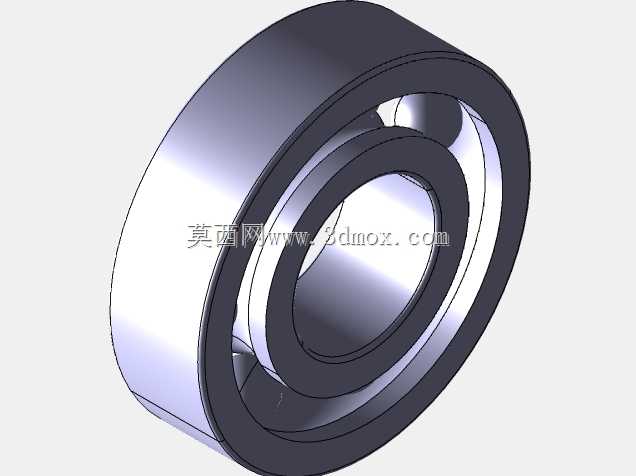

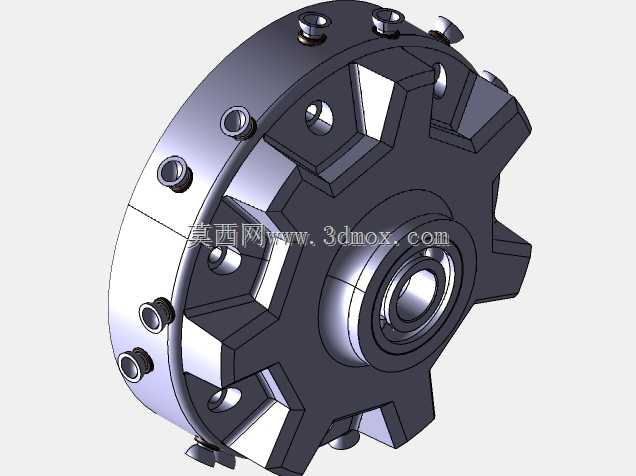

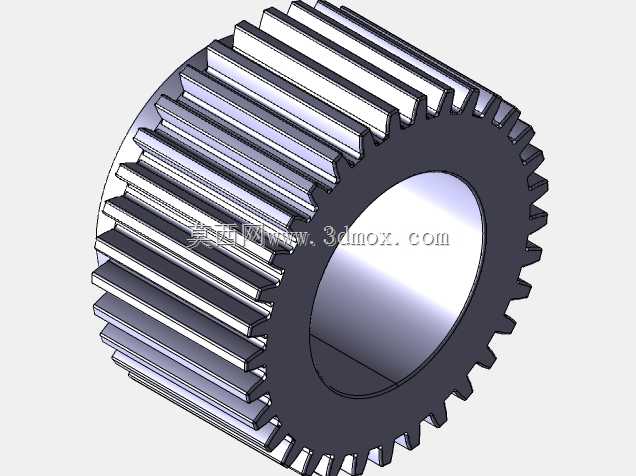

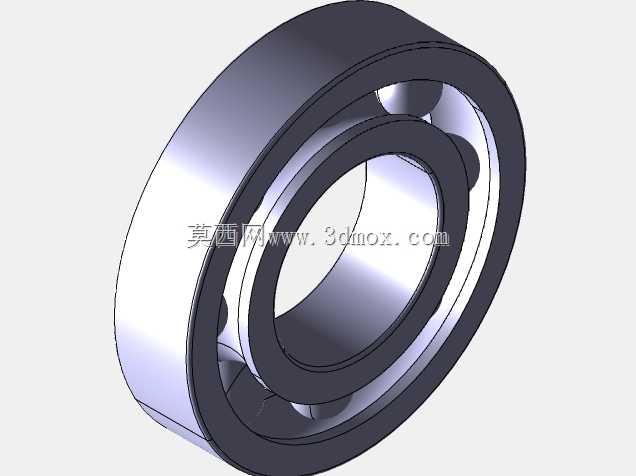

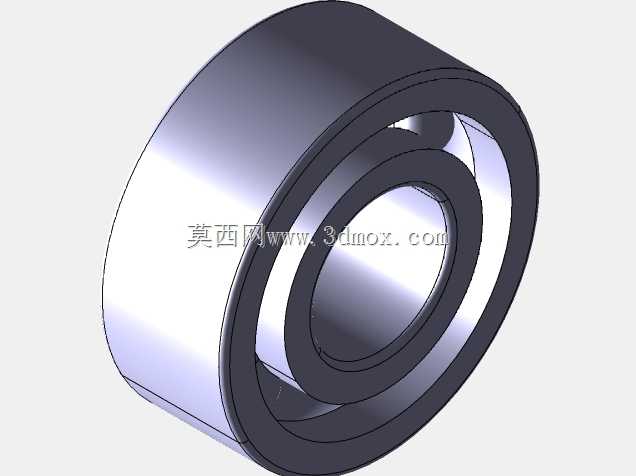

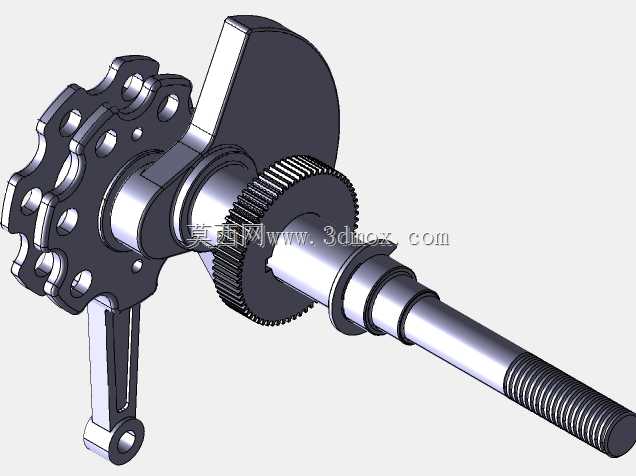

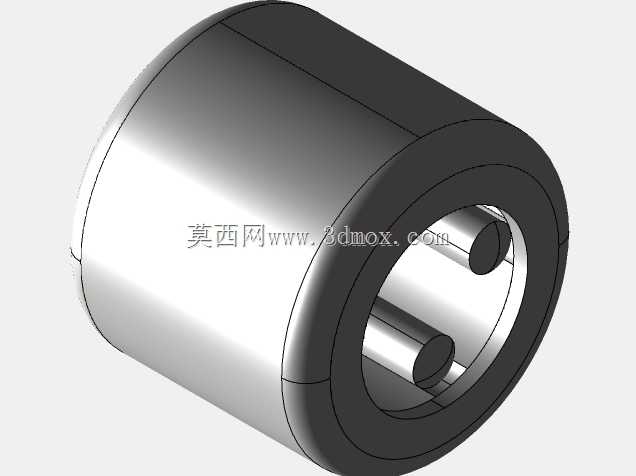

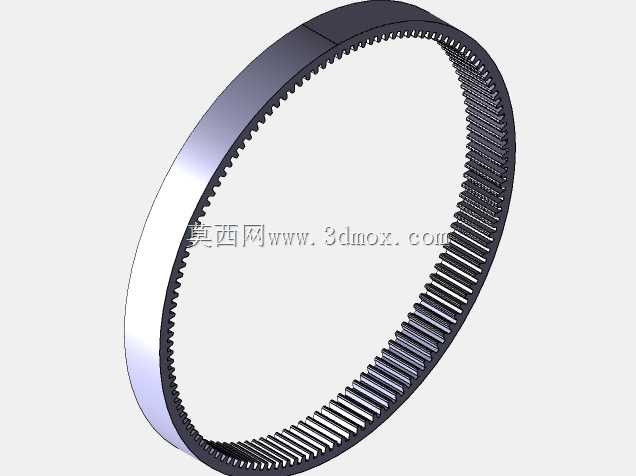

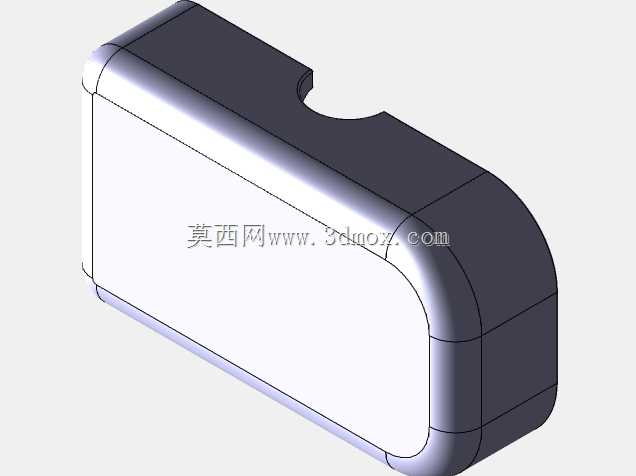

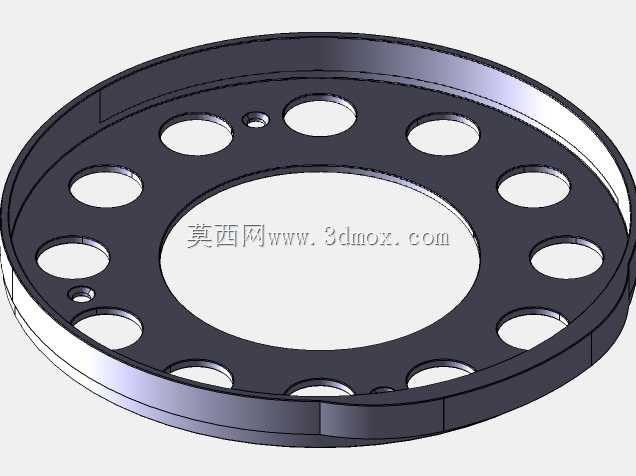

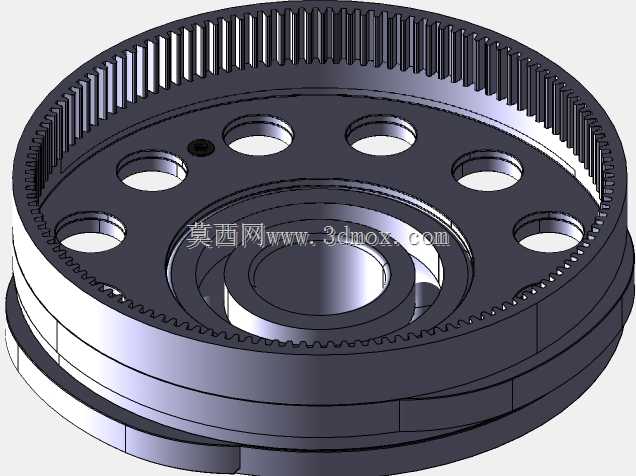

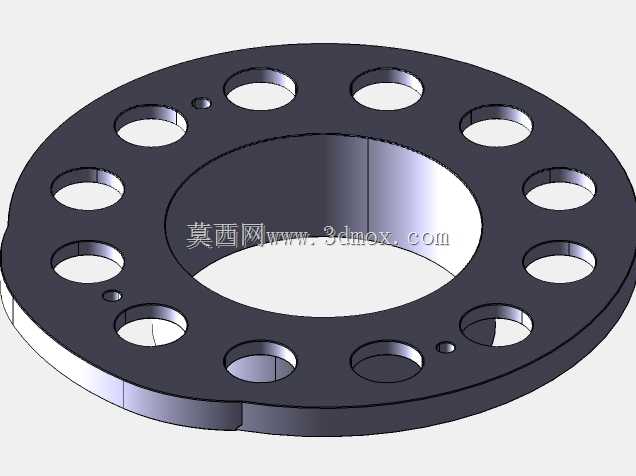

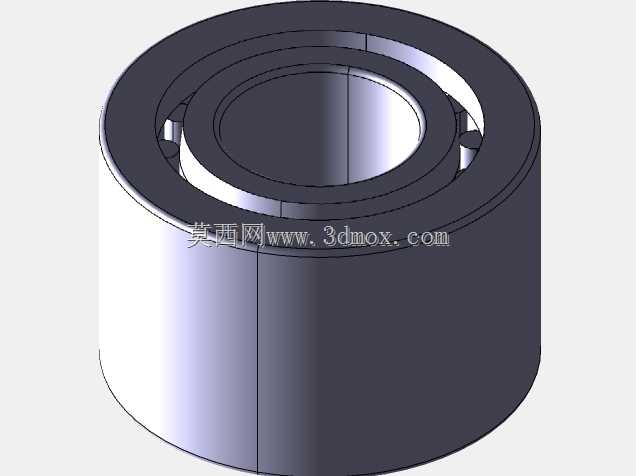

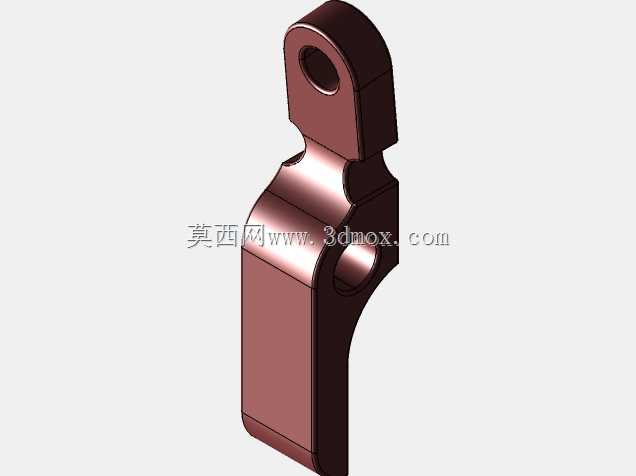

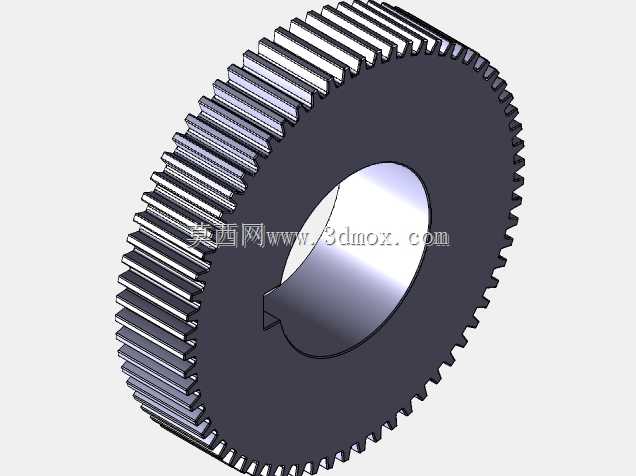

　　结构设计上，七个气缸沿中心机匣周向均布，缸头朝外、缸轴指向曲轴中心，形成紧凑的星形承载框架。中心机匣是整机受力核心，内部容纳曲轴、主轴承、行星式连杆铰接结构及滑油通道；前端连接螺旋桨轴和整流锥，后端布置附件壳体、进气通路及点火相关部件。多缸连杆并不适合全部采用独立大端直接抱合曲轴，因此星型机构通常采用主连杆与副连杆组合：一个气缸的连杆作为主连杆与曲柄销形成主轴承副，其余气缸连杆通过铰接销连接在主连杆大端周边。这样既缩小了曲轴端部堆叠尺寸，也保证各缸活塞行程和相位关系满足设计要求。

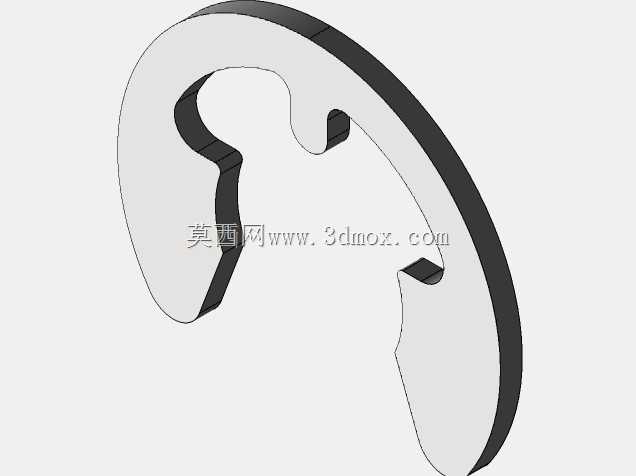

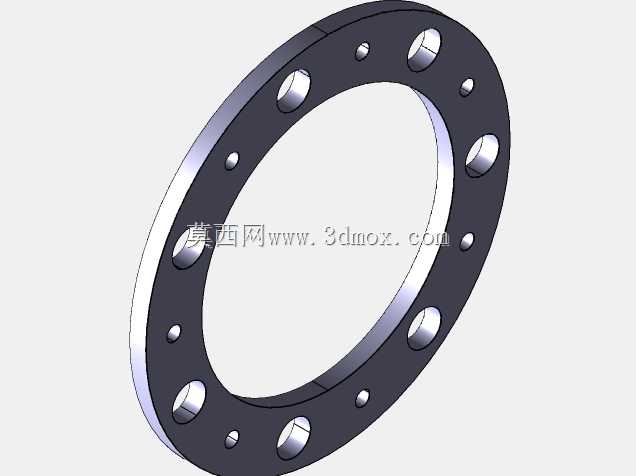

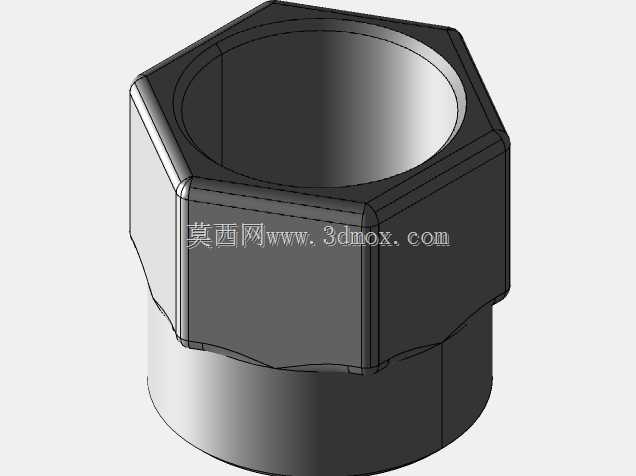

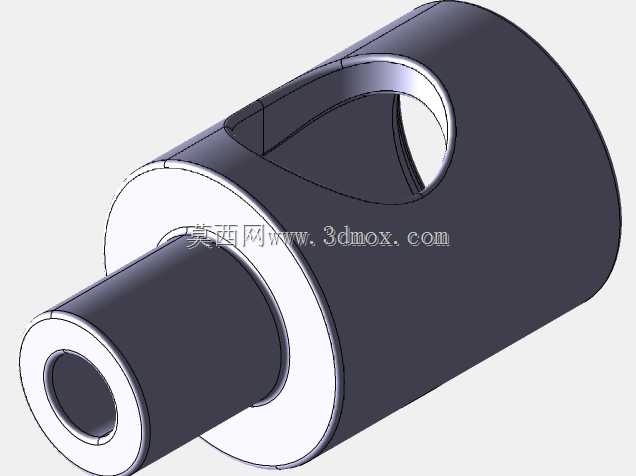

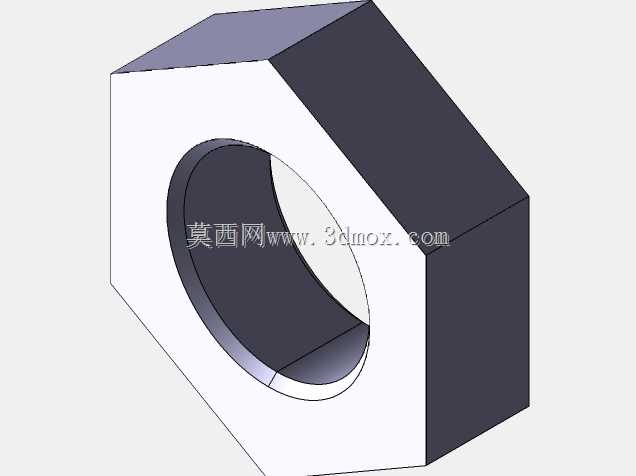

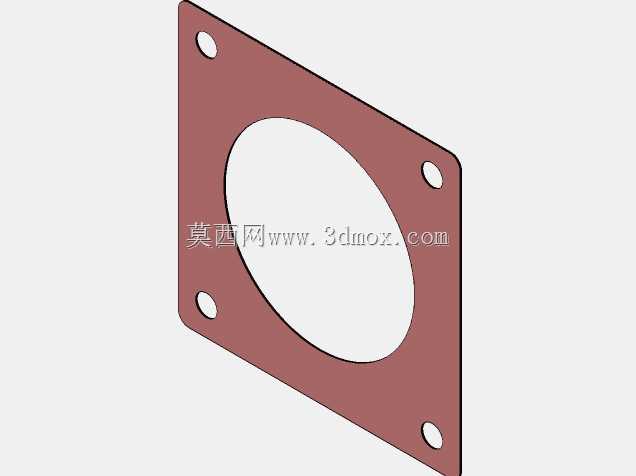

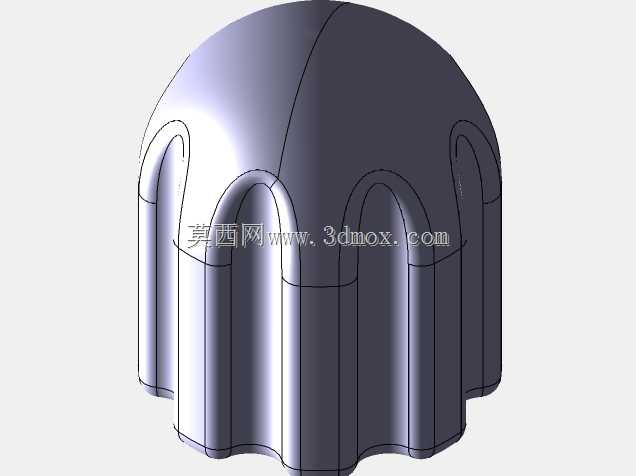

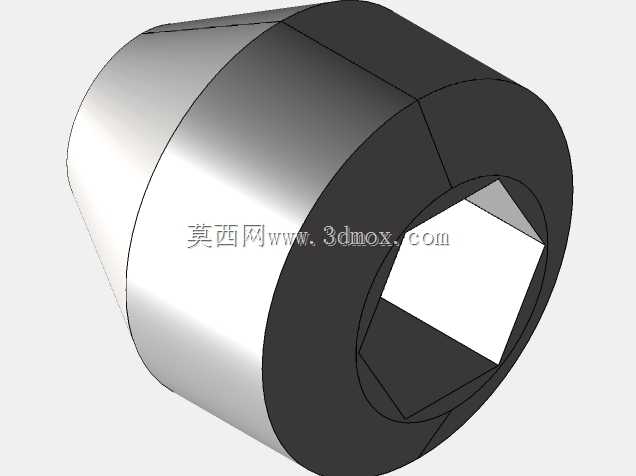

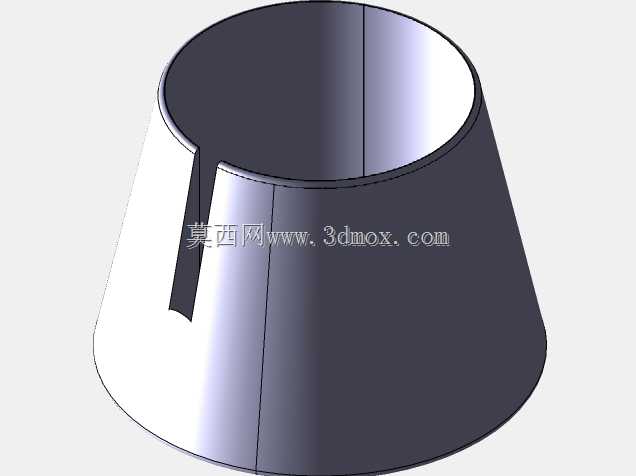

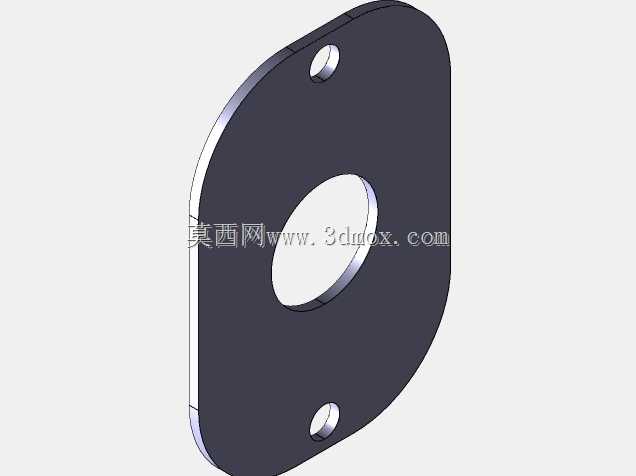

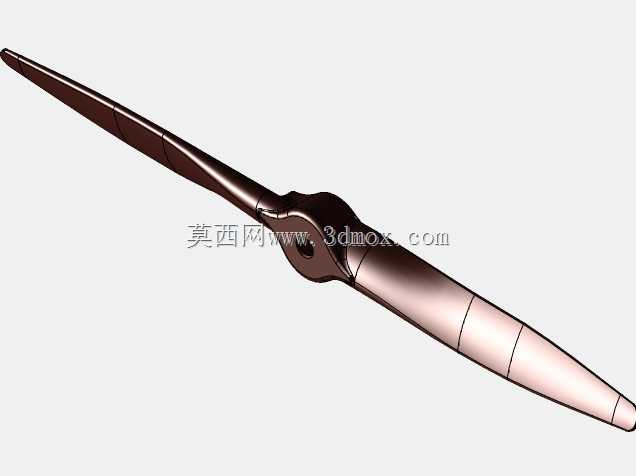

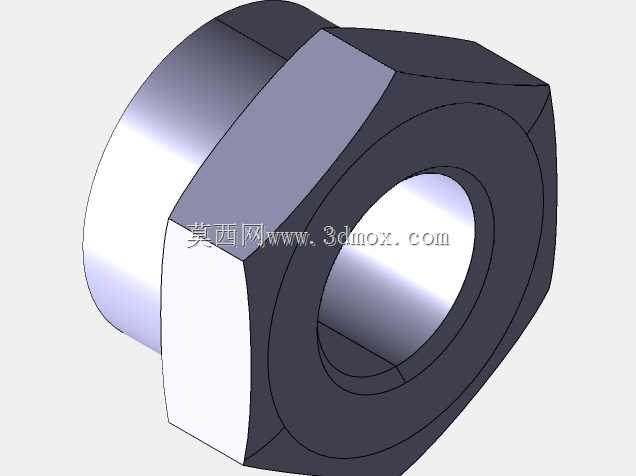

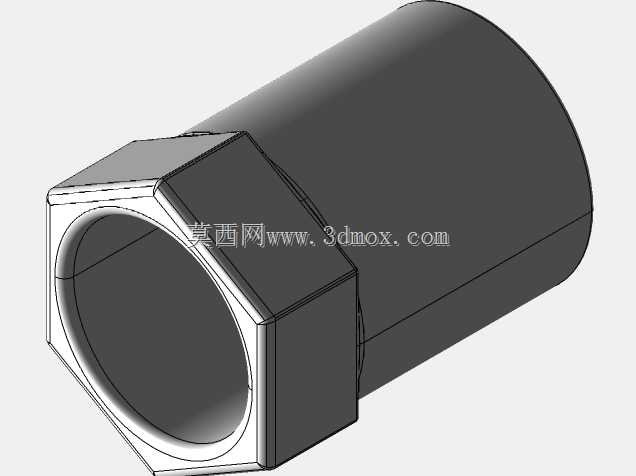

　　外形与安装边界方面，整机最大外轮廓由七个缸头外缘和螺旋桨旋转直径共同决定。径向发动机本体呈短粗圆柱状，轴向长度主要集中在机匣、缸体、桨轴和后端附件区域；周向则需要为缸头散热片、进排气支管、点火线束和维护扳手空间预留余量。螺旋桨属于高速旋转部件，桨叶扫掠范围内不得布置机身结构、管路或检修口；桨根与输出轴之间需考虑锥度连接、锁紧螺母、整流罩间隙以及防松措施。发动机架安装点一般围绕中心机匣后侧或下部设置，设计时要把螺旋桨拉力、缸体振动、陀螺力矩和着陆冲击共同纳入载荷组合，不能只按静态重量估算支架强度。

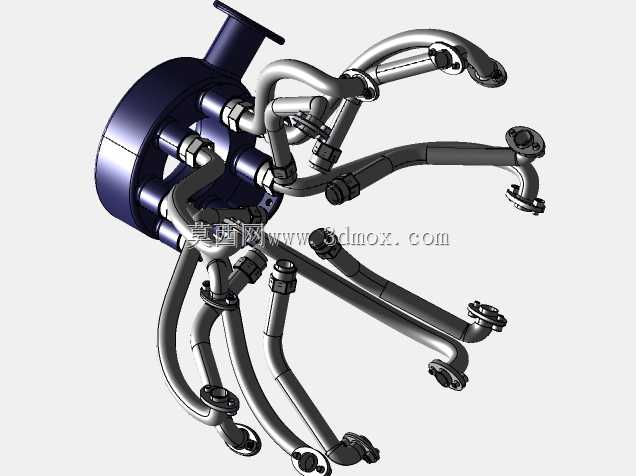

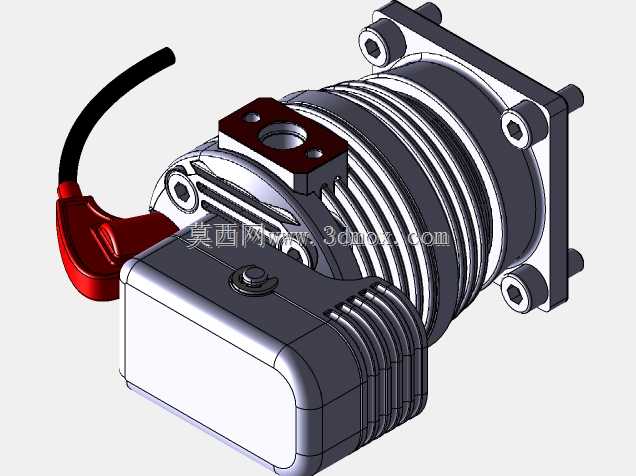

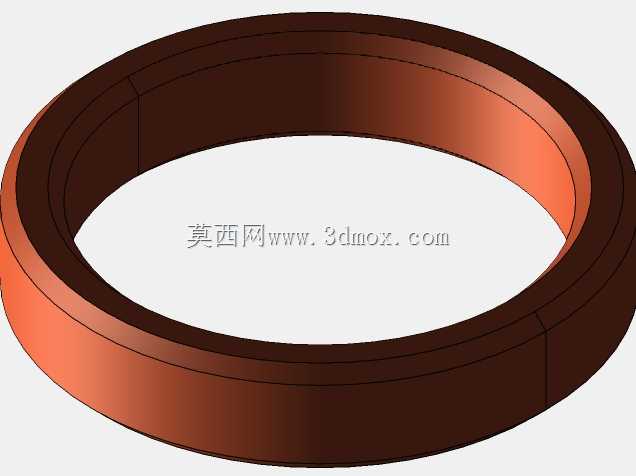

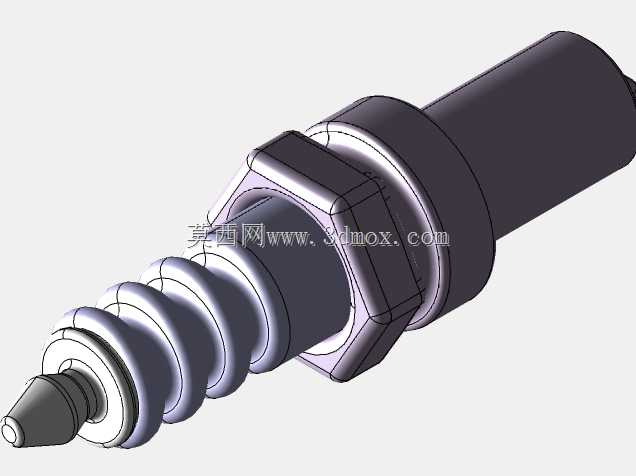

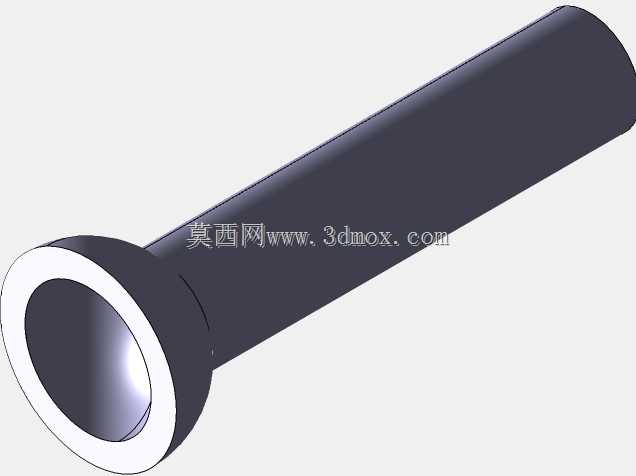

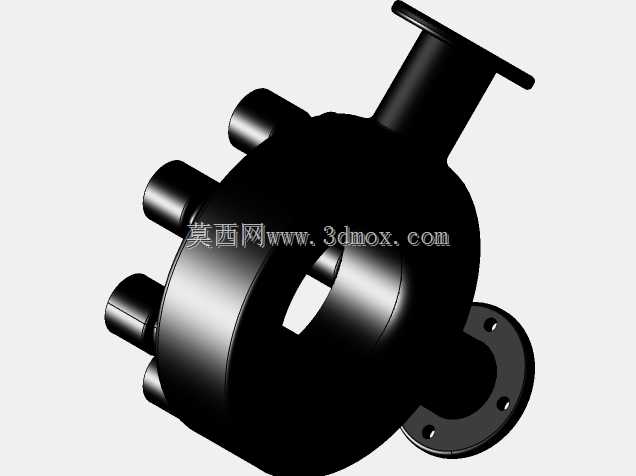

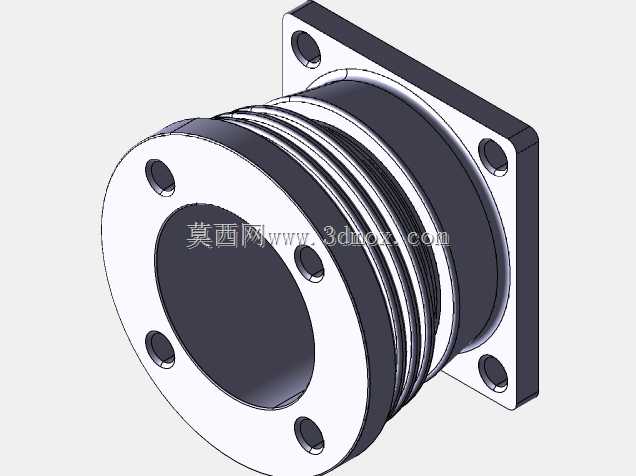

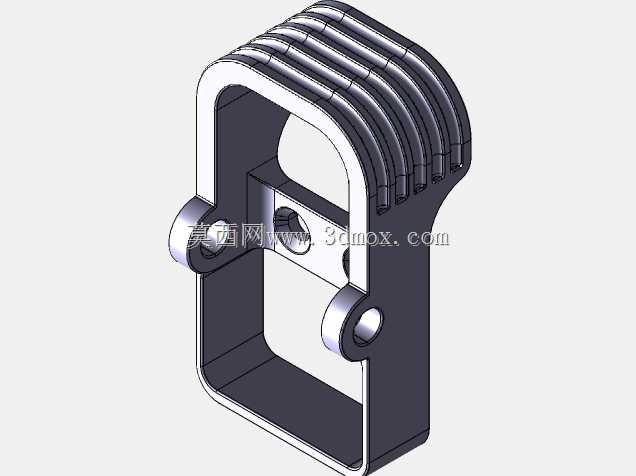

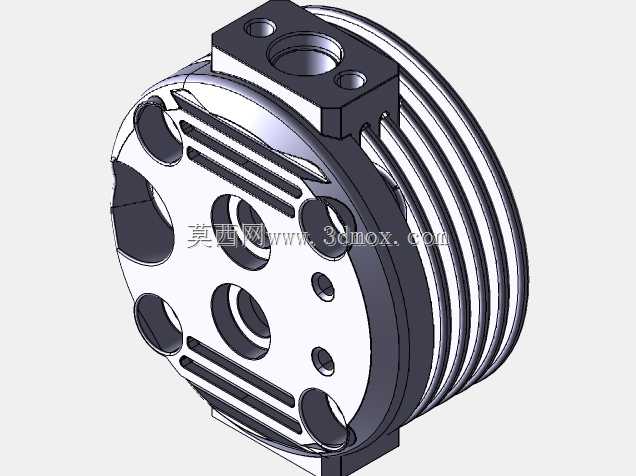

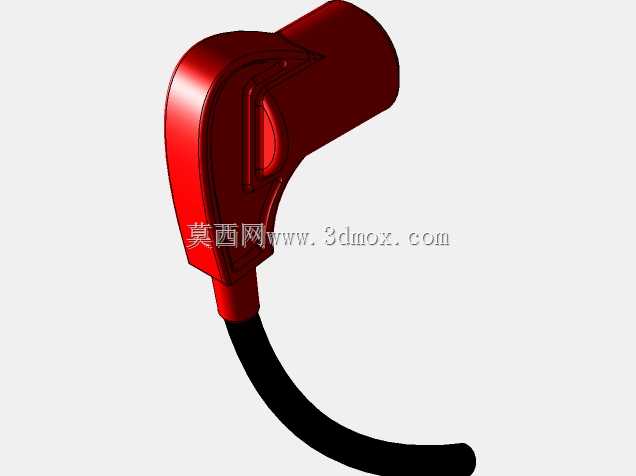

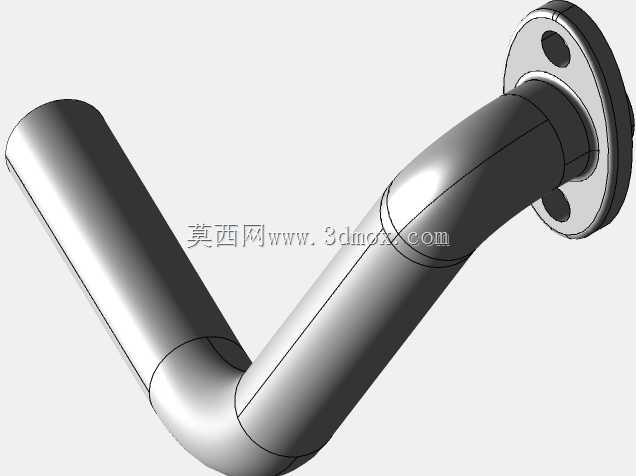

　　散热与管路协调也是这类结构的重点。风冷星型发动机依赖缸头和缸筒外露散热片获得气流，整流罩开口、挡板间隙和排风通道会直接影响缸间温度均匀性。七个气缸的进气管路从中心或环形集气腔引向各缸，管路长度、弯曲半径和固定卡箍需尽量保持一致，避免各缸充气差异过大；排气管路则要避开线束、油管路和机身蒙皮，热膨胀间隙不能被支架限制。点火线路沿缸体外侧布置时，应远离高温排气区，并在相邻缸之间保留检修空间。

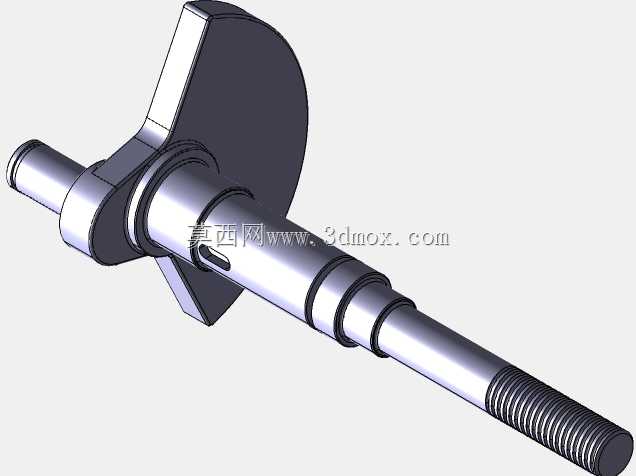

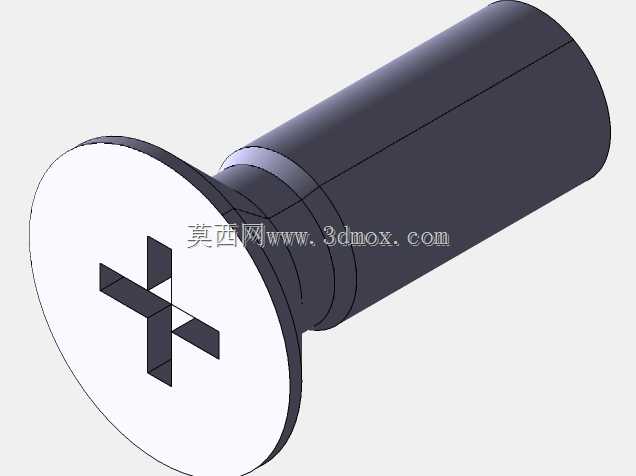

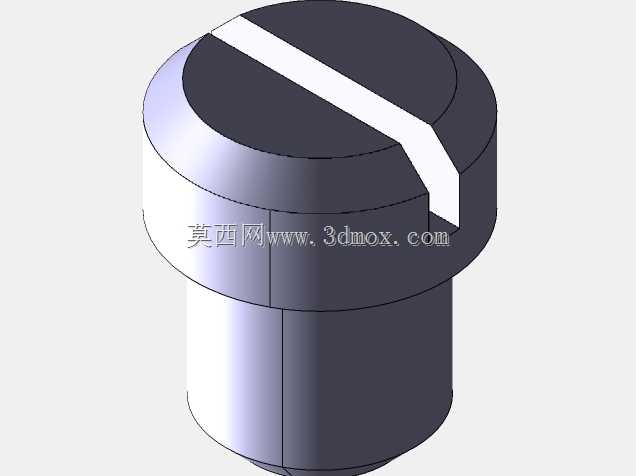

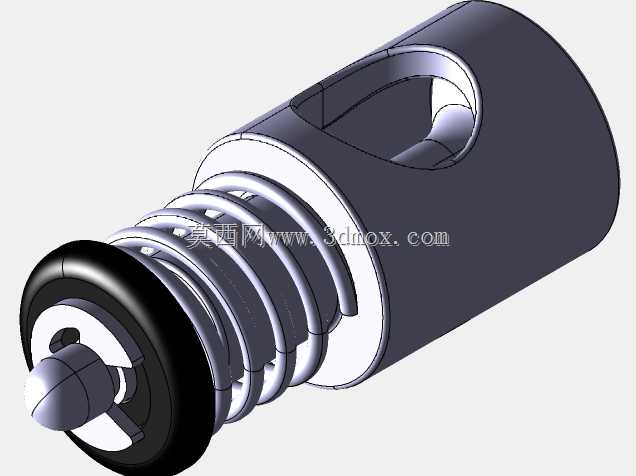

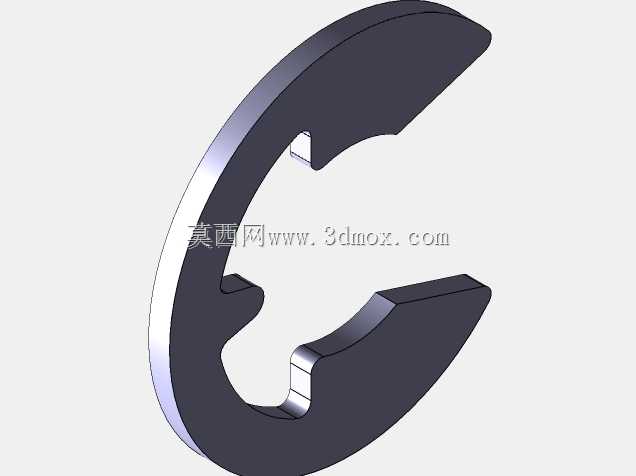

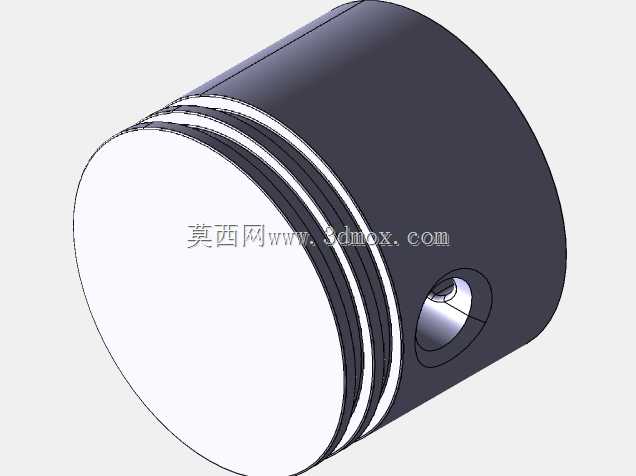

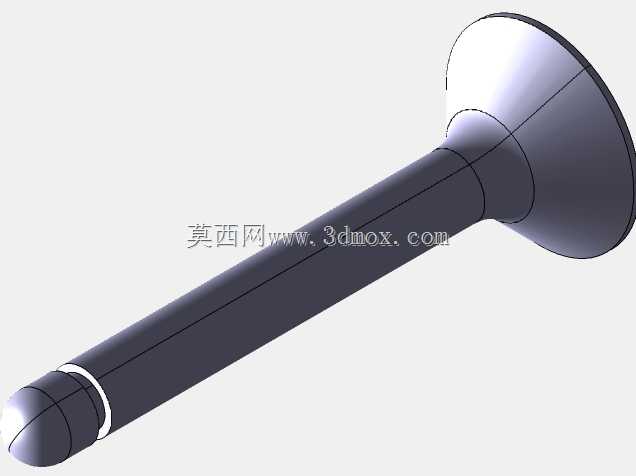

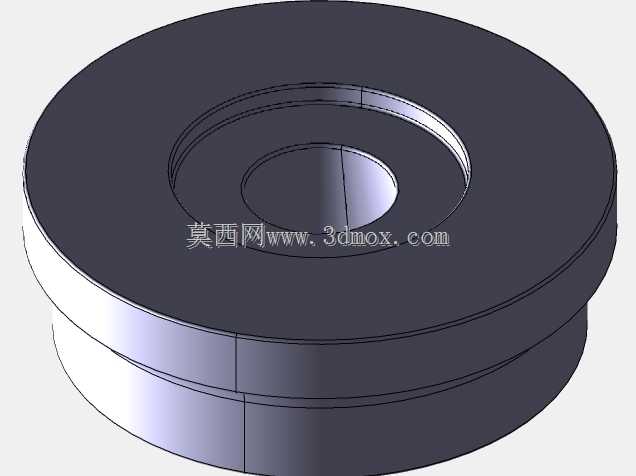

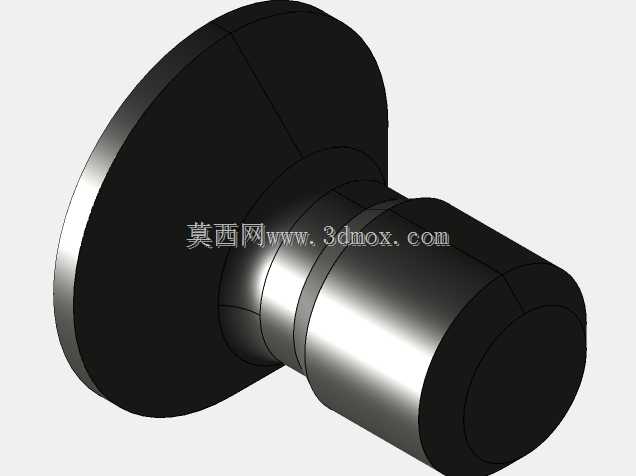

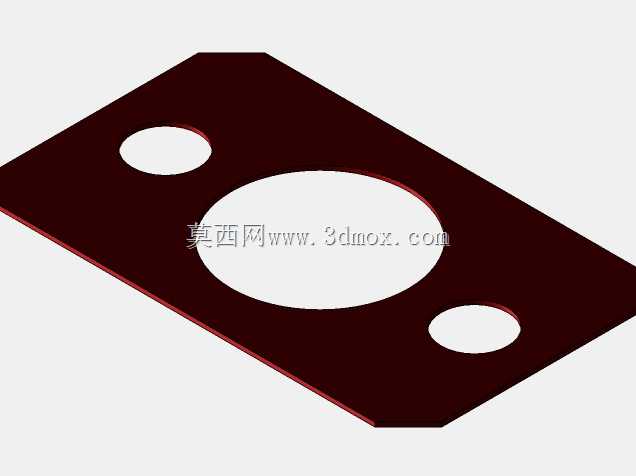

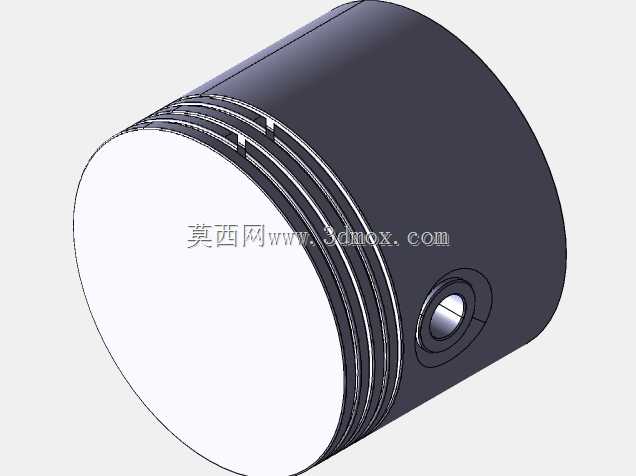

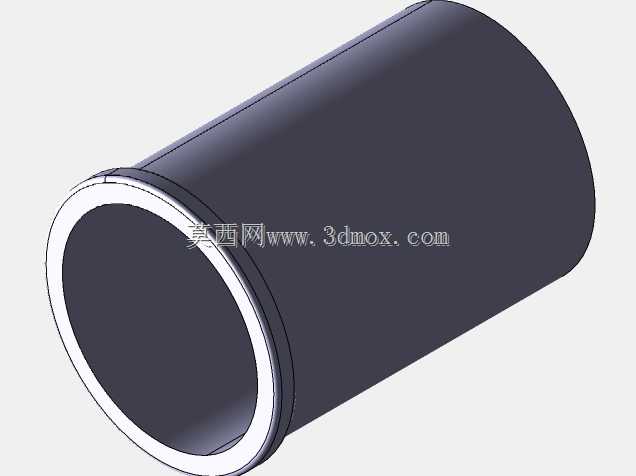

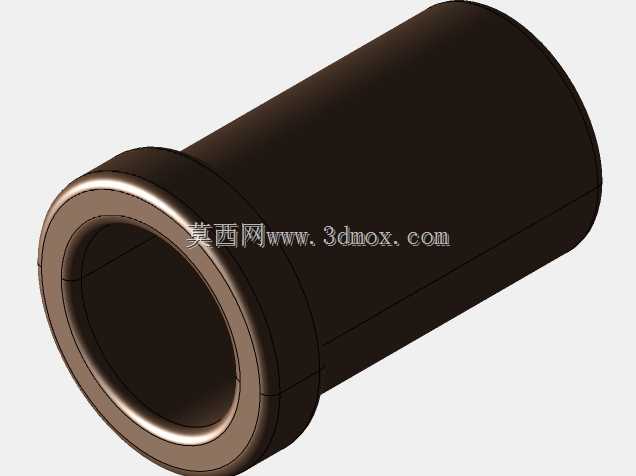

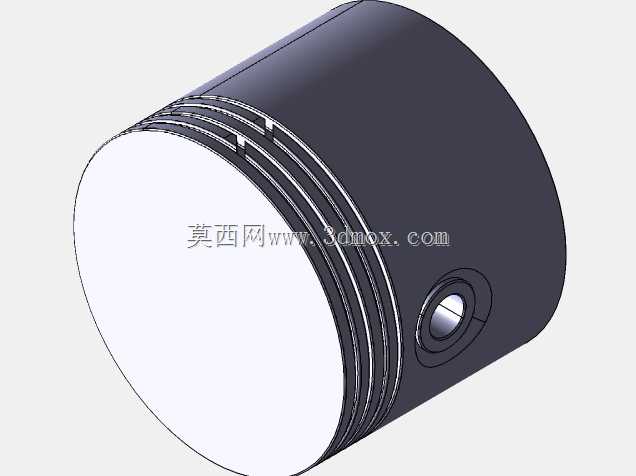

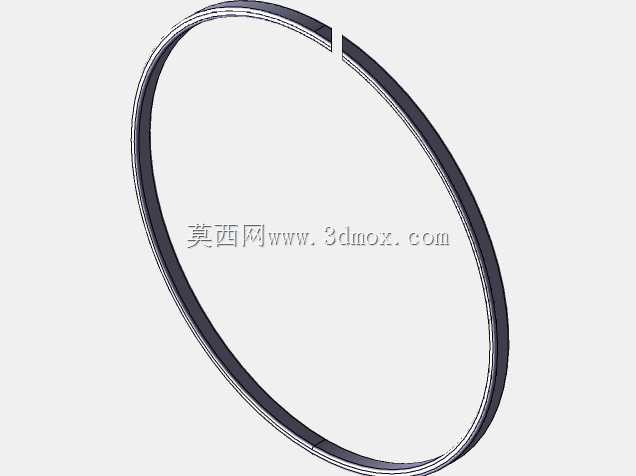

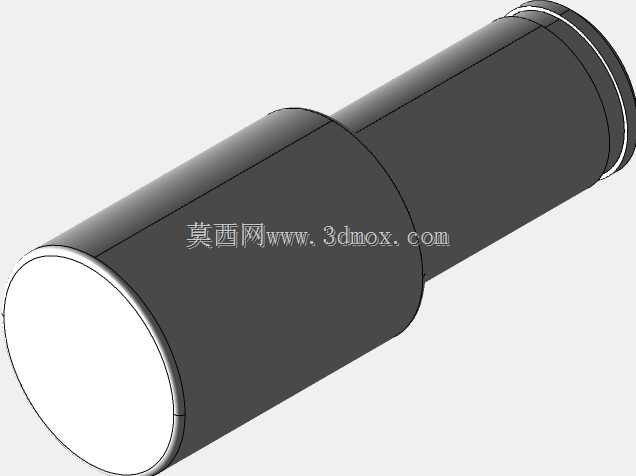

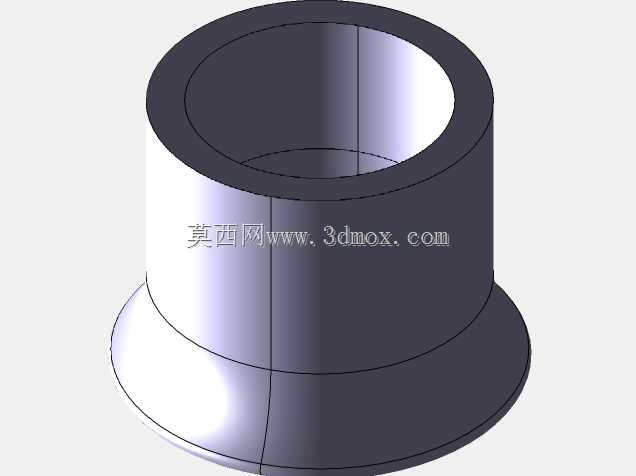

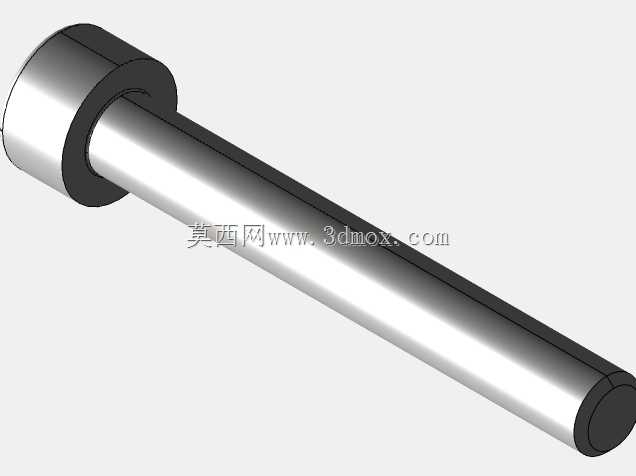

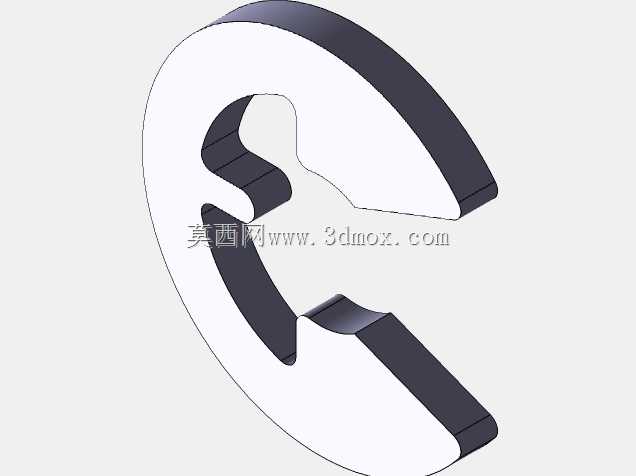

　　在三维建模过程中，曲轴、主副连杆、活塞销和缸套之间的配合关系需要优先建立。曲轴偏心量决定活塞行程，缸体中心圆半径决定连杆摆角和机匣外径，二者相互约束；若缸距过小，缸头散热片、进排气道和摇臂机构会发生空间冲突，若缸距过大，整机重量和迎风面积又会增加。七个气缸按周向阵列时，不能只做外观复制，还要同步检查连杆铰接点、气门相位、管路接口和紧固件工具空间。螺旋桨叶片属于细长件，建模时应明确桨根安装面、桨距参考线和旋转包络，避免在装配阶段与发动机整流罩或机头结构干涉。

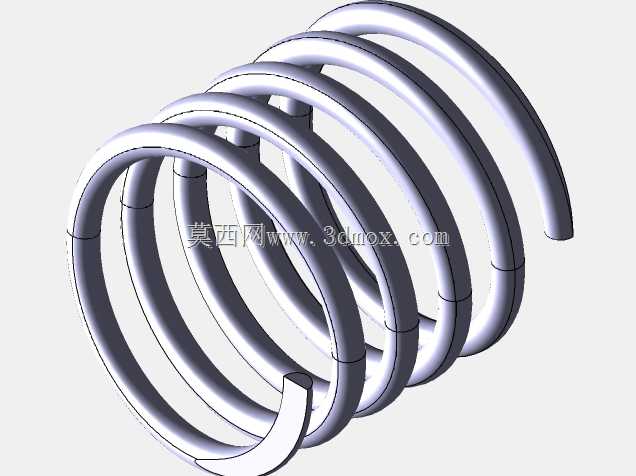

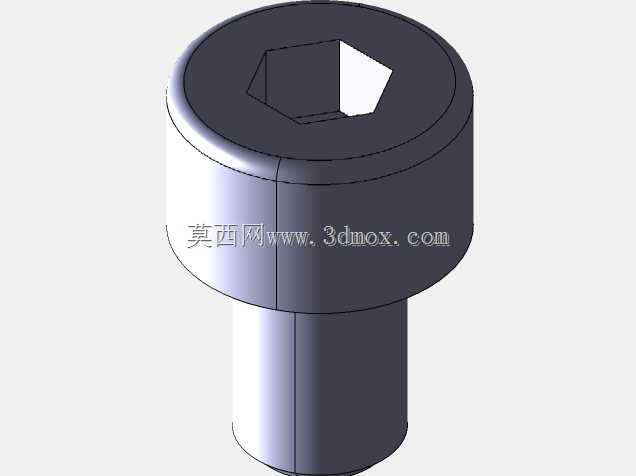

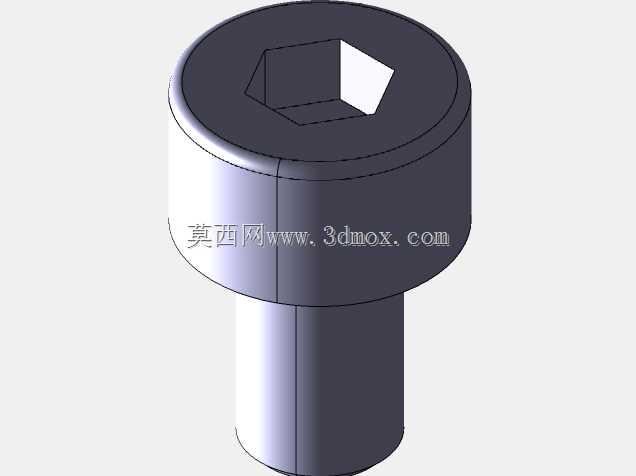

　　工程应用中，这类动力装置还需关注振动隔离与维护性。星型发动机缸数多、管路密，火花塞、气门盖、进气管卡箍和油嘴位置都应可达；发动机架与机身连接部位常设置减震节点，以降低活塞脉冲和螺旋桨不平衡载荷向机身传递。燃油、滑油和点火附件的布置应靠近机匣后侧，缩短管路并减少高温区穿越。通过完整三维结构，可以在加工或样机制作前发现缸体维护空间不足、排气热边界过近、桨轴锁紧工具无法操作等典型问题，从而提高总体方案的可实施性。
