适配CA6140机床的齿条小齿轮台阶传动组件

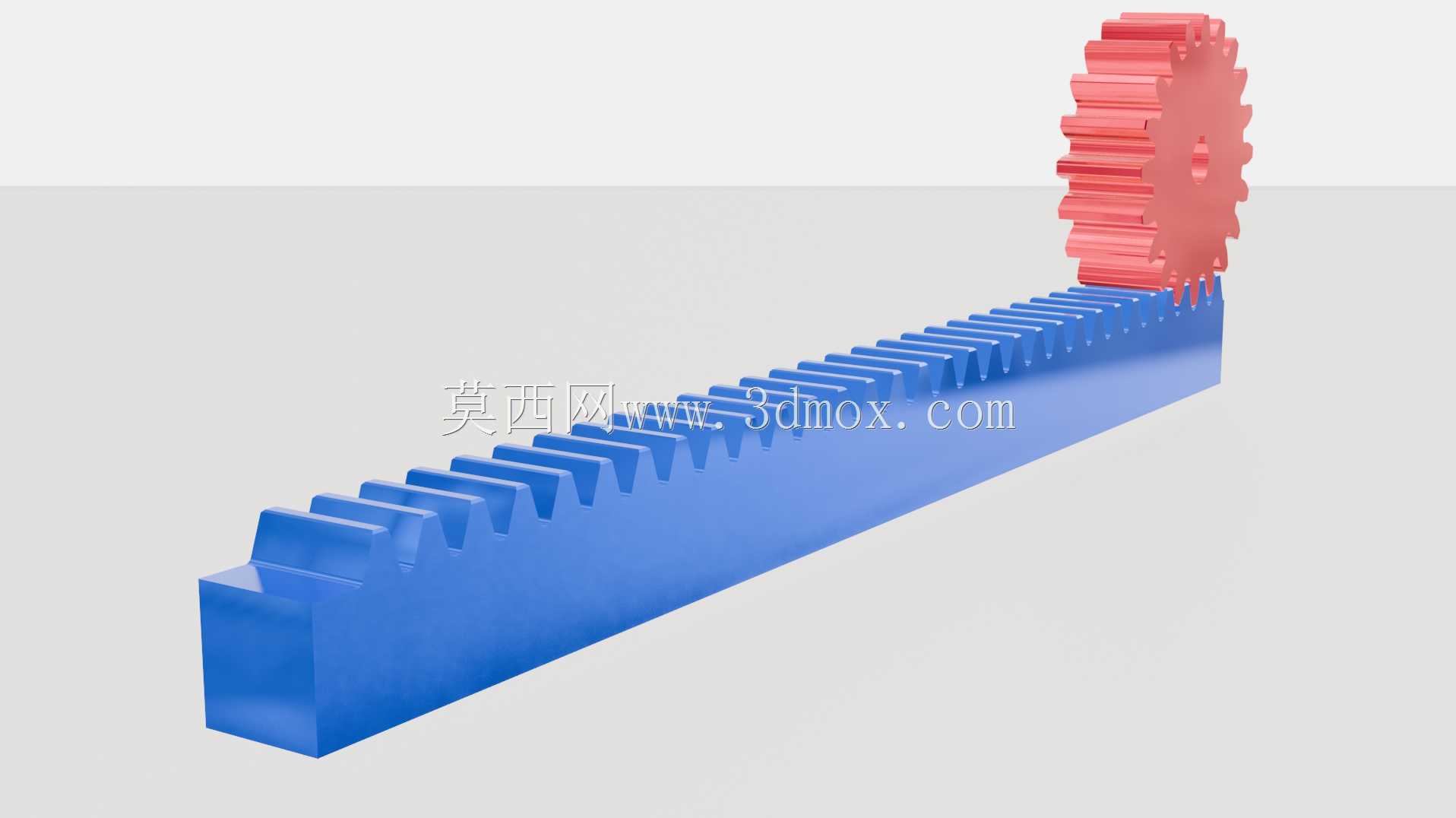

　　这套齿条与小齿轮台阶传动结构，是针对普通卧式车床进给系统的传动需求做的适配设计，核心解决直线进给单元的动力传递精度问题，在机床的溜板箱传动链路里，这类啮合副是把旋转运动转化为直线往复运动的核心执行部件，日常加工中拖板的纵向进给、刀架的精准走位，都依赖齿条齿轮的稳定啮合来实现。从实际应用场景来看，这类传动结构不止用在车床进给系统，在自动化生产线的直线移栽工位、小型升降平台的驱动端、3D打印设备的运动轴传动、门窗自动启闭机构里都有广泛应用，只要是需要把旋转扭矩转化为直线推力、且对传动刚性有一定要求的场合，这类啮合结构都能适配，相比同步带传动它没有打滑间隙，相比丝杠传动它的传动行程可以做的更长，安装维护的成本也更低，适合中低速、中等载荷的直线传动场景。

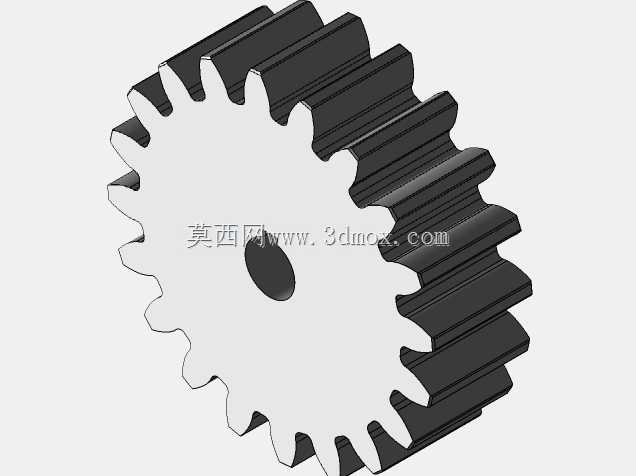

　　设计这套结构的时候，首先要考虑的是啮合侧隙的控制，小齿轮的齿顶高和齿条的齿槽深度做了匹配优化，台阶结构的设置是为了在安装时实现轴向定位，不需要额外加装轴套就能限制小齿轮的轴向窜动，减少装配时的调整工作量。齿条的齿形采用标准渐开线齿形，和小齿轮的压力角保持一致，保证啮合过程中接触应力均匀分布，避免局部齿面过载出现点蚀问题。从安装边界来看，齿条的基准面做了平整处理，安装时可以直接贴紧设备的安装基面，通过沉头孔完成固定，不需要额外做复杂的基面加工；小齿轮的内孔预留了键槽位置，可以和传动轴通过平键实现周向固定，台阶端面和轴肩贴合就能完成轴向定位，装配公差控制在H7/k6的过渡配合区间，既保证传动时不会出现松动，也方便后期拆卸维护。

　　实际使用过程中，这类传动结构的传动效率能保持在0.9以上，因为是直接啮合传动，没有中间传动环节的能量损耗，在低速进给场景下的传动平稳性表现优异，不会出现爬行现象。设计时特意对齿端做了微小的倒角处理，避免齿轮在齿条上往复移动时出现齿端卡滞的问题，即使安装时存在微小的平行度误差，倒角结构也能起到导向作用，保证啮合顺畅。齿条的截面采用矩形结构，自身刚性足够，在长度方向的受力变形量控制在允许范围内，不需要额外加装加强筋就能满足长行程传动的刚性要求，小齿轮的轮齿做了等强度设计，齿根的圆角过渡避免应力集中，在承受额定冲击载荷的时候不会出现断齿问题。

　　从功能特性来看，这套台阶式的齿条齿轮组件，相比普通无台阶的啮合副，轴向定位精度更高，在频繁正反转的传动场景下，不会出现齿轮轴向窜动导致的传动间隙变化，进给走位的重复定位精度能控制在0.05mm以内，完全满足普通金属切削加工的进给精度要求。在做结构建模的时候，每一个齿的齿形都按照标准参数生成，齿距误差控制在微米级，啮合时的齿面接触面积能达到齿面总面积的70%以上，运转时的噪音更低，磨损也更均匀，能有效延长整套传动副的使用寿命。针对不同的安装场景，齿条的固定孔位做了等间距设计，用户可以根据实际需要的行程长度拼接多段齿条，拼接处的齿形对齐简单，不需要专用工装就能完成现场装配，小齿轮的轮毂长度和台阶尺寸做了优化，既保证足够的支撑强度，也不会占用过多的安装空间，在结构紧凑的设备内部也能顺利布置。
