四缸发动机排气歧管结构设计方案

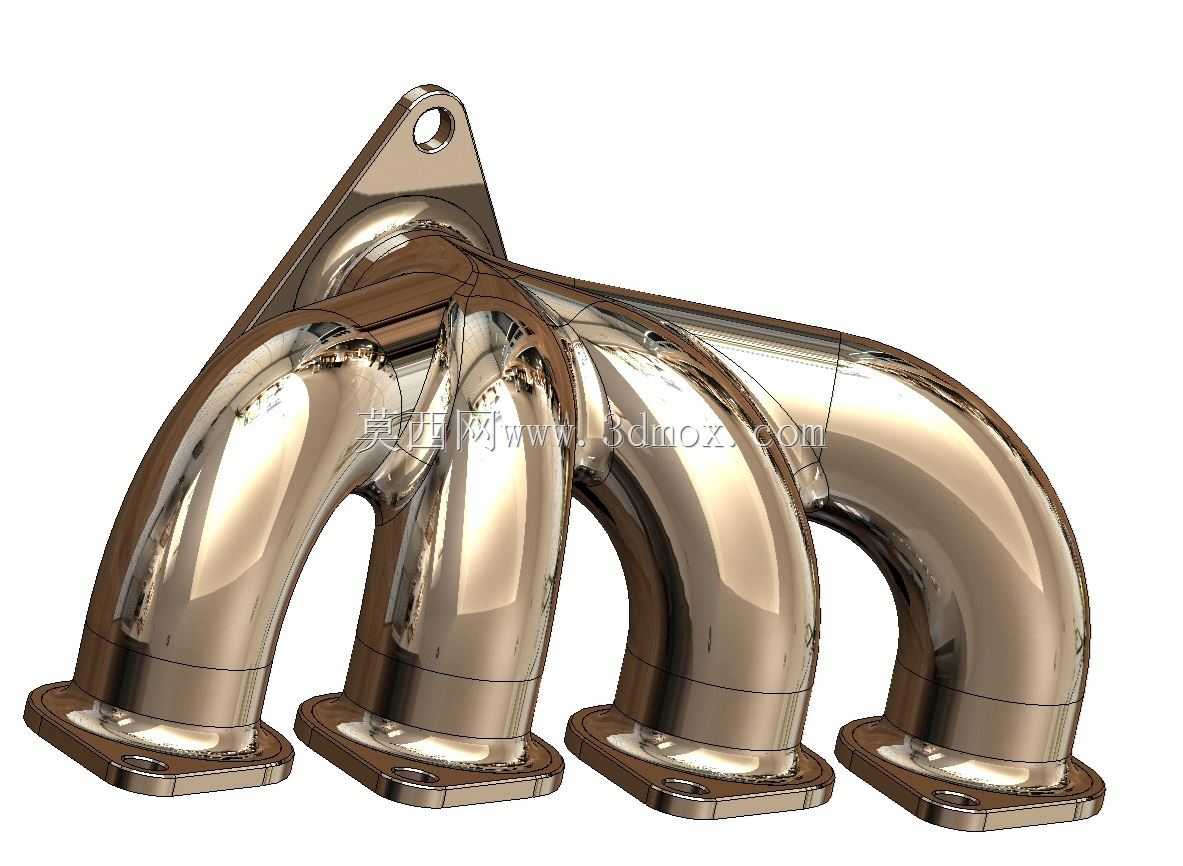

　　在四缸往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失水平以及各缸排气均匀性，是动力总成结构设计中需要重点校核的零部件之一。本次呈现的排气歧管采用四支等长弯管汇流的结构形式，每一支管路对应一个气缸的排气出口，管路走向经过平滑过渡设计，避免出现截面突变或者直角弯折的结构，减少排气过程中的气流阻力，降低排气背压对发动机充气效率的负面影响。从安装边界来看，歧管下端设置四个独立的安装法兰，每个法兰面加工有对应的螺栓过孔与密封面，能够与气缸盖的排气端口精准贴合，法兰面的平面度公差需要控制在合理范围内，配合密封垫片使用时可避免高温排气泄漏；

　　歧管上端设置带安装孔的固定吊耳结构，用于将歧管上部与发动机缸体或者周边支架进行连接，抵消发动机运行过程中歧管受振动、热胀冷缩产生的应力，避免长期使用后出现连接松动或者管路开裂的问题。从功能特性角度出发，该歧管的管路弯曲半径经过匹配计算，能够让四个气缸排出的高温废气按照预设的路径汇入总排气通道，减少各缸排气之间的干涉现象，避免出现排气倒灌的问题，保障各缸排气过程的独立性，对于提升发动机低速扭矩输出、优化排气脉冲利用效率有实际作用。在实际工程应用场景中，这类四缸排气歧管广泛适配小排量直列四缸汽油机或者柴油机，可搭载于乘用车、轻型商用车以及小型非道路移动机械的动力单元上，工作过程中需要承受600-900摄氏度的高温废气冲刷，

　　因此结构设计时需要充分考虑材料的高温力学性能，同时管路的壁厚设计需要兼顾结构强度与热容量，避免冷启动阶段升温过慢影响三元催化器起燃，同时也要防止长期高温工况下出现热变形失效。设计思路上，该歧管采用等长管路的布局逻辑，通过调整每一段弯管的曲率与走向，让四个支管的气流路径长度差值控制在极小范围内，保证各缸排气到达汇流腔的时间差均匀，让排气脉冲能够有序排出，降低排气阻力的同时，也能为后续的涡轮增压装置或者排气后处理装置提供稳定的气流输入。从外形尺寸来看，该歧管整体轮廓适配直列四缸发动机的缸盖排气侧布局，横向跨度匹配四个气缸的中心距，纵向高度不会超出发动机舱内的周边部件安装边界，安装时可从发动机排气侧直接对位装配，

　　不需要额外调整周边管路或者附属部件的位置，装配工艺性较好。在结构细节处理上，每一段弯管与法兰的连接位置都做了圆弧过渡处理，减少应力集中点，避免在热循环工况下，连接位置因为热应力反复作用出现疲劳裂纹；管路的内壁光滑度经过优化，减少气流在管壁处的紊流产生，降低排气噪声的传递。对于结构设计从业者而言，这类排气歧管的建模过程需要重点关注管路中心线的曲率连续性，以及法兰安装孔的位置度公差，同时要预留出热膨胀的补偿间隙，避免歧管受热伸长后对气缸盖排气口产生额外的应力；在三维建模过程中，需要同步校核歧管与周边发动机附件、机舱部件的间隙，保证在发动机最大抖动位移、最大热膨胀量的工况下，不会与周边部件发生运动干涉。不同于改装类的不等长排气歧管，这款原厂取向的等长歧管更侧重日常使用的可靠性与排放合规性，在排气效率与结构稳定性之间做了平衡，既能够满足发动机全工况下的排气导流需求，也能保证长期使用的结构耐久度，适配量产动力单元的设计要求。
