林区作业带起重功能的森林拖运挂车结构

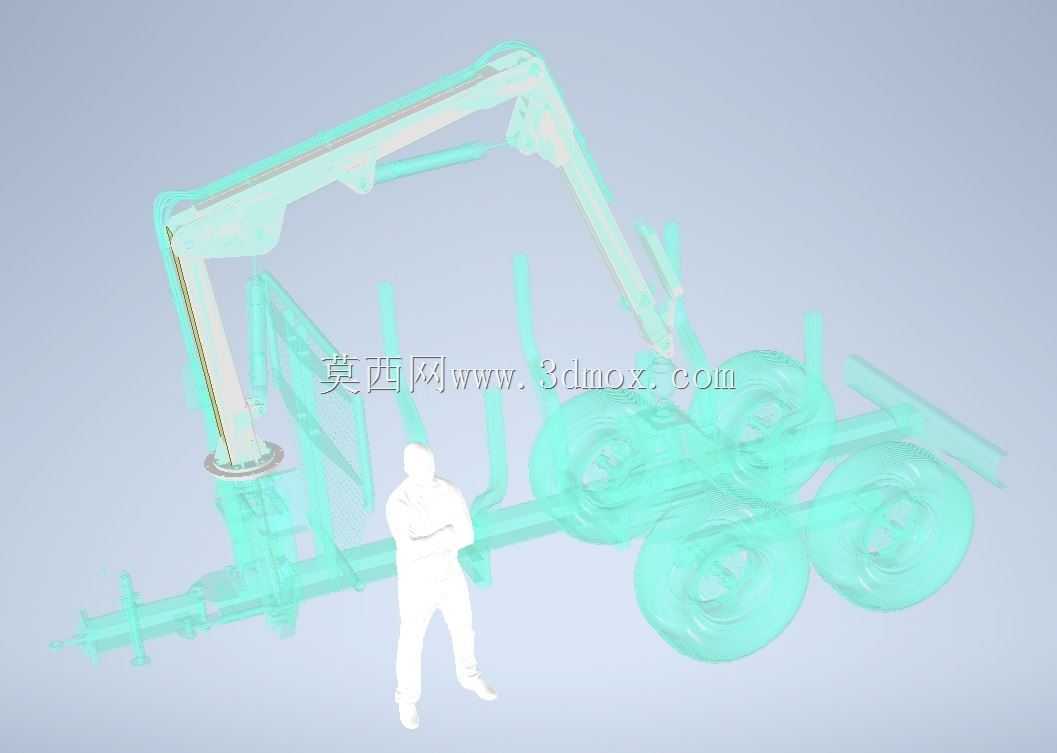

　　这款带起重装置的林区拖运挂车，主要面向山地林区的短距离物料转运场景设计，适配复杂非铺装路面的作业需求，可完成原木、林间管护设备、营林物资的装卸与转运作业，解决林区无固定吊装设备时的重物装卸痛点，无需额外搭配起重机械即可独立完成物料的自装自卸与转场运输，大幅降低林间作业的设备投入成本与人力消耗。从结构设计逻辑来看，整套装置采用拖挂式底盘布局，底盘采用多轴轮式承载结构，大直径低气压轮胎的选型充分考虑林间松软路面、沟壑地形的通过性需求，轮距与轴距的参数设定匹配林区常见作业便道的通行宽度，避免在狭窄林道出现通行卡滞问题。底盘主梁采用高强度矩形钢焊接结构，作为整套设备的承载基础，起重装置的安装基座直接与底盘主梁做刚性连接，

　　安装位置靠近底盘承载中心区域，可平衡吊装作业时的整机重心，避免单侧吊装时出现侧翻风险，基座位置预留了标准的螺栓连接孔位，可根据实际作业需求调整起重臂的安装角度，适配不同吊装高度与作业半径的使用需求。随车配置的折臂式起重结构采用多节臂铰接设计，闲置状态下臂架可折叠收放至底盘上方的置物区域，不会超出拖挂车的整体外廓边界，避免转场过程中臂架与林间树枝、障碍物发生剐蹭；臂架的铰接点均配置自润滑轴套结构，可适应林区多粉尘、高湿度的作业环境，减少日常维护频次，臂架末端预留了标准吊具安装接口，可搭配吊钩、抓具、夹具等不同属具，既可以完成整根原木的吊装转运，也可以吊装小型营林机械、管护物资，适配多品类物料的装卸需求。

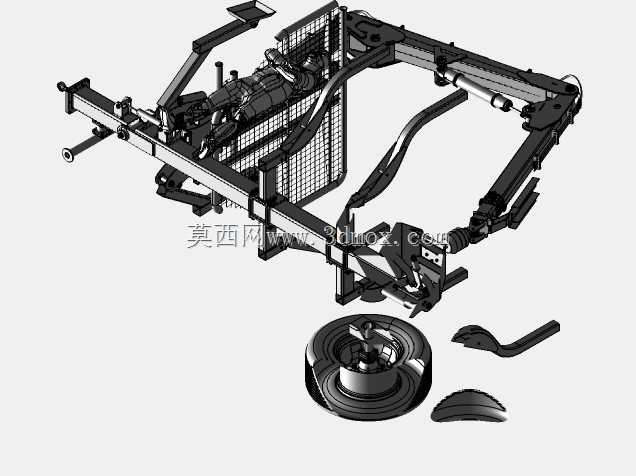

　　底盘上方设置了多组可调式物料挡架，挡架采用插拔式安装结构，可根据转运物料的长度、体积调整挡架的间距与高度，转运长尺寸原木时可将挡架调整至对应支撑位置，避免运输过程中物料滚落；转运零散设备或箱装物资时，可将部分挡架拆除，拓展置物平台的可用空间，提升设备的场景适配性。整套起重装置的液压管路沿底盘主梁内侧做隐蔽式排布，管路外侧加装防护套管，避免林间作业时被树枝、石块刮损，液压系统的控制阀组设置在底盘侧方的操作位，操作位预留了足够的站立空间，操作人员可在侧方清晰观察吊装作业的全程视野，同时避开吊物坠落的风险区域，保障作业安全。从安装边界来看，整套拖挂装置的牵引连接结构采用通用型拖挂接口，可匹配常见的林区作业拖拉机、农用四驱车的牵引装置，

　　牵引销的高度与连接尺寸符合通用拖挂设备的适配标准，无需对牵引车辆做额外改装即可完成挂接，挂接后整机的转弯半径适配林区狭窄道路的转向需求，在3米宽的林道上即可完成掉头转向操作。起重装置的最大作业半径覆盖整个置物平台的范围，可将地面的物料直接吊装至平台任意位置，无需二次挪动物料，吊装作业时支腿结构可从底盘侧方伸出，增大支撑跨度，在松软地面作业时可在支腿下方垫入枕木，进一步提升整机的作业稳定性，支腿收放采用手动与液压结合的方式，即使在液压系统出现故障时也可手动完成收放，避免影响设备转场。在细节设计上，底盘的轮拱位置做了加高处理，避免泥泞路面行驶时泥浆飞溅至起重装置与置物平台区域，所有钢结构件的焊接位置均做了圆角打磨处理，避免应力集中导致的结构开裂，表面涂装采用耐候性防腐涂层，可适应林区高湿度、多腐殖质的腐蚀环境，延长设备的整体使用寿命。整套结构的设计充分贴合林区作业的实际工况，没有冗余的功能结构，所有部件的选型与布局都围绕林间作业的可靠性、通过性、易维护性展开，既可以满足日常营林作业的物料转运需求，也可在林区应急抢修、基础设施搭建时作为临时吊装转运设备使用，适配多种非道路场景的作业需求。
