拖挂式移动柴火处理作业设备结构

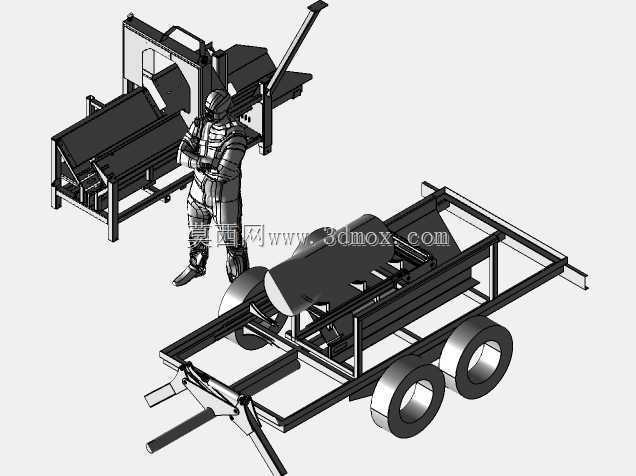

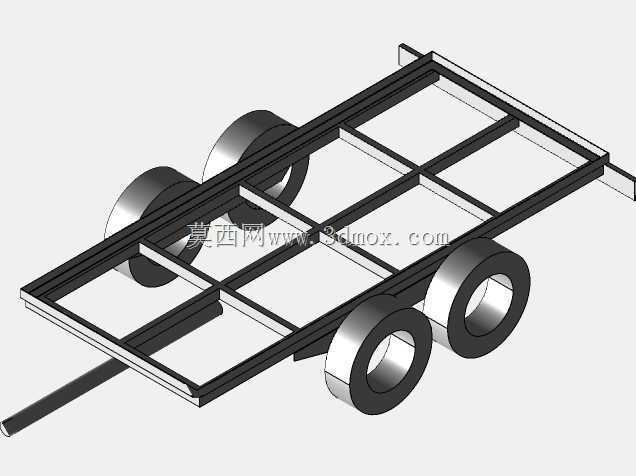

　　该套柴火处理设备采用拖挂式轮式底盘作为承载基础，整体结构围绕户外林地、农场、庄园及小型木材加工点的移动作业需求展开。设备主体由牵引架、双轴四轮行走机构、矩形钢管焊接车架、进料导向段、处理主机架、出料承接区和侧边防护构件组成，能够在不依赖固定厂房基础的情况下完成转场、就位和短距离木材处理作业。车架部分以长向纵梁作为主要承力路径，横梁按设备载荷分布进行分段布置，牵引端设置连接结构，可与农用拖拉机、轻型作业车辆或场地牵引设备配合。轮轴位于车架中后段，兼顾牵引状态下的转向跟随性与作业状态下的支撑稳定性；轮胎外侧保留足够摆动空间，避免在非硬化路面行驶时与车架、料槽或附属构件发生干涉。从实际使用场景看，这类设备主要面向枝桠材、圆木段、

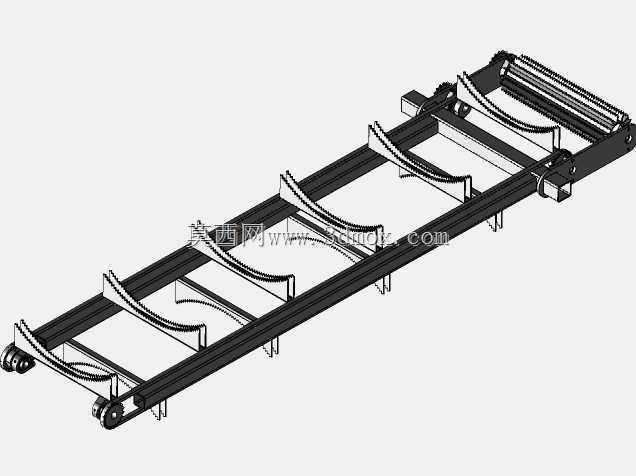

　　修剪木料和废弃木质材料的集中处理。木料由进料侧送入，经过定位、导向和处理工位后，形成便于堆放、搬运或作为燃料使用的木段。进料区域采用倾斜导向结构，使木料能够依靠人工辅助或自身重力向处理位置移动，降低反复抬升木料的劳动强度。主机架上方设置竖向和侧向支撑，用于承受处理过程中产生的冲击载荷；框架内部预留动力元件、传动部件和执行机构的安装空间，方便在详细设计阶段按不同动力方案布置液压站、电机、链轮、皮带轮或联轴器。设备外形边界在建模中被明确表达：牵引架向前伸出，形成与拖挂连接相关的长度方向尺寸；车架后部延伸出承托区域，用于处理后木料的暂存与滑落；宽度方向由轮距、轮胎外径和主机侧板共同限定，操作侧留出人员站位和送料空间，

　　非操作侧则通过斜向杆件增强机架抗扭能力。高度方向上，处理主机位于车架上方，进料导向件向上抬起，形成明显的上料轮廓；该轮廓在运输状态下需要关注道路限界，在作业状态下则为长木料进入提供导向。结构设计思路强调可制造性与现场维护性。主承载框架选用规则截面型材，焊接节点集中在纵梁与横梁交接处，便于下料、拼焊和后期校正。车轮组件通过轴座与车架连接，支撑点靠近主要载荷区域，可减少工作时车架的悬臂弯矩。处理主机与底盘之间采用分层布置，上部承受木料冲击，下部通过车架把载荷传递至轮轴和支撑位置；牵引架在拖行时承担纵向拉力，在就位后也可作为前端稳定支撑的一部分。进料槽与主机之间保留过渡间隙，既能适应木料表面不规则带来的姿态偏差，也能避免木料卡滞。

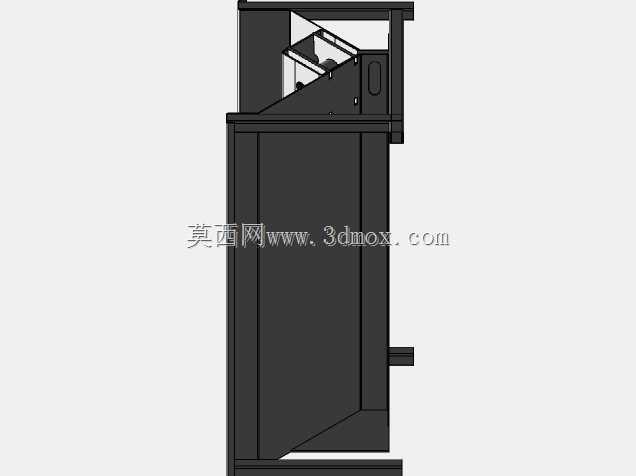

　　侧板和挡料构件的位置并非单纯围护，而是根据木料送入轨迹进行约束，使长料在进入处理区前保持大致对中。对于三维结构设计人员而言，模型中值得关注的是机架开孔、支耳、加强板和轮轴安装位之间的协调。牵引区域需要校核连接点高度与拖挂车辆的匹配关系；轮轴附近应重点检查焊缝传力路径和横梁间距；主机安装面则要保证执行机构工作时的相对位置稳定。出料侧的开放式框架有利于木段离开工作区，也便于人员清理碎料和检查下部构件。整体设备没有采用封闭罩壳式设计，而是以裸露框架呈现主要机械关系，这使得运输宽度、操作半径、轮胎转向空间、木料送进长度和维护拆卸空间都能在装配阶段直接核对。针对农林场地常见的不平地面，底盘高度和轮胎尺寸提供了一定通过能力；就位作业时，可在牵引端或车架侧方增加支撑件，以减少轮胎承载并提高劈切、推送过程中的整机稳定性。
