空气-空气管壳式换热设备结构设计

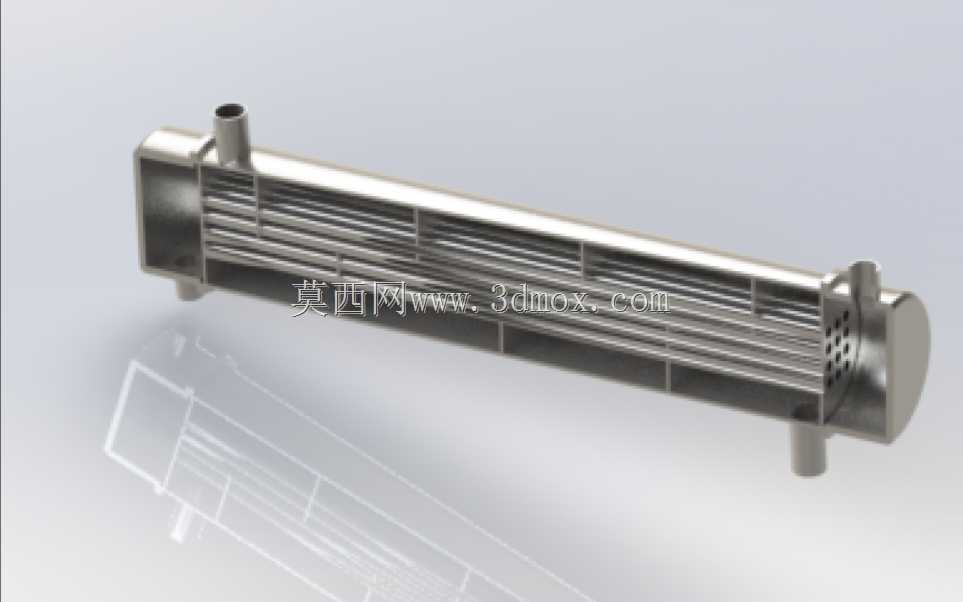

　　在工业暖通系统、工艺气流温控、余热回收场景中，气气换热工况一直是换热设备选型的难点——两股气流既要完成高效热量传递，又要绝对避免交叉掺混，一旦发生串气，轻则导致工艺参数偏移，重则引发产品报废甚至安全隐患，管壳式气气换热器正是针对这类工况开发的专用换热设备。这套空气-空气管壳式换热结构，在设计阶段就围绕气气换热的核心痛点做了针对性优化，首先从流道布局上采用管程、壳程完全独立的分隔结构，管程走单股气流，壳程走另一股反向气流，两端管板采用满焊密封结构，从结构根源上杜绝两股气流的串漏风险，完全适配不允许介质交叉接触的应用场景，比如洁净车间排风余热回收、工艺干燥系统的热风循环、化工行业有洁净要求的气气换热工况，都能直接套用这套结构框架做参数适配。

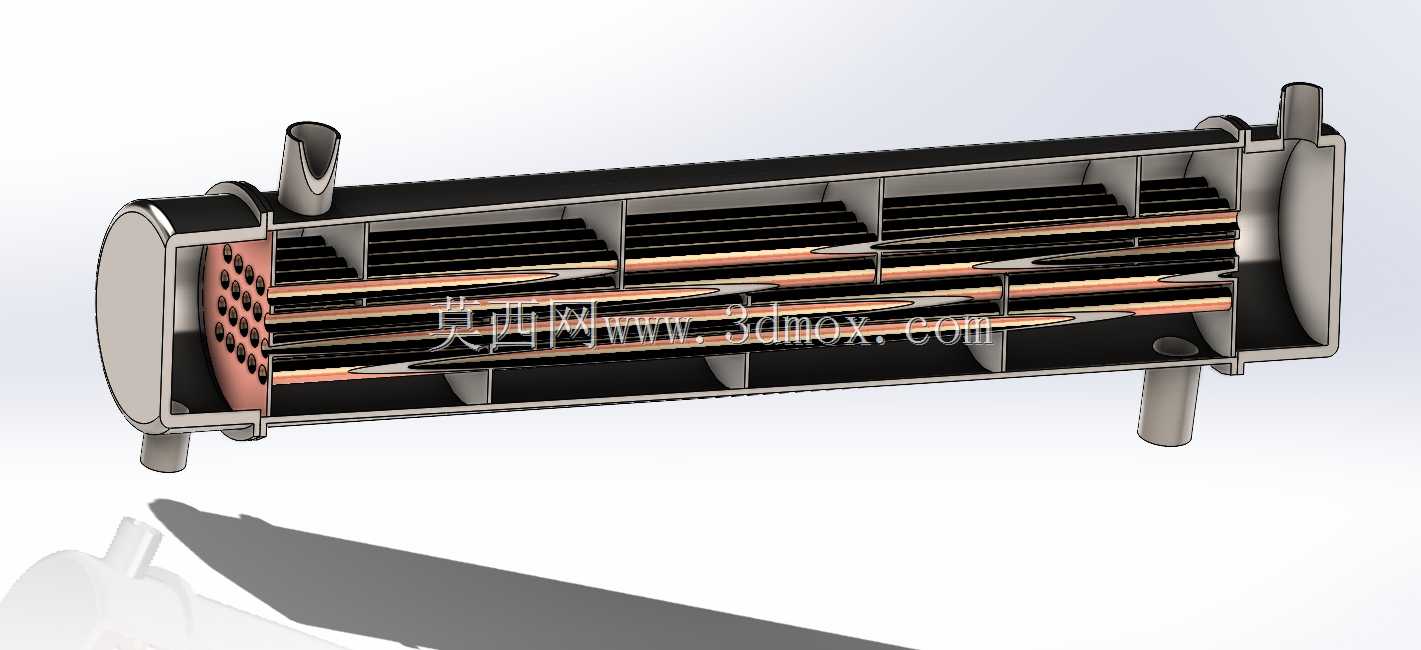

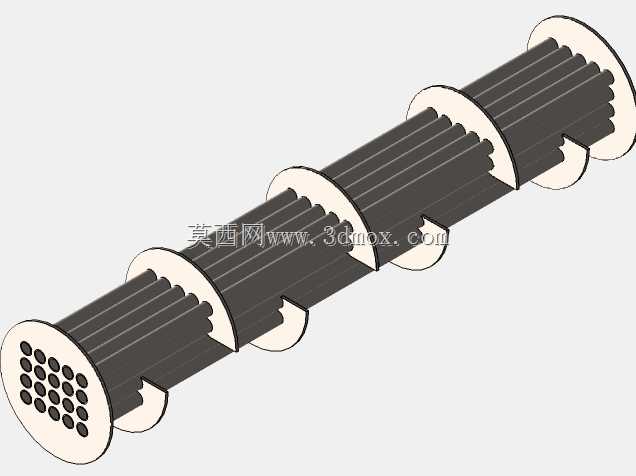

　　从功能特性上看，这套结构没有采用常规管壳式换热器的折流板设计，而是沿壳程轴向设置了多道纵向导流分隔板，将壳程气流分割成多股平行于换热管的流道，这种设计一方面大幅降低了壳程气流的沿程阻力，对于大流量、低风压的通风系统来说，能减少配套风机的压头损耗，降低系统运行能耗；另一方面纵向流道能让壳程气流均匀冲刷每一根换热管的外表面，避免常规折流板结构存在的流动死区，让所有换热管都能参与热交换，不会出现局部区域换热效率低下的问题。换热管采用薄壁光滑圆管阵列排布，管间距经过流场仿真优化，既保证了管间气流的流通截面积足够，不会出现流速过高导致的阻力激增，又能让气流在管间形成适度的湍流，破坏管壁表面的层流边界层，提升管壁的换热系数，相比光管无导流的结构，整体换热效率能提升15%以上。

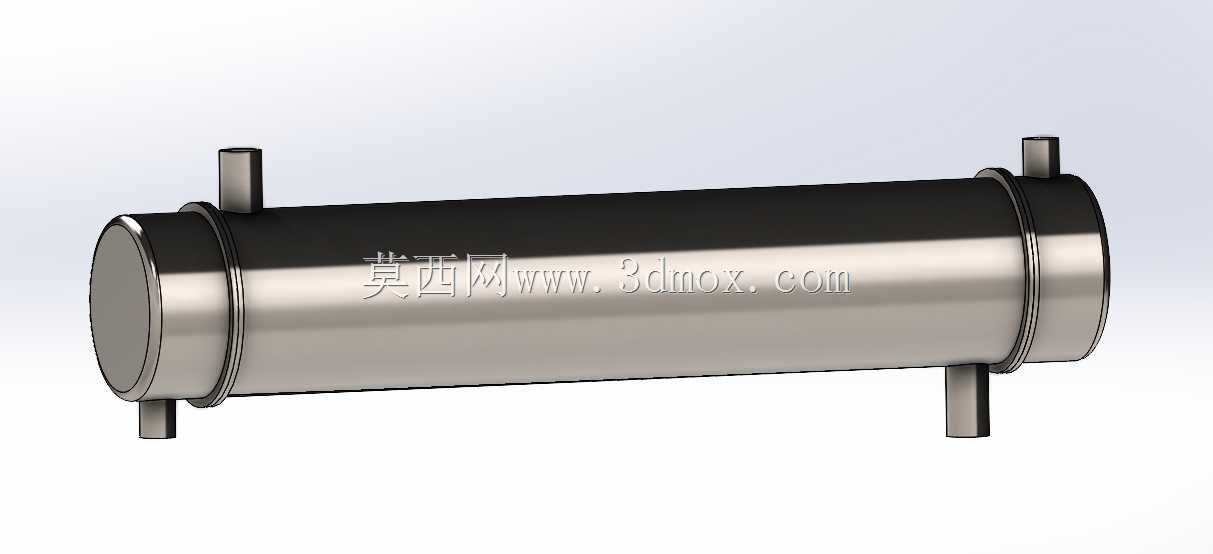

　　外形尺寸与安装边界的设计上，这套结构采用卧式长条形布局，整体为等截面矩形壳体搭配圆形端盖的结构，壳体长度根据换热面积需求做模块化调整，壳体上下两端设置了四个支脚，支脚的安装孔位预留了长条形调节余量，现场安装时可以根据基础支架的实际孔位做小范围调整，不需要二次配钻。管程和壳程的接口分别设置在壳体两端的顶部和侧部，接口采用标准圆柱管螺纹结构，能直接和常规通风管道、工艺风管做法兰或者软连接对接，不需要额外做转接接头。设备的整体宽度和高度控制在常规风管的尺寸范围内，安装时不需要对现有风管路径做大幅度改道，适配现有系统的改造升级需求。

　　在实际工程应用中，这套结构可以覆盖从常温通风换热到200℃以内的中温气流换热场景，比如在北方地区的商用建筑新风系统中，可以用这套设备将室内排出的暖空气热量传递给室外进入的新鲜冷空气，在不增加供暖负荷的前提下提升新风温度，降低冬季供暖能耗；在工业涂装线的烘干工序中，可以将烘干室排出的高温废气热量传递给进入烘干室的新鲜空气，减少加热装置的功率消耗，实现余热回收；在电子制造车间的工艺排风系统中，因为排风含有微量工艺挥发物，不能和送入车间的洁净新风接触，这套完全分隔的管壳结构就能在零掺混的前提下完成热量传递，既回收了排风的冷量或者热量，又不会污染送入车间的洁净空气。

　　设计过程中还考虑了设备的维护便利性，两端的端盖采用螺栓连接结构，不需要切割壳体就能拆卸端盖，对换热管内壁做吹扫清理，对于含尘量较高的气流工况，定期清理管内积尘就能维持换热效率，不会因为积灰导致换热性能快速衰减。壳体外部预留了保温层安装的空间，现场安装时可以直接在壳体外表面包裹橡塑保温或者岩棉保温层，减少设备外壳的散热损失，避免夏季高温工况下外壳出现凝露滴水的问题。换热管和管板的连接采用强度胀接加密封焊的双重工艺，即使设备长期处于温度交变的工况下，也不会出现管头松动泄漏的问题，提升了设备的长期运行可靠性。
