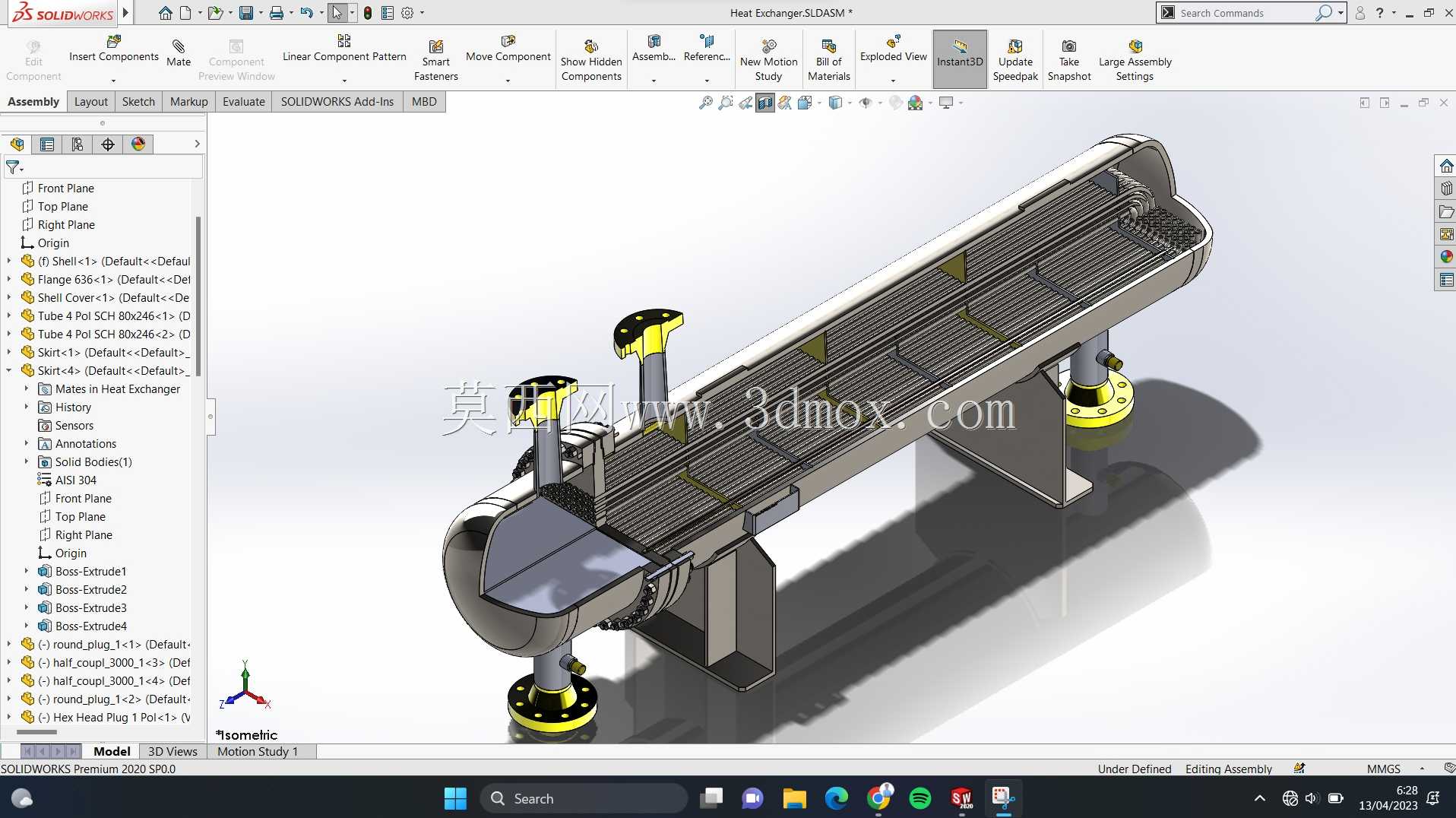

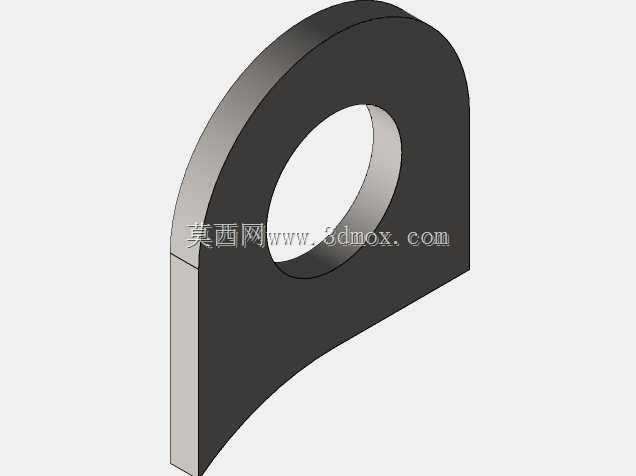

卧式管壳式热交换器结构设计方案

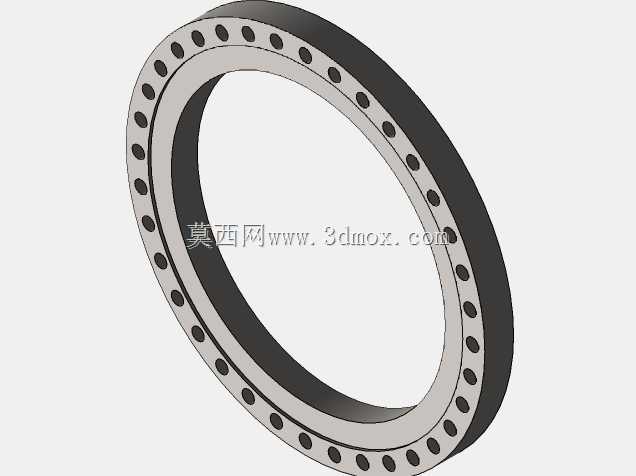

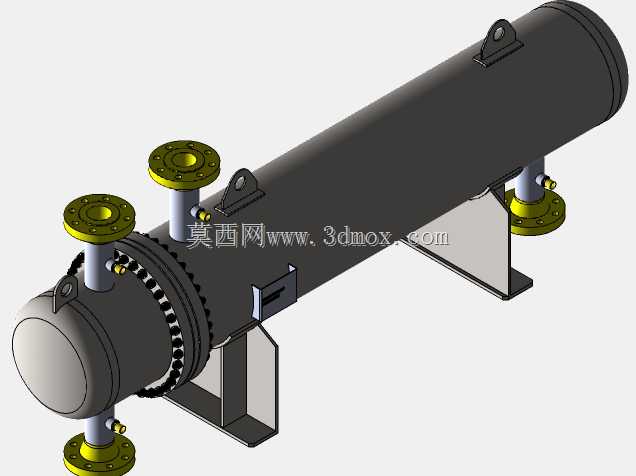

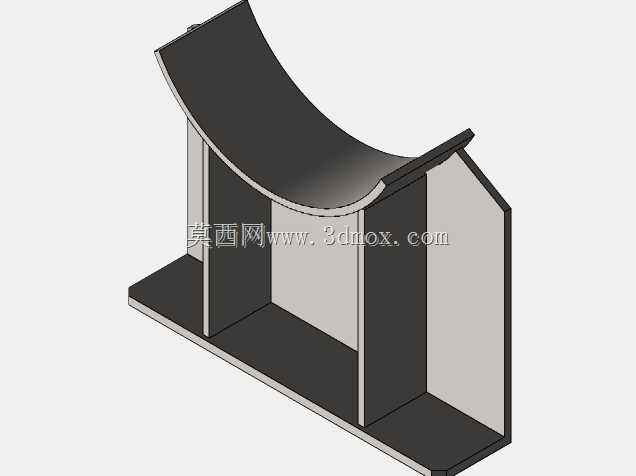

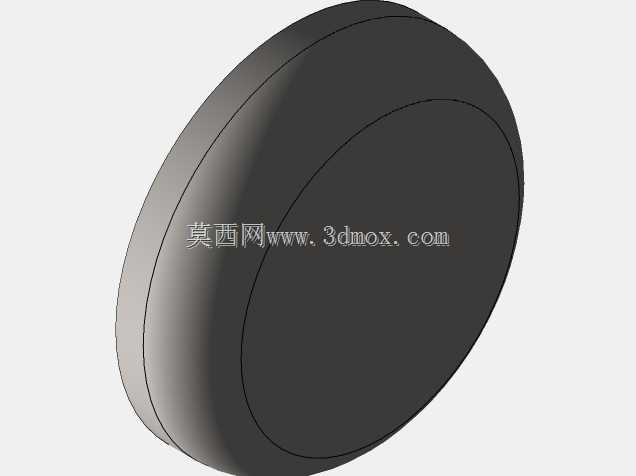

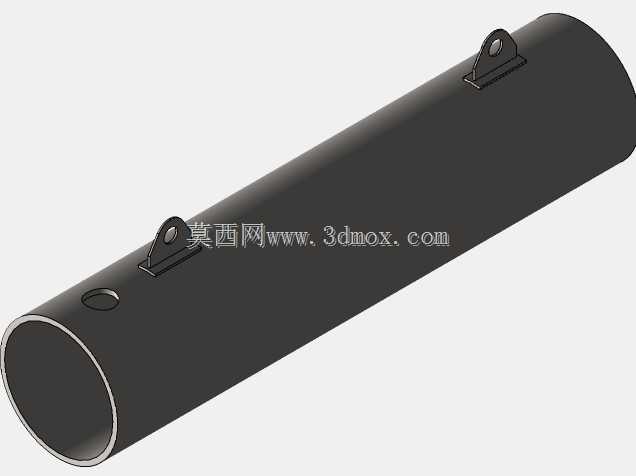

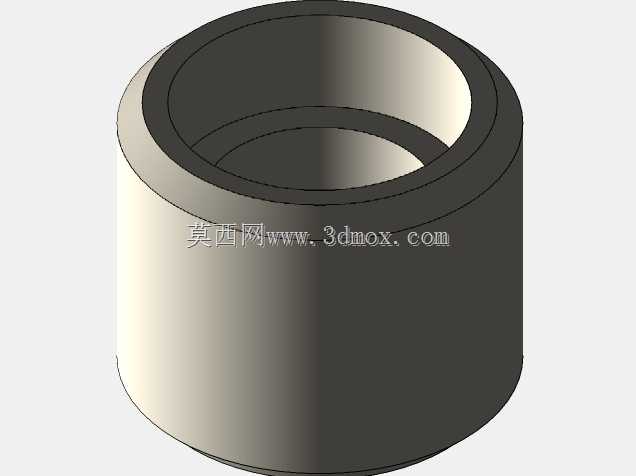

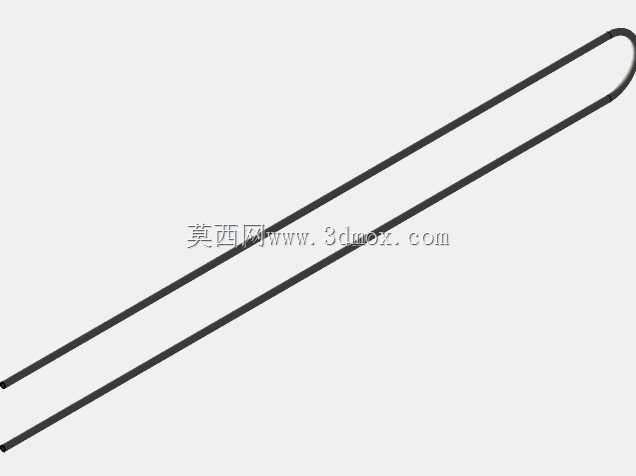

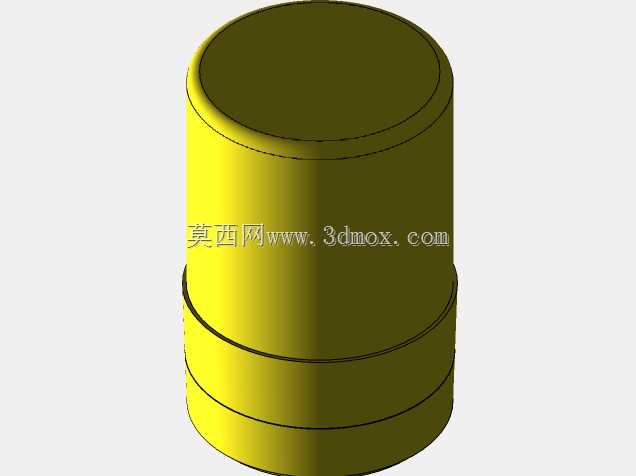

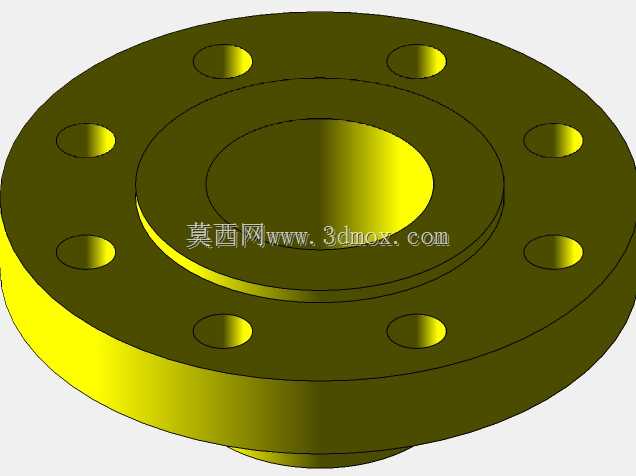

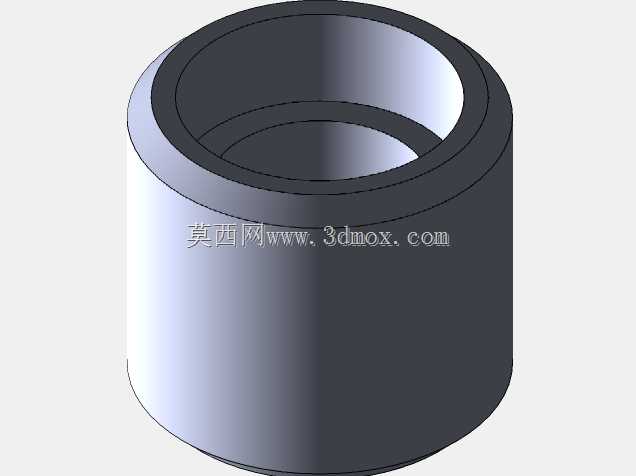

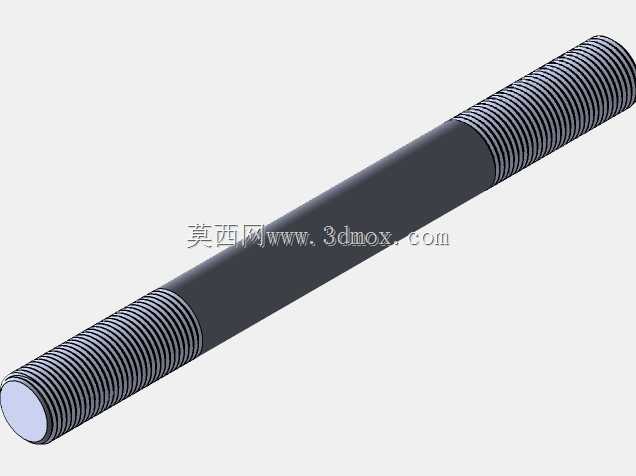

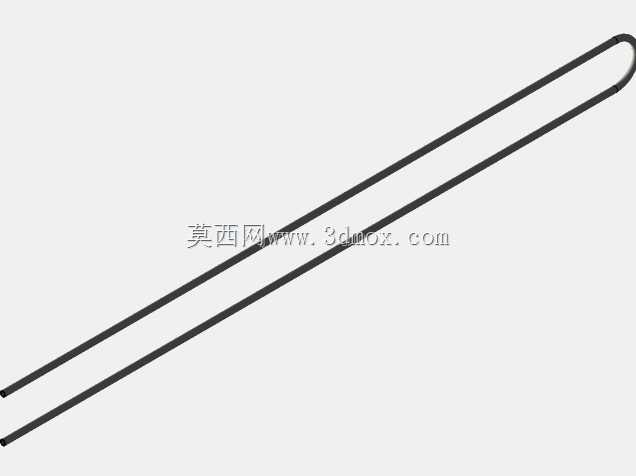

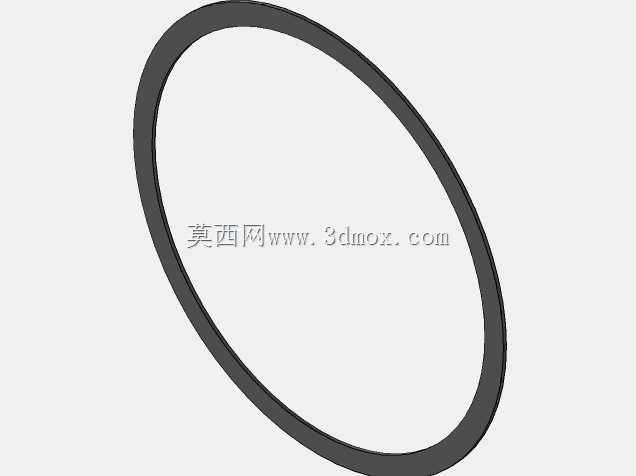

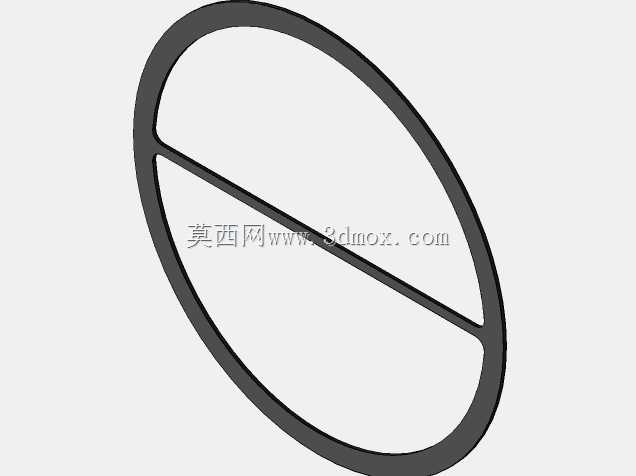

　　在化工生产、钢铁冶金余热回收、暖通供热、工业冷却循环系统中，管壳式热交换器是应用占比最高的间壁式换热设备，本次呈现的卧式结构方案，适配多数厂区水平安装空间的布局要求，无需额外搭建高位支撑平台，降低现场基建施工成本。从实际工况适配角度看，该结构可同时承载带微小颗粒的流体介质与洁净换热介质，壳程与管程的流道独立密封，能避免两种介质发生掺混，满足不同压力等级的工况使用需求。设计阶段优先考虑了现场检修的便捷性，一端的封头采用可拆式法兰连接结构，当设备运行一段时间出现管程结垢问题时，无需整体拆解设备管路，仅拆除端盖即可完成管束的清洗、堵漏与更换作业，大幅缩短停机维护时长。设备的支撑结构采用两个对称布置的鞍式支座，其中一个支座设置为滑动式结构，

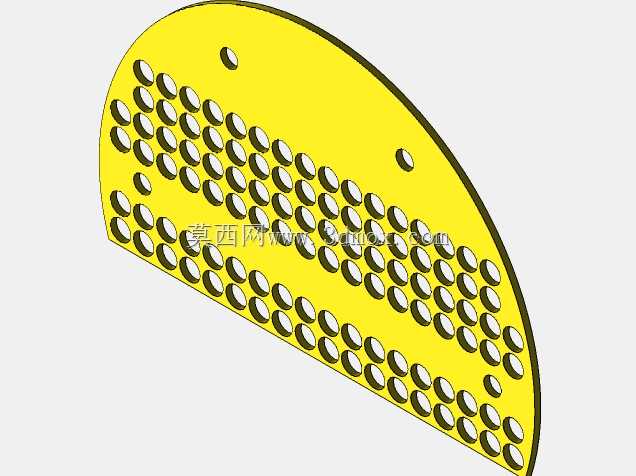

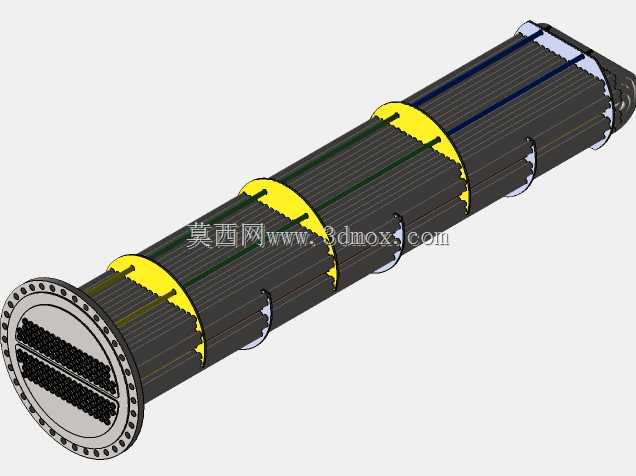

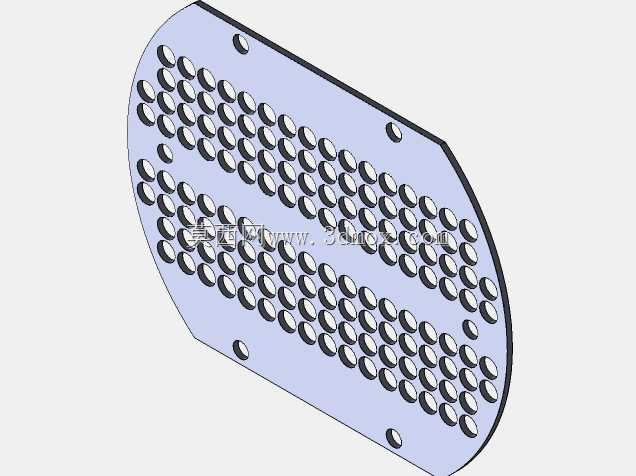

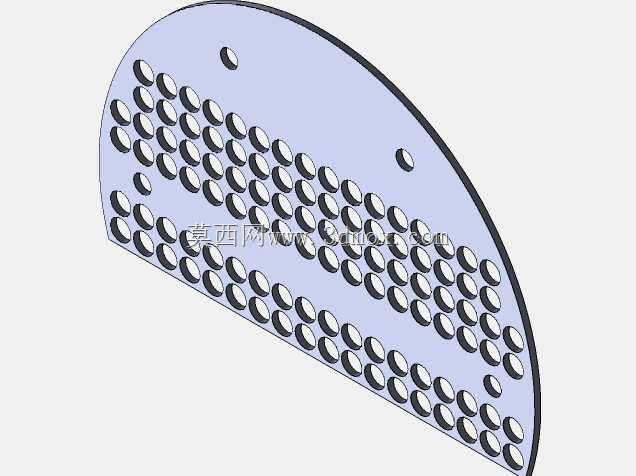

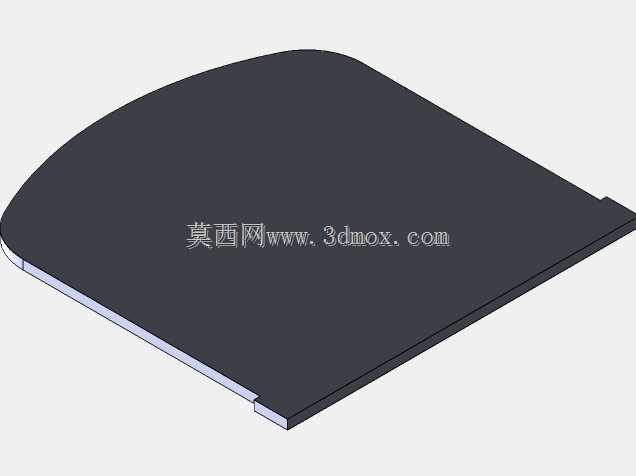

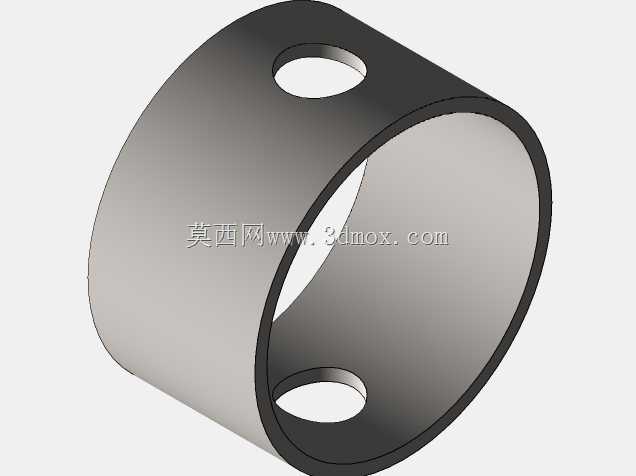

　　可抵消设备运行时因壳程、管程介质温度变化产生的热胀冷缩位移，避免支座与安装基础之间产生额外的结构应力，防止焊缝开裂或管束变形。从流道设计逻辑来看，壳程内部设置了多块折流板，既可以对换热管束起到横向支撑作用，避免管束在流体冲击下产生振动磨损，又能引导壳程介质按照设定的S形路径流动，延长介质在壳程内的停留时间，提升湍流程度，减少换热死区，整体换热效率较无折流板结构提升40%以上。设备两端的管箱接口分别对应管程介质的进出口，壳程上下位置的接口对应壳程介质的进出口，安装时可根据现场管路走向调整接口朝向，适配不同厂区的管路布局需求。安装边界方面，设备整体为长条形卧式布局，两个鞍式支座的安装孔位间距经过精准核算，

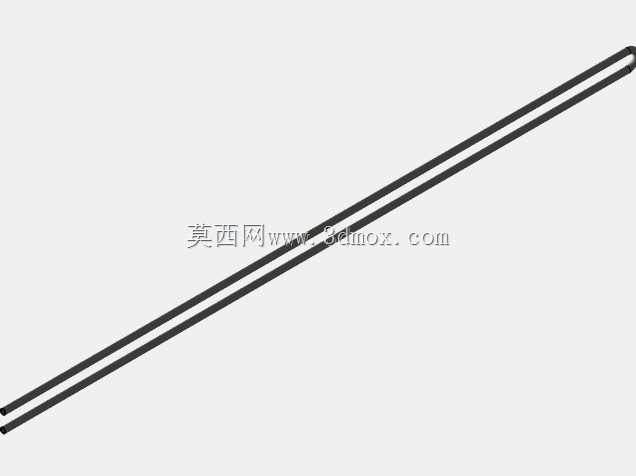

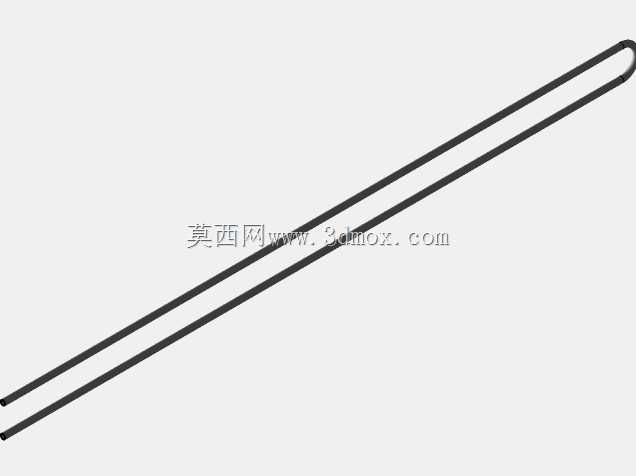

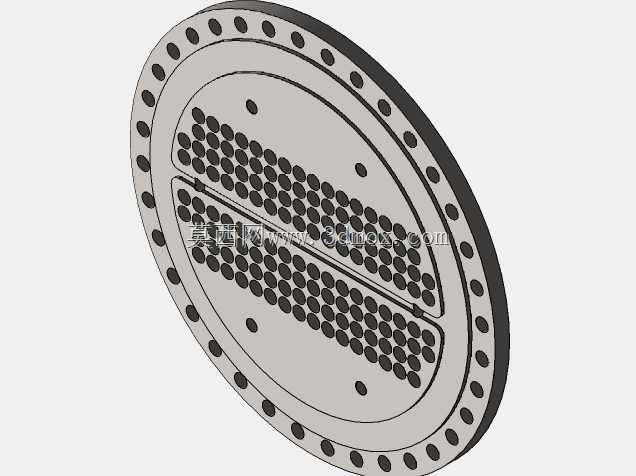

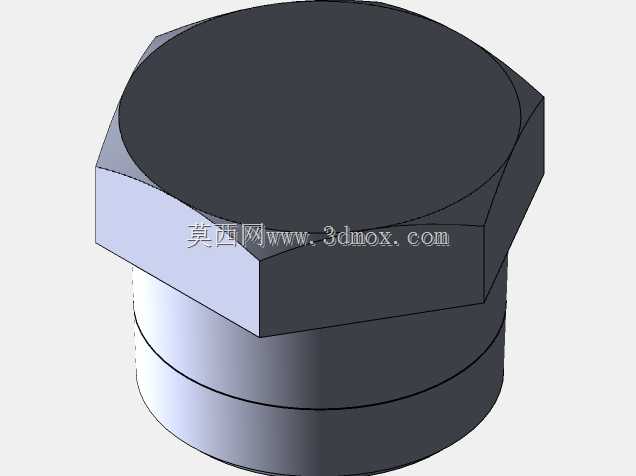

　　可直接匹配常规工业设备安装的混凝土基础预留孔位置，支座底部的垫板可分散设备自重与运行时的介质重量载荷，避免基础局部受压过大。管束与管板的连接采用强度胀加密封焊的结构形式，可承受更高的管壳程压差，在高温高压工况下也能保证密封可靠性，不会出现介质串漏问题。设备顶部设置的排气接口与底部设置的排液接口，可在设备投用前排出壳程与管程内的积存空气，避免气阻影响换热效率，停机检修时也可通过排液接口排空设备内部残留介质，减少介质对内壁的腐蚀。
